Затворы дисковые поворотные DN.ru WBV1413E-2W-Fb-H Ду40-80 Ру16, корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM, с пневмоприводом PA-SA и магнитным переключателем ALS200D купить в Москве и РФ

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Пневмоприводы с возвратными пружинами PA-SA-х используют один порт для подачи среды управления и перемещения в одном направлении, а возврат в исходное положение осуществляется с помощью пружин. Магнитный переключатель предназначен для преобразования конечных значений положения вала пневматических приводов или запорной арматуры в электрические сигналы.

Технические параметры затворов дисковых поворотных DN.ru WBV1413E-2W-Fb-H Ду40-80 Ру16

Характеристика	Значение
Номинальное давление PN, бар	16
Направление потока	двустороннее
Температура рабочей среды, °C	от -20 до +120
Температура окружающей среды, °C	от -20 до +100
Климатическое исполнение	УХЛ4 по ГОСТ 15150-69
Герметичность в затворе	по классу А ГОСТ 9544-2015
Рабочая среда	холодная и горячая вода, воздух без примесей масла и жира, стационарное кондиционирование, слабоагрессивные среды, иные среды нейтральные к материалу
Присоединение к трубопроводу	межфланцевое
Средний срок службы, лет	5
Средний ресурс, циклов закрытие/открытие	20 000 (при неагрессивной среде и средних значениях давления и температуры)

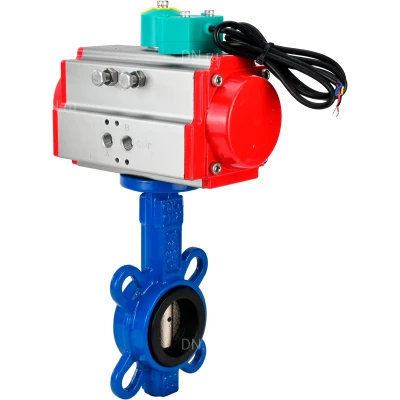

Затворы дисковые поворотные DN.ru WBV1413E-2W-Fb-H Ду40-80 Ру16, корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM, с пневмоприводом PA-SA и магнитным переключателем ALS200D

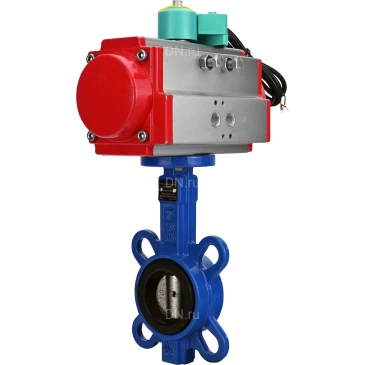

Изображение затворов дисковых поворотных DN.ru WBV1413E-2W-Fb-H Ду40-80 Ру16

Габаритные и установочные размеры затворов дисковых поворотных DN.ru WBV1413E-2W-Fb-H Ду40-80 Ру16

Размер	H, мм	H1, мм	H2, мм	L, мм	ØDм, мм	ØDк, мм	D2, мм
Ду40 (9х9, F05)	146	74	25	43	73	75	50
Ду50	143	72	25	43	73	84.5
Ду65	153	75	25	46	86	104.5
Ду80	160	95	25	46	103	123.5

Эскиз габаритов затворов дисковых поворотных DN.ru WBV1413E-2W-Fb-H Ду40-80 Ру16

Деталировка затворов дисковых поворотных DN.ru WBV1413E-2W-Fb-H Ду40-80 Ру16

№	Наименование детали	Материал
1	Корпус	чугун GGG50 (аналог ВЧ50)
2	Манжета	EPDM
3	Диск	чугун GGG40 (аналог ВЧ40)
4	Шток	нержавеющая сталь SS 416/2Cr13 (аналог ст.20Х13)
5	Шпилька	нержавеющая сталь AISI 316L (аналог 03Х17Н14М3)
6	Втулка	NBR
7	Уплотнительное кольцо	NBR
8	Пластина фиксирующая	углеродистая сталь

Эскиз деталировки затворов дисковых поворотных DN.ru WBV1413E-2W-Fb-H Ду40-80 Ру16

Технические параметры пневмоприводов DN.ru PA-SA с возвратными пружинами

Характеристика	Значение
Бренд	DN.ru
Тип пневмопривода	с возвратными пружинами
Количество пружин	10 шт
Номинальное давление	12 бар
Рабочее давление	2...8 бар
Среда	сжатый воздух
Температура рабочей среды	от -20 °C до +80 °C
Угол поворота	0 - 90°
Регулировка угла поворота	±5%
Страна производитель	Китай
Максимальный диаметр частиц рабочей среды	≤30 мкм2
Стандарт верхнего соединения	NAMUR
Стандарт соединения подачи воздуха	NAMUR

Видео пневмоприводов DN.ru PA-SA с возвратными пружинами

Деталировка пневмопривода DN.ru PA-SA с возвратными пружинами

№	Наименование детали	Материал
1	Индикаторный винт	АБС-пластик
2	Индикатор положения	АБС-пластик
3	Пружинный зажим	нержавеющая сталь 304
4	Металлическая шайба	нержавеющая сталь 304
5	Прижимная шайба	инженерный пластик
6	Корпус	экструдированный алюминиевый сплав с твердым анодированием
7	Прижимная шайба	инженерный пластик
8	Ограничитель	легированная сталь
9	Уплотнительное кольцо вала верхнее	NBR
10	Антифрикционное кольцо вала верхнее	инженерный пластик
11	Вал	легированная сталь никелированная
12	Антифрикционное кольцо вала нижнее	инженерный пластик
13	Уплотнительное кольцо вала нижнее	NBR
14	Заглушка	NBR
15	Уплотнительное кольцо регулировочных винтов	NBR
16	Шайба регулировочного винта	нержавеющая сталь 304
17	Стопорная гайка регулировочного винта	нержавеющая сталь 304
18	Винт регулировочный	нержавеющая сталь 304
19	Поршень	алюминиевый сплав, литой под давлением
20	Направляющая накладка поршня	инженерный пластик
21	Антифрикционное кольцо поршня	инженерный пластик
22	Уплотнительное кольцо поршня	NBR
23	Комплект пружин	пружинная сталь
24	Уплотнительное кольцо крышки	NBR
25	Торцевая крышка	литой алюминий с полиэфирным покрытием
26	Винт крышки	нержавеющая сталь 304
27	Стопорный винт	нержавеющая сталь 304
28	Адаптер	углеродистая сталь

Эскиз деталировки пневмоприводов DN.ru PA-SA с возвратными пружинами

Технические параметры магнитных переключателей DN.ru ALS200D

Характеристика	Значение
Материал корпуса	пластик PP-GF30
Степень защиты корпуса	IP67
Совместимые устройства	- пневматические приводы; - любые исполнительные механизмы с поворотом вала на 90°
Индикация угла поворота вала совмещаемого устройства, °	0 – 90
Тип контакта	NO
Тип взаимодействия датчиков	магнитный
Расстояние взаимодействия датчиков, мм	1 ÷ 6
Частота переключения вкл/выкл, кГц	0 ÷ 4,8
Визуальная индикация	два светодиода
Номинальное напряжение, В	5 ÷ 240 AC/DC
Номинальный ток, mА	0 ÷ 300
Номинальная мощность, Ватт	10
Допустимая температура окружающей среды, °С	от -40 до +85
Кабельный вывод	4 провода (2 провода/обрыв, 2 провода/закрытие)
Средний ресурс, лет	10
Вес, кг	0,140

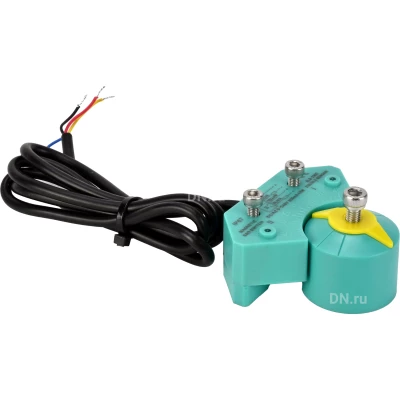

Изображение магнитных переключателей DN.ru ALS200D
