Затворы дисковые поворотные DN.ru WBV1432N-2W-Fb Ду40-300 Ру16, корпус - чугун, уплотнение - NBR, с пневмоприводом PA-DA двойного действия, с пневмораспределителем 4М310-08 220В NAMUR, с БКВ APL-410N EX, с ручным дублером MON1-250-T26-ISO купить в Москве и РФ

Затворы дисковые поворотные предназначены для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности.

Пневматические поворотные приводы DN.ru-DA предназначены для автоматизации процесса управления промышленной запорной арматурой - затворами, шаровыми кранами. Пневматические приводы Dn.ru рассчитаны на эксплуатацию как в помещениях, так и на открытом воздухе. Все внутренние и внешние детали имеют антикоррозийное покрытие.

Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия. Управление осуществляется за счет переключения схемы соединения внутренних каналов распределителя с входными и выходными присоединительными отверстиями. Под внешними пневмолиниями понимаются воздухопроводы и каналы для прохождения воздуха (в том числе и отверстия для связи с атмосферой), соединяемые в определенных сочетаниях при различных положениях распределительного органа. Основными элементами конструкции золотникового пневмораспределителя являются корпус, в котором выполнены каналы и золотник, установленный в корпусе. На золотнике выполнены шейки, позволяющие соединять выбранные каналы между собой. При перемещении сердечника под воздействием управляющих сигналов, изменяющих создаваемую соленоидом напряженность магнитного поля, происходит переключение внутренних каналов распределителя, при помощи которых соединяются входные и выходные отверстия. Перемещаясь в корпусе, золотник изменяет схему соединения каналов пневмораспределителя.

Блок концевых выключателей APL-410N EX предназначены для визуальной и электрической сигнализации конечных положений запорного органа арматуры. Устанавливается сверху на поверхность пневматического привода и соединен с валом привода - стандарт DIN. В герметичной коробке, как правило, находятся два датчика, которые отслеживают положение вала привода и сигнализируют в крайних положениях. Визуальную индикацию положения можно наблюдать на корпусе блока имеется 3D визуальный индикатор КРАСНЫЙ–ЗАКРЫТО и ЖЁЛТЫЙ-ОТКРЫТО.

Технические характеристики затворов дисковых поворотных DN.ru WBV1432N-2W-Fb PA-DA 4M310-08 220В APL-410N EX MON Ру16

Номинальный диаметр DN, мм	40 - 300
Рабочее давление PN, бар	16
Температура рабочей среды t, ⁰C	от -20 до +120
Рабочая среда	вода, минеральные масла, углеводороды, масла, жиры
Направление потока	двустороннее
Класс герметичности	A ГОСТ 9544-2015
Тип управления	рукоятка
Присоединение к трубопроводу	межфланцевое
Материал корпуса	чугун GGG50
Срок службы, лет	10

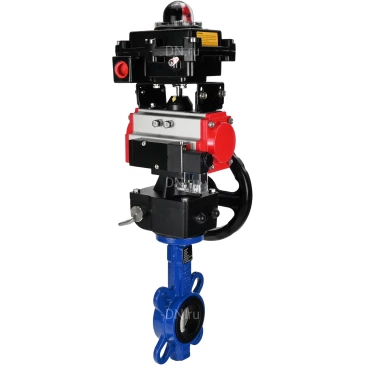

Затворы дисковые поворотные DN.ru WBV1432N-2W-Fb Ду40-300 Ру16, корпус - чугун, уплотнение - NBR, с пневмоприводом PA-DA двойного действия, с пневмораспределителем 4М310-08 220В NAMUR, с БКВ APL-410N EX, с ручным дублером MON1-250-T26-ISO

Габаритные параметры затворов дисковых поворотных DN.ru WBV1432N-2W-Fb PA-DA 4M310-08 220В APL-410N EX MON Ру16

DN	Модель эл. привода	Размеры
DN	Модель эл. привода	E, мм	L1, мм	A, мм	C, мм	K, мм
40	DN.ru DA-052	34	153	114	98	147
50	DN.ru DA-065	43	174	131	115	147
65	DN.ru DA-065	46	174	140	115	147
80	DN.ru DA-083	46	216	150	135	147
100	DN.ru DA-083	52	216	163	135	147
125	DN.ru DA-105	56	279	178	160	147
150	DN.ru DA-105	56	279	191	160	147
200	DN.ru DA-130	60	308	238	193	147
250	DN.ru DA-140	68	405	285	210	147
300	DN.ru DA-160	78	465	315	237	147

Эскиз размеров затворов дисковых поворотных DN.ru WBV1432N-2W-Fb PA-DA 4M310-08 220В APL-410N EX MON Ру16

Материалы деталей затворов дисковых поворотных DN.ru WBV1432N-2W-Fb PA-DA 4M310-08 220В APL-410N EX MON Ру16

№	Наименование	Материал
1	Корпус	чугун GGG50 (аналог ВЧ50)
2	Седловое уплотнение	NBR
3	Диск	нержавеющая сталь AISI 316L (аналог 03Х17Н14М3)
4	Шток	нержавеющая сталь SS 416 (аналог ст.20Х13)
5	Штифт	нержавеющая сталь SS 420 (аналог ст.20Х13)
6	Втулка	PTFE
7	Уплотнительное кольцо	NBR
8	Пластина	углеродистая сталь

Основные технические характеристики пневмоприводов DN.ru DA

Конструкция		Двойного действия
Номинальное давление PN, бар		12
Рабочее давление, бар		2…8
Рабочая среда		Фильтрованный сжатый воздух или неагрессивные газы, масла
Максимальный диаметр частиц		менее 30 мкм2
Рабочая температура t, ⁰C		• от–20 до +80 • от–40 до +80 (низкотемпературная версия) • от–20 до +160 (при сухом воздухе)
Диапазон регулировки		± 5 ° для вращения при 0 ° и 90 °
Ручное дублирование		есть
Индикатор положения		открыто/закрыто
Среда эксплуатации		в помещениях и на открытом воздухе. (Все внутренние и внешние детали имеют антикоррозийное покрытие)

Изображение пневмопривода DN.ru DA

Материалы деталей пневмопривода DN.ru DA

№	Наименование	Кол-во	Материал	Покрытие
1	Корпус	1	эструдированный алюминий	твердое анодированное
2	Боковые заглушки	2	литой алюминий
3	Шестерня	1	нержавеющая сталь	никелированное
4	Поршень	2	сталь/алюминий	оксидирование/ гальваническая оцинковка
5	Заглушки	8	нержавеющая сталь
6	Поршневое кольцо	2	NBR
7	Пружины	0-12	пружинная сталь	эпоксидное покрытие
8	Подшипник поршня	2	инженерный пластик
9	Поршневое кольцо	2	NBR
10	Заглушка	2	NBR
11	Упорное кольцо	2	инженерный пластик
12	Кольцо	1	инженерный пластик
13	Шайба	1	нержавеющая сталь
14	Пружинный зажим	2	нержавеющая сталь
15	Индикатор	1	пластик
16	Корпус индикатора	1	пластик
17	Подшипник	1	инженерный пластик
18	Кулачок	1	сталь	оксидирование/ гальваническая оцинковка
19	Подшипник	1	NBR
20	Подшипник	1	инженерный пластик
21	Подшипник	1	инженерный пластик
22	Уплотнительное кольцо	2	NBR
23	Уплотнительное кольцо	2	NBR
24	Подшипник	2	нержавеющая сталь
25	Гайка регулировки	2	нержавеющая сталь
26	Винт регулировки	2	нержавеющая сталь
27	Втулка	2	алюминий

Материалы деталей пневмопривода DN.ru DA

Характеристика	Значение
Конструкция	золотникового типа
Испытательное давление (проверка прочности корпуса. Не для эксплуатации!), бар	10
Рабочее давление, бар	1.5 ÷ 8
Вид пневмораспределителя	5/2 пятилинейный, двухпозиционный
Рабочая среда	очищенный воздух (тонкость очистки 40 мкм)
Температура эксплуатации, °C	от 0 до +60
Частота срабатывания, циклов в секунду	5
Ручное дублирование	есть
Степень защиты/класс изоляции	IP65/F
Присоединение к пневмоприводу	стыковочная поверхность по стандарту NAMUR (VDI/VDE3845)
Материал корпуса	анодированный алюминий
Эффективная площадь сечения, мм2	25
Время отклика, сек	0.05
Средний ресурс, циклов	10 000 000

Изображение пневмораспределителя DN.ru 4М310-08 220В NAMUR

Основные технические характеристики блока концевых выключателей DN.ru APL-410N EX

Корпус	всепогодный IP65 взрывозащищенный Exd IIB T6
Кабельные вводы	2 x NPT1/2”
Клеммные колодки	8 точек (0,05 – 2,5) мм2
Индикатор положения	0 - 90° (свободный поворот на 90°) ЗАКРЫТО -красный; ОТКРЫТО - желтый
Переключатели/датчики	два механических переключателя два датчика приближения
Номинальное напряжение, В	250
Допустимая температура окружающей среды, °С	от -25 до +80
Срок службы, лет	10

Материалы блока концевых выключателей DN.ru APL-410N EX

Наименование	Материалы
Крышка корпуса и корпус	литье алюминия под давлением
Вал	нержавеющая сталь
Крышка индикатора	поликарбонат
Кулачок	поликарбонат
Пружина	нержавеющая сталь
Болты крышки корпуса	нержавеющая сталь
Уплотнительное кольцо	NBR
Втулка	бронза
Уплотнительное кольцо (вал)	нержавеющая сталь
Клемма заземления	нержавеющая сталь
Индикатор	ABS пластик / поликарбонат
Кронштейн	нержавеющая сталь

Основные технические характеристики ручного дублера DN.ru HDM

Режим работы	Повторно-кратковременный, реверсивный
Рабочая температура t, ⁰C	от -20 до +80 от -40 до +80 (низкотемпературная версия) от -20 до +160 (при сухом воздухе)
Рабочая среда	Фильтрованный сжатый воздух или неагрессивные газы, масла
Климатическое исполнение	У, УХЛ, Т, ОМ по ГОСТ 15150-69
Степень защиты	IP67
Тип присоединения	ISO 5211
Применение	водоснабжение, отопление, пожаротушение, тепловые пункты
Монтаж	горизонтальный/вертикальный
Ход	механический предел 0-90 °
Среда эксплуатации	в помещениях и на открытом воздухе
Место установки	между пневмоприводом и шаровым краном или затвором
Угол поворота вала	90° ± 5°

Материалы ручного дублера DN.ru-HDM

№	Наименование	Материал
1	Шток для монтажа пневмопривода	Сталь 45
2	Уплотнительное кольцо	EPDM
3	Фиксирующая пружина	Пружинная сталь
4	Верхняя торцевая крышка	Сплав алюминия
5	Винт	Сталь 304
6	Фиксирующая скоба (главная тяга)	Сталь 304
7	Корпус	Сплав алюминия
8	Уплотнительное кольцо	EPDM
9	Редуктор	Чугун ВЧ50
10	Переходная муфта	Чугун ВЧ40
11	Шток редуктора	Чугун ВЧ40

Материалы ручного дублера DN.ru HDM
