Затворы дисковые поворотные DN.ru WBV1132N-2W-Fb-H Ду125-150 Ру16, корпус - чугун GG25, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом PA-DA-105-1 и пневмораспределителем 4V320-08 NAMUR AC220V купить в Москве и РФ

Затворы дисковые поворотные предназначены для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Пневмопривод поворотный предназначен для автоматизации процесса управления промышленной арматурой. Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия.

Технические параметры затворов дисковых поворотных DN.ru WBV1132N-2W-Fb-H Ду125-150 Ру16

Характеристика	Значение
Номинальный диаметр DN, мм	40 - 300
Номинальное давление PN, бар	16
Температура рабочей среды t, ⁰C	от -20 до +100
Температура окружающей среды, ⁰C	от -20 до +100
Климатическое исполнение	УХЛ4 по ГОСТ 15150-69
Рабочая среда	вода, минеральные масла, углеводороды, масла, жиры
Направление потока	двустороннее
Присоединение к трубопроводу	межфланцевое
Материал корпуса	чугун GG25 (аналог СЧ25)
Материал диска	нержавеющая сталь AISI 316L (аналог 03Х17Н14М3)

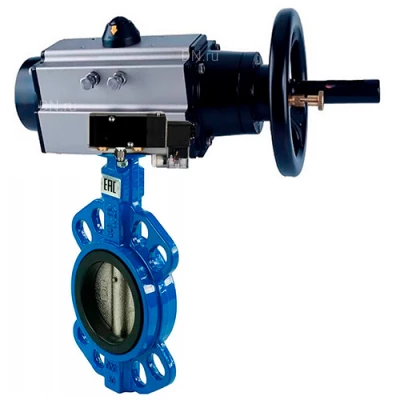

Изображение затворов дисковых поворотных DN.ru WBV1132N-2W-Fb-H Ду125-150 Ру16

Габаритные и установочные размеры затворов дисковых поворотных DN.ru WBV1132N-2W-Fb-H Ду125-150 Ру16

Размер	A, мм	B, мм	E, мм	ØD, мм	Ød, мм	4-Ødo, мм	HxH, мм
Ду125	178	125	56	90	70	4-10	14х14
Ду150	191	140	56	90	70	4-10	14х14

Эскиз габаритов затворов дисковых поворотных DN.ru WBV1132N-2W-Fb-H Ду125-150 Ру16

Деталировка затворов дисковых поворотных DN.ru WBV1132N-2W-Fb-H Ду125-150 Ру16

№	Наименование детали	Материал
1	Корпус	чугун GG25 (аналог СЧ25)
2	Седловое уплотнение	NBR
3	Диск	нержавеющая сталь AISI 316L (аналог 03Х17Н14М3)
4	Шток	нержавеющая сталь SS 416 (аналог ст.20Х13)
5	Штифт	нержавеющая сталь SS 416 (аналог ст.20Х13)
6	Втулка	PTFE
7	Уплотнительное кольцо	NBR

Эскиз деталировки затворов дисковых поворотных DN.ru WBV1132N-2W-Fb-H Ду125-150 Ру16

Технические параметры пневмораспределителей DN.ru 4V320-08 NAMUR AC220V

Характеристика	Значение
Тип пневмораспределителя	золотниковый
Материал корпуса	алюминевый сплав и технополимер
Управление	двустороннее электромагнитное
Присоединение к пневмоприводу	стыковочная поверхность по стандарту NAMUR (VDI/VDE3845)
Схема работы	5/2 – 5 рабочих линий; 2 позиции
Эффективная площадь сечения, мм2	25 (Cv = 1,4)
Размер порта подвода воздуха (в пневмораспределитель)	G 1/4
Размер портов отвода воздуха (в пневмопривод)	2 х Ø20
Размеры выхлопных портов (сброс в атмосферу)	2 х G 1/4
Рабочее давление, бар	1,5 ÷ 8
Максимальное давление, бар	12
Рабочая среда	очищенный воздух (тонкость очистки 40 мкм)
Напряжение питания, В	220
Полная мощность, В·А	4,5
Допустимые изменения напряжения питания	±10%
Степень защиты/класс изоляции	IP65/F
Температура эксплуатации, °C	от -5 до +50
Максимальная частота срабатывания	5 циклов в секунду
Минимальное время переключения, с	0,05
Пропускная способность, л/мин	1 350
Средний ресурс, циклов	20 000 000
Вес, кг	1,200

Изображение пневмораспределителей DN.ru 4V320-08 NAMUR AC220V

Технические параметры пневмоприводов DN.ru PA-DA-105-1 двойного действия со штурвалом

Характеристика	Значение
Тип пневмопривода	двойного действия
Давление управления, бар	2 ÷ 8
Управляющая среда	подготовленный воздух не выше 5 класса по ГОСТ 17433-80
Рабочая температура, °C	от -20 до +80
Визуальный индикатор положения	открыто / закрыто
Ручное управление	открыто / закрыто
Ручное управление	маховик
Угол поворота, °	90 ± 5
Стандарт верхнего соединения	NAMUR
Стандарт соединения подачи воздуха	NAMUR
Присоединительная резьба подачи воздуха	G 1/4ʺ
Тип ISO фланца	F07/F10
Квадрат штока, мм	22х22
Вес, кг	9
Средний ресурс, циклов закрытие/открытие	300 000

Изображение пневмоприводов DN.ru PA-DA-105-1 двойного действия со штурвалом

Деталировка пневмоприводов DN.ru PA-DA-105-1 двойного действия со штурвалом

№	Наименование детали	Материал
1	Индикаторный винт	ABS - пластик
2	Индикатор положения	ABS - пластик
3	Пружинный зажим	нержавеющая сталь 304
4	Шайба	нержавеющая сталь 304
5	Внешняя шайба	инженерный пластик
6	Регулировочный винт	нержавеющая сталь 304
7	Гайка	нержавеющая сталь 304
8	Шайба	нержавеющая сталь 304
9	Корпус	экструдированный алюминиевый сплав
10	Поршень	литой под давлением алюминиевый сплав
11	Уплотнительное кольцо поршня	NBR
12	Группа подшипников	инженерный пластик
13	Уплотнительное кольцо торцевой крышки	NBR
14	Торцевая крышка	литой алюминиевый сплав, покрытый полиэфирной краской
15	Винт крепежный	нержавеющая сталь 304
16	Шайба внутренняя	инженерный пластик
17	Уплотнительное кольцо	NBR
18	Подшипник	инженерный пластик
19	Фиксатор	легированная сталь
20	Шестерня	легированная сталь
21	Подшипник	инженерный пластик
22	Уплотнительное кольцо	NBR

Эскиз деталировки пневмоприводов DN.ru PA-DA-105-1 двойного действия со штурвалом
