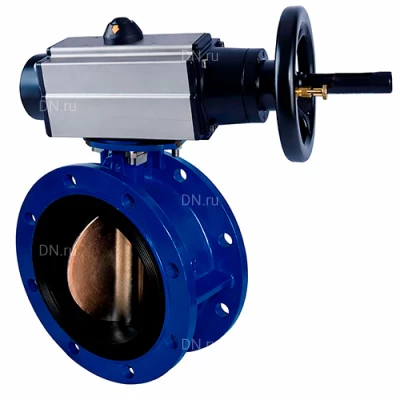

Затворы дисковые поворотные DN.ru WBV1331E-2W-F-H Ду50-100 Ру16 фланцевые, корпус - чугун GGG40, диск - нержавеющая сталь 304, уплотнение - EPDM, с PA-DA-105-1

СТМ многоступенчатые насосы 2
СТМ многоступенчатые насосы 2-mobile
КИПиА Акваконтроль 2
КИПиА Акваконтроль 2-mobile
Сортировать по:
актуальности
Поделиться ссылкой на подборку
Затвор дисковый поворотный DN.ru WBV1331E-2W-F-H Ду50 Ру16 фланцевый, корпус - чугун GGG40, диск - нержавеющая сталь 304, уплотнение - EPDM, с пневмоприводом DN.ru PA-DA-105-1
Затвор дисковый поворотный DN.ru WBV1331E-2W-F-H Ду50 Ру16 фланцевый, корпус - чугун GGG40, диск - нержавеющая сталь 304, уплотнение - EPDM, с пневмоприводом DN.ru PA-DA-105-1
Артикул: D050-91867
Бренд: DN.ru
Страна производитель: Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV1331E-2W-F-H
Диаметр условный: 50 мм
Давление условное: 16 бар
Строительная длина: 108 мм
Тип присоединения: Фланцевый
Управление: С пневмоприводом
Класс материала корпуса: чугун
Класс материала диска: нержавеющая сталь
Материал уплотнения: EPDM
Применение: вода, воздух, нейтральные среды
Вес: 13.80 кг
Категория: Затворы с пневмоприводом
на 2026-02-19
62 365,18
  • $
  • €
Затвор дисковый поворотный DN.ru WBV1331E-2W-F-H Ду65 Ру16 фланцевый, корпус - чугун GGG40, диск - нержавеющая сталь 304, уплотнение - EPDM, с пневмоприводом DN.ru PA-DA-105-1
Затвор дисковый поворотный DN.ru WBV1331E-2W-F-H Ду65 Ру16 фланцевый, корпус - чугун GGG40, диск - нержавеющая сталь 304, уплотнение - EPDM, с пневмоприводом DN.ru PA-DA-105-1
Артикул: D050-91868
Бренд: DN.ru
Страна производитель: Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV1331E-2W-F-H
Диаметр условный: 65 мм
Давление условное: 16 бар
Строительная длина: 112 мм
Тип присоединения: Фланцевый
Управление: С пневмоприводом
Класс материала корпуса: чугун
Класс материала диска: нержавеющая сталь
Материал уплотнения: EPDM
Применение: вода, воздух, нейтральные среды
Вес: 15.75 кг
Категория: Затворы с пневмоприводом
на 2026-02-19
64 579,48
  • $
  • €
Затвор дисковый поворотный DN.ru WBV1331E-2W-F-H Ду100 Ру16 фланцевый, корпус - чугун GGG40, диск - нержавеющая сталь 304, уплотнение - EPDM, с пневмоприводом DN.ru PA-DA-105-1
Затвор дисковый поворотный DN.ru WBV1331E-2W-F-H Ду100 Ру16 фланцевый, корпус - чугун GGG40, диск - нержавеющая сталь 304, уплотнение - EPDM, с пневмоприводом DN.ru PA-DA-105-1
Артикул: D050-91870
Бренд: DN.ru
Страна производитель: Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV1331E-2W-F-H
Диаметр условный: 100 мм
Давление условное: 16 бар
Строительная длина: 127 мм
Тип присоединения: Фланцевый
Управление: С пневмоприводом
Класс материала корпуса: чугун
Класс материала диска: нержавеющая сталь
Материал уплотнения: EPDM
Применение: вода, воздух, нейтральные среды
Вес: 17.15 кг
Категория: Затворы с пневмоприводом
на 2026-02-19
65 301,72
  • $
  • €
Затвор дисковый поворотный DN.ru WBV1331E-2W-F-H Ду80 Ру16 фланцевый, корпус - чугун GGG40, диск - нержавеющая сталь 304, уплотнение - EPDM, с пневмоприводом DN.ru PA-DA-105-1
Затвор дисковый поворотный DN.ru WBV1331E-2W-F-H Ду80 Ру16 фланцевый, корпус - чугун GGG40, диск - нержавеющая сталь 304, уплотнение - EPDM, с пневмоприводом DN.ru PA-DA-105-1
Артикул: D050-91869
Бренд: DN.ru
Страна производитель: Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV1331E-2W-F-H
Диаметр условный: 80 мм
Давление условное: 16 бар
Строительная длина: 114 мм
Тип присоединения: Фланцевый
Управление: С пневмоприводом
Класс материала корпуса: чугун
Класс материала диска: нержавеющая сталь
Материал уплотнения: EPDM
Применение: вода, воздух, нейтральные среды
Вес: 16.60 кг
Категория: Затворы с пневмоприводом
на 2026-02-19
66 243,56
  • $
  • €

Затворы дисковые поворотные предназначены для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Привод пневматический предназначен для автоматизации процесса управления четвертьоборотной арматурой.

Технические параметры затворов дисковых поворотных DN.ru WBV1331E-2W-F-H Ду50-100 Ру16

ХарактеристикаЗначение
Номинальный диаметр DN, мм50-200
Номинальное давление PN, бар16
Температура рабочей среды t, ⁰Cот -25 до +130
Рабочая средахолодная и горячая вода, воздух без примесей масла и жира, иные среды нейтральные к материалам
Направление потокадвустороннее
Класс герметичностиA ГОСТ 9544-2015
Присоединение к трубопроводуфланцевое
Материал корпусачугун GGG40 (аналог ВЧ40)
Материал дисканержавеющая сталь AISI 304 (аналог 08Х18Н10)
Сферы применениясистемы отопления и водоснабжения, промышленные трубопроводы
Срок службы, лет10
Затворы дисковые поворотные DN.ru WBV1331E-2W-F-H Ду50-100 Ру16 фланцевые, корпус - чугун GGG40, диск - нержавеющая сталь 304, уплотнение - EPDM, с PA-DA-105-1

Изображение затворов дисковых поворотных DN.ru WBV1331E-2W-F-H Ду50-100 Ру16

Габаритные и установочные размеры затворов дисковых поворотных DN.ru WBV1331E-2W-F-H Ду50-100 Ру16

РазмерL, ммD, ммD1, ммD2, ммn-d, мм
Ду50108165125994-18
Ду651121851451184-18
Ду801142001601328-18
Ду1001272201801568-18
Затворы дисковые поворотные DN.ru WBV1331E-2W-F-H Ду50-100 Ру16 фланцевые, корпус - чугун GGG40, диск - нержавеющая сталь 304, уплотнение - EPDM, с PA-DA-105-1

Эскиз габаритов затворов дисковых поворотных DN.ru WBV1331E-2W-F-H Ду50-100 Ру16

Деталировка затворов дисковых поворотных DN.ru WBV1331E-2W-F-H Ду50-100 Ру16

№Наименование деталиМатериал
1Корпусчугун GGG40 (аналог ВЧ40)
2Дискнержавеющая сталь AISI 304 (аналог 08Х18Н10)
3Седловое уплотнениеEPDM
4Штокнержавеющая сталь SS 420 (аналог ст.20Х13)
Затворы дисковые поворотные DN.ru WBV1331E-2W-F-H Ду50-100 Ру16 фланцевые, корпус - чугун GGG40, диск - нержавеющая сталь 304, уплотнение - EPDM, с PA-DA-105-1

Эскиз деталировки затворов дисковых поворотных DN.ru WBV1331E-2W-F-H Ду50-100 Ру16

Технические параметры пневмоприводов DN.ru PA-DA-105-1 двойного действия со штурвалом

ХарактеристикаЗначение
Тип пневмоприводадвойного действия
Давление управления, бар2 ÷ 8
Управляющая средаподготовленный воздух не выше 5 класса по ГОСТ 17433-80
Рабочая температура, °Cот -20 до +80
Визуальный индикатор положенияоткрыто / закрыто
Ручное управлениеоткрыто / закрыто
Ручное управлениемаховик
Угол поворота, °90 ± 5
Стандарт верхнего соединенияNAMUR
Стандарт соединения подачи воздухаNAMUR
Присоединительная резьба подачи воздухаG 1/4ʺ
Тип ISO фланцаF07/F10
Квадрат штока, мм22х22
Вес, кг9
Средний ресурс, циклов закрытие/открытие300 000
Изображение пневмоприводов DN.ru PA-DA-105-1 двойного действия со штурвалом

Изображение пневмоприводов DN.ru PA-DA-105-1 двойного действия со штурвалом

Деталировка пневмоприводов DN.ru PA-DA-105-1 двойного действия со штурвалом

№Наименование деталиМатериал
1Индикаторный винтABS - пластик
2Индикатор положенияABS - пластик
3Пружинный зажимнержавеющая сталь 304
4Шайбанержавеющая сталь 304
5Внешняя шайбаинженерный пластик
6Регулировочный винтнержавеющая сталь 304
7Гайканержавеющая сталь 304
8Шайбанержавеющая сталь 304
9Корпусэкструдированный алюминиевый сплав
10Поршеньлитой под давлением алюминиевый сплав
11Уплотнительное кольцо поршняNBR
12Группа подшипниковинженерный пластик
13Уплотнительное кольцо торцевой крышкиNBR
14Торцевая крышкалитой алюминиевый сплав, покрытый полиэфирной краской
15Винт крепежныйнержавеющая сталь 304
16Шайба внутренняяинженерный пластик
17Уплотнительное кольцоNBR
18Подшипникинженерный пластик
19Фиксаторлегированная сталь
20Шестернялегированная сталь
21Подшипникинженерный пластик
22Уплотнительное кольцоNBR
Эскиз деталировки пневмоприводов DN.ru PA-DA-105-1 двойного действия со штурвалом

Эскиз деталировки пневмоприводов DN.ru PA-DA-105-1 двойного действия со штурвалом
