Затворы дисковые поворотные DN.ru WBV1432N-2W-Fb Ду40-300 Ру16, корпус - чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом PA-DA двойного действия, с пневмораспределителем 4М310-08 220В NAMUR, с БПВ AFC2000 купить в Москве и РФ

Затворы дисковые поворотные предназначены для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности.

Пневматические поворотные приводы двойного действия и пневматические поворотные приводы с возвратными пружинами предназначены для автоматизации процесса управления промышленной запорной арматурой - затворами, шаровыми кранами. Пневматические приводы Dn.ru рассчитаны на эксплуатацию как в помещениях, так и на открытом воздухе. Все внутренние и внешние детали имеют антикоррозийное покрытие.

Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия. Управление осуществляется за счет переключения схемы соединения внутренних каналов распределителя с входными и выходными присоединительными отверстиями. Под внешними пневмолиниями понимаются воздухопроводы и каналы для прохождения воздуха (в том числе и отверстия для связи с атмосферой), соединяемые в определенных сочетаниях при различных положениях распределительного органа. Основными элементами конструкции золотникового пневмораспределителя являются корпус, в котором выполнены каналы и золотник, установленный в корпусе. На золотнике выполнены шейки, позволяющие соединять выбранные каналы между собой. При перемещении сердечника под воздействием управляющих сигналов, изменяющих создаваемую соленоидом напряженность магнитного поля, происходит переключение внутренних каналов распределителя, при помощи которых соединяются входные и выходные отверстия. Перемещаясь в корпусе, золотник изменяет схему соединения каналов пневмораспределителя.

Блок подготовки воздуха AFC2000 DN.ru предназначены для очистки сжатого воздуха от капельной влаги и твердых частиц, удаления конденсата, автоматического поддержания величины давления на заданном уровне, подвода смазочного материала из резервуара в поток сжатого воздуха к элементам пневмосистемы с большим диапазоном пропускной способности от 500 литров/минуту до 10 000 литров/минуту. Лубрикатор (маслораспылитель) добавляет масло вязкостью 32 мм²/с (=сСт) при 40°C в пневмосистему для дальнейшей смазки компонентов управления - пневмоцилиндров и пневмораспределителей.

Технические характеристики затворов дисковых поворотных DN.ru WBV1432N-2W-Fb PA-DA 4M310-08 220В AFC2000 Ру16

Номинальный диаметр DN, мм	40 - 300
Рабочее давление PN, бар	16
Температура рабочей среды t, ⁰C	от -20 до +120
Рабочая среда	вода, минеральные масла, углеводороды, масла, жиры
Направление потока	двустороннее
Класс герметичности	A ГОСТ 9544-2015
Тип управления	рукоятка
Присоединение к трубопроводу	межфланцевое
Материал корпуса	чугун GGG50
Срок службы, лет	10

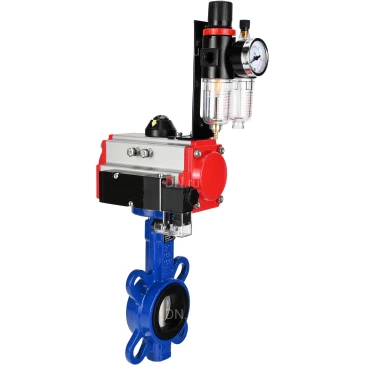

Затворы дисковые поворотные DN.ru WBV1432N-2W-Fb Ду40-300 Ру16, корпус - чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом PA-DA двойного действия, с пневмораспределителем 4М310-08 220В NAMUR, с БПВ AFC2000

Габаритные параметры затворов дисковых поворотных DN.ru WBV1432N-2W-Fb PA-DA 4M310-08 220В AFC2000 Ру16

DN	Модель эл. привода	Размеры
DN	Модель эл. привода	E, мм	L1, мм	A, мм	C, мм	K, мм	X, мм	Y, мм
40	DN.ru DA-052	34	153	114	98	77	88	162
50	DN.ru DA-065	43	174	131	115	77	88	162
65	DN.ru DA-065	46	174	140	115	77	88	162
80	DN.ru DA-083	46	216	150	135	77	88	162
100	DN.ru DA-083	52	216	163	135	77	88	162
125	DN.ru DA-105	56	279	178	160	77	88	162
150	DN.ru DA-105	56	279	191	160	77	88	162
200	DN.ru DA-130	60	308	238	193	77	88	162
250	DN.ru DA-140	68	405	285	210	77	88	162
300	DN.ru DA-160	78	465	315	237	77	88	162

Эскиз размеров затворов дисковых поворотных DN.ru WBV1432N-2W-Fb PA-DA 4M310-08 220В AFC2000 Ру16

Материалы деталей затворов дисковых поворотных DN.ru WBV1432N-2W-Fb PA-DA 4M310-08 220В AFC2000 Ру16

№	Наименование	Материал
1	Корпус	чугун GGG50 (аналог ВЧ50)
2	Седловое уплотнение	NBR
3	Диск	нержавеющая сталь AISI 316L (аналог 03Х17Н14М3)
4	Шток	нержавеющая сталь SS 416 (аналог ст.20Х13)
5	Штифт	нержавеющая сталь SS 420 (аналог ст.20Х13)
6	Втулка	PTFE
7	Уплотнительное кольцо	NBR
8	Пластина	углеродистая сталь

Основные технические характеристики пневмоприводов DN.ru DA

Конструкция		Двойного действия
Номинальное давление PN, бар		12
Рабочее давление, бар		2…8
Рабочая среда		Фильтрованный сжатый воздух или неагрессивные газы, масла
Максимальный диаметр частиц		менее 30 мкм2
Рабочая температура t, ⁰C		• от–20 до +80 • от–40 до +80 (низкотемпературная версия) • от–20 до +160 (при сухом воздухе)
Диапазон регулировки		± 5 ° для вращения при 0 ° и 90 °
Ручное дублирование		есть
Индикатор положения		открыто/закрыто
Среда эксплуатации		в помещениях и на открытом воздухе. (Все внутренние и внешние детали имеют антикоррозийное покрытие)

Изображение пневмопривода DN.ru DA

Материалы деталей пневмопривода DN.ru DA

№	Наименование	Кол-во	Материал	Покрытие
1	Корпус	1	эструдированный алюминий	твердое анодированное
2	Боковые заглушки	2	литой алюминий
3	Шестерня	1	нержавеющая сталь	никелированное
4	Поршень	2	сталь/алюминий	оксидирование/ гальваническая оцинковка
5	Заглушки	8	нержавеющая сталь
6	Поршневое кольцо	2	NBR
7	Пружины	0-12	пружинная сталь	эпоксидное покрытие
8	Подшипник поршня	2	инженерный пластик
9	Поршневое кольцо	2	NBR
10	Заглушка	2	NBR
11	Упорное кольцо	2	инженерный пластик
12	Кольцо	1	инженерный пластик
13	Шайба	1	нержавеющая сталь
14	Пружинный зажим	2	нержавеющая сталь
15	Индикатор	1	пластик
16	Корпус индикатора	1	пластик
17	Подшипник	1	инженерный пластик
18	Кулачок	1	сталь	оксидирование/ гальваническая оцинковка
19	Подшипник	1	NBR
20	Подшипник	1	инженерный пластик
21	Подшипник	1	инженерный пластик
22	Уплотнительное кольцо	2	NBR
23	Уплотнительное кольцо	2	NBR
24	Подшипник	2	нержавеющая сталь
25	Гайка регулировки	2	нержавеющая сталь
26	Винт регулировки	2	нержавеющая сталь
27	Втулка	2	алюминий

Материалы деталей пневмопривода DN.ru DA

Характеристика	Значение
Конструкция	золотникового типа
Испытательное давление (проверка прочности корпуса. Не для эксплуатации!), бар	10
Рабочее давление, бар	1.5 ÷ 8
Вид пневмораспределителя	5/2 пятилинейный, двухпозиционный
Рабочая среда	очищенный воздух (тонкость очистки 40 мкм)
Температура эксплуатации, °C	от 0 до +60
Частота срабатывания, циклов в секунду	5
Ручное дублирование	есть
Степень защиты/класс изоляции	IP65/F
Присоединение к пневмоприводу	стыковочная поверхность по стандарту NAMUR (VDI/VDE3845)
Материал корпуса	анодированный алюминий
Эффективная площадь сечения, мм2	25
Время отклика, сек	0.05
Средний ресурс, циклов	10 000 000

Изображение пневмораспределителя DN.ru 4М310-08 220В NAMUR

Основные технические характеристики блока подготовки воздуха AFC2000

Рабочее давление, бар	8
Максимальное давление, бар	10
Регулируемый диапазон давления, бар	0,5 ÷ 9
Давление разрушения, бар	15
Подсоединение воздуха	1/4"
Рабочая температура, ⁰C	от -5 до +60
Размер фильтруемых частиц, мкм	40
Вязкость масла	ISO VG 32
Вес, кг	0,395

Изображение блока подготовки воздуха AFC2000

Габаритные размеры блока подачи воздуха AFC2000

Размеры, мм
A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	P	R
162	88	139	31	53,5	12	8	7	13,3	39	5	40	32	53	29	6	41,5

Эскиз размеров блока подготовки воздуха AFC2000
