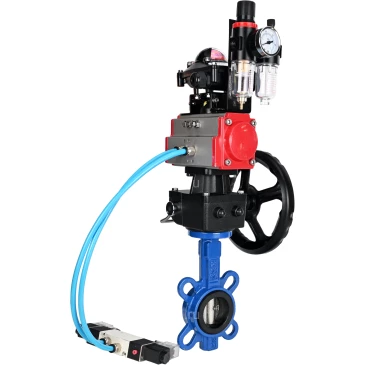

Затворы дисковые поворотные DN.ru WBV1413E-2W-Fb-H Ду40-300 Ру16, межфланцевые, корпус - чугун GGG50, уплотнение - EPDM, с пневмоприводом PA-DA, с пневмораспределителем 4V320-10 220В, БКВ APL-210N, ручным дублером MON, БПВ AFC2000

Затворы дисковые поворотные DN.ru WBV1413E-2W-Fb-H предназначены для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности.

Пневмораспределитель DN.ru 4V320-10 220В служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия.

Блок концевых выключателей DN.ru APL-210N – это электротехническое устройство, предназначенное для размыкания и замыкания рабочей цепи и для визуализации положений запорного органа трубопроводной арматуры. В герметичной коробке, как правило, находятся два механических переключателя рассчитанными на напряжение до 250 В, которые отслеживают положение штока привода и сигнализируют в крайних положениях. Монтируют их сверху на поверхность привода. В верхней части блока концевых выключателей расположена двухцветная полусфера визуального индикатора. Если присоединенная трубопроводная арматура закрыта, то видна только красная часть полусферы с надписью CLOSED; если открыта — только желтая с надписью OPEN. Данный визуальный индикатор хорошо виден издалека, чем упрощает осмотр оборудования, а цветовое различие открытого и закрытого положения уменьшает вероятность ошибочного восприятия информации. Благодаря использованию БКВ становится возможным передавать информацию о положении трубопроводной арматуры (открыто/закрыто) в автоматизированные системы управления, что позволяет повысить надежность системы в целом и упрощает проведение диагностики при обнаружении неисправностей.

Блок подготовки воздуха AFC2000 предназначен для очистки сжатого воздуха от капельной влаги и твердых частиц, удаления конденсата, автоматического поддержания величины давления на заданном уровне, подвода смазочного материала из резервуара в поток сжатого воздуха к элементам пневмосистемы с большим диапазоном пропускной способности от 500 литров/минуту до 10 000 литров/минуту. Лубрикатор (маслораспылитель) добавляет масло вязкостью 32 мм²/с (=сСт) при 40°C в пневмосистему для дальнейшей смазки компонентов управления - пневмоцилиндров и пневмораспределителей.

Технические параметры Затворов дисковых поворотных DN.ru WBV1413E-2W-Fb-H Ру16 c , пневмораспределителем 4V320-10 220В, БКВ APL-210N, БПВ AFC2000:

Наименование Значение
Давление номинальное PN, бар 16
Температура рабочей среды, °С от -20 до 120
Присоединение к трубопроводу межфланцевый
Тип затвора поворотный дисковый
Класс герметичности A по ГОСТ 9544
Тип управления пневмопривод
Страна производитель Россия
Затворы дисковые поворотные DN.ru WBV1413E-2W-Fb-H Ду40-300 Ру16, межфланцевые, корпус - чугун GGG50, уплотнение - EPDM, с пневмоприводом PA-DA, с пневмораспределителем 4V320-10 220В, БКВ APL-210N, ручным дублером MON, БПВ AFC2000

Затворы дисковые поворотные DN.ru WBV1413E-2W-Fb-H Ду40-300 Ру16, межфланцевые, корпус - чугун GGG50, уплотнение - EPDM, с пневмоприводом PA-DA, с пневмораспределителем 4V320-10 220В, БКВ APL-210N, ручным дублером MON, БПВ AFC2000

Габариты и размеры Затворов дисковых поворотных DN.ru WBV1413E-2W-Fb-H c , пневмораспределителем 4V320-10 220В, БКВ APL-210N, БПВ AFC2000:

Диаметр H, мм H1, мм L, мм Dм, мм Dк, мм D2, мм
DN40 146 74 43 73 75 50
DN50 146 74 43 73 84.5 50
DN65 156 80 46 86 104.5 65
DN80 163 100 46 103 123.5 80
DN100 180 116 52 131 139.5 100
DN125 189 123 56 155 169.5 125
DN150 206 137 56 183 196 150
DN200 232 165 60 235 247 200
DN250 275 203 68 286 304 250
DN300 314 235 78 338 358 300
Затворы дисковые поворотные DN.ru WBV1413E-2W-Fb-H Ду40-300 Ру16, межфланцевые, корпус - чугун GGG50, уплотнение - EPDM, с пневмоприводом PA-DA, с пневмораспределителем 4V320-10 220В, БКВ APL-210N, ручным дублером MON, БПВ AFC2000

Эскиз Затворов дисковых поворотных DN.ru WBV1413E-2W-Fb-H c , пневмораспределителем 4V320-10 220В, БКВ APL-210N, БПВ AFC2000

Таблица деталей и материалов Затворов дисковых поворотных DN.ru WBV1413E-2W-Fb-H:

Наименование Материал
1 Корпус чугун GGG50 (аналог ВЧ50)
2 Манжета EPDM
3 Диск чугун GGG40 (аналог ВЧ40)
4 Шток нержавеющая сталь SS 416/2Cr13 (аналог ст.20Х13)
5 Шпилька нержавеющая сталь AISI 316L (аналог 03Х17Н14М3)
6 Втулка NBR
7 Уплотнительное кольцо NBR
8 Пластина фиксирующая углеродистая сталь
Затворы дисковые поворотные DN.ru WBV1413E-2W-Fb-H Ду40-300 Ру16, межфланцевые, корпус - чугун GGG50, уплотнение - EPDM, с пневмоприводом PA-DA, с пневмораспределителем 4V320-10 220В, БКВ APL-210N, ручным дублером MON, БПВ AFC2000

Эскиз деталей и материалов Затворов дисковых поворотных DN.ru WBV1413E-2W-Fb-H

Технические параметры пневмораспределителя DN.ru 4V320-10 220В

Наименование Значение
Тип пневмораспределителя золотниковый
Модель пневмораспределителя 4V320-10 220В
Рабочее давление, бар 1.5 ÷ 8
Напряжение питания 220В
Частота срабатывания, цикл/сек 5
Затворы дисковые поворотные DN.ru WBV1413E-2W-Fb-H Ду40-300 Ру16, межфланцевые, корпус - чугун GGG50, уплотнение - EPDM, с пневмоприводом PA-DA, с пневмораспределителем 4V320-10 220В, БКВ APL-210N, ручным дублером MON, БПВ AFC2000

Пневмораспределитель DN.ru 4V320-10 220В

Технические параметры блока концевых выключателей DN.ru APL-210N

Наименование Значение
Модель блока концевых выключателей APL-210N
Срок службы, лет 10
Затворы дисковые поворотные DN.ru WBV1413E-2W-Fb-H Ду40-300 Ру16, межфланцевые, корпус - чугун GGG50, уплотнение - EPDM, с пневмоприводом PA-DA, с пневмораспределителем 4V320-10 220В, БКВ APL-210N, ручным дублером MON, БПВ AFC2000

Блок концевых выключателей DN.ru APL-210N

Таблица деталей и материалов блока концевых выключателей DN.ru APL-210N:

Наименование Материал
1 Корпус литьевой алюминий
2 Индикаторный колпак полиэстер пластик
3 3D-индикатор ABC -пластик
4 Кулачок полиэстер пластик
5 Пружина нержавеющая сталь
6 Винты нержавеющая сталь
7 Уплотнительные кольца NBR
8 Втулка бронза
9 Клемма заземления нержавеющая сталь
10 Вал нержавеющая сталь
Затворы дисковые поворотные DN.ru WBV1413E-2W-Fb-H Ду40-300 Ру16, межфланцевые, корпус - чугун GGG50, уплотнение - EPDM, с пневмоприводом PA-DA, с пневмораспределителем 4V320-10 220В, БКВ APL-210N, ручным дублером MON, БПВ AFC2000

Схема подключения блока концевых выключателей DN.ru APL-210N

Технические параметры ручных дублеров DN.ru:

Наименование Значение
Способ монтажа горизонтальный/вертикальный
Степень защиты, IP 67
Тип присоединения ISO 5211
Затворы дисковые поворотные DN.ru WBV1413E-2W-Fb-H Ду40-300 Ру16, межфланцевые, корпус - чугун GGG50, уплотнение - EPDM, с пневмоприводом PA-DA, с пневмораспределителем 4V320-10 220В, БКВ APL-210N, ручным дублером MON, БПВ AFC2000

Эскиз ручного дублера DN.ru

Таблица деталей и материалов ручного дублера DN.ru:

Наименование Материал
1 Шток для монтажа пневмопривода Сталь 45
2 Уплотнительное кольцо EPDM
3 Фиксирующая пружина Пружинная сталь
4 Верхняя торцевая крышка Сплав алюминия
5 Винт Сталь 304
6 Фиксирующая скоба (главная тяга) Сталь 304
7 Корпус Сплав алюминия
8 Уплотнительное кольцо EPDM
9 Редуктор Чугун ВЧ50
10 Переходная муфта Чугун ВЧ40
11 Шток редуктора Чугун ВЧ40
Затворы дисковые поворотные DN.ru WBV1413E-2W-Fb-H Ду40-300 Ру16, межфланцевые, корпус - чугун GGG50, уплотнение - EPDM, с пневмоприводом PA-DA, с пневмораспределителем 4V320-10 220В, БКВ APL-210N, ручным дублером MON, БПВ AFC2000

Эскиз деталей и материалов ручного дублера DN.ru

Основные параметры блока подготовки воздуха DN.ru AFC2000

Рабочее давление, бар 8
Максимальное давление, бар 10
Регулируемый диапазон давления, бар 0,5 ÷ 9
Давление разрушения, бар 15
Подсоединение воздуха 1/4"
Рабочая температура, C от -5 до +60
Размер фильтруемых частиц, мкм 40
Вязкость масла ISO VG 32
Вес, кг 0,395
Состав комплекта фильтр-влагоотделитель, регулятор давления, лубрикатор, кронштейн
Затворы дисковые поворотные DN.ru WBV1413E-2W-Fb-H Ду40-300 Ру16, межфланцевые, корпус - чугун GGG50, уплотнение - EPDM, с пневмоприводом PA-DA, с пневмораспределителем 4V320-10 220В, БКВ APL-210N, ручным дублером MON, БПВ AFC2000

Эскиз БПВ DN.ru AFC2000
