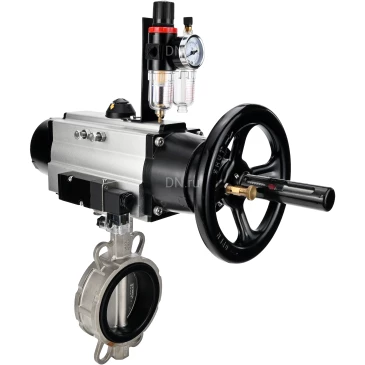

Затворы дисковые поворотные DN.ru WBV3131V-2W-Fb-H Ду150 Ру16 межфланцевые, корпус - нержавеющая сталь 304, диск - нержавеющая сталь 304, уплотнение - VITON, с пневмоприводом PA-DA-105-1, пневмораспределителем 4M310-08 220В NAMUR и БПВ AFC2000 купить в Москве и РФ

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки против часовой стрелки, закрытие - по часовой стрелке.

Пневмопривод поворотный предназначен для автоматизации процесса управления промышленной арматурой.

Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия.

Блок подготовки воздуха предназначен для очистки сжатого воздуха от капельной влаги и твердых частиц, удаления конденсата, автоматического поддержания величины давления на заданном уровне, подвода смазочного материала из резервуара в поток сжатого воздуха к элементам пневмосистемы.

Технические характеристики затворов дисковых поворотных DN.ru WBV3131V-2W-Fb-H Ду150 Ру16 с пневмоприводом PA-DA-105-1, пневмораспределителем 4M310-08 220В NAMUR и БПВ AFC2000:

Наименование	Значение
Рабочее давление PN, бар	16
Температура рабочей среды t, ⁰C	от -20 до +200
Рабочая среда	минеральные и растительные масла, животные жиры, пластичные смазки и топливо, горячий воздух
Направление потока	двустороннее
Класс герметичности	A ГОСТ 9544-2015
Присоединение к трубопроводу	межфланцевое
Срок службы, лет	10

Затворы дисковые поворотные DN.ru WBV3131V-2W-Fb-H Ду150 Ру16 межфланцевые, корпус - нержавеющая сталь 304, диск - нержавеющая сталь 304, уплотнение - VITON, с пневмоприводом PA-DA-105-1, пневмораспределителем 4M310-08 220В NAMUR и БПВ AFC2000

Габариты и размеры затворов дисковых поворотных DN.ru WBV3131V-2W-Fb-H Ду150 Ру16 с пневмоприводом PA-DA-105-1, пневмораспределителем 4M310-08 220В NAMUR и БПВ AFC2000:

Модель	A, мм	B, мм	C, мм	PCD, мм	4-ØD	Q, °
Ду150	141	213.5	56	240	4-Ø23	22.5

Эскиз габаритов и размеров затворов дисковых поворотных DN.ru WBV3131V-2W-Fb-H Ду150 Ру16 с пневмоприводом PA-DA-105-1, пневмораспределителем 4M310-08 220В NAMUR и БПВ AFC2000

Таблица деталей и материалов затворов дисковых поворотных DN.ru WBV3131V-2W-Fb-H Ду150 Ру16 с пневмоприводом PA-DA-105-1, пневмораспределителем 4M310-08 220В NAMUR и БПВ AFC2000:

№	Наименование детали	Материал
1	Корпус	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
2	Диск	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
3	Седловое уплотнение	VITON
4	Шток	нержавеющая сталь SS 416 (аналог ст.20Х13)

Эскиз деталей и материалов затворов дисковых поворотных DN.ru WBV3131V-2W-Fb-H Ду150 Ру16 с пневмоприводом PA-DA-105-1, пневмораспределителем 4M310-08 220В NAMUR и БПВ AFC2000

Технические параметры пневмопривода DN.ru PA-DA-105-1:

Характеристика	Значение
Тип пневмопривода	двойного действия
Давление управления	2 ÷ 8 бар
Управляющая среда	подготовленный воздух не выше 5 класса по ГОСТ 17433-80
Рабочая температура	от -20 до +80 °C
Визуальный индикатор положения	открыто / закрыто
Ручное управление	маховик
Угол поворота	90° ± 5°
Присоединительная резьба подачи воздуха	G 1/4ʺ
Стандарт верхнего соединения	NAMUR
Стандарт соединения подачи воздуха	NAMUR

Пневмопривод DN.ru PA-DA-105-1

Габариты и размеры пневмопривода DN.ru PA-DA-105-1:

Модель пневмопривода	PA-DA-105-1
A, мм	495
A1, мм	461.5
B, мм	133
C, мм	109.5
D, мм	153
E, мм	57.5
F, мм	64
G, мм	26
H, мм	80
I, мм	30
N, мм	22
W, мм	200
J, мм	102
K, мм	70
L, мм	М10х16
M, мм	М8х13

Эскиз габаритов и размеров пневмопривода DN.ru PA-DA-105-1

Технические параметры пневмораспределителя DN.ru 4М310-08 220В NAMUR:

Наименование	Значение
Конструкция	золотникового типа
Модель пневмораспределителя	4М310-08 220В NAMUR
Напряжение питания	220В
Испытательное давление (проверка прочности корпуса. Не для эксплуатации!), бар	10
Рабочее давление (рекомендуемый диапазон для нормальной работы), бар	1.5 ÷ 1.8
Вид пневмораспределителя	5/2 пятилинейный, двухпозиционный
Рабочая среда	очищенный воздух (тонкость очистки 40 мкм)
Эффективная площадь сечения, мм2	25
Температура эксплуатации, °C	от 0 до +60
Максимальная частота срабатывания, цикл/сек	5
Ручное дублирование	есть
Степень защиты, IP	65
Соединение с пневмоприводом	стыковочная поверхность по стандарту NAMUR (VDI/VDE3845)
Материал корпуса	анодированный алюминий
Размеры выхлопных портов (сброс в атмосферу)	2 - PT1/4″
Размер портов отвода воздуха (в пневмопривод)	2 х Ø19.2 мм
Размер порта подвода воздуха (в пневмораспределитель)	G1/4″
Время отклика, сек	0.05
Вес, кг	0.35
Средний ресурс, циклов	10 000 000

Пневмораспределитель DN.ru 4М310-08 220В NAMUR

Габариты и размеры пневмораспределителя DN.ru 4М310-08 220В NAMUR:

Модель	4М310-08 220В NAMUR
A, мм	40
C, мм	24
D, мм	28
E, мм	32
F, мм	40
G, мм	21.5
H, мм	69
I, мм	45
K, мм	17.5
L, мм	135
J, мм	29.3
N, мм	40
M, мм	27

Эскиз габаритов и размеров пневмораспределителя DN.ru 4М310-08 220В NAMUR

Технические параметры блока подготовки воздуха AFC2000:

Наименование	Значение
Рабочее давление, бар	8
Максимальное давление, бар	10
Регулируемый диапазон давления, бар	0.5…9
Давление разрушения, бар	15
Подсоединение воздуха	1/4″
Рабочая температура, ⁰C	от -5 до +60
Ручное дублирование	есть
Степень защиты, IP	65
Размер фильтруемых частиц, мкм	40
Вес, кг	0.395

Блок подготовки воздуха AFC2000

Габариты и размеры блока подготовки воздуха AFC2000:

Модель	AFC2000
A, мм	162
B, мм	88
C, мм	139
D, мм	31
E, мм	53.5
F, мм	12
G, мм	8
H, мм	7
I, мм	13.3
J, мм	39
K, мм	5
L, мм	40
M, мм	32
N, мм	53
O, мм	29
P, мм	6
R, мм	41.5

Эскиз габаритов и размеров блока подготовки воздуха AFC2000
