Затворы дисковые поворотные DN.ru WBV1313E-2W-F-H Ду50-200 Ру16, корпус - чугун GGG40, диск - чугун GGG40, уплотнение - EPDM, с пневмоприводом PA-DA, пневмораспределителем 4V320-10 NAMUR AC220V, БКВ APL-410N EX и БПВ AFC2000

СТМ многоступенчатые насосы 2
СТМ многоступенчатые насосы 2-mobile
КИПиА Акваконтроль 2
КИПиА Акваконтроль 2-mobile
Сортировать по:
актуальности
Поделиться ссылкой на подборку
Затвор дисковый поворотный DN.ru WBV1313E-2W-F-H Ду50 Ру16, корпус - чугун GGG40, диск - чугун GGG40, уплотнение - EPDM, с пневмоприводом PA-DA-105, пневмораспределителем 4V320-10 NAMUR AC220V, БКВ APL-410N EX и БПВ AFC2000
Затвор дисковый поворотный DN.ru WBV1313E-2W-F-H Ду50 Ру16, корпус - чугун GGG40, диск - чугун GGG40, уплотнение - EPDM, с пневмоприводом PA-DA-105, пневмораспределителем 4V320-10 NAMUR AC220V, БКВ APL-410N EX и БПВ AFC2000
Артикул: D050-98988
Бренд: DN.ru
Страна производитель: Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV1313E-2W-F-H
Диаметр условный: 50 мм
Давление условное: 16 бар
Строительная длина: 108 мм
Температура рабочей среды макс.: 100 °С
Тип присоединения: Фланцевый
Управление: С пневмоприводом
Класс материала корпуса: чугун
Класс материала диска: чугун
Материал уплотнения: EPDM
Применение: вода, воздух, нейтральные среды
Вес: 14.30 кг
Категория: Затворы с пневмоприводом
на 2026-02-26
56 049,85
  • $
  • €
Затвор дисковый поворотный DN.ru WBV1313E-2W-F-H Ду65 Ру16, корпус - чугун GGG40, диск - чугун GGG40, уплотнение - EPDM, с пневмоприводом PA-DA-105, пневмораспределителем 4V320-10 NAMUR AC220V, БКВ APL-410N EX и БПВ AFC2000
Затвор дисковый поворотный DN.ru WBV1313E-2W-F-H Ду65 Ру16, корпус - чугун GGG40, диск - чугун GGG40, уплотнение - EPDM, с пневмоприводом PA-DA-105, пневмораспределителем 4V320-10 NAMUR AC220V, БКВ APL-410N EX и БПВ AFC2000
Артикул: D050-98989
Бренд: DN.ru
Страна производитель: Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV1313E-2W-F-H
Диаметр условный: 65 мм
Давление условное: 16 бар
Строительная длина: 112 мм
Температура рабочей среды макс.: 100 °С
Тип присоединения: Фланцевый
Управление: С пневмоприводом
Класс материала корпуса: чугун
Класс материала диска: чугун
Материал уплотнения: EPDM
Применение: вода, воздух, нейтральные среды
Вес: 16.25 кг
Категория: Затворы с пневмоприводом
на 2026-02-26
58 264,15
  • $
  • €
Затвор дисковый поворотный DN.ru WBV1313E-2W-F-H Ду100 Ру16, корпус - чугун GGG40, диск - чугун GGG40, уплотнение - EPDM, с пневмоприводом PA-DA-105, пневмораспределителем 4V320-10 NAMUR AC220V, БКВ APL-410N EX и БПВ AFC2000
Затвор дисковый поворотный DN.ru WBV1313E-2W-F-H Ду100 Ру16, корпус - чугун GGG40, диск - чугун GGG40, уплотнение - EPDM, с пневмоприводом PA-DA-105, пневмораспределителем 4V320-10 NAMUR AC220V, БКВ APL-410N EX и БПВ AFC2000
Артикул: D050-98991
Бренд: DN.ru
Страна производитель: Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV1313E-2W-F-H
Диаметр условный: 100 мм
Давление условное: 16 бар
Строительная длина: 127 мм
Температура рабочей среды макс.: 100 °С
Тип присоединения: Фланцевый
Управление: С пневмоприводом
Класс материала корпуса: чугун
Класс материала диска: чугун
Материал уплотнения: EPDM
Применение: вода, воздух, нейтральные среды
Вес: 17.65 кг
Категория: Затворы с пневмоприводом
на 2026-02-26
58 754,59
  • $
  • €
Затвор дисковый поворотный DN.ru WBV1313E-2W-F-H Ду80 Ру16, корпус - чугун GGG40, диск - чугун GGG40, уплотнение - EPDM, с пневмоприводом PA-DA-105, пневмораспределителем 4V320-10 NAMUR AC220V, БКВ APL-410N EX и БПВ AFC2000
Затвор дисковый поворотный DN.ru WBV1313E-2W-F-H Ду80 Ру16, корпус - чугун GGG40, диск - чугун GGG40, уплотнение - EPDM, с пневмоприводом PA-DA-105, пневмораспределителем 4V320-10 NAMUR AC220V, БКВ APL-410N EX и БПВ AFC2000
Артикул: D050-98990
Бренд: DN.ru
Страна производитель: Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV1313E-2W-F-H
Диаметр условный: 80 мм
Давление условное: 16 бар
Строительная длина: 114 мм
Температура рабочей среды макс.: 100 °С
Тип присоединения: Фланцевый
Управление: С пневмоприводом
Класс материала корпуса: чугун
Класс материала диска: чугун
Материал уплотнения: EPDM
Применение: вода, воздух, нейтральные среды
Вес: 17.10 кг
Категория: Затворы с пневмоприводом
на 2026-02-26
59 928,23
  • $
  • €
Затвор дисковый поворотный DN.ru WBV1313E-2W-F-H Ду125 Ру16, корпус - чугун GGG40, диск - чугун GGG40, уплотнение - EPDM, с пневмоприводом PA-DA-130, пневмораспределителем 4V320-10 NAMUR AC220V, БКВ APL-410N EX и БПВ AFC2000
Затвор дисковый поворотный DN.ru WBV1313E-2W-F-H Ду125 Ру16, корпус - чугун GGG40, диск - чугун GGG40, уплотнение - EPDM, с пневмоприводом PA-DA-130, пневмораспределителем 4V320-10 NAMUR AC220V, БКВ APL-410N EX и БПВ AFC2000
Артикул: D050-98992
Бренд: DN.ru
Страна производитель: Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV1313E-2W-F-H
Диаметр условный: 125 мм
Давление условное: 16 бар
Строительная длина: 140 мм
Температура рабочей среды макс.: 100 °С
Тип присоединения: Фланцевый
Управление: С пневмоприводом
Класс материала корпуса: чугун
Класс материала диска: чугун
Материал уплотнения: EPDM
Применение: вода, воздух, нейтральные среды
Вес: 23.20 кг
Категория: Затворы с пневмоприводом
на 2026-02-26
73 205,49
  • $
  • €
Затвор дисковый поворотный DN.ru WBV1313E-2W-F-H Ду150 Ру16, корпус - чугун GGG40, диск - чугун GGG40, уплотнение - EPDM, с пневмоприводом PA-DA-130, пневмораспределителем 4V320-10 NAMUR AC220V, БКВ APL-410N EX и БПВ AFC2000
Затвор дисковый поворотный DN.ru WBV1313E-2W-F-H Ду150 Ру16, корпус - чугун GGG40, диск - чугун GGG40, уплотнение - EPDM, с пневмоприводом PA-DA-130, пневмораспределителем 4V320-10 NAMUR AC220V, БКВ APL-410N EX и БПВ AFC2000
Артикул: D050-98993
Бренд: DN.ru
Страна производитель: Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV1313E-2W-F-H
Диаметр условный: 150 мм
Давление условное: 16 бар
Строительная длина: 140 мм
Температура рабочей среды макс.: 100 °С
Тип присоединения: Фланцевый
Управление: С пневмоприводом
Класс материала корпуса: чугун
Класс материала диска: чугун
Материал уплотнения: EPDM
Применение: вода, воздух, нейтральные среды
Вес: 25.55 кг
Категория: Затворы с пневмоприводом
на 2026-02-26
78 370,36
  • $
  • €
Затвор дисковый поворотный DN.ru WBV1313E-2W-F-H Ду200 Ру16, корпус - чугун GGG40, диск - чугун GGG40, уплотнение - EPDM, с пневмоприводом PA-DA-140, пневмораспределителем 4V320-10 NAMUR AC220V, БКВ APL-410N EX и БПВ AFC2000
Затвор дисковый поворотный DN.ru WBV1313E-2W-F-H Ду200 Ру16, корпус - чугун GGG40, диск - чугун GGG40, уплотнение - EPDM, с пневмоприводом PA-DA-140, пневмораспределителем 4V320-10 NAMUR AC220V, БКВ APL-410N EX и БПВ AFC2000
Артикул: D050-98994
Бренд: DN.ru
Страна производитель: Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV1313E-2W-F-H
Диаметр условный: 200 мм
Давление условное: 16 бар
Строительная длина: 152 мм
Температура рабочей среды макс.: 100 °С
Тип присоединения: Фланцевый
Управление: С пневмоприводом
Класс материала корпуса: чугун
Класс материала диска: чугун
Материал уплотнения: EPDM
Применение: вода, воздух, нейтральные среды
Вес: 37.10 кг
Категория: Затворы с пневмоприводом
на 2026-02-26
98 499,14
  • $
  • €

Затворы дисковые поворотные предназначены для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Привод пневматический предназначен для автоматизации процесса управления четвертьоборотной арматурой. Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия. Блок концевых выключателей предназначен для визуальной и электрической сигнализации конечных положений запорного органа арматуры. Блок подготовки воздуха предназначен для очистки сжатого воздуха от капельной влаги и твердых частиц, удаления конденсата, автоматического поддержания величины давления на заданном уровне, подвода смазочного материала из резервуара в поток сжатого воздуха к элементам пневмосистемы.

Технические параметры затворов дисковых поворотных DN.ru WBV1313E-2W-F-H Ду50-200 Ру16

ХарактеристикаЗначение
Номинальный диаметр DN, мм50 - 200
Номинальное давление PN, бар16
Температура рабочей среды t, ⁰Cот -20 до +100
Рабочая средахолодная и горячая вода, воздух без примесей масла и жира, иные среды, нейтральные к материалам
Направление потокадвустороннее
Класс герметичностиA ГОСТ 9544-2015
Присоединение к трубопроводуфланцевое
Материал корпусачугун GGG40 (аналог ВЧ40)
Материал дискачугун GGG40 (аналог ВЧ40)
Материал уплотненияEPDM
Сферы применениясистемы отопления и водоснабжения, промышленные трубопроводы
Срок службы, лет10

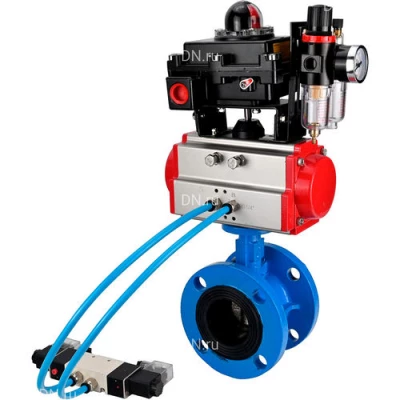

Затворы дисковые поворотные DN.ru WBV1313E-2W-F-H Ду50-200 Ру16, корпус - чугун GGG40, диск - чугун GGG40, уплотнение - EPDM, с пневмоприводом PA-DA, пневмораспределителем 4V320-10 NAMUR AC220V, БКВ APL-410N EX и БПВ AFC2000

Изображение затворов дисковых поворотных DN.ru WBV1313E-2W-F-H Ду50-200 Ру16

Габаритные и установочные размеры затворов дисковых поворотных DN.ru WBV1313E-2W-F-H Ду50-200 Ру16

РазмерL, ммØD, ммØD1, ммØD2, ммn-Ød, мм
Ду50108165125994-18
Ду651121851451184-18
Ду801142001601328-18
Ду1001272201801568-18
Ду1251402502101848-18
Ду1501402852402118-22
Ду20015234029526612-22
Затворы дисковые поворотные DN.ru WBV1313E-2W-F-H Ду50-200 Ру16, корпус - чугун GGG40, диск - чугун GGG40, уплотнение - EPDM, с пневмоприводом PA-DA, пневмораспределителем 4V320-10 NAMUR AC220V, БКВ APL-410N EX и БПВ AFC2000

Эскиз габаритов затворов дисковых поворотных DN.ru WBV1313E-2W-F-H Ду50-200 Ру16

Деталировка затворов дисковых поворотных DN.ru WBV1313E-2W-F-H Ду50-200 Ру16

№Наименование деталиМатериал
1Корпусчугун GGG40 (аналог ВЧ40)
2Дискчугун GGG40 (аналог ВЧ40)
3Седловое уплотнениеEPDM
4Штокнержавеющая сталь SS 420 (аналог ст.20Х13)
Затворы дисковые поворотные DN.ru WBV1313E-2W-F-H Ду50-200 Ру16, корпус - чугун GGG40, диск - чугун GGG40, уплотнение - EPDM, с пневмоприводом PA-DA, пневмораспределителем 4V320-10 NAMUR AC220V, БКВ APL-410N EX и БПВ AFC2000

Эскиз деталировки затворов дисковых поворотных DN.ru WBV1313E-2W-F-H Ду50-200 Ру16

Технические параметры пневмоприводов DN.ru PA-DA двойного действия

ХарактеристикаЗначение
БрендDN.ru
Тип пневмоприводадвойного действия
Номинальное давление12 бар
Рабочее давление2...8 бар
Средасжатый воздух
Температура рабочей средыот -20 °C до +80 °C
Угол поворота0 - 90°
Регулировка угла поворота±5%
Страна производительКитай
Максимальный диаметр частиц рабочей среды≤30 мкм2
Стандарт верхнего соединенияNAMUR
Стандарт соединения подачи воздухаNAMUR

Видео пневмоприводов DN.ru PA-DA двойного действия

Деталировка пневмоприводов DN.ru PA-DA двойного действия

№Наименование деталиМатериал
1Индикаторный винтАБС-пластик
2Индикатор положенияАБС-пластик
3Пружинный зажимнержавеющая сталь 304
4Металлическая шайбанержавеющая сталь 304
5Прижимная шайбаинженерный пластик
6Корпусэкструдированный алюминиевый сплав с твердым анодированием
7Прижимная шайбаинженерный пластик
8Ограничительлегированная сталь
9Уплотнительное кольцо вала верхнееNBR
10Антифрикционное кольцо вала верхнееинженерный пластик
11Валлегированная сталь никелированная
12Антифрикционное кольцо вала нижнееинженерный пластик
13Уплотнительное кольцо вала нижнееNBR
14ЗаглушкаNBR
15Уплотнительное кольцо регулировочных винтовNBR
16Шайба регулировочного винтанержавеющая сталь 304
17Стопорная гайка регулировочного винтанержавеющая сталь 304
18Винт регулировочныйнержавеющая сталь 304
19Поршеньалюминиевый сплав, литой под давлением
20Направляющая накладка поршняинженерный пластик
21Антифрикционное кольцо поршняинженерный пластик
22Уплотнительное кольцо поршняNBR
23Комплект пружинпружинная сталь
24Уплотнительное кольцо крышкиNBR
25Торцевая крышкалитой алюминий с полиэфирным покрытием
26Винт крышкинержавеющая сталь 304
27Стопорный винтнержавеющая сталь 304
28Адаптеруглеродистая сталь
Эскиз деталировки пневмоприводов DN.ru PA-DA двойного действия

Эскиз деталировки пневмоприводов DN.ru PA-DA двойного действия

Технические параметры блоков подготовки воздуха DN.ru AFC2000

ХарактеристикаЗначение
Рабочее давление, бар8
Максимальное давление, бар10
Регулируемый диапазон давления, бар0,5 ÷ 9
Давление разрушения, бар15
Подсоединение воздуха1/4"
Рабочая температура, ⁰Cот -5 до +60
Размер фильтруемых частиц, мкм40
Вязкость маслаISO VG 32
Вес, кг0,395
Изображение блоков подготовки воздуха DN.ru AFC2000

Изображение блоков подготовки воздуха DN.ru AFC2000

Технические параметры блоков концевых выключателей DN.ru APL-410N EX взрывозащищенных

ХарактеристикаЗначение
Корпусвсепогодный IP65/NEMA4&4X взрывозащищенный Exd IIB T6
Совместимые устройства- четвертьоборотные пневмоприводы; - любые исполнительные механизмы с поворотом вала на 90°
Полный угол поворота90°
Кабельные вводы2 x NPT1/2”
Электрическое подключениеклеммы с винтовым зажимом 8 точек (0,05 – 2,5) мм 2
Резьба кабельного ввода2 x NPT1/2”
Тип визуального индикаторадвухцветная полусфера: ОТКРЫТО (Open) - желтый ЗАКРЫТО (Closed) - красный
Переключатели/датчикидва механических переключателя два датчика приближения
Номинальное напряжение, В250
Номинальный ток, А10
Допустимая температура окружающей среды, °Сот -25 до +80
Срок службы, лет10
Изображение блоков концевых выключателей DN.ru APL-410N EX взрывозащищенных

Изображение блоков концевых выключателей DN.ru APL-410N EX взрывозащищенных

Деталировка блоков концевых выключателей DN.ru APL-410N EX взрывозащищенных

№НаименованиеМатериал
1Визуальный индикаторABS пластик / поликарбонат
2Крышка визуального индикатораполикарбонат
3Этикетка-
4Винты крышки БКВнержавеющая сталь
5Крышка корпуса БКВлитье алюминия под давлением
6Валнержавеющая сталь
7Концевые выключатели-
8Кулачки (эксцентрики)поликарбонат
9Корпус БКВлитье алюминия под давлением
10Клеммник-
11Клемма заземлениянержавеющая сталь
12Отверстие (резьба) для кабельного ввода-
13Кронштейннержавеющая сталь
Эскиз деталировки блоков концевых выключателей DN.ru APL-410N EX взрывозащищенных

Эскиз деталировки блоков концевых выключателей DN.ru APL-410N EX взрывозащищенных

Технические параметры пневмораспределителей DN.ru 4V320-10 NAMUR AC220V

ХарактеристикаЗначение
Тип пневмораспределителязолотниковый
Материал корпусаалюминевый сплав и технополимер
Управлениедвустороннее электромагнитное
Присоединение к пневмоприводустыковочная поверхность по стандарту NAMUR (VDI/VDE3845)
Схема работы5/2 – 5 рабочих линий; 2 позиции
Эффективная площадь сечения, мм230 (Cv = 1,68
Размер порта подвода воздуха (в пневмораспределитель)G 3/8
Размер портов отвода воздуха (в пневмопривод)2 х Ø20
Размеры выхлопных портов (сброс в атмосферу)2 х G 1/4
Рабочее давление, бар1,5 ÷ 8
Максимальное давление, бар12
Рабочая средаочищенный воздух (тонкость очистки 40 мкм)
Напряжение питания, В220
Полная мощность, В·А4,5
Допустимые изменения напряжения питания±10%
Степень защиты/класс изоляцииIP65/F
Температура эксплуатации, °Cот -5 до +50
Максимальная частота срабатывания5 циклов в секунду
Минимальное время переключения, с0,05
Пропускная способность, л/мин1 350
Средний ресурс, циклов20 000 000
Вес, кг1,200
Изображение пневмораспределителей DN.ru 4V320-10 NAMUR AC220V

Изображение пневмораспределителей DN.ru 4V320-10 NAMUR AC220V

Быстрый заказ

Вы можете отправить нам запрос на необходимые позиции и наш менеджер свяжется с вами в ближайшее время для формирования заказа

Нажмите, чтобы загрузить файлы или перетащите сюда
Максимальный размер файла - 10 Мб. Типы файлов: jpg, jpeg, png, xls, xlsx, doc, docx, pdf.
Политика обработки данных при использовании формы запроса
