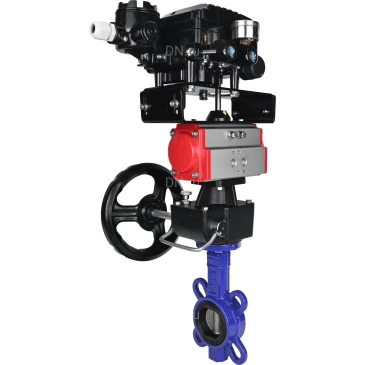

Затворы дисковые поворотные для абразивных сред DN.ru WBV1632E-2W-Fb Ду40-300 Ру16 корпус - чугун QT450, диск - нерж.сталь 316L, EPDM, с пневмоприводом DN.ru PA-DA-XXX, позиционером DN.ru YT-1000RSN без обратной связи и ручным дублером DN.ru MON

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности.
Принцип работы: Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки против часовой стрелки, закрытие - по часовой стрелке.
Приводы пневматические DN.ru поворотные двойного действия PA-DA-XXX и приводы пневматические поворотные с возвратной пружиной PA-SA-XXX предназначены для автоматизации процесса управления промышленной арматурой при максимальном значении крутящего момента до 2128 Нм.
Электропневматический поворотный позиционер используется для управления пневматическими приводами поворотного типа с помощью электрического контроллера или системы управления с аналоговым выходным сигналом постоянного тока диапазоном от 4 до 20 мА.
Принцип работы: Функционирование позиционера основано на уравновешивании сил. Позиционер использует устройство типа сопло-заслонка и сервомеханизм обратной связи (систему пружин и рычагов) для приведения силы управления и силы обратной связи в равновесие при достижении пневмоприводом (клапаном) положения, соответствующего управляющему сигналу.
Ручной дублер с червячной передачей и понижающим редуктором HDM позволяет вручную устанавливать необходимое позиционирование запорного органа на четверть оборота, выступая в качестве альтернативы пневматическим, электрическим или гидравлическим четвертьоборотным приводам. Подходит как для внутренней, так и для наружной установки. Модульная конструкция ручного дублера предназначена для обеспечения наиболее эффективного и действенного решения всего спектра задач ручного переопределения.

Технические характеристики затворов дисковых поворотных для абразивных сред DN.ru WBV1632E-2W-Fb Ду40-300 Ру16 корпус - чугун QT450, диск - нерж.сталь 316L, EPDM:

Характеристика	Значение
Тип затвора	поворотный дисковый
Диаметр	40-300 мм
Давление номинальное	16 бар
Температура рабочей среды	от -20 до +110°C
Применение	водоснабжение, теплоснабжение, Химическая промышленность, Нефтегазовая промышленность, Пищевая промышленность
Тип присоединения	межфланцевый
Тип управления	пневмопривод
Класс герметичности	A
Страна производитель	Россия
Срок службы	10 лет
Гарантия	12 мес.

Затворы дисковые поворотные для абразивных сред DN.ru WBV1632E-2W-Fb Ду40-300 Ру16 корпус - чугун QT450, диск - нерж.сталь 316L, EPDM, с пневмоприводом DN.ru PA-DA-XXX, позиционером DN.ru YT-1000RSN без обратной связи и ручным дублером DN.ru MON

Технические характеристики поворотных пневмоприводов DN.ru двойного действия PA-DA-XXX:

Характеристика	Значение
Тип пневмопривода	двойного действия
Крутящий момент привода	24-526 Нм
Номинальное давление	12 бар
Рабочее давление	2...8 бар
Максимальный диаметр частиц	менее 30 мкм2
Рабочая среда	фильтрованный сжатый воздух или неагрессивные газы, масла
Диапазон регулировки	± 5° для вращения при 0° и 90°
Подача воздуха	G1/4"
Тип присоединения	ISO5211

Поворотные пневмоприводы DN.ru двойного действия PA-DA-XXX

Технические характеристики электропневматических поворотных позиционеров DN.ru YT-1000RSN без обратной связи:

Характеристика	Значение
Модель электропневматического позиционера	YT-1000RSN
Входной сигнал управления	4-20 мА
Внутреннее сопротивление	250 ± 15 Ом
Входное давление	1.4-7 бар
Угол хода рычага	0-90°
Резьба подключения сжатого воздуха	1/4"
Резьба подключения манометра	1/8"
Кабельный ввод	G1/2"
Тип защиты	IP66
Рабочая температура	от -20°C до +70°C
Допустимая влажность окружающей среды	10-90RH
Линейность	±1%
Гистерезис	±1%
Чувствительность	±0.2%
Повторяемость	±0.5%
Расход сжатого воздуха	3 л/мин (при давлении 1.4 бар)
Расход воздуха на выходе	80 л/мин (при давлении 1.4 бар)
Материал корпуса	алюминиевое литье

Электропневматические поворотные позиционеры DN.ru YT-1000RSN без обратной связи

Технические характеристики редукторов (pучных дублеров) DN.ru MON:

Характеристика	Значение
Режим работы	повторно-кратковременный, реверсивный
Рабочая среда	фильтрованный сжатый воздух или неагрессивные газы, масла
Рабочая температура	от -20°C до +80°C
Климатическое исполнение	У, УХЛ, Т, ОМ
Ход	механический предел 0-90°
Степень защиты	IP67
Тип присоединения	ISO 5211
Применение	водоснабжение, отопление, пожаротушение, тепловые пункты
Крутящий момент	250-1200 Нм

Редукторы (pучные дублеры) DN.ru MON

Габаритные и установочные размеры затворов дисковых поворотных для абразивных сред DN.ru WBV1632E-2W-Fb Ду40-300 Ру16 корпус - чугун QT450, диск - нерж.сталь 316L, EPDM:

Диаметр	L, мм	H, мм	H1, мм	D2, мм	D1, мм	n-d, мм
DN40	43	147	70	92	125	4-23
DN50	43	147	70	92	125	4-23
DN65	46	155	76	110	145	4-23
DN80	46	164	92	121	160	8-20
DN100	52	175	106	153	180	4-23
DN125	56	194	119	176	210	4-23
DN150	56	206	132	207	240	4-25
DN200	60	237	162	259	295	4-25
DN250	68	282	200	316	355	4-28
DN300	78	311	225	370	410	4-28

Эскиз габаритов затворов дисковых поворотных для абразивных сред DN.ru WBV1632E-2W-Fb Ду40-300 Ру16 корпус - чугун QT450, диск - нерж.сталь 316L, EPDM

Габаритные и установочные размеры поворотных пневмоприводов DN.ru двойного действия PA-DA-XXX:

Модель	A, мм	B, мм	C, мм	D, мм	E, мм	F, мм	G, мм	M, мм	N, мм	O, мм	P, мм
PA-DA(SA)-052	108	153	30	41	72	26	15	80	30	34	20
PA-DA(SA)-065	125	174	36	46	89	26	15	80	30	34	20
PA-DA(SA)-083	152	216	46	55	109	26	15	80	30	34	20
PA-DA(SA)-105	189	279	55	64	134	26	25	80	30	41	20
PA-DA(SA)-130	210	308	67.5	70	157	36	25	80	30	62	30
PA-DA(SA)-140	268	405	76	77	174	36	30	130	30	62	30
PA-DA(SA)-160	310	465	87.5	87.5	199	38	30	130	30	62	30
PA-DA(SA)-210	390	542	113	113	257	38	40	130	30	79	30
PA-DA(SA)-270	510	722	146	146	333	38	52	130	30	79	30

Эскиз габаритов поворотных пневмоприводов DN.ru двойного действия PA-DA-XXX

Габаритные и установочные размеры электропневматических поворотных позиционеров DN.ru YT-1000RSN без обратной связи:

A, мм	224.3
B, мм	165.5
C, мм	117.5
D, мм	132.3
E, мм	6
F, мм	122
G, мм	45
H, мм	45
I, мм	23
J, мм	27
K, мм	32.5
L, мм	35.5
M, мм	91.8
N, мм	37.2
O, мм	43.5
P, мм	26.5
Q, мм	33
R, мм	80.25
S, мм	62.5
T, мм	8

Эскиз габаритов электропневматических поворотных позиционеров DN.ru YT-1000RSN без обратной связи

Габаритные и установочные размеры редукторов (pучных дублеров) DN.ru MON:

Модель	D1, мм	D2, мм	D3, мм	D4, мм	C, мм	M, мм	b1, мм	N, мм	b2, мм	A, мм	B, мм	F, мм	T, мм	Y, мм	H, мм	S, мм	K, мм
HDM-1	50	70	50	70	88	16	14	22	14	90	55	115	44	145	120	53	10
HDM-2	70	102	70	102	110	18	17	22	17	125	64	135	62.5	178	133	56.5	13
HDM-3	102	125	102	125	129	22	22	28	22	140	71	166	70	212	180	68.7	12.5
HDM-4	102	125	125	140	174	30	27	32	27	188.5	93	202	94	280	195	84	15

Эскиз габаритов редукторов (pучных дублеров) DN.ru MON

Материалы деталей затворов дисковых поворотных для абразивных сред DN.ru WBV1632E-2W-Fb Ду40-300 Ру16 корпус - чугун QT450, диск - нерж.сталь 316L, EPDM:

№	Наименование детали	Материал
1	Корпус	чугун QT450
2	Диск	нержавеющая сталь 316L
3	Седловое уплотнение	EPDM + износостойкий материал (siliclone+graphite)
4	Шток	сталь 2Cr13

Эскиз материалов затворов дисковых поворотных для абразивных сред DN.ru WBV1632E-2W-Fb Ду40-300 Ру16 корпус - чугун QT450, диск - нерж.сталь 316L, EPDM

Конструкция поворотных пневмоприводов DN.ru двойного действия PA-DA-XXX:

№	Наименование	Кол-во	Материал
1	Корпус	1	эструдированный алюминий (твердое анодированное покрытие)
2	Боковые заглушки	2	литой алюминий
3	Шестерня	1	нержавеющая сталь (никелированное покрытие)
4	Поршень	2	сталь/алюминий (оксидирование/гальваническая оцинковка)
5	Заглушки	8	нержавеющая сталь
6	Поршневое кольцо	2	NBR
7	Пружины	0-12	пружинная сталь (эпоксидное покрытие)
8	Подшипник поршня	2	инженерный пластик
9	Поршневое кольцо	2	NBR
10	Заглушка	2	NBR
11	Упорное кольцо	2	инженерный пластик
12	Кольцо	1	инженерный пластик
13	Шайба	1	нержавеющая сталь
14	Пружинный зажим	2	нержавеющая сталь
15	Индикатор	1	пластик
16	Корпус индикатора	1	пластик
17	Подшипник	1	инженерный пластик
18	Кулачок	1	сталь (оксидирование/гальваническая оцинковка)
19	Подшипник	1	NBR
20	Подшипник	1	инженерный пластик
21	Подшипник	1	инженерный пластик
22	Уплотнительное кольцо	2	NBR
23	Уплотнительное кольцо	2	NBR
24	Подшипник	2	нержавеющая сталь
25	Гайка регулировки	2	нержавеющая сталь
26	Винт регулировки	2	нержавеющая сталь
27	Втулка	2	алюминий

Эскиз поворотных пневмоприводов DN.ru двойного действия PA-DA-XXX

Материалы деталей редукторов (pучных дублеров) DN.ru MON:

№	Наименование	Материал
1	Шток для монтажа пневмопривода	Сталь 45
2	Уплотнительное кольцо	EPDM
3	Фиксирующая пружина	Пружинная сталь
4	Верхняя торцевая крышка	Сплав алюминия
5	Винт	Сталь 304
6	Фиксирующая скоба (главная тяга)	Сталь 304
7	Корпус	Сплав алюминия
8	Уплотнительное кольцо	EPDM
9	Редуктор	Чугун ВЧ50
10	Переходная муфта	Чугун ВЧ40
11	Шток редуктора	Чугун ВЧ40

Эскиз редукторов (pучных дублеров) DN.ru MON
