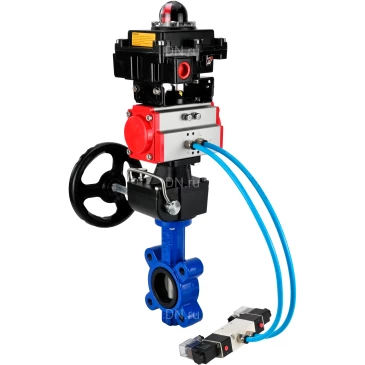

Затворы дисковые поворотные DN.ru WBV1631E-2W-Fb-H Ду50-150 Ру16 LUG корпус-чугун QT450, диск-нержавеющая сталь 304, уплотнение-EPDM, межфланцевые, с пневмоприводом PA-DA, пневмораспределителем 4V320-08 220В, БКВ APL-410N EX и редуктором MON купить в Москве и РФ

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки против часовой стрелки, закрытие - по часовой стрелке.

Приводы пневматические DN.ru поворотные двойного действия PA-DAXXX предназначены для автоматизации процесса управления промышленной арматурой при максимальном значении крутящего момента до 2128 Нм.

Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия.

Ручной дублер с червячной передачей и понижающим редуктором HDM позволяет вручную устанавливать необходимое позиционирование запорного органа на четверть оборота, выступая в качестве альтернативы пневматическим, электрическим или гидравлическим четвертьоборотным приводам. Подходит как для внутренней, так и для наружной установки. Модульная конструкция ручного дублера предназначена для обеспечения наиболее эффективного и действенного решения всего спектра задач ручного переопределения.

Блок концевых выключателей – это электротехническое устройство, предназначенное для размыкания и замыкания рабочей цепи и для визуализации положений запорного органа трубопроводной арматуры. В герметичной коробке, как правило, находятся два механических переключателя рассчитанными на напряжение до 250 В, которые отслеживают положение штока привода и сигнализируют в крайних положениях. Монтируют их сверху на поверхность привода. В верхней части блока концевых выключателей расположена двухцветная полусфера визуального индикатора. Если присоединенная трубопроводная арматура закрыта, то видна только красная часть полусферы с надписью CLOSED; если открыта — только желтая с надписью OPEN. Данный визуальный индикатор хорошо виден издалека, чем упрощает осмотр оборудования, а цветовое различие открытого и закрытого положения уменьшает вероятность ошибочного восприятия информации. Благодаря использованию БКВ становится возможным передавать информацию о положении трубопроводной арматуры (открыто/закрыто) в автоматизированные системы управления, что позволяет повысить надежность системы в целом и упрощает проведение диагностики при обнаружении неисправностей.

Технические параметры затворов дисковых поворотных DN.ru WBV1631E-2W-Fb-H Ду50-150 Ру16 LUG корпус-чугун QT450, диск-нержавеющая сталь 304, уплотнение-EPDM, межфланцевых, с пневмоприводом PA-DA, пневмораспределителем 4V320-08 220В, БКВ APL-410N EX и редуктором MON:

Наименование	Значение
Давление номинальное PN, бар	16
Температура рабочей среды, °С	от -20 до 100
Применение	водоснабжение, теплоснабжение
Присоединение к трубопроводу	Межфланцевый (резьбовые проушины)
Тип затвора	поворотный дисковый
Класс герметичности	A по ГОСТ 9544
Тип управления	пневмопривод
Страна производитель	Россия

Затворы дисковые поворотные DN.ru WBV1631E-2W-Fb-H Ду50-150 Ру16 LUG корпус-чугун QT450, диск-нержавеющая сталь 304, уплотнение-EPDM, межфланцевые, с пневмоприводом PA-DA, пневмораспределителем 4V320-08 220В, БКВ APL-410N EX и редуктором MON

Габариты и размеры затворов дисковых поворотных DN.ru WBV1631E-2W-Fb-H Ду50-150 Ру16 LUG корпус-чугун QT450, диск-нержавеющая сталь 304, уплотнение-EPDM, межфланцевых, с пневмоприводом PA-DA, пневмораспределителем 4V320-08 220В, БКВ APL-410N EX и редуктором MON:

Модель	Н, мм	A, мм	E, мм	Н1, мм
Ду50	203	174	89	120
Ду65	224	174	89	120
Ду80	248	216	109	133
Ду100	277.5	216	109	133
Ду125	317.5	279	134	180
Ду150	354.5	279	134	180

Затворы дисковые поворотные DN.ru WBV1631E-2W-Fb-H Ду50-150 Ру16 LUG корпус-чугун QT450, диск-нержавеющая сталь 304, уплотнение-EPDM, межфланцевые, с пневмоприводом PA-DA, пневмораспределителем 4V320-08 220В, БКВ APL-410N EX и редуктором MON

Эскиз габариты и размеры затворов дисковых поворотных DN.ru WBV1631E-2W-Fb-H Ду50-150 Ру16 LUG корпус-чугун QT450, диск-нержавеющая сталь 304, уплотнение-EPDM, межфланцевых, с пневмоприводом PA-DA, пневмораспределителем 4V320-08 220В, БКВ APL-410N EX и редуктором MON

Таблица деталей и материалов затворов дисковых поворотных DN.ru WBV1631E-2W-Fb-H Ду50-150 Ру16 LUG корпус-чугун QT450, диск-нержавеющая сталь 304, уплотнение-EPDM, межфланцевых, с пневмоприводом PA-DA, пневмораспределителем 4V320-08 220В, БКВ APL-410N EX и редуктором MON:

№	Детали	Материал
1	Корпус	чугун QT450 (аналог ВЧ 45)
2	Диск	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
3	Седловое уплотнение	EPDM
4	Шток	нержавеющая сталь AISI 316 (аналог 08Х17Н13М2)

Эскиз деталей и материалов затворов дисковых поворотных DN.ru WBV1631E-2W-Fb-H Ду50-150 Ру16 LUG корпус-чугун QT450, диск-нержавеющая сталь 304, уплотнение-EPDM, межфланцевых, с пневмоприводом PA-DA, пневмораспределителем 4V320-08 220В, БКВ APL-410N EX и редуктором MON

Технические параметры пневмопривода DN.ru

Наименование	Значение
Давление управления, бар	2 ÷ 8

Пневмопривод DN.ru

Габариты и размеры пневмопривода DN.ru

Модель привода	DA-065	DA-083	DA-105
G, мм	15	15	25
М, мм	80	80	80
N, мм	30	30	30
Ф0, мм	34	34	41
Р, мм	20	20	20
B1, мм	174	216	279
C, мм	36	46	55
E, мм	89	109	134
J	4-M6x10	4-M6x10	4-M8x12
К	4-М8х12	4-М8х12	4-М10х16
F, мм	26	26	26
А1, мм	125	152	189
D, мм	46	55	64
L, мм	14х14	17х17	22х22
H	F05	F05	F07
I	F07	F07	F10

Эскиз габаритов и размеров пневмопривода DN.ru

Таблица деталей и материалов пневмопривода DN.ru

№	Наименование	Кол-во	Материал	Покрытие
1	Корпус	1	эструдированный алюминий	твердое анодированное
2	Боковые заглушки	2	литой алюминий
3	Шестерня	1	нержавеющая сталь	никелированное
4	Поршень	2	сталь/алюминий	оксидирование/ гальваническая оцинковка
5	Заглушки	8	нержавеющая сталь
6	Поршневое кольцо	2	NBR
7	Пружины	0-12	пружинная сталь	эпоксидное покрытие
8	Подшипник поршня	2	инженерный пластик
9	Поршневое кольцо	2	NBR
10	Заглушка	2	NBR
11	Упорное кольцо	2	инженерный пластик
12	Кольцо	1	инженерный пластик
13	Шайба	1	нержавеющая сталь
14	Пружинный зажим	2	нержавеющая сталь
15	Индикатор	1	пластик
16	Корпус индикатора	1	пластик
17	Подшипник	1	инженерный пластик
18	Кулачок	1	сталь	оксидирование/ гальваническая оцинковка
19	Подшипник	1	NBR
20	Подшипник	1	инженерный пластик
21	Подшипник	1	инженерный пластик
22	Уплотнительное кольцо	2	NBR
23	Уплотнительное кольцо	2	NBR
24	Подшипник	2	нержавеющая сталь
25	Гайка регулировки	2	нержавеющая сталь
26	Винт регулировки	2	нержавеющая сталь
27	Втулка	2	алюминий

Технические параметры пневмораспределителя DN.ru 4V320-08 220В

Наименование	Значение
Тип пневмораспределителя	золотниковый
Модель пневмораспределителя	4V320-08 220В
Рабочее давление, бар	1.5 ÷ 8
Напряжение питания	220В
Частота срабатывания, цикл/сек	5

Пневмораспределитель DN.ru 4V320-08 220В

Габариты и размеры пневмораспределителя DN.ru 4V320-08 220В

Модель пневмораспределителя	4V320-08
A, мм	71.9
B, мм	45
C, мм	94.4
D, мм	27
E, мм	69
F, мм	40
I, мм	24
K, мм	40
L, мм	188.8
M, мм	69.4
N, мм	50
O, мм	82.4
P, мм	24
S, мм	20
T, мм	6.5
U, мм	2.4
V, мм	4
H, мм	82.4

Эскиз габаритов и размеров пневмораспределителя DN.ru 4V320-08 220В

Технические параметры ручного дублера DN.ru MON

Наименование	Значение
Модель ручного дублера	MON
Климатическое исполнение	У,УХЛ,Т,ОМ
Способ монтажа	горизонтальный/вертикальный
Степень защиты, IP	67
Тип присоединения	ISO 5211

Ручной дублер DN.ru MON

Габариты и размеры ручного дублера DN.ru MON:

Модель	MON1-250-T26-ISO	MON2-450-T28-ISO	MON3-700-T38-ISO
b1, мм	14	17	22
N, мм	22	22	28
b2, мм	14	17	22
M, мм	16	18	22
D1, мм	Ø50	Ø70	Ø102
4-M1, мм	4-M6	4-M8	4-M10
D2, мм	Ø70	Ø102	Ø125
4-M2, мм	4-M8	4-M10	4-M12
E, мм	70х70	95х95	114х114
D3, мм	Ø50	Ø70	Ø102
4-Ø1, мм	4-Ø6.5	4-Ø8.5	4-Ø10.5
D4, мм	Ø70	Ø102	Ø125
4-Ø2, мм	4-Ø8.5	4-Ø10.5	4-Ø12.5
A, мм	90	125	140
B, мм	55	64	71
ØC, мм	Ø88	Ø110	Ø129
F, мм	115	135	166
T, мм	44	62.5	70
Y, мм	145	178	212
H, мм	120	133	180
S, мм	53	56.5	68.7
K, мм	10	13	12.5
Ø штурвала, мм	180	200	280

Эскиз габаритов и размеров ручного дублера DN.ru MON

Таблица деталей и материалов ручного дублера DN.ru MON:

№ п/п	Детали	Материал
1	Шток для монтажа пневмопривода	сталь 45
2, 8	Уплотнительное кольцо	EPDM
3	Фиксирующая пружина	пружинная сталь
4	Верхняя торцевая крышка	сплав алюминия
5	Винт	сталь 304
6	Фиксирующая скоба (главная тяга)	сталь 304
7	Корпус	сплав алюминия
9	Редуктор	чугун ВЧ50
10	Переходная муфта	чугун ВЧ40
11	Шток редуктора	чугун ВЧ40

Эскиз деталей и материалов ручного дублера DN.ru MON

Технические параметры блока концевых выключателей DN.ru APL-410N EX

Наименование	Значение
Модель блока концевых выключателей	APL-410N EX
Срок службы, лет	10

Блок концевых выключателей DN.ru APL-410N EX

Габариты и размеры блока концевых выключателей DN.ru APL-410N EX

Модель	D, мм	D1, мм	Н, мм	L, мм	B, мм	M, мм
APL-410N EX	9.5	5	174	177	178	8

Эскиз габаритов и размеров блока концевых выключателей DN.ru APL-410N EX

Таблица деталей и материалов блока концевых выключателей DN.ru APL-410N EX

№ п/п	Деталь	Материал
1	Визуальный индикатор	ABS пластик / поликарбонат
2	Крышка визуального индикатора	поликарбонат
3	Этикетка
4	Винты крышки	нержавеющая сталь
5	Крышка корпуса БКВ	литье алюминия под давлением
6	Вал	нержавеющая сталь
7	Концевые выключатели
8	Кулачки (эксцентрики)	поликарбонат
9	Корпус БКВ	литье алюминия под давлением
10	Клеммник
11	Клемма заземления	нержавеющая сталь
12	Отверстие (резьба) для кабельного ввода
13	Кронштейн	нержавеющая сталь
