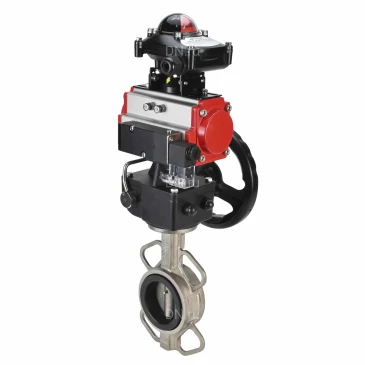

Затворы дисковые поворотные DN.ru WBV3131N-2W-Fb Ду50-250 Ру16, нержавеющая сталь 304, уплотнение - NBR, с пневмоприводом DN.ru PA-DA-XXX, пневмораспределителем DN.ru 4M310-08 24В, БКВ DN.ru APL-210N и ручным дублером DN.ru MON

Сортировать по:

Показывать по:

Затвор дисковый поворотный DN.ru WBV3131N-2W-Fb-H Ду50 Ру16, нержавеющая сталь 304, уплотнение - NBR, с пневмоприводом DN.ru PA-DA-065, пневмораспределителем DN.ru 4M310-08 24В, БКВ DN.ru APL-210N и ручным дублером DN.ru MON1-250-T26-ISO

Описание

Производитель: DN.ru, Россия

Тип затвора: поворотный дисковый

Серия бренда: WBV3131N-2W-Fb-H

Диаметр условный: 50 мм

Давление условное: 16 бар

Строительная длина: 43 мм

Температура рабочей среды макс.: 90 °С

Тип присоединения: межфланцевый

Управление: С пневмоприводом

Класс материала корпуса: нержавеющая сталь

Класс материала диска: нержавеющая сталь

Материал уплотнения: NBR

Применение: вода, масла, углеводороды

Вес: 7.54 кг

Категория: Затворы с пневмоприводом

Артикул: D050-43645

Доставим в город Москва:

В наличии:

34 852 ₽ $ €

до 2024-12-03

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Затвор дисковый поворотный DN.ru WBV3131N-2W-Fb-H Ду65 Ру16, нержавеющая сталь 304, уплотнение - NBR, с пневмоприводом DN.ru PA-DA-065, пневмораспределителем DN.ru 4M310-08 24В, БКВ DN.ru APL-210N и ручным дублером DN.ru MON1-250-T26-ISO

Описание

Производитель: DN.ru, Россия

Тип затвора: поворотный дисковый

Серия бренда: WBV3131N-2W-Fb-H

Диаметр условный: 65 мм

Давление условное: 16 бар

Строительная длина: 46 мм

Температура рабочей среды макс.: 90 °С

Тип присоединения: межфланцевый

Управление: С пневмоприводом

Класс материала корпуса: нержавеющая сталь

Класс материала диска: нержавеющая сталь

Материал уплотнения: NBR

Применение: вода, масла, углеводороды

Вес: 7.84 кг

Категория: Затворы с пневмоприводом

Артикул: D050-43646

Доставим в город Москва:

В наличии:

36 159 ₽ $ €

до 2024-12-03

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Затвор дисковый поворотный DN.ru WBV3131N-2W-Fb-H Ду80 Ру16, нержавеющая сталь 304, уплотнение - NBR, с пневмоприводом DN.ru PA-DA-083, пневмораспределителем DN.ru 4M310-08 24В, БКВ DN.ru APL-210N и ручным дублером DN.ru MON2-450-T28-ISO

Описание

Производитель: DN.ru, Россия

Тип затвора: поворотный дисковый

Серия бренда: WBV3131N-2W-Fb-H

Диаметр условный: 80 мм

Давление условное: 16 бар

Строительная длина: 46 мм

Температура рабочей среды макс.: 90 °С

Тип присоединения: межфланцевый

Управление: С пневмоприводом

Класс материала корпуса: нержавеющая сталь

Класс материала диска: нержавеющая сталь

Материал уплотнения: NBR

Применение: вода, масла, углеводороды

Вес: 11.14 кг

Категория: Затворы с пневмоприводом

Артикул: D050-43647

Доставим в город Москва:

В наличии:

47 083 ₽ $ €

до 2024-12-03

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Затвор дисковый поворотный DN.ru WBV3131N-2W-Fb-H Ду100 Ру16, нержавеющая сталь 304, уплотнение - NBR, с пневмоприводом DN.ru PA-DA-083, пневмораспределителем DN.ru 4M310-08 24В, БКВ DN.ru APL-210N и ручным дублером DN.ru MON2-450-T28-ISO

Описание

Производитель: DN.ru, Россия

Тип затвора: поворотный дисковый

Серия бренда: WBV3131N-2W-Fb-H

Диаметр условный: 100 мм

Давление условное: 16 бар

Строительная длина: 52 мм

Температура рабочей среды макс.: 90 °С

Тип присоединения: межфланцевый

Управление: С пневмоприводом

Класс материала корпуса: нержавеющая сталь

Класс материала диска: нержавеющая сталь

Материал уплотнения: NBR

Применение: вода, масла, углеводороды

Вес: 12.44 кг

Категория: Затворы с пневмоприводом

Артикул: D050-43648

Доставим в город Москва:

В наличии:

48 391 ₽ $ €

до 2024-12-03

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Затвор дисковый поворотный DN.ru WBV3131N-2W-Fb-H Ду125 Ру16, нержавеющая сталь 304, уплотнение - NBR, с пневмоприводом DN.ru PA-DA-105, пневмораспределителем DN.ru 4M310-08 24В, БКВ DN.ru APL-210N и ручным дублером DN.ru MON3-700-T38-ISO

Описание

Производитель: DN.ru, Россия

Тип затвора: поворотный дисковый

Серия бренда: WBV3131N-2W-Fb-H

Диаметр условный: 125 мм

Давление условное: 16 бар

Строительная длина: 56 мм

Температура рабочей среды макс.: 90 °С

Тип присоединения: межфланцевый

Управление: С пневмоприводом

Класс материала корпуса: нержавеющая сталь

Класс материала диска: нержавеющая сталь

Материал уплотнения: NBR

Применение: вода, масла, углеводороды

Вес: 19.34 кг

Категория: Затворы с пневмоприводом

Артикул: D050-43649

Доставим в город Москва:

В наличии:

60 032 ₽ $ €

до 2024-12-03

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Затвор дисковый поворотный DN.ru WBV3131N-2W-Fb-H Ду150 Ру16, нержавеющая сталь 304, уплотнение - NBR, с пневмоприводом DN.ru PA-DA-105, пневмораспределителем DN.ru 4M310-08 24В, БКВ DN.ru APL-210N и ручным дублером DN.ru MON3-700-T38-ISO

Описание

Производитель: DN.ru, Россия

Тип затвора: поворотный дисковый

Серия бренда: WBV3131N-2W-Fb-H

Диаметр условный: 150 мм

Давление условное: 16 бар

Строительная длина: 56 мм

Температура рабочей среды макс.: 90 °С

Тип присоединения: межфланцевый

Управление: С пневмоприводом

Класс материала корпуса: нержавеющая сталь

Класс материала диска: нержавеющая сталь

Материал уплотнения: NBR

Применение: вода, масла, углеводороды

Вес: 20.04 кг

Категория: Затворы с пневмоприводом

Артикул: D050-43650

Доставим в город Москва:

В наличии:

65 014 ₽ $ €

до 2024-12-03

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Затвор дисковый поворотный DN.ru WBV3131N-2W-Fb-H Ду200 Ру16, нержавеющая сталь 304, уплотнение - NBR, с пневмоприводом DN.ru PA-DA-140, пневмораспределителем DN.ru 4M310-08 24В, БКВ DN.ru APL-210N и ручным дублером DN.ru MON4-1200-T54-ISO

Описание

Производитель: DN.ru, Россия

Тип затвора: поворотный дисковый

Серия бренда: WBV3131N-2W-Fb-H

Диаметр условный: 200 мм

Давление условное: 16 бар

Строительная длина: 60 мм

Температура рабочей среды макс.: 90 °С

Тип присоединения: межфланцевый

Управление: С пневмоприводом

Класс материала корпуса: нержавеющая сталь

Класс материала диска: нержавеющая сталь

Материал уплотнения: NBR

Применение: вода, масла, углеводороды

Вес: 39.34 кг

Категория: Затворы с пневмоприводом

Артикул: D050-43651

Доставим в город Москва:

В наличии:

97 936 ₽ $ €

до 2024-12-03

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Затвор дисковый поворотный DN.ru WBV3131N-2W-Fb-H Ду250 Ру16, нержавеющая сталь 304, уплотнение - NBR, с пневмоприводом DN.ru PA-DA-160, пневмораспределителем DN.ru 4M310-08 24В, БКВ DN.ru APL-210N и ручным дублером DN.ru MON4-1200-T54-ISO

Описание

Производитель: DN.ru, Россия

Тип затвора: поворотный дисковый

Серия бренда: WBV3131N-2W-Fb-H

Диаметр условный: 250 мм

Давление условное: 16 бар

Строительная длина: 68 мм

Температура рабочей среды макс.: 90 °С

Тип присоединения: межфланцевый

Управление: С пневмоприводом

Класс материала корпуса: нержавеющая сталь

Класс материала диска: нержавеющая сталь

Материал уплотнения: NBR

Применение: вода, масла, углеводороды

Вес: 51.94 кг

Категория: Затворы с пневмоприводом

Артикул: D050-43652

Доставим в город Москва:

В наличии:

147 690 ₽ $ €

до 2024-12-03

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности.
Принцип работы: Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки против часовой стрелки, закрытие - по часовой стрелке.
Приводы пневматические DN.ru поворотные двойного действия PA-DA-XXX и приводы пневматические поворотные с возвратной пружиной PA-SA-XXX предназначены для автоматизации процесса управления промышленной арматурой при максимальном значении крутящего момента до 2128 Нм.
Пневмораспределители используются для управления в пневмосистемах, имеющих стыковочную поверхность NAMUR, для установки распределителей через сквозные отверстия в корпусе. Электромагнитное управление, осуществляется при помощи катушек напряжения 12-AC, 12-DC, 24-AC, 24-DC, 110-AC, 220-AC. В зависимости от модели, распределители имеют одностороннее или двухстороннее управление. Пневмораспределители с электромагнитным управлением имеют широкую линейку моделей и включают в себя распространенные виды переключения для трех (3/2) и пяти (5/2 и 5/3) линейных пневмораспределителей. Предназначены для использования с четвертьоборотными пневмоприводами.
Блок концевых выключателей предназначен для визуальной и электрической сигнализации конечных положений запорного органа арматуры: клапана, крана или дискового затвора. Устанавливается сверху на поверхность пневматического привода и соединен с валом привода стандарт DIN. В герметичной коробке, как правило, находятся два датчика, которые отслеживают положение вала привода и сигнализируют в крайних положениях. В качестве датчиков используются микровыключатели OMRON, индуктивные датчики или герконы.
Ручной дублер с червячной передачей и понижающим редуктором HDM позволяет вручную устанавливать необходимое позиционирование запорного органа на четверть оборота, выступая в качестве альтернативы пневматическим, электрическим или гидравлическим четвертьоборотным приводам. Подходит как для внутренней, так и для наружной установки. Модульная конструкция ручного дублера предназначена для обеспечения наиболее эффективного и действенного решения всего спектра задач ручного переопределения.

Технические характеристики затворов дисковых поворотных DN.ru WBV3131N-2W-Fb Ду50-300 Ру16, нержавеющая сталь 304, NBR:

Характеристика	Значение
Тип затвора	поворотный дисковый
Диаметр	50-250 мм
Давление номинальное	16 бар
Температура рабочей среды	от -10 до +90°C
Применение	водоснабжение, теплоснабжение, Химическая промышленность, Нефтегазовая промышленность, Пищевая промышленность, Целлюлозно-бумажная промышленность
Тип присоединения	межфланцевый
Тип управления	пневмопривод
Класс герметичности	A
Страна производитель	Россия
Срок службы	10 лет
Гарантия	12 мес.

Затворы дисковые поворотные DN.ru WBV3131N-2W-Fb Ду50-250 Ру16, нержавеющая сталь 304, уплотнение - NBR, с пневмоприводом DN.ru PA-DA-XXX, пневмораспределителем DN.ru 4M310-08 24В, БКВ DN.ru APL-210N и ручным дублером DN.ru MON

Технические характеристики поворотных пневмоприводов DN.ru двойного действия PA-DA-XXX:

Характеристика	Значение
Тип пневмопривода	двойного действия
Крутящий момент привода	43-802 Нм
Номинальное давление	12 бар
Рабочее давление	2...8 бар
Максимальный диаметр частиц	менее 30 мкм2
Рабочая среда	фильтрованный сжатый воздух или неагрессивные газы, масла
Диапазон регулировки	± 5° для вращения при 0° и 90°
Подача воздуха	G1/4"
Температура рабочей среды	от–20 до +80 °C
Тип присоединения	ISO 5211

Поворотные пневмоприводы DN.ru двойного действия PA-DA-XXX

Технические характеристики пневмораспределителей DN.ru 4M310-08 24В:

Характеристика	Значение
Модель пневмораспределителя	4M310-08 24В
Напряжение питания	24 В
Конструкция	золотникового типа
Номинальное давление	12 бар
Рабочее давление	1.5...8 бар
Температура окружающей среды	от +5 до +50 ⁰C
Рабочая среда	фильтрованный сжатый воздух
Частота срабатывания	5 циклов/с
Степень защиты	IP65
Крепление	через сквозные отверстия в корпусе
Материал корпуса	анодированный алюминий
Время отклика	0,05 с

Пневмораспределители DN.ru 4M310-08 24В

Технические характеристики блоков концевых выключателей DN.ru APL-210N:

Характеристика	Значение
Модель блока концевых выключателей	APL-210N
Защита	всепогодный IP65
Температура окружающей среды	от -40°C до +80°C
Резьба кабельного ввода	2 x NPT1/2”
Клеммная колодка	8 ячеек 0.08-2.6мм2
Напряжение	12В, 24В, 38В, 48В, 110В, 220В, 250В
Датчик	2 SPDT электромеханических микровыключателя OMRON V151-1C25
Внешнее покрытие	полиэстеровое покрытие (чёрный)
Вал	стандартный (17 мм)

Блоки концевых выключателей DN.ru APL-210N

Технические характеристики редукторов (pучных дублеров) DN.ru MON:

Характеристика	Значение
Режим работы	повторно-кратковременный, реверсивный
Рабочая среда	фильтрованный сжатый воздух или неагрессивные газы, масла
Рабочая температура	от -20°C до +80°C
Климатическое исполнение	У, УХЛ, Т, ОМ
Ход	механический предел 0-90°
Степень защиты	IP67
Тип присоединения	ISO 5211
Применение	водоснабжение, отопление, пожаротушение, тепловые пункты
Крутящий момент	250-1200 Нм

Редукторы (pучные дублеры) DN.ru MON

Габаритные и установочные размеры затворов дисковых поворотных DN.ru WBV3131N-2W-Fb Ду50-300 Ру16, нержавеющая сталь 304, NBR:

Диаметр	A, мм	B, мм	C, мм	PCD, мм	ØD, мм	H, мм	Q°
DN50	72.5	130.5	43	125	19	220	45
DN65	77.5	146.5	46	145	19	220	45
DN80	92	156	46	160	19	220	22.5
DN100	109	168.5	52	180	19	260	22.5
DN125	127	190.5	56	210	19	260	22.5
DN150	141	213.5	56	240	23	260	22.5
DN200	166	246.5	60	295	23	-	15
DN250	203	283	68	355	28	-	15
DN300	236	318	78	410	28	-	15

Эскиз габаритов затворов дисковых поворотных DN.ru WBV3131N-2W-Fb Ду50-300 Ру16, нержавеющая сталь 304, NBR

Габаритные и установочные размеры поворотных пневмоприводов DN.ru двойного действия PA-DA-XXX:

Модель	A, мм	B, мм	C, мм	D, мм	E, мм	F, мм	G, мм	M, мм	N, мм	O, мм	P, мм
PA-DA(SA)-052	108	153	30	41	72	26	15	80	30	34	20
PA-DA(SA)-065	125	174	36	46	89	26	15	80	30	34	20
PA-DA(SA)-083	152	216	46	55	109	26	15	80	30	34	20
PA-DA(SA)-105	189	279	55	64	134	26	25	80	30	41	20
PA-DA(SA)-130	210	308	67.5	70	157	36	25	80	30	62	30
PA-DA(SA)-140	268	405	76	77	174	36	30	130	30	62	30
PA-DA(SA)-160	310	465	87.5	87.5	199	38	30	130	30	62	30
PA-DA(SA)-210	390	542	113	113	257	38	40	130	30	79	30
PA-DA(SA)-270	510	722	146	146	333	38	52	130	30	79	30

Эскиз габаритов поворотных пневмоприводов DN.ru двойного действия PA-DA-XXX

Габаритные и установочные размеры пневмораспределителей DN.ru 4M310-08 24В:

Все размеры представлены на эскизе

Эскиз габаритов пневмораспределителей DN.ru 4M310-08 24В

Габаритные и установочные размеры блоков концевых выключателей DN.ru APL-210N:

Глубина, мм	112
Высота, мм	77
Ширина, мм	88

Эскиз габаритов блоков концевых выключателей DN.ru APL-210N

Габаритные и установочные размеры редукторов (pучных дублеров) DN.ru MON:

Модель	D1, мм	D2, мм	D3, мм	D4, мм	C, мм	M, мм	b1, мм	N, мм	b2, мм	A, мм	B, мм	F, мм	T, мм	Y, мм	H, мм	S, мм	K, мм
HDM-1	50	70	50	70	88	16	14	22	14	90	55	115	44	145	120	53	10
HDM-2	70	102	70	102	110	18	17	22	17	125	64	135	62.5	178	133	56.5	13
HDM-3	102	125	102	125	129	22	22	28	22	140	71	166	70	212	180	68.7	12.5
HDM-4	102	125	125	140	174	30	27	32	27	188.5	93	202	94	280	195	84	15

Эскиз габаритов редукторов (pучных дублеров) DN.ru MON

Материалы деталей затворов дисковых поворотных DN.ru WBV3131N-2W-Fb Ду50-300 Ру16, нержавеющая сталь 304, NBR:

№	Наименование детали	Материал
1	Корпус	нержавеющая сталь 304
2	Диск	нержавеющая сталь 304
3	Седловое уплотнение	NBR
4	Шток	нержавеющая сталь SS 416
5	Рукоятка	углеродистая сталь

Эскиз материалов затворов дисковых поворотных DN.ru WBV3131N-2W-Fb Ду50-300 Ру16, нержавеющая сталь 304, NBR

Конструкция поворотных пневмоприводов DN.ru двойного действия PA-DA-XXX:

№	Наименование	Кол-во	Материал
1	Корпус	1	эструдированный алюминий (твердое анодированное покрытие)
2	Боковые заглушки	2	литой алюминий
3	Шестерня	1	нержавеющая сталь (никелированное покрытие)
4	Поршень	2	сталь/алюминий (оксидирование/гальваническая оцинковка)
5	Заглушки	8	нержавеющая сталь
6	Поршневое кольцо	2	NBR
7	Пружины	0-12	пружинная сталь (эпоксидное покрытие)
8	Подшипник поршня	2	инженерный пластик
9	Поршневое кольцо	2	NBR
10	Заглушка	2	NBR
11	Упорное кольцо	2	инженерный пластик
12	Кольцо	1	инженерный пластик
13	Шайба	1	нержавеющая сталь
14	Пружинный зажим	2	нержавеющая сталь
15	Индикатор	1	пластик
16	Корпус индикатора	1	пластик
17	Подшипник	1	инженерный пластик
18	Кулачок	1	сталь (оксидирование/гальваническая оцинковка)
19	Подшипник	1	NBR
20	Подшипник	1	инженерный пластик
21	Подшипник	1	инженерный пластик
22	Уплотнительное кольцо	2	NBR
23	Уплотнительное кольцо	2	NBR
24	Подшипник	2	нержавеющая сталь
25	Гайка регулировки	2	нержавеющая сталь
26	Винт регулировки	2	нержавеющая сталь
27	Втулка	2	алюминий

Эскиз поворотных пневмоприводов DN.ru двойного действия PA-DA-XXX

Материалы деталей редукторов (pучных дублеров) DN.ru MON:

№	Наименование	Материал
1	Шток для монтажа пневмопривода	Сталь 45
2	Уплотнительное кольцо	EPDM
3	Фиксирующая пружина	Пружинная сталь
4	Верхняя торцевая крышка	Сплав алюминия
5	Винт	Сталь 304
6	Фиксирующая скоба (главная тяга)	Сталь 304
7	Корпус	Сплав алюминия
8	Уплотнительное кольцо	EPDM
9	Редуктор	Чугун ВЧ50
10	Переходная муфта	Чугун ВЧ40
11	Шток редуктора	Чугун ВЧ40

Технические характеристики затворов дисковых поворотных DN.ru WBV3131N-2W-Fb Ду50-300 Ру16, нержавеющая сталь 304, NBR:

Технические характеристики поворотных пневмоприводов DN.ru двойного действия PA-DA-XXX:

Поворотные пневмоприводы DN.ru двойного действия PA-DA-XXX

Технические характеристики пневмораспределителей DN.ru 4M310-08 24В:

Пневмораспределители DN.ru 4M310-08 24В

Технические характеристики блоков концевых выключателей DN.ru APL-210N:

Блоки концевых выключателей DN.ru APL-210N

Технические характеристики редукторов (pучных дублеров) DN.ru MON:

Редукторы (pучные дублеры) DN.ru MON

Габаритные и установочные размеры затворов дисковых поворотных DN.ru WBV3131N-2W-Fb Ду50-300 Ру16, нержавеющая сталь 304, NBR:

Эскиз габаритов затворов дисковых поворотных DN.ru WBV3131N-2W-Fb Ду50-300 Ру16, нержавеющая сталь 304, NBR

Габаритные и установочные размеры поворотных пневмоприводов DN.ru двойного действия PA-DA-XXX:

Эскиз габаритов поворотных пневмоприводов DN.ru двойного действия PA-DA-XXX

Габаритные и установочные размеры пневмораспределителей DN.ru 4M310-08 24В:

Эскиз габаритов пневмораспределителей DN.ru 4M310-08 24В

Габаритные и установочные размеры блоков концевых выключателей DN.ru APL-210N:

Эскиз габаритов блоков концевых выключателей DN.ru APL-210N

Габаритные и установочные размеры редукторов (pучных дублеров) DN.ru MON:

Эскиз габаритов редукторов (pучных дублеров) DN.ru MON

Материалы деталей затворов дисковых поворотных DN.ru WBV3131N-2W-Fb Ду50-300 Ру16, нержавеющая сталь 304, NBR:

Эскиз материалов затворов дисковых поворотных DN.ru WBV3131N-2W-Fb Ду50-300 Ру16, нержавеющая сталь 304, NBR

Конструкция поворотных пневмоприводов DN.ru двойного действия PA-DA-XXX:

Эскиз поворотных пневмоприводов DN.ru двойного действия PA-DA-XXX

Материалы деталей редукторов (pучных дублеров) DN.ru MON:

Эскиз редукторов (pучных дублеров) DN.ru MON

Москва. Пункт выдачи.
