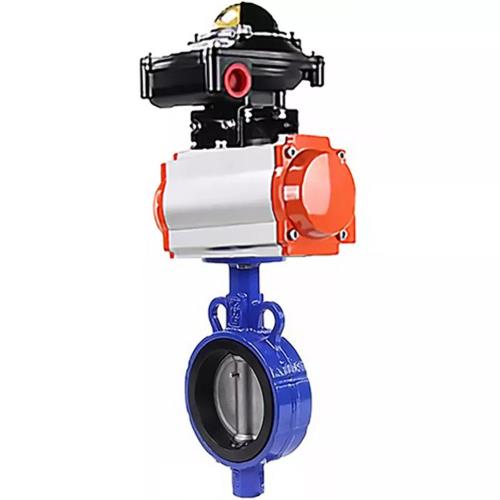

Затворы дисковые поворотные DN.ru WBV0232E-2W-Fb Ду25-32 Ру16 с пневмоприводом PA-DA-065 и БКВ APL-410N EX

Сортировать по:

Показывать по:

Затвор дисковый поворотный DN.ru WBV0232E-2W-Fb-H Ду32 Ру16, корпус - алюминевый сплав, диск - нержавеющая сталь 316L, уплотнение - EPDM, с пневмоприводом PA-DA-065 двойного действия, с БКВ APL-410N EX

Описание

Производитель: DN.ru, Россия

Тип затвора: поворотный дисковый

Серия бренда: WBV0232E-2W-Fb-H

Диаметр условный: 32 мм

Давление условное: 16 бар

Строительная длина: 36 мм

Температура рабочей среды макс.: 120 °С

Тип присоединения: межфланцевый

Управление: С пневмоприводом

Класс материала корпуса: Алюминиевый сплав

Класс материала диска: нержавеющая сталь

Материал уплотнения: EPDM

Применение: вода, воздух, нейтральные среды

Вес: 4.05 кг

Категория: Затворы с пневмоприводом

Артикул: D050-26053

Доставим в город Москва:

В наличии:

25 126 ₽ $ €

до 2024-12-30

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Затвор дисковый поворотный DN.ru WBV0232E-2W-Fb-H Ду25 Ру16, корпус - алюминевый сплав, диск - нержавеющая сталь 316L, уплотнение - EPDM, с пневмоприводом PA-DA-065 двойного действия, с БКВ APL-410N EX

Описание

Производитель: DN.ru, Россия

Тип затвора: поворотный дисковый

Серия бренда: WBV0232E-2W-Fb-H

Диаметр условный: 25 мм

Давление условное: 16 бар

Строительная длина: 36 мм

Температура рабочей среды макс.: 120 °С

Тип присоединения: межфланцевый

Управление: С пневмоприводом

Класс материала корпуса: Алюминиевый сплав

Класс материала диска: нержавеющая сталь

Материал уплотнения: EPDM

Применение: вода, воздух, нейтральные среды

Вес: 4.05 кг

Категория: Затворы с пневмоприводом

Артикул: D050-26052

Доставим в город Москва:

В наличии:

25 126 ₽ $ €

до 2024-12-30

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Затвор дисковый поворотный DN.ru модель DN.ru WBV0232E-2W-Fb PA-DA APL-410N EX предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности.

Пневматические поворотные приводы DN.ru-DA предназначены для автоматизации процесса управления промышленной запорной арматурой - затворами, шаровыми кранами. Пневматические приводы Dn.ru рассчитаны на эксплуатацию как в помещениях, так и на открытом воздухе. Все внутренние и внешние детали имеют антикоррозийное покрытие.

Блок концевых выключателей APL-410N EX предназначен для визуальной и электрической сигнализации конечных положений запорного органа арматуры. Устанавливается сверху на поверхность пневматического привода и соединен с валом привода - стандарт DIN. В герметичной коробке, как правило, находятся два датчика, которые отслеживают положение вала привода и сигнализируют в крайних положениях. Визуальную индикацию положения можно наблюдать на корпусе блока имеется 3D визуальный индикатор КРАСНЫЙ–ЗАКРЫТО и ЖЁЛТЫЙ-ОТКРЫТО.

Технические характеристики затворов дисковых поворотных DN.ru DN.ru WBV0232E-2W-Fb PA-DA APL-410N EX Ру16

Номинальный диаметр DN, мм	25 / 32
Рабочее давление PN, бар	16
Температура рабочей среды t, ⁰C	от -20 до +120
Рабочая среда	холодная и горячая вода, воздух без примесей масла и жира, иные среды нейтральные к материалу
Направление потока	двустороннее
Тип управления	рукоятка
Присоединение к трубопроводу	межфланцевое
Материал корпуса	алюминиевый сплав

Затворы дисковые поворотные DN.ru WBV0232E-2W-Fb Ду25-32 Ру16 с пневмоприводом PA-DA-065 и БКВ APL-410N EX

Эскиз материалов затвора DN.ru DN.ru WBV0232E-2W-Fb PA-DA APL-410N EX Ру16

Материалы деталей затвора DN.ru DN.ru WBV0232E-2W-Fb PA-DA APL-410N EX Ру16

№ п/п	Наименование детали	Материал
1	Корпус	алюминиевый сплав
2	Седловое уплотнение	EPDM
3	Штифт	нерж стал SS304
4	Диск	нержавеющая сталь 316L
5	Шток	нерж стал SS410
6	Уплотнительное кольцо	EPDM
7	Пластина	сталь 45
8	Ручка	ковкое железо
9	Болт	нерж сталь SS201
10	Прокладка	нерж сталь SS201
11	Гайка	нерж сталь SS201
12	Прокладка	нерж сталь SS201

Технические характеристики пневмоприводов DN.ru-DA

Конструкция	Двойного действия
Номинальное давление PN, бар	12
Рабочее давление, бар	2…8
Рабочая среда	Фильтрованный сжатый воздух или неагрессивные газы, масла
Максимальный диаметр частиц	менее 30 мкм2
Рабочая температура t, ⁰C	• от–20 до +80 • от–40 до +80 (низкотемпературная версия) • от–20 до +160 (при сухом воздухе)
Диапазон регулировки	± 5 ° для вращения при 0 ° и 90 °
Ручное дублирование	есть
Индикатор положения	открыто/закрыто
Среда эксплуатации	в помещениях и на открытом воздухе. (Все внутренние и внешние детали имеют антикоррозийное покрытие)

Эскиз материалов пневмопривода DN.ru-DA

Материалы деталей пневмопривода DN.ru-DA

№	Наименование	Материал
1	Корпус	эструдированный алюминий
2	Боковые заглушки	литой алюминий
3	Шестерня	нерж. сталь
4	Поршень	сталь/алюминий
5	Заглушки	нерж. сталь
6	Поршневое кольцо	NBR
7	Пружины	пружинная сталь
8	Подшипник поршня	инженерный пластик
9	Поршневое кольцо	NBR
10	Заглушка	NBR
11	Упорное кольцо	инженерный пластик
12	Кольцо	инженерный пластик
13	Шайба	нерж. сталь
14	Пружинный зажим	нерж. сталь
15	Индикатор	пластик
16	Корпус индикатора	пластик
17	Подшипник	инженерный пластик
18	Кулачок	сталь
19	Подшипник	NBR
20	Подшипник	инженерный пластик
21	Подшипник	инженерный пластик
22	Уплотнительное кольцо	NBR
23	Уплотнительное кольцо	NBR
24	Подшипник	нерж. сталь
25	Гайка регулировки	нерж. сталь
26	Винт регулировки	нерж. сталь
27	Втулка	алюминий

Технические характеристики блока концевых выключателей APL-410N EX

Корпус	всепогодный IP65 взрывозащищенный Exd IIB T6
Кабельные вводы	2 x NPT1/2”
Клеммные колодки	8 точек (0,05 – 2,5) мм2
Индикатор положения	0 - 90° (свободный поворот на 90°) ЗАКРЫТО -красный; ОТКРЫТО - желтый
Переключатели/датчики	два механических переключателя два датчика приближения
Номинальное напряжение, В	250
Допустимая температура окружающей среды, °С	от -25 до +80
Срок службы, лет	10

Схема подключения блока концевых выключателей APL-410N EX

Материалы блока концевых выключателей APL-410N EX:

Наименование	Материалы
Крышка корпуса и корпус	литье алюминия под давлением
Вал	нерж. сталь
Крышка индикатора	поликарбонат
Кулачок	поликарбонат
Пружина	нерж. сталь
Болты крышки корпуса	нерж. сталь
Уплотнительное кольцо	NBR
Втулка	бронза
Уплотнительное кольцо (вал)	нерж. сталь
Клемма заземления	нерж. сталь
Индикатор	ABS пластик / поликарбонат
Кронштейн	нерж. сталь
