Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки против часовой стрелки, закрытие - по часовой стрелке. Пневмопривод поворотный предназначен для автоматизации процесса управления промышленной арматурой, а также для определения положения запорного органа арматуры. Блок концевых выключателей – это электротехническое устройство, предназначенное для размыкания и замыкания рабочей цепи и для визуализации положений запорного органа трубопроводной арматуры. В герметичной коробке, как правило, находятся два механических переключателя рассчитанными на напряжение до 250 В, которые отслеживают положение штока привода и сигнализируют в крайних положениях. Монтируют их сверху на поверхность привода. В верхней части блока концевых выключателей расположена двухцветная полусфера визуального индикатора. Если присоединенная трубопроводная арматура закрыта, то видна только красная часть полусферы с надписью CLOSED; если открыта — только желтая с надписью OPEN. Данный визуальный индикатор хорошо виден издалека, чем упрощает осмотр оборудования, а цветовое различие открытого и закрытого положения уменьшает вероятность ошибочного восприятия информации. Благодаря использованию БКВ становится возможным передавать информацию о положении трубопроводной арматуры (открыто/закрыто) в автоматизированные системы управления, что позволяет повысить надежность системы в целом и упрощает проведение диагностики при обнаружении неисправностей. |
Технические параметры затворов дисковых поворотных DN.ru WBV1631E-2W-Fb-H Ду125-150 Ру16 LUG корпус - чугун QT450, диск - нержавеющая сталь 304, уплотнение - EPDM, межфланцевых, с пневмоприводом PA-DA-105-1 и БКВ APL-410N EX:
| Наименование |
Значение |
| Давление номинальное PN, бар |
16 |
| Температура рабочей среды, °С |
от -20 до 100 |
| Применение |
водоснабжение, теплоснабжение |
| Присоединение к трубопроводу |
Межфланцевый (резьбовые проушины) |
| Тип затвора |
поворотный дисковый |
| Класс герметичности |
A по ГОСТ 9544 |
| Тип управления |
пневмопривод |
| Страна производитель |
Россия |
|

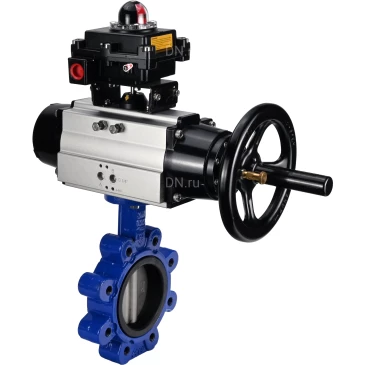

Затворы дисковые поворотные DN.ru WBV1631E-2W-Fb-H Ду125-150 Ру16 LUG корпус - чугун QT450, диск - нержавеющая сталь 304, уплотнение - EPDM, межфланцевые, с пневмоприводом PA-DA-105-1 и БКВ APL-410N EX |
Габариты и размеры затворов дисковых поворотных DN.ru WBV1631E-2W-Fb-H Ду125-150 Ру16 LUG корпус - чугун QT450, диск - нержавеющая сталь 304, уплотнение - EPDM, межфланцевых, с пневмоприводом PA-DA-105-1 и БКВ APL-410N EX:
| Модель |
H, мм |
A, мм |
Е, мм |
| Ду125 |
317.5 |
495 |
200 |
| Ду150 |
354.5 |
495 |
200 |
|
Эскиз габариты и размеры затворов дисковых поворотных DN.ru WBV1631E-2W-Fb-H Ду125-150 Ру16 LUG корпус - чугун QT450, диск - нержавеющая сталь 304, уплотнение - EPDM, межфланцевых, с пневмоприводом PA-DA-105-1 и БКВ APL-410N EX |
Таблица деталей и материалов затворов дисковых поворотных DN.ru WBV1631E-2W-Fb-H Ду125-150 Ру16 LUG корпус - чугун QT450, диск - нержавеющая сталь 304, уплотнение - EPDM, межфланцевых, с пневмоприводом PA-DA-105-1 и БКВ APL-410N EX:
| № |
Детали |
Материал |
| 1 |
Корпус |
чугун QT450 (аналог ВЧ 45) |
| 2 |
Диск |
нержавеющая сталь AISI 304 (аналог 08Х18Н10) |
| 3 |
Седловое уплотнение |
EPDM |
| 4 |
Шток |
нержавеющая сталь AISI 316 (аналог 08Х17Н13М2) |
|
Эскиз деталей и материалов затворов дисковых поворотных DN.ru WBV1631E-2W-Fb-H Ду125-150 Ру16 LUG корпус - чугун QT450, диск - нержавеющая сталь 304, уплотнение - EPDM, межфланцевых, с пневмоприводом PA-DA-105-1 и БКВ APL-410N EX |
Технические параметры пневмопривода DN.ru PA-DA-105-1
| Наименование |
Значение |
| Модель |
PA-DA-105-1 |
| Давление управления, бар |
2 ÷ 8 |
|
Пневмопривод DN.ru PA-DA-105-1 |
Габариты и размеры пневмопривода DN.ru PA-DA-105-1:
| Модель пневмопривода |
PA-DA-105-1 |
| A, мм |
495 |
| A1, мм |
461.5 |
| B, мм |
133 |
| C, мм |
109.5 |
| D, мм |
153 |
| E, мм |
57.5 |
| F, мм |
64 |
| G, мм |
26 |
| H, мм |
80 |
| I, мм |
30 |
| N, мм |
22 |
| W, мм |
200 |
| J, мм |
102 |
| K, мм |
70 |
| L, мм |
М10х16 |
| M, мм |
М8х13 |
|
Эскиз габаритов и размеров пневмопривода DN.ru PA-DA-105-1 |
Таблица деталей и материалов пневмопривода DN.ru PA-DA-105-1:
| № п/п |
Наименование детали |
Материал |
| 1 |
Индикаторный винт |
ABS (пластик) |
| 2 |
Индикатор положения |
ABS (пластик) |
| 3 |
Пружинный зажим |
Нержавеющая сталь 304 |
| 4 |
Шайба |
Нержавеющая сталь 304 |
| 5 |
Внешняя шайба |
Инженерный пластик |
| 6 |
Регулировочный винт |
Нержавеющая сталь 304 |
| 7 |
Гайка |
Нержавеющая сталь 304 |
| 8 |
Шайба |
Нержавеющая сталь 304 |
| 9 |
Корпус |
Экструдированный алюминивый сплав |
| 10 |
Поршень |
Литой под давлением алюминиевый сплав |
| 11 |
Уплотнительное кольцо поршня |
NBR |
| 12 |
Группа подшипников |
Инженерный пластик |
| 13 |
Уплотнительное кольцо торцевой крышки |
NBR |
| 14 |
Торцевая крышка |
Литой алюминиевый сплав, покрытый полиэфирной краской |
| 15 |
Винт крепежный |
Нержавеющая сталь 304 |
| 16 |
Шайба внутренняя |
Инженерный пластик |
| 17 |
Уплотнительное кольцо |
NBR |
| 18 |
Подшипник |
Инженерный пластик |
| 19 |
Фиксатор |
Легированная сталь |
| 20 |
Шестерня |
Легированная сталь |
| 21 |
Подшипник |
Инженерный пластик |
| 22 |
Уплотнительное кольцо |
NBR |
|
Эскиз деталей и материалов пневмопривода DN.ru PA-DA-105-1 |
Технические параметры блока концевых выключателей DN.ru APL-410N EX
| Наименование |
Значение |
| Модель блока концевых выключателей |
APL-410N EX |
| Срок службы, лет |
10 |
|
Блок концевых выключателей DN.ru APL-410N EX |
Габариты и размеры блока концевых выключателей DN.ru APL-410N EX:
| Модель |
D, мм |
D1, мм |
Н, мм |
L, мм |
B, мм |
M, мм |
| APL-410N EX |
9.5 |
5 |
174 |
177 |
178 |
8 |
|
Эскиз габаритов и размеров блока концевых выключателей DN.ru APL-410N EX |
Таблица деталей и материалов блока концевых выключателей DN.ru APL-410N EX:
| № п/п |
Деталь |
Материал |
| 1 |
Визуальный индикатор |
ABS пластик / поликарбонат |
| 2 |
Крышка визуального индикатора |
поликарбонат |
| 3 |
Этикетка |
|
| 4 |
Винты крышки |
нержавеющая сталь |
| 5 |
Крышка корпуса БКВ |
литье алюминия под давлением |
| 6 |
Вал |
нержавеющая сталь |
| 7 |
Концевые выключатели |
|
| 8 |
Кулачки (эксцентрики) |
поликарбонат |
| 9 |
Корпус БКВ |
литье алюминия под давлением |
| 10 |
Клеммник |
|
| 11 |
Клемма заземления |
нержавеющая сталь |
| 12 |
Отверстие (резьба) для кабельного ввода |
|
| 13 |
Кронштейн |
нержавеющая сталь |
|
