Затворы дисковые поворотные DN.ru WBV1413E-2W-Fb Ду40-300 Ру16, чугун, с пневмоприводом DN.ru PA-DA-052-140, БКВ APL-410N EX и ручным дублером MON

Сортировать по:

Показывать по:

Затвор дисковый поворотный DN.ru WBV1413E-2W-Fb-H Ду50 Ру16, корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM, с пневмоприводом PA-DA-065 двойного действия, с БКВ APL-410N EX, с ручным дублером MON1-250-T26-ISO

Описание

Производитель: DN.ru, Россия

Тип затвора: поворотный дисковый

Серия бренда: WBV1413E-2W-Fb-H

Диаметр условный: 50 мм

Давление условное: 16 бар

Строительная длина: 43 мм

Температура рабочей среды макс.: 110 °С

Тип присоединения: межфланцевый

Управление: С пневмоприводом

Класс материала корпуса: чугун

Класс материала диска: чугун

Материал уплотнения: EPDM

Применение: вода, слабоагрессивная среда, масла, вода техническая, нейтральные среды

Вес: 8.20 кг

Категория: Затворы с пневмоприводом

Артикул: D050-25927

Доставим в город Москва:

В наличии:

30 815 ₽ $ €

до 2024-12-21

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Затвор дисковый поворотный DN.ru WBV1413E-2W-Fb-H Ду100 Ру16, корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM, с пневмоприводом PA-DA-083 двойного действия, с БКВ APL-410N EX, с ручным дублером MON2-450-T28-ISO

Описание

Производитель: DN.ru, Россия

Тип затвора: поворотный дисковый

Серия бренда: WBV1413E-2W-Fb-H

Диаметр условный: 100 мм

Давление условное: 16 бар

Строительная длина: 52 мм

Температура рабочей среды макс.: 110 °С

Тип присоединения: межфланцевый

Управление: С пневмоприводом

Класс материала корпуса: чугун

Класс материала диска: чугун

Материал уплотнения: EPDM

Применение: вода, слабоагрессивная среда, масла, вода техническая, нейтральные среды

Вес: 12.60 кг

Категория: Затворы с пневмоприводом

Артикул: D050-25930

Доставим в город Москва:

В наличии:

38 158 ₽ $ €

до 2024-12-21

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Затвор дисковый поворотный DN.ru WBV1413E-2W-Fb-H Ду125 Ру16, корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM, с пневмоприводом PA-DA-083 двойного действия, с БКВ APL-410N EX, с ручным дублером MON2-450-T28-ISO

Описание

Производитель: DN.ru, Россия

Тип затвора: поворотный дисковый

Серия бренда: WBV1413E-2W-Fb-H

Диаметр условный: 125 мм

Давление условное: 16 бар

Строительная длина: 55 мм

Температура рабочей среды макс.: 110 °С

Тип присоединения: межфланцевый

Управление: С пневмоприводом

Класс материала корпуса: чугун

Класс материала диска: чугун

Материал уплотнения: EPDM

Применение: вода, слабоагрессивная среда, масла, вода техническая, нейтральные среды

Вес: 14.60 кг

Категория: Затворы с пневмоприводом

Артикул: D050-25931

Доставим в город Москва:

В наличии:

39 234 ₽ $ €

до 2024-12-21

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Затвор дисковый поворотный DN.ru WBV1413E-2W-Fb-H Ду80 Ру16, корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM, с пневмоприводом PA-DA-083 двойного действия, с БКВ APL-410N EX, с ручным дублером MON2-450-T28-ISO

Описание

Производитель: DN.ru, Россия

Тип затвора: поворотный дисковый

Серия бренда: WBV1413E-2W-Fb-H

Диаметр условный: 80 мм

Давление условное: 16 бар

Строительная длина: 45 мм

Температура рабочей среды макс.: 110 °С

Тип присоединения: межфланцевый

Управление: С пневмоприводом

Класс материала корпуса: чугун

Класс материала диска: чугун

Материал уплотнения: EPDM

Применение: вода, слабоагрессивная среда, масла, вода техническая, нейтральные среды

Вес: 11.70 кг

Категория: Затворы с пневмоприводом

Артикул: D050-25929

Доставим в город Москва:

В наличии:

41 061 ₽ $ €

до 2024-12-21

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Затвор дисковый поворотный DN.ru WBV1413E-2W-Fb-H Ду150 Ру16, корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM, с пневмоприводом PA-DA-105 двойного действия, с БКВ APL-410N EX, с ручным дублером MON3-700-T38-ISO

Описание

Производитель: DN.ru, Россия

Тип затвора: поворотный дисковый

Серия бренда: WBV1413E-2W-Fb-H

Диаметр условный: 150 мм

Давление условное: 16 бар

Строительная длина: 55 мм

Температура рабочей среды макс.: 110 °С

Тип присоединения: межфланцевый

Управление: С пневмоприводом

Класс материала корпуса: чугун

Класс материала диска: чугун

Материал уплотнения: EPDM

Применение: вода, слабоагрессивная среда, масла, вода техническая, нейтральные среды

Вес: 21.50 кг

Категория: Затворы с пневмоприводом

Артикул: D050-25932

Доставим в город Москва:

В наличии:

48 029 ₽ $ €

до 2024-12-21

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Затвор дисковый поворотный DN.ru WBV1413E-2W-Fb-H Ду250 Ру16, корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM, с пневмоприводом PA-DA-140 двойного действия, с БКВ APL-410N EX, с ручным дублером MON4-1200-T54-ISO

Описание

Производитель: DN.ru, Россия

Тип затвора: поворотный дисковый

Серия бренда: WBV1413E-2W-Fb-H

Диаметр условный: 250 мм

Давление условное: 16 бар

Строительная длина: 68 мм

Температура рабочей среды макс.: 110 °С

Тип присоединения: межфланцевый

Управление: С пневмоприводом

Класс материала корпуса: чугун

Класс материала диска: чугун

Материал уплотнения: EPDM

Применение: вода, слабоагрессивная среда, масла, вода техническая, нейтральные среды

Вес: 47.40 кг

Категория: Затворы с пневмоприводом

Артикул: D050-25934

Доставим в город Москва:

В наличии:

77 177 ₽ $ €

до 2024-12-21

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Затвор дисковый поворотный DN.ru WBV1413E-2W-Fb-H Ду300 Ру16, корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM, с пневмоприводом PA-DA-140 двойного действия, с БКВ APL-410N EX, с ручным дублером MON4-1200-T54-ISO

Описание

Производитель: DN.ru, Россия

Тип затвора: поворотный дисковый

Серия бренда: WBV1413E-2W-Fb-H

Диаметр условный: 300 мм

Давление условное: 16 бар

Строительная длина: 78 мм

Температура рабочей среды макс.: 110 °С

Тип присоединения: межфланцевый

Управление: С пневмоприводом

Класс материала корпуса: чугун

Класс материала диска: чугун

Материал уплотнения: EPDM

Применение: вода, слабоагрессивная среда, масла, вода техническая, нейтральные среды

Вес: 55.50 кг

Категория: Затворы с пневмоприводом

Артикул: D050-25935

Доставим в город Москва:

В наличии:

86 725 ₽ $ €

до 2024-12-21

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Затвор дисковый поворотный DN.ru WBV1413E-2W-Fb-H Ду40 Ру16, корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM, с пневмоприводом PA-DA-052 двойного действия, с БКВ APL-410N EX, с ручным дублером MON1-250-T26-ISO

Описание

Производитель: DN.ru, Россия

Тип затвора: поворотный дисковый

Серия бренда: WBV1413E-2W-Fb-H

Диаметр условный: 40 мм

Давление условное: 16 бар

Строительная длина: 33 мм

Температура рабочей среды макс.: 110 °С

Тип присоединения: межфланцевый

Управление: С пневмоприводом

Класс материала корпуса: чугун

Класс материала диска: чугун

Материал уплотнения: EPDM

Применение: вода, слабоагрессивная среда, масла, вода техническая, нейтральные среды

Вес: 7.60 кг

Категория: Затворы с пневмоприводом

Артикул: D050-25926

Доставим в город Москва:

В наличии:

31 225 ₽ $ €

до 2024-12-21

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Затвор дисковый поворотный DN.ru WBV1413E-2W-Fb-H Ду65 Ру16, корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM, с пневмоприводом PA-DA-065 двойного действия, с БКВ APL-410N EX, с ручным дублером MON1-250-T26-ISO

Описание

Производитель: DN.ru, Россия

Тип затвора: поворотный дисковый

Серия бренда: WBV1413E-2W-Fb-H

Диаметр условный: 65 мм

Давление условное: 16 бар

Строительная длина: 45 мм

Температура рабочей среды макс.: 110 °С

Тип присоединения: межфланцевый

Управление: С пневмоприводом

Класс материала корпуса: чугун

Класс материала диска: чугун

Материал уплотнения: EPDM

Применение: вода, слабоагрессивная среда, масла, вода техническая, нейтральные среды

Вес: 8.50 кг

Категория: Затворы с пневмоприводом

Артикул: D050-25928

Доставим в город Москва:

В наличии:

31 402 ₽ $ €

до 2024-12-21

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Затвор дисковый поворотный DN.ru WBV1413E-2W-Fb-H Ду200 Ру16, корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM, с пневмоприводом PA-DA-130 двойного действия, с БКВ APL-410N EX, с ручным дублером MON3-700-T38-ISO

Описание

Производитель: DN.ru, Россия

Тип затвора: поворотный дисковый

Серия бренда: WBV1413E-2W-Fb-H

Диаметр условный: 200 мм

Давление условное: 16 бар

Строительная длина: 60 мм

Температура рабочей среды макс.: 110 °С

Тип присоединения: межфланцевый

Управление: С пневмоприводом

Класс материала корпуса: чугун

Класс материала диска: чугун

Материал уплотнения: EPDM

Применение: вода, слабоагрессивная среда, масла, вода техническая, нейтральные среды

Вес: 26.60 кг

Категория: Затворы с пневмоприводом

Артикул: D050-25933

Доставим в город Москва:

В наличии:

59 787 ₽ $ €

до 2024-12-21

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

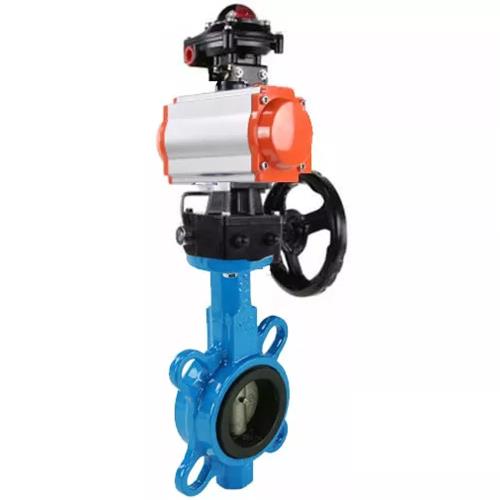

Затвор дисковый поворотный DN.ru модель DN.ru WBV1413E-2W-Fb PA-DA APL-410N EX MON предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности.

Пневматические поворотные приводы DN.ru-DA предназначены для автоматизации процесса управления промышленной запорной арматурой - затворами, шаровыми кранами. Пневматические приводы Dn.ru рассчитаны на эксплуатацию как в помещениях, так и на открытом воздухе. Все внутренние и внешние детали имеют антикоррозийное покрытие.

Блок концевых выключателей APL-410N EX предназначен для визуальной и электрической сигнализации конечных положений запорного органа арматуры. Устанавливается сверху на поверхность пневматического привода и соединен с валом привода - стандарт DIN. В герметичной коробке, как правило, находятся два датчика, которые отслеживают положение вала привода и сигнализируют в крайних положениях. Визуальную индикацию положения можно наблюдать на корпусе блока имеется 3D визуальный индикатор КРАСНЫЙ–ЗАКРЫТО и ЖЁЛТЫЙ-ОТКРЫТО.

Технические характеристики затворов дисковых поворотных DN.ru DN.ru WBV1413E-2W-Fb PA-DA APL-410N EX MON Ру16

Номинальный диаметр DN, мм	40 – 300
Номинальное давление PN, бар	16
Направление потока	двустороннее
Максимальная температура рабочей среды t, ⁰C	До +110
Герметичность в затворе	по классу А ГОСТ 9544-2015
Рабочая среда	холодная и горячая вода, воздух без примесей масла и жира, стационарное кондиционирование, слабоагрессивные среды, иные среды нейтральные к материалу
Тип управления	Голый шток (без рукоятки) / с рукояткой / с электроприводом / с редуктором

Затворы дисковые поворотные DN.ru WBV1413E-2W-Fb Ду40-300 Ру16, чугун, с пневмоприводом DN.ru PA-DA-052-140, БКВ APL-410N EX и ручным дублером MON

Эскиз материалов затвора DN.ru DN.ru WBV1413E-2W-Fb PA-DA APL-410N EX MON Ру16

Материалы деталей затвора DN.ru DN.ru WBV1413E-2W-Fb PA-DA APL-410N EX MON Ру16

№	Деталь	Материал
1	Корпус	высокопрочный чугун GGG50
2	Диск	высокопрочный чугун GGG40
3	Седловое уплотнение	EPDM
4	Шток верхний	нержавеющая сталь AISI 420
5	Шток нижний	нержавеющая сталь AISI 420
6	Кольцо стопорное	сталь AISI 201
7	Пыльник	NBR
8	Прокладка штока	NBR
9	Вкладыш	сталь AISI 201
10	Пробка	пластмасса
11	Кольцо стопорное	сталь 65Mn

Технические характеристики пневмоприводов DN.ru-DA

Конструкция	Двойного действия
Номинальное давление PN, бар	12
Рабочее давление, бар	2…8
Рабочая среда	Фильтрованный сжатый воздух или неагрессивные газы, масла
Максимальный диаметр частиц	менее 30 мкм2
Рабочая температура t, ⁰C	• от–20 до +80 • от–40 до +80 (низкотемпературная версия) • от–20 до +160 (при сухом воздухе)
Диапазон регулировки	± 5 ° для вращения при 0 ° и 90 °
Ручное дублирование	есть
Индикатор положения	открыто/закрыто
Среда эксплуатации	в помещениях и на открытом воздухе. (Все внутренние и внешние детали имеют антикоррозийное покрытие)

Эскиз материалов пневмопривода DN.ru-DA

Материалы деталей пневмопривода DN.ru-DA

№	Наименование	Материал
1	Корпус	эструдированный алюминий
2	Боковые заглушки	литой алюминий
3	Шестерня	нерж. сталь
4	Поршень	сталь/алюминий
5	Заглушки	нерж. сталь
6	Поршневое кольцо	NBR
7	Пружины	пружинная сталь
8	Подшипник поршня	инженерный пластик
9	Поршневое кольцо	NBR
10	Заглушка	NBR
11	Упорное кольцо	инженерный пластик
12	Кольцо	инженерный пластик
13	Шайба	нерж. сталь
14	Пружинный зажим	нерж. сталь
15	Индикатор	пластик
16	Корпус индикатора	пластик
17	Подшипник	инженерный пластик
18	Кулачок	сталь
19	Подшипник	NBR
20	Подшипник	инженерный пластик
21	Подшипник	инженерный пластик
22	Уплотнительное кольцо	NBR
23	Уплотнительное кольцо	NBR
24	Подшипник	нерж. сталь
25	Гайка регулировки	нерж. сталь
26	Винт регулировки	нерж. сталь
27	Втулка	алюминий

Технические характеристики блока концевых выключателей APL-410N EX

Корпус	всепогодный IP65 взрывозащищенный Exd IIB T6
Кабельные вводы	2 x NPT1/2”
Клеммные колодки	8 точек (0,05 – 2,5) мм2
Индикатор положения	0 - 90° (свободный поворот на 90°) ЗАКРЫТО -красный; ОТКРЫТО - желтый
Переключатели/датчики	два механических переключателя два датчика приближения
Номинальное напряжение, В	250
Допустимая температура окружающей среды, °С	от -25 до +80
Срок службы, лет	10

Схема подключения блока концевых выключателей APL-410N EX

Материалы блока концевых выключателей APL-410N EX:

Наименование	Материалы
Крышка корпуса и корпус	литье алюминия под давлением
Вал	нерж. сталь
Крышка индикатора	поликарбонат
Кулачок	поликарбонат
Пружина	нерж. сталь
Болты крышки корпуса	нерж. сталь
Уплотнительное кольцо	NBR
Втулка	бронза
Уплотнительное кольцо (вал)	нерж. сталь
Клемма заземления	нерж. сталь
Индикатор	ABS пластик / поликарбонат
Кронштейн	нерж. сталь

Затворы дисковые поворотные DN.ru WBV1413E-2W-Fb Ду40-300 Ру16, чугун, с пневмоприводом DN.ru PA-DA-052-140, БКВ APL-410N EX и ручным дублером MON

Технические характеристики затворов дисковых поворотных DN.ru DN.ru WBV1413E-2W-Fb PA-DA APL-410N EX MON Ру16

Эскиз материалов затвора DN.ru DN.ru WBV1413E-2W-Fb PA-DA APL-410N EX MON Ру16

Материалы деталей затвора DN.ru DN.ru WBV1413E-2W-Fb PA-DA APL-410N EX MON Ру16

Технические характеристики пневмоприводов DN.ru-DA

Эскиз материалов пневмопривода DN.ru-DA

Материалы деталей пневмопривода DN.ru-DA

Технические характеристики блока концевых выключателей APL-410N EX

Схема подключения блока концевых выключателей APL-410N EX

Материалы блока концевых выключателей APL-410N EX:

Москва. Пункт выдачи.
