Затворы дисковые поворотные DN.ru WBV4242E-2W-Fb-ISO Дн50-200 Ру10 межфланцевые, корпус - НПВХ, диск - НПВХ, уплотнение - EPDM, с пневмоприводом PA-DA, пневмораспределителем 4V320-08 220В, ручным дублером MON, БКВ APL-210N и БПВ AFC2000 купить в Москве и РФ

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах водоснабжения и других отраслях промышленности. Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки против часовой стрелки, закрытие по часовой стрелке.

Пневмоприводы двойного действия DA используют два порта для подачи среды управления и создания движения в обоих направлениях, как для открытия, так и для закрытия арматуры. Один порт используется для перемещения поршня в одном направлении, а другой — для перемещения в противоположном направлении.

Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия.

Ручной дублер с червячной передачей и понижающим редуктором позволяет вручную устанавливать необходимое позиционирование запорного органа на четверть оборота, выступая в качестве альтернативы пневматическим, электрическим или гидравлическим четвертьоборотным приводам.

Блок концевых выключателей предназначен для визуальной и электрической сигнализации конечных положений запорного органа арматуры: клапана, крана или дискового затвора.

Блок подготовки воздуха предназначен для очистки сжатого воздуха от капельной влаги и твердых частиц, удаления конденсата, автоматического поддержания величины давления на заданном уровне, подвода смазочного материала из резервуара в поток сжатого воздуха к элементам пневмосистемы.

Технические характеристики затворов дисковых поворотных DN.ru WBV4242E-2W-Fb-ISO Дн50-200 Ру10:

Наименование	Значение
Наружный диаметр Дн, мм	50-200
Номинальное давление PN, бар	10
Температура рабочей среды, ⁰C	от 0 до +45
Рабочая среда	вода, воздух без примесей масла и жира, сточные воды и иные среды, нейтральные к материалам
Температура окружающей среды, ⁰C	от 0 до +40
Направление потока	двустороннее
Класс герметичности	A ГОСТ 9544-2015
Присоединение к трубопроводу	межфланцевое
Сферы применения	системы водоснабжения, водоподготовки, канализации, промышленные трубопроводы

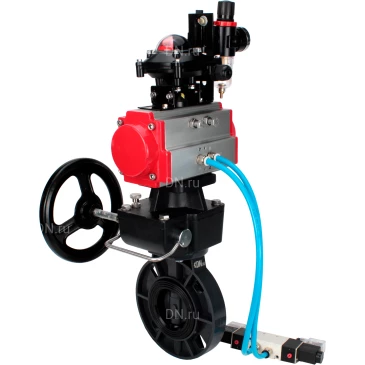

Затворы дисковые поворотные DN.ru WBV4242E-2W-Fb-ISO Дн50-200 Ру10 межфланцевые, корпус - НПВХ, диск - НПВХ, уплотнение - EPDM, с пневмоприводом PA-DA, пневмораспределителем 4V320-08 220В, ручным дублером MON, БКВ APL-210N и БПВ AFC2000

Затворы дисковые поворотные DN.ru WBV4242E-2W-Fb-ISO Дн50-200 Ру10 с пневмоприводом PA-DA, пневмораспределителем 4V320-08 220В, ручным дублером MON, БКВ APL-210N и БПВ AFC2000

Габариты и размеры затворов дисковых поворотных DN.ru WBV4242E-2W-Fb-ISO Дн50-200 Ру10:

Модель	Дн50	Дн65	Дн80	Дн100	Дн125	Дн150	Дн200
D, мм	158	179	195	226.5	253.5	280	340
D1, мм	120.5	130.5	154	181	208	234	291.5
L, мм	45	45	48	54	63	69	89
H1, мм	98	110	131	155	169	185	231
n–Ød, шт-мм	4–Ø19.3*24.5	4–Ø19.3*24.5	8–Ø20*24	8–Ø20*27	4–Ø23*27.5	4–Ø23*28	4–Ø23*28.5
ØD, мм	65	65	65	90	90	90	125
ØD1, мм	50	50	50	70	70	70	102
ØD2, мм	35.5	35.5	35.5	55.5	55.5	55.5	70.5
h, мм	3.5	3.5	3.5	3.5	3.5	3.5	3.5
H, мм	32	32	32	32	32	32	45
BxB, мм	9х9	9х9	9х9	11х11	14х14	14х14	17х17
N–Ød, шт-мм	4–8	4–8	4–8	4–10	4–10	4–10	4–12

Эскиз габаритов и размеров затворов дисковых поворотных DN.ru WBV4242E-2W-Fb-ISO Дн50-200 Ру10

Таблица деталей и материалов затворов дисковых поворотных DN.ru WBV4242E-2W-Fb-ISO Дн50-200 Ру10:

№ п/п	Наименование	Материал
1	Корпус	UPVC (НПВХ)
2	Диск	UPVC (НПВХ)
3	Седловое уплотнение	EPDM
4	Шток	сталь 45
5	Уплотнение штока	EPDM

Эскиз деталей и материалов затворов дисковых поворотных DN.ru WBV4242E-2W-Fb-ISO Дн50-200 Ру10

Технические параметры пневмопривода DN.ru PA-DA:

Наименование	Значение
Тип пневмопривода	DA - двойного действия
Номинальное давление PN, бар	12
Рабочее давление, бар	2…8
Рабочая среда	фильтрованный сжатый воздух
Максимальный диаметр частиц рабочей среды, мкм2	≤30
Температура окружающей среды, ⁰C	от –20 до +80
Угол поворота, °	0 - 90
Регулировка угла поворота, %	±5
Индикатор положения	открыто/закрыто
Стандарт верхнего соединения	NAMUR
Стандарт соединения подачи воздуха	NAMUR
Средний ресурс, циклов закрытие/открытие	70 000 (при неагрессивной среде и средних значениях давления и температуры)

Пневмопривод DN.ru PA-DA

Габариты и размеры пневмопривода DN.ru PA-DA:

Модель	PA-DA-052	PA-DA-065	PA-DA-083
A, мм	30	36	46
B, мм	41.5	47	57
C, мм	65,5	81	98.5
D, мм	72	88	108,7
E, мм	92	108	128.7
F, мм	65	72	92
G, мм	30	30	30
H, мм	80	80	80
I, мм	36	50	50
J, мм	50	70	70
M, мм	11х11	14х14	17х17
N, мм	14	18	21
Z, мм	147	168	204
d, мм	40	40	40
K	M5x8	M6x10	M6x10
L	M6x10	M8x13	M8x13

Эскиз габаритов и размеров пневмопривода DN.ru PA-DA

Технические параметры пневмораспределителя DN.ru 4V320-08:

Наименование	Значение
Тип пневмораспределителя	золотниковый
Материал корпуса	алюминевый сплав и технополимер
Управление	двустороннее электромагнитное
Рабочее давление, бар	1.5...8
Максимальное давление, бар	12
Рабочая среда	очищенный воздух (тонкость очистки 40 мкм)
Напряжение питания, В	220
Полная мощность, В·А	4.5
Допустимые изменения напряжения питания	±10%
Степень защиты/класс изоляции	IP65/F
Температура эксплуатации, °C	от -5 до +50
Максимальная частота срабатывания, циклов в секунду	5
Средний ресурс, циклов	20 000 000

Пневмораспределитель DN.ru 4V320-08

Габариты и размеры пневмораспределителя DN.ru 4V320-08:

Модель пневмораспределителя	4V320-08
A, мм	71.9
B, мм	45
C, мм	94.4
D, мм	27
E, мм	69
F, мм	40
H, мм	82.4
I, мм	24
K, мм	40
L, мм	188.8
M, мм	69.4
N, мм	50
O, мм	83.4
P, мм	22
S, мм	20
T, мм	6.5
U, мм	2.4

Эскиз габаритов и размеров пневмораспределителя DN.ru 4V320-08

Технические параметры ручного дублера DN.ru MON:

Наименование	Значение
Режим работы	повторно-кратковременный, реверсивный
Рабочая среда	фильтрованный сжатый воздух или неагрессивные газы, масла
Климатическое исполнение	У, УХЛ, Т, ОМ по ГОСТ 15150-69
Степень защиты, IP	67
Тип присоединения	ISO 5211
Применение	водоснабжение, отопление, пожаротушение, тепловые пункты
Монтаж	горизонтальный/вертикальный
Материал корпуса	сплав алюминия
Ход	механический предел 0-90 °
Среда эксплуатации	в помещениях и на открытом воздухе
Место установки	между пневмоприводом и шаровым краном или затвором
Угол поворота вала, °	90±5

Ручной дублер DN.ru MON

Габариты и размеры ручного дублера DN.ru MON:

Модель	MON1-250-T26-ISO	MON2-450-T28-ISO
b1, мм	14	17
N, мм	22	22
b2, мм	14	17
M, мм	16	18
D1, мм	Ø50	Ø70
4-M1, мм	4-M6	4-M8
D2, мм	Ø70	Ø102
4-M2, мм	4-M8	4-M10
E, мм	70х70	95х95
D3, мм	Ø50	Ø70
4-Ø1, мм	4-Ø6.5	4-Ø8.5
D4, мм	Ø70	Ø102
4-Ø2, мм	4-Ø8.5	4-Ø10.5
A, мм	90	125
B, мм	55	64
ØC, мм	Ø88	Ø110
F, мм	115	135
T, мм	44	62.5
Y, мм	145	178
H, мм	120	133
S, мм	53	56.5
K, мм	10	13
Ø штурвала, мм	180	200

Эскиз габаритов и размеров ручного дублера DN.ru MON

Технические параметры концевых выключателей DN.ru APL-210N:

Наименование	Значение
Защита	всепогодный IP65
Температура окружающей среды, °C	от -40 до +80
Резьба кабельного ввода	2 x NPT1/2″
Клеммная колодка	8 ячеек 0.08-2.6мм2
Положение индикатора	ЗАКРЫТО: красный ОТКРЫТО: зелёный
Датчик	2 SPDT электромеханических микровыключателя OMRON V151-1C25
Внешнее покрытие	Полиэстеровое покрытие (чёрный)
Вал	Стандартный вал (17мм)

Блок концевых выключателей DN.ru APL-210N

Технические параметры блока подготовки воздуха AFC2000:

Наименование	Значение
Рабочее давление, бар	8
Максимальное давление, бар	10
Регулируемый диапазон давления, бар	0.5…9
Давление разрушения, бар	15
Подсоединение воздуха	1/4″
Рабочая температура, ⁰C	от -5 до +60
Ручное дублирование	есть
Степень защиты, IP	65
Размер фильтруемых частиц, мкм	40
Вес, кг	0.395

Блок подготовки воздуха AFC2000

Габариты и размеры блока подготовки воздуха AFC2000:

Модель БПВ	AFC2000
A, мм	162
B, мм	88
C, мм	139
D, мм	31
E, мм	53.5
F, мм	12
G, мм	8
H, мм	7
I, мм	13.3
J, мм	39
K, мм	5
L, мм	40
M, мм	32
N, мм	53
O, мм	29
P, мм	6
R, мм	41.5

Эскиз габаритов и размеров блока подготовки воздуха AFC2000
