Затворы дисковые поворотные DN.ru WBV3131E-2W-Fb-H Ду150 Ру16 межфланцевые, корпус - нержавеющая сталь 304, диск - нержавеющая сталь 304, уплотнение - EPDM, с пневмоприводом PA-DA-105-1 и пневмораспределителем 4М310-08 24В NAMUR купить в Москве и РФ

Затворы дисковые поворотные предназначены для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Приводы пневматические поворотные предназначены для автоматизации процесса управления промышленной арматурой. Пневмораспределители служат для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия. Магнитные переключатели предназначены для преобразования конечных значений положения вала пневматических приводов или запорной арматуры в электрические сигналы.

Технические параметры затворов дисковых поворотных DN.ru WBV3131E-2W-Fb-H с пневмоприводом PA-DA-105-1 и пневмораспределителем 4М310-08 24В NAMUR

Характеристика	Значение
Тип затвора	поворотный дисковый
Тип присоединения	межфланцевый
Тип управления	пневмопривод
Давление номинальное PN	16 бар
Материал корпуса	Нержавеющая сталь AISI/SS 304/08Х18Н10
Материал запорного органа	Нержавеющая сталь AISI/SS 304/08Х18Н10
Уплотнение	EPDM
Минимальная температура рабочей среды	-20 °C
Максимальная температура рабочей среды	120 °C
Страна производитель	Россия

Затворы дисковые поворотные DN.ru WBV3131E-2W-Fb-H Ду150 Ру16 межфланцевые, корпус - нержавеющая сталь 304, диск - нержавеющая сталь 304, уплотнение - EPDM, с пневмоприводом PA-DA-105-1 и пневмораспределителем 4М310-08 24В NAMUR

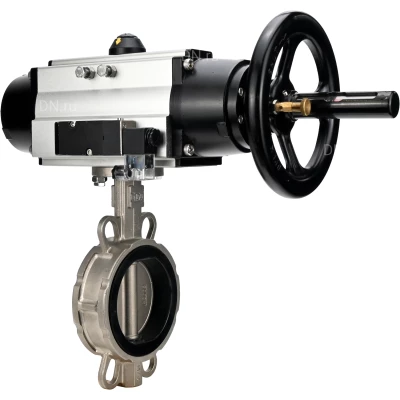

Изображение затворов дисковых поворотных DN.ru WBV3131E-2W-Fb-H с пневмоприводом PA-DA-105-1 и пневмораспределителем 4М310-08 24В NAMUR

Габаритные и установочные размеры затворов дисковых поворотных DN.ru WBV3131E-2W-Fb-H с пневмоприводом PA-DA-105-1 и пневмораспределителем 4М310-08 24В NAMUR

Размер	A, мм	B, мм	C, мм	PCD, мм	D, мм	Q
Ду150	141	213.5	56	240	23	22.5°

Эскиз габаритов затворов дисковых поворотных DN.ru WBV3131E-2W-Fb-H с пневмоприводом PA-DA-105-1 и пневмораспределителем 4М310-08 24В NAMUR

Деталировка затворов дисковых поворотных DN.ru WBV3131E-2W-Fb-H с пневмоприводом PA-DA-105-1 и пневмораспределителем 4М310-08 24В NAMUR

№	Наименование детали	Материал
1	Корпус	нержавеющая сталь AISI 304
2	Диск	нержавеющая сталь AISI 304
3	Седловое уплотнение	EPDM
4	Шток	нержавеющая сталь SS 416

Эскиз деталировки затворов дисковых поворотных DN.ru WBV3131E-2W-Fb-H с пневмоприводом PA-DA-105-1 и пневмораспределителем 4М310-08 24В NAMUR

Технические параметры пневмоприводов DN.ru PA-DA-105-1 двойного действия со штурвалом

Характеристика	Значение
Тип пневмопривода	двойного действия
Давление управления, бар	2 ÷ 8
Управляющая среда	подготовленный воздух не выше 5 класса по ГОСТ 17433-80
Рабочая температура, °C	от -20 до +80
Визуальный индикатор положения	открыто / закрыто
Ручное управление	открыто / закрыто
Ручное управление	маховик
Угол поворота, °	90 ± 5
Стандарт верхнего соединения	NAMUR
Стандарт соединения подачи воздуха	NAMUR
Присоединительная резьба подачи воздуха	G 1/4ʺ
Тип ISO фланца	F07/F10
Квадрат штока, мм	22х22
Вес, кг	9
Средний ресурс, циклов закрытие/открытие	300 000

Изображение пневмоприводов DN.ru PA-DA-105-1 двойного действия со штурвалом

Деталировка пневмоприводов DN.ru PA-DA-105-1 двойного действия со штурвалом

№	Наименование детали	Материал
1	Индикаторный винт	ABS - пластик
2	Индикатор положения	ABS - пластик
3	Пружинный зажим	нержавеющая сталь 304
4	Шайба	нержавеющая сталь 304
5	Внешняя шайба	инженерный пластик
6	Регулировочный винт	нержавеющая сталь 304
7	Гайка	нержавеющая сталь 304
8	Шайба	нержавеющая сталь 304
9	Корпус	экструдированный алюминиевый сплав
10	Поршень	литой под давлением алюминиевый сплав
11	Уплотнительное кольцо поршня	NBR
12	Группа подшипников	инженерный пластик
13	Уплотнительное кольцо торцевой крышки	NBR
14	Торцевая крышка	литой алюминиевый сплав, покрытый полиэфирной краской
15	Винт крепежный	нержавеющая сталь 304
16	Шайба внутренняя	инженерный пластик
17	Уплотнительное кольцо	NBR
18	Подшипник	инженерный пластик
19	Фиксатор	легированная сталь
20	Шестерня	легированная сталь
21	Подшипник	инженерный пластик
22	Уплотнительное кольцо	NBR

Эскиз деталировки пневмоприводов DN.ru PA-DA-105-1 двойного действия со штурвалом
