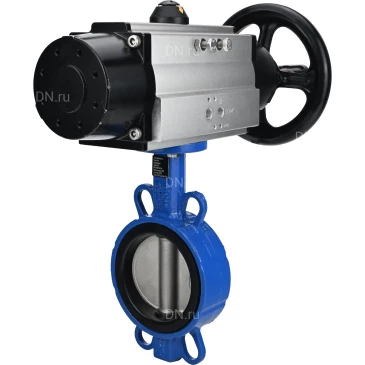

Затвор дисковый поворотный DN.ru Ду150 Ру16, межфланцевый, корпус - углеродистая сталь WCB, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом PA-DA-105-1 (WBV3432N-2W-Fb-H)
Затвор дисковый поворотный DN.ru Ду150 Ру16, межфланцевый, корпус - углеродистая сталь WCB, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом PA-DA-105-1 (WBV3432N-2W-Fb-H)
Артикул: D050-21578
Бренд: DN.ru
Страна производитель: Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV3432N-2W-Fb-H
Диаметр условный: 150 мм
Давление условное: 16 бар
Строительная длина: 56 мм
Температура рабочей среды макс.: 85 °С
Тип присоединения: межфланцевый
Управление: С пневмоприводом
Класс материала корпуса: углеродистая сталь
Класс материала диска: нержавеющая сталь
Материал уплотнения: NBR
Применение: вода, воздух, сточные воды, вода техническая
Вес: 15.60 кг
Категория: Затворы с пневмоприводом
на 2026-09-18
62 007,72
  • $
  • €

Затвор дисковый поворотный DN.ru модель [markirovka] предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности.
Установку поворотных затворов следует производить только между воротниковыми фланцами (тип 11 ряд 1 исп. B по ГОСТ 33259).

Приводы пневматические DN.ru поворотные двойного действия PA-DA-105-1 предназначены для автоматизации процесса управления промышленной арматурой при максимальном значении крутящего момента до 2128 Нм.

Технические параметры Затворы дисковые поворотные DN.ru WBV3432N-2W-Fb Ду150 Ру16, межфланцевый, корпус - углеродистая сталь WCB, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом PA-DA-1:

Наименование Значение
Рабочее давление, бар 16
Температура рабочей среды, °С от -20 до 85
Присоединение к трубопроводу межфланцевый
Тип затвора поворотный дисковый
Класс герметичности шарового затвора A по ГОСТ 9544
Тип управления пневмопривод
Страна производитель Россия

Затворы дисковые поворотные DN.ru WBV3432N-2W-Fb Ду150 Ру16, межфланцевый, корпус - углеродистая сталь WCB, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом PA-DA-1

Технические параметры пневмопривода DN.ru PA-DA-105-1:

Наименование Значение
Конструкция двойного действия
Номинальный крутящий момент, Нм 202
Угол поворота привода 90°
Рабочее давление, бар 8
Рабочая среда воздух
Затворы дисковые поворотные DN.ru WBV3432N-2W-Fb Ду150 Ру16, межфланцевый, корпус - углеродистая сталь WCB, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом PA-DA-1

Пневмопривод DN.ru PA-DA-105-1

Габариты и размеры пневмопривода DN.ru PA-DA-105-1:

Модель DA/SA-105
A, мм 57,5
B, мм 64
C, мм 122,5
D, мм 133
E, мм 153
F, мм 109,5
G, мм 30
H, мм 80
I, мм 70
J, мм 102
M, мм 22х22
N, мм 26
Z, мм 268
d, мм 40
K M8x13
L M10x16
Затворы дисковые поворотные DN.ru WBV3432N-2W-Fb Ду150 Ру16, межфланцевый, корпус - углеродистая сталь WCB, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом PA-DA-1

Эскиз габаритов и размеров пневмопривода DN.ru PA-DA-105-1

Таблица деталей и материалов пневмопривода DN.ru PA-DA-105-1:

№ п/п Наименование детали Материал
1 Индикаторный винт АБС-пластик
2 Индикатор положения АБС-пластик
3 Пружинный зажим нержавеющая сталь 304
4 Металлическая шайба нержавеющая сталь 304
5 Прижимная шайба инженерный пластик
6 Корпус экструдированный алюминиевый сплав с твердым анодированием
7 Прижимная шайба инженерный пластик
8 Ограничитель легированная сталь
9 Уплотнительное кольцо вала верхнее NBR
10 Антифрикционное кольцо вала верхнее инженерный пластик
11 Вал легированная сталь никелированная
12 Антифрикционное кольцо вала нижнее инженерный пластик
13 Уплотнительное кольцо вала нижнее NBR
14 Заглушка NBR
15 Уплотнительное кольцо регулировочных винтов NBR
16 Шайба регулировочного винта нержавеющая сталь 304
17 Стопорная гайка регулировочного винта нержавеющая сталь 304
18 Винт регулировочный нержавеющая сталь 304
19 Поршень алюминиевый сплав, литой под давлением
20 Направляющая накладка поршня инженерный пластик
21 Антифрикционное кольцо поршня инженерный пластик
22 Уплотнительное кольцо поршня NBR
23 Комплект пружин пружинная сталь
24 Уплотнительное кольцо крышки NBR
25 Торцевая крышка литой алюминий с полиэфирным покрытием
26 Винт крышки нержавеющая сталь 304
27 Стопорный винт нержавеющая сталь 304
28 Адаптер углеродистая сталь
Затворы дисковые поворотные DN.ru WBV3432N-2W-Fb Ду150 Ру16, межфланцевый, корпус - углеродистая сталь WCB, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом PA-DA-1

Эскиз деталей и материалов пневмопривода DN.ru PA-DA-105-1
