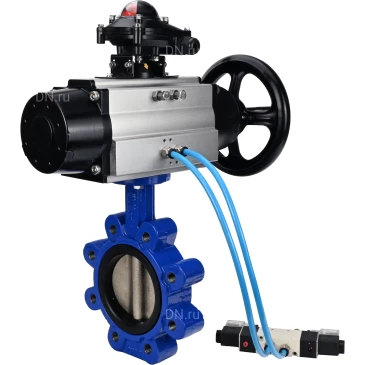

Затворы дисковые поворотные DN.ru WBV1616E-2W-Fb-H Ду125-150 Ру16 корпус - чугун QT450, диск - чугун QT450, уплотнение - EPDM, межфланцевые, с пневмоприводом PA-DA-105-1, пневмораспределителем 4V320-08 220В и БКВ APL-210N

Сортировать по:

Показывать по:

Затвор дисковый поворотный DN.ru WBV1616E-2W-Fb-H Ду125 Ру16 корпус - чугун QT450, диск - чугун QT450, уплотнение - EPDM, межфланцевый, с пневмоприводом PA-DA-105-1, пневмораспределителем 4V320-08 220В и БКВ APL-210N

Описание

Производитель: DN.ru, Россия

Присоединение: межфланцевый

Управление: пневмопривод двойного действия

Диаметр: 125 мм

Давление номинальное: 16 бар

Материал корпуса: чугун QT450

Материал диска: чугун QT450

Материал уплотнения: EPDM

Применение: вода, масла, углеводороды

Температура: 150 °С

Вес: 17.00 кг

Тип затвора: поворотный дисковый

Артикул: D050-44338

Доставим в город Москва:

В наличии:

39 289.4 ₽ $ €

до 2024-09-28

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Затвор дисковый поворотный DN.ru WBV1616E-2W-Fb-H Ду150 Ру16 корпус - чугун QT450, диск - чугун QT450, уплотнение - EPDM, межфланцевый, с пневмоприводом PA-DA-105-1, пневмораспределителем 4V320-08 220В и БКВ APL-210N

Описание

Производитель: DN.ru, Россия

Присоединение: межфланцевый

Управление: пневмопривод двойного действия

Диаметр: 150 мм

Давление номинальное: 16 бар

Материал корпуса: чугун QT450

Материал диска: чугун QT450

Материал уплотнения: EPDM

Применение: вода, масла, углеводороды

Температура: 150 °С

Вес: 20.30 кг

Тип затвора: поворотный дисковый

Артикул: D050-44339

Доставим в город Москва:

В наличии:

41 742.7 ₽ $ €

до 2024-09-28

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки против часовой стрелки, закрытие - по часовой стрелке.

Пневмопривод поворотный предназначен для автоматизации процесса управления промышленной арматурой, а также для определения положения запорного органа арматуры.

Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия.

Блок концевых выключателей предназначен для визуальной и электрической сигнализации конечных положений запорного органа арматуры: клапана, крана или дискового затвора. Устанавливается сверху на поверхность пневматического привода и соединен с валом привода стандарт DIN. В герметичной коробке, как правило, находятся два датчика, которые отслеживают положение вала привода и сигнализируют в крайних положениях. В качестве датчиков используются микровыключатели OMRON, индуктивные датчики или герконы. Визуальную индикацию положения можно наблюдать на корпусе блока имеется 3D визуальный индикатор КРАСНЫЙ–ЗАКРЫТО и ЗЕЛЁНЫЙ-ОТКРЫТО.

Технические параметры затворов дисковых поворотных DN.ru WBV1616E-2W-Fb-H Ду125-150 Ру16 корпус - чугун QT450, диск - чугун QT450, уплотнение - EPDM, межфланцевых, с пневмоприводом PA-DA-105-1, пневмораспределителем 4V320-08 220В и БКВ APL-210N

Наименование	Значение
Рабочее давление, бар	16
Температура рабочей среды, °С	от -10 до 90
Применение	водоснабжение, теплоснабжение
Присоединение к трубопроводу	межфланцевый
Тип затвора	поворотный дисковый
Класс герметичности	A по ГОСТ 9544
Тип управления	пневмопривод
Страна производитель	Россия

Затворы дисковые поворотные DN.ru WBV1616E-2W-Fb-H Ду125-150 Ру16 корпус - чугун QT450, диск - чугун QT450, уплотнение - EPDM, межфланцевые, с пневмоприводом PA-DA-105-1, пневмораспределителем 4V320-08 220В и БКВ APL-210N

Габариты и размеры затворов дисковых поворотных DN.ru WBV1616E-2W-Fb-H Ду125-150 Ру16 корпус - чугун QT450, диск - чугун QT450, уплотнение - EPDM, межфланцевых, с пневмоприводом PA-DA-105-1, пневмораспределителем 4V320-08 220В и БКВ APL-210N:

Модель	H, мм	A, мм	Е, мм
Ду125	317.5	495	200
Ду150	354.5	495	200

Эскиз габариты и размеры затворов дисковых поворотных DN.ru WBV1616E-2W-Fb-H Ду125-150 Ру16 корпус - чугун QT450, диск - чугун QT450, уплотнение - EPDM, межфланцевых, с пневмоприводом PA-DA-105-1, пневмораспределителем 4V320-08 220В и БКВ APL-210N

Таблица деталей и материалов затворов дисковых поворотных DN.ru WBV1616E-2W-Fb-H Ду125-150 Ру16 корпус - чугун QT450, диск - чугун QT450, уплотнение - EPDM, межфланцевых, с пневмоприводом PA-DA-105-1, пневмораспределителем 4V320-08 220В и БКВ APL-210N:

№	Детали	Материал
1	Корпус	чугун QT450
2	Диск	чугун QT450
3	Седловое уплотнение	EPDM
4	Шток	нержавеющая сталь SS 316

Эскиз деталей и материалов затворов дисковых поворотных DN.ru WBV1616E-2W-Fb-H Ду125-150 Ру16 корпус - чугун QT450, диск - чугун QT450, уплотнение - EPDM, межфланцевых, с пневмоприводом PA-DA-105-1, пневмораспределителем 4V320-08 220В и БКВ APL-210N

Технические параметры пневмопривода DN.ru PA-DA-105-1

Наименование	Значение
Модель	PA-DA-105-1
Давление управления, бар	2 ÷ 8

Пневмопривод DN.ru PA-DA-105-1

Габариты и размеры пневмопривода DN.ru PA-DA-105-1

Модель пневмопривода	PA-DA-105-1
A, мм	495
A1, мм	461.5
B, мм	133
C, мм	109.5
D, мм	153
E1, мм	57.5
F, мм	64
G, мм	26
H, мм	80
I, мм	30
N, мм	22
E, мм	200
J, мм	102
K мм	70
L, мм	М10х16
M, мм	М8х13
O, мм	4
P, мм	4
S, мм	M6
T, мм	24
U, мм	32

Эскиз габаритов и размеров пневмопривода DN.ru PA-DA-105-1

Таблица деталей и материалов пневмопривода DN.ru PA-DA-105-1

№	Наименование детали	Материал
1	Индикаторный винт	ABS (пластик)
2	Индикатор положения	ABS (пластик)
3	Пружинный зажим	Нержавеющая сталь 304
4	Шайба	Нержавеющая сталь 304
5	Внешняя шайба	Инженерный пластик
6	Регулировочный винт	Нержавеющая сталь 304
7	Гайка	Нержавеющая сталь 304
8	Шайба	Нержавеющая сталь 304
9	Корпус	Экструдированный алюминий
10	Поршень	Алюминий, литье под давлением
11	Уплотнительное кольцо поршня	NBR
12	Группа подшипников	Инженерный пластик
13	Уплотнительное кольцо торцевой крышки	NBR
14	Торцевая крышка	Литой алюминий, покрытый полиэфирной краской
15	Винт крепежный	Нержавеющая сталь 304
16	Шайба внутренняя	Инженерный пластик
17	Уплотнительное кольцо	NBR
18	Подшипник	Инженерный пластик
19	Фиксатор	Легированная сталь
20	Шестерня	Легированная сталь
21	Подшипник	Инженерный пластик
22	Уплотнительное кольцо	NBR

Эскиз деталей и материалов пневмопривода DN.ru PA-DA-105-1

Технические параметры пневмораспределителя DN.ru 4V320-08 220В

Наименование	Значение
Тип пневмораспределителя	золотниковый
Модель пневмораспределителя	4V320-08 220В
Рабочее давление, бар	1.5 ÷ 1.8
Напряжение питания, В	220 В
Частота срабатывания, цикл/сек	5

Пневмораспределитель DN.ru 4V320-08 220В

Габариты и размеры пневмораспределителя DN.ru 4V320-08 220В

Модель пневмораспределителя	4V320-08
A, мм	71.9
B, мм	45
C, мм	94.4
D, мм	27
E, мм	69
F, мм	40
I, мм	24
K, мм	40
L, мм	188.8
M, мм	69.4
N, мм	50
O, мм	82.4
P, мм	24
S, мм	20
T, мм	6.5
U, мм	2.4
V, мм	4
H, мм	82.4

Эскиз габаритов и размеров пневмораспределителя DN.ru 4V320-08 220В

Технические параметры блока концевых выключателей DN.ru APL-210N

Наименование	Значение
Модель блока концевых выключателей	APL-210N
Срок службы, лет	10

Блок концевых выключателей DN.ru APL-210N

Габариты и размеры блока концевых выключателей DN.ru APL-210N:

Модель	Н, мм	L, мм	B, мм	D, мм	D1, мм	M
APL-210N	77	112	88	10	5	20х1.5

Эскиз габаритов и размеров блока концевых выключателей DN.ru APL-210N

Таблица деталей и материалов блока концевых выключателей DN.ru APL-210N:

Деталь	Материал
Корпус	литьевой алюминий
Индикаторный колпак	полиэстер пластик
3D-индикатор	ABC -пластик
Кулачок	полиэстер пластик
Пружина	нержавеющая сталь
Винты	нержавеющая сталь
Уплотнительные кольца	NBR
Втулка	бронза
Клемма заземления	нержавеющая сталь
Вал	нержавеющая сталь
