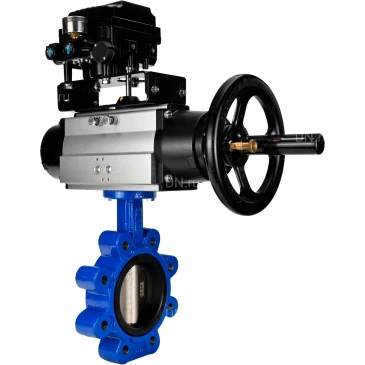

Затворы дисковые поворотные DN.ru WBV1616E-2W-Fb-H Ду125-150 Ру16 LUG корпус - чугун QT450, диск - чугун QT450, уплотнение - EPDM, межфланцевые, с пневмоприводом PA-DA-105-1 и позиционером YT-1000RSN

Сортировать по:
актуальности
Поделиться ссылкой на подборку
Затвор дисковый поворотный DN.ru WBV1616E-2W-Fb-H Ду125 Ру16 LUG корпус - чугун QT450, диск - чугун QT450, уплотнение - EPDM, с пневмоприводом DN.ru PA-DA-105-1 и позиционером YT-1000RSN без обратной связи
Артикул: D050-44416
Производитель: DN.ru, Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV1616E-2W-Fb-H
Диаметр условный: 125 мм
Давление условное: 16 бар
Строительная длина: 56 мм
Температура рабочей среды макс.: 100 °С
Тип присоединения: Межфланцевый (резьбовые проушины)
Управление: С пневмоприводом
Класс материала корпуса: чугун
Класс материала диска: чугун
Материал уплотнения: EPDM
Применение: вода, масла, углеводороды
Вес: 22.70 кг
Категория: Затворы с пневмоприводом
на 2025-10-27
103 116,09
  • $
  • €
Затвор дисковый поворотный DN.ru WBV1616E-2W-Fb-H Ду150 Ру16 LUG корпус - чугун QT450, диск - чугун QT450, уплотнение - EPDM, с пневмоприводом DN.ru PA-DA-105-1 и позиционером YT-1000RSN без обратной связи
Артикул: D050-44418
Производитель: DN.ru, Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV1616E-2W-Fb-H
Диаметр условный: 150 мм
Давление условное: 16 бар
Строительная длина: 56 мм
Температура рабочей среды макс.: 100 °С
Тип присоединения: Межфланцевый (резьбовые проушины)
Управление: С пневмоприводом
Класс материала корпуса: чугун
Класс материала диска: чугун
Материал уплотнения: EPDM
Применение: вода, масла, углеводороды
Вес: 26.00 кг
Категория: Затворы с пневмоприводом
на 2025-10-27
105 261,61
  • $
  • €
Затвор дисковый поворотный DN.ru WBV1616E-2W-Fb-H Ду125 Ру16 LUG корпус - чугун QT450, диск - чугун QT450, уплотнение - EPDM, с пневмоприводом DN.ru PA-DA-105-1 и позиционером YT-1000RSN с обратной связью
Артикул: D050-44417
Производитель: DN.ru, Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV1616E-2W-Fb-H
Диаметр условный: 125 мм
Давление условное: 16 бар
Строительная длина: 56 мм
Температура рабочей среды макс.: 100 °С
Тип присоединения: Межфланцевый (резьбовые проушины)
Управление: С пневмоприводом
Класс материала корпуса: чугун
Класс материала диска: чугун
Материал уплотнения: EPDM
Применение: вода, масла, углеводороды
Вес: 22.70 кг
Категория: Затворы с пневмоприводом
на 2025-10-27
118 436,92
  • $
  • €
Затвор дисковый поворотный DN.ru WBV1616E-2W-Fb-H Ду150 Ру16 LUG корпус - чугун QT450, диск - чугун QT450, уплотнение - EPDM, с пневмоприводом DN.ru PA-DA-105-1 и позиционером YT-1000RSN с обратной связью
Артикул: D050-44419
Производитель: DN.ru, Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV1616E-2W-Fb-H
Диаметр условный: 150 мм
Давление условное: 16 бар
Строительная длина: 56 мм
Температура рабочей среды макс.: 100 °С
Тип присоединения: Межфланцевый (резьбовые проушины)
Управление: С пневмоприводом
Класс материала корпуса: чугун
Класс материала диска: чугун
Материал уплотнения: EPDM
Применение: вода, масла, углеводороды
Вес: 26.00 кг
Категория: Затворы с пневмоприводом
на 2025-10-27
120 582,44
  • $
  • €

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки против часовой стрелки, закрытие - по часовой стрелке.

Пневмопривод поворотный предназначен для автоматизации процесса управления промышленной арматурой, а также для определения положения запорного органа арматуры.

Электропневматический поворотный позиционер используется для управления пневматическими приводами поворотного типа с помощью электрического контроллера или системы управления с аналоговым выходным сигналом постоянного тока диапазоном от 4 до 20 мА.

Технические параметры затворов дисковых поворотных DN.ru WBV1616E-2W-Fb-H Ду125-150 Ру16 LUG корпус - чугун QT450, диск - чугун QT450, уплотнение - EPDM, межфланцевых, с пневмоприводом PA-DA-105-1 и позиционером YT-1000RSN:

Наименование Значение
Давление номинальное PN, бар 16
Температура рабочей среды, °С от -20 до 100
Применение водоснабжение, теплоснабжение
Присоединение к трубопроводу Межфланцевый (резьбовые проушины)
Тип затвора поворотный дисковый
Класс герметичности A по ГОСТ 9544
Тип управления пневмопривод
Страна производитель Россия

Затворы дисковые поворотные DN.ru WBV1616E-2W-Fb-H Ду125-150 Ру16 LUG корпус - чугун QT450, диск - чугун QT450, уплотнение - EPDM, межфланцевые, с пневмоприводом PA-DA-105-1 и позиционером YT-1000RSN

Габариты и размеры затворов дисковых поворотных DN.ru WBV1616E-2W-Fb-H Ду125-150 Ру16 LUG корпус - чугун QT450, диск - чугун QT450, уплотнение - EPDM, межфланцевых, с пневмоприводом PA-DA-105-1 и позиционером YT-1000RSN:

Модель H, мм A, мм Е, мм S, мм С, мм
Ду125 317.5 495 200 62.5 117.5
Ду150 354.5 495 200 62.5 117.5
Затворы дисковые поворотные DN.ru WBV1616E-2W-Fb-H Ду125-150 Ру16 LUG корпус - чугун QT450, диск - чугун QT450, уплотнение - EPDM, межфланцевые, с пневмоприводом PA-DA-105-1 и позиционером YT-1000RSN

Эскиз габариты и размеры затворов дисковых поворотных DN.ru WBV1616E-2W-Fb-H Ду125-150 Ру16 LUG корпус - чугун QT450, диск - чугун QT450, уплотнение - EPDM, межфланцевых, с пневмоприводом PA-DA-105-1 и позиционером YT-1000RSN

Таблица деталей и материалов затворов дисковых поворотных DN.ru WBV1616E-2W-Fb-H Ду125-150 Ру16 LUG корпус - чугун QT450, диск - чугун QT450, уплотнение - EPDM, межфланцевых, с пневмоприводом PA-DA-105-1 и позиционером YT-1000RSN:

№ Детали Материал
1 Корпус чугун QT450 (аналог ВЧ 45)
2 Диск чугун QT450 (аналог ВЧ 45)
3 Седловое уплотнение EPDM
4 Шток нержавеющая сталь AISI 316 (аналог 08Х17Н13М2)
Затворы дисковые поворотные DN.ru WBV1616E-2W-Fb-H Ду125-150 Ру16 LUG корпус - чугун QT450, диск - чугун QT450, уплотнение - EPDM, межфланцевые, с пневмоприводом PA-DA-105-1 и позиционером YT-1000RSN

Эскиз деталей и материалов затворов дисковых поворотных DN.ru WBV1616E-2W-Fb-H Ду125-150 Ру16 LUG корпус - чугун QT450, диск - чугун QT450, уплотнение - EPDM, межфланцевых, с пневмоприводом PA-DA-105-1 и позиционером YT-1000RSN

Технические параметры пневмоприводов DN.ru PA-DA-105-1

Наименование Значение
Модель PA-DA-105-1
Давление управления, бар 2 ÷ 8
Затворы дисковые поворотные DN.ru WBV1616E-2W-Fb-H Ду125-150 Ру16 LUG корпус - чугун QT450, диск - чугун QT450, уплотнение - EPDM, межфланцевые, с пневмоприводом PA-DA-105-1 и позиционером YT-1000RSN

Пневмопривода DN.ru PA-DA-105-1

Габариты и размеры пневмоприводов DN.ru PA-DA-105-1

Модель пневмопривода PA-DA-105-1
A, мм 495
A1, мм 461.5
B, мм 133
C, мм 109.5
D, мм 153
E, мм 57.5
F, мм 64
G, мм 26
H, мм 80
I, мм 30
N, мм 22
W, мм 200
J, мм 102
K, мм 70
L, мм М10х16
M, мм М8х13
Затворы дисковые поворотные DN.ru WBV1616E-2W-Fb-H Ду125-150 Ру16 LUG корпус - чугун QT450, диск - чугун QT450, уплотнение - EPDM, межфланцевые, с пневмоприводом PA-DA-105-1 и позиционером YT-1000RSN

Эскиз габаритов и размеров пневмоприводов DN.ru PA-DA-105-1

Таблица деталей и материалов пневмоприводов DN.ru PA-DA-105-1

№ п/п Наименование детали Материал
1 Индикаторный винт ABS (пластик)
2 Индикатор положения ABS (пластик)
3 Пружинный зажим Нержавеющая сталь 304
4 Шайба Нержавеющая сталь 304
5 Внешняя шайба Инженерный пластик
6 Регулировочный винт Нержавеющая сталь 304
7 Гайка Нержавеющая сталь 304
8 Шайба Нержавеющая сталь 304
9 Корпус Экструдированный алюминивый сплав
10 Поршень Литой под давлением алюминиевый сплав
11 Уплотнительное кольцо поршня NBR
12 Группа подшипников Инженерный пластик
13 Уплотнительное кольцо торцевой крышки NBR
14 Торцевая крышка Литой алюминиевый сплав, покрытый полиэфирной краской
15 Винт крепежный Нержавеющая сталь 304
16 Шайба внутренняя Инженерный пластик
17 Уплотнительное кольцо NBR
18 Подшипник Инженерный пластик
19 Фиксатор Легированная сталь
20 Шестерня Легированная сталь
21 Подшипник Инженерный пластик
22 Уплотнительное кольцо NBR
Затворы дисковые поворотные DN.ru WBV1616E-2W-Fb-H Ду125-150 Ру16 LUG корпус - чугун QT450, диск - чугун QT450, уплотнение - EPDM, межфланцевые, с пневмоприводом PA-DA-105-1 и позиционером YT-1000RSN

Эскиз деталей и материалов пневмопривода DN.ru PA-DA-105-1

Технические параметры электропневматических поворотных позиционеров DN.ru YT-1000RSN без обратной связи

Наименование Значение
Модель электропневматического позиционера YT-1000RSN без обратной связи
Входной сигнал управления, mA 4 ~ 20
Внутреннее сопротивление, Ом 250(±15)
Входное давление, бар 1,4~7
Угол хода рычага 0~90°
Резьба подключения сжатого воздуха 1/4″
Резьба подключения манометра 1/8″
Кабельный ввод G1/2″
Тип защиты IP66
Расход сжатого воздуха, л /мин 3
Расход воздуха на выходе, л/мин 80
Материал корпуса алюминиевое литье
Затворы дисковые поворотные DN.ru WBV1616E-2W-Fb-H Ду125-150 Ру16 LUG корпус - чугун QT450, диск - чугун QT450, уплотнение - EPDM, межфланцевые, с пневмоприводом PA-DA-105-1 и позиционером YT-1000RSN

Электропневматические поворотные позиционеры DN.ru YT-1000RSN без обратной связи

Габариты и размеры электропневматических поворотных позиционеров DN.ru YT-1000RSN без обратной связи:

Модель позиционера YT-1000RSI
A, мм 224.3
B, мм 166.5
C, мм 117.5
D, мм 132.3
E, мм 6
F, мм 122
G, мм 45
H, мм 45
I, мм 23
J, мм 27
K, мм 32.5
L, мм 35.5
M, мм 91.8
N, мм 37.2
O, мм 43.5
P, мм 26.5
Q, мм 33
R, мм 80.25
S, мм 62.5
T, мм 8
U1, мм 70
U2, мм 93
V1, мм 40
V2, мм 63
W, мм 26
X, мм 32
Y, мм 9
Z, мм 24
Затворы дисковые поворотные DN.ru WBV1616E-2W-Fb-H Ду125-150 Ру16 LUG корпус - чугун QT450, диск - чугун QT450, уплотнение - EPDM, межфланцевые, с пневмоприводом PA-DA-105-1 и позиционером YT-1000RSN

Эскиз габаритов и размеров электропневматических поворотных позиционеров DN.ru YT-1000RSN без обратной связи
