Затворы дисковые поворотные DN.ru WBV1432N-2W-Fb-H Ду40-80 Ру16 корпус - чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом PA-SA, пневмораспределителем 4V320-10 220В и магнитным переключателем ALS200D

СТМ многоступенчатые насосы 2
СТМ многоступенчатые насосы 2-mobile
КИПиА Акваконтроль 2
КИПиА Акваконтроль 2-mobile
Сортировать по:
актуальности
Поделиться ссылкой на подборку
Затвор дисковый поворотный DN.ru WBV1432N-2W-Fb-H Ду40 Ру16 корпус - чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом PA-SA-083, пневмораспределителем 4V320-10 220В и магнитным переключателем ALS200D
Затвор дисковый поворотный DN.ru WBV1432N-2W-Fb-H Ду40 Ру16 корпус - чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом PA-SA-083, пневмораспределителем 4V320-10 220В и магнитным переключателем ALS200D
Артикул: D050-91537
Бренд: DN.ru
Страна производитель: Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV1432N-2W-Fb-H
Диаметр условный: 40 мм
Давление условное: 16 бар
Строительная длина: 34 мм
Температура рабочей среды макс.: 100 °С
Тип присоединения: межфланцевый
Управление: С пневмоприводом
Класс материала корпуса: чугун
Класс материала диска: нержавеющая сталь
Материал уплотнения: NBR
Применение: вода, масла, углеводороды, животные жиры
Вес: 6.81 кг
Категория: Затворы с пневмоприводом
на 2026-02-21
32 068,92
  • $
  • €
Затвор дисковый поворотный DN.ru WBV1432N-2W-Fb-H Ду50 Ру16 корпус - чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом PA-SA-083, пневмораспределителем 4V320-10 220В и магнитным переключателем ALS200D
Затвор дисковый поворотный DN.ru WBV1432N-2W-Fb-H Ду50 Ру16 корпус - чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом PA-SA-083, пневмораспределителем 4V320-10 220В и магнитным переключателем ALS200D
Артикул: D050-91538
Бренд: DN.ru
Страна производитель: Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV1432N-2W-Fb-H
Диаметр условный: 50 мм
Давление условное: 16 бар
Строительная длина: 43 мм
Температура рабочей среды макс.: 100 °С
Тип присоединения: межфланцевый
Управление: С пневмоприводом
Класс материала корпуса: чугун
Класс материала диска: нержавеющая сталь
Материал уплотнения: NBR
Применение: вода, масла, углеводороды, животные жиры
Вес: 6.90 кг
Категория: Затворы с пневмоприводом
на 2026-02-21
32 702,71
  • $
  • €
Затвор дисковый поворотный DN.ru WBV1432N-2W-Fb-H Ду65 Ру16 корпус - чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом PA-SA-105, пневмораспределителем 4V320-10 220В и магнитным переключателем ALS200D
Затвор дисковый поворотный DN.ru WBV1432N-2W-Fb-H Ду65 Ру16 корпус - чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом PA-SA-105, пневмораспределителем 4V320-10 220В и магнитным переключателем ALS200D
Артикул: D050-91539
Бренд: DN.ru
Страна производитель: Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV1432N-2W-Fb-H
Диаметр условный: 65 мм
Давление условное: 16 бар
Строительная длина: 46 мм
Температура рабочей среды макс.: 100 °С
Тип присоединения: межфланцевый
Управление: С пневмоприводом
Класс материала корпуса: чугун
Класс материала диска: нержавеющая сталь
Материал уплотнения: NBR
Применение: вода, масла, углеводороды, животные жиры
Вес: 10.57 кг
Категория: Затворы с пневмоприводом
на 2026-02-21
41 710,58
  • $
  • €
Затвор дисковый поворотный DN.ru WBV1432N-2W-Fb-H Ду80 Ру16 корпус - чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом PA-SA-105, пневмораспределителем 4V320-10 220В и магнитным переключателем ALS200D
Затвор дисковый поворотный DN.ru WBV1432N-2W-Fb-H Ду80 Ру16 корпус - чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом PA-SA-105, пневмораспределителем 4V320-10 220В и магнитным переключателем ALS200D
Артикул: D050-91540
Бренд: DN.ru
Страна производитель: Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV1432N-2W-Fb-H
Диаметр условный: 80 мм
Давление условное: 16 бар
Строительная длина: 46 мм
Температура рабочей среды макс.: 100 °С
Тип присоединения: межфланцевый
Управление: С пневмоприводом
Класс материала корпуса: чугун
Класс материала диска: нержавеющая сталь
Материал уплотнения: NBR
Применение: вода, масла, углеводороды, животные жиры
Вес: 10.82 кг
Категория: Затворы с пневмоприводом
на 2026-02-21
42 862,26
  • $
  • €

Затворы дисковые поворотные предназначены для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Приводы пневматические поворотные предназначены для автоматизации процесса управления промышленной арматурой. Пневмораспределители служат для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия. Магнитные переключатели предназначены для преобразования конечных значений положения вала пневматических приводов или запорной арматуры в электрические сигналы.

Технические параметры затворов дисковых поворотных DN.ru WBV1432N-2W-Fb-H Ру16

ХарактеристикаЗначение
Тип затвораповоротный дисковый
Тип присоединениямежфланцевый
Тип управленияпневмопривод
Давление номинальное PN16 бар
Материал корпусаВысокопрочный чугун GGG50/ВЧ50/EN-GJS-500-7
Материал запорного органаНержавеющая сталь AISI 316L/03Х16Н15М3
УплотнениеNBR
Климатическое исполнениеУХЛ4
Температура рабочей средыот -20 до 100 °C
Страна производительРоссия
Затворы дисковые поворотные DN.ru WBV1432N-2W-Fb-H Ду40-80 Ру16 корпус - чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом PA-SA, пневмораспределителем 4V320-10 220В и магнитным переключателем ALS200D

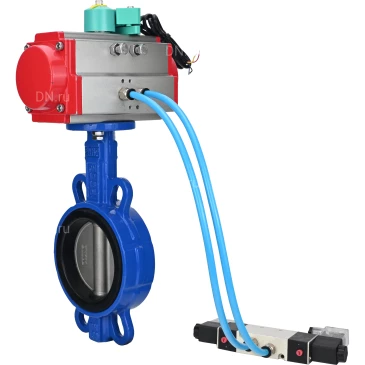

Изображение затворов дисковых поворотных DN.ru WBV1432N-2W-Fb-H Ру16

Габаритные и установочные размеры затворов дисковых поворотных DN.ru WBV1432N-2W-Fb-H Ру16

РазмерA, ммB, ммC, ммE, ммD, ммd, ммdo, ммHxH, мм
Ду40114662634655079x9
Ду50131722643655079x9
Ду65140832646655079x9
Ду80150952646655079x9
Затворы дисковые поворотные DN.ru WBV1432N-2W-Fb-H Ду40-80 Ру16 корпус - чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом PA-SA, пневмораспределителем 4V320-10 220В и магнитным переключателем ALS200D

Эскиз габаритов затворов дисковых поворотных DN.ru WBV1432N-2W-Fb-H Ру16

Деталировка затворов дисковых поворотных DN.ru WBV1432N-2W-Fb-H Ру16

№Наименование деталиМатериал
1Корпусчугун GG25 (аналог СЧ25)
2Седловое уплотнениеNBR
3Дискнержавеющая сталь AISI 316L (аналог 03Х17Н14М3)
4Штокнержавеющая сталь SS 416 (аналог ст.20Х13)
5Штифтнержавеющая сталь SS 416 (аналог ст.20Х13)
6ВтулкаPTFE
7Уплотнительное кольцоNBR
8Пластинауглеродистая сталь
Затворы дисковые поворотные DN.ru WBV1432N-2W-Fb-H Ду40-80 Ру16 корпус - чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом PA-SA, пневмораспределителем 4V320-10 220В и магнитным переключателем ALS200D

Эскиз деталировки затворов дисковых поворотных DN.ru WBV1432N-2W-Fb-H Ру16

Технические параметры пневмоприводов DN.ru PA-SA с возвратными пружинами

ХарактеристикаЗначение
БрендDN.ru
Тип пневмоприводас возвратными пружинами
Количество пружин10 шт
Номинальное давление12 бар
Рабочее давление2...8 бар
Средасжатый воздух
Температура рабочей средыот -20 °C до +80 °C
Угол поворота0 - 90°
Регулировка угла поворота±5%
Страна производительКитай
Максимальный диаметр частиц рабочей среды≤30 мкм2
Стандарт верхнего соединенияNAMUR
Стандарт соединения подачи воздухаNAMUR

Видео пневмоприводов DN.ru PA-SA с возвратными пружинами

Деталировка пневмопривода DN.ru PA-SA с возвратными пружинами

№Наименование деталиМатериал
1Индикаторный винтАБС-пластик
2Индикатор положенияАБС-пластик
3Пружинный зажимнержавеющая сталь 304
4Металлическая шайбанержавеющая сталь 304
5Прижимная шайбаинженерный пластик
6Корпусэкструдированный алюминиевый сплав с твердым анодированием
7Прижимная шайбаинженерный пластик
8Ограничительлегированная сталь
9Уплотнительное кольцо вала верхнееNBR
10Антифрикционное кольцо вала верхнееинженерный пластик
11Валлегированная сталь никелированная
12Антифрикционное кольцо вала нижнееинженерный пластик
13Уплотнительное кольцо вала нижнееNBR
14ЗаглушкаNBR
15Уплотнительное кольцо регулировочных винтовNBR
16Шайба регулировочного винтанержавеющая сталь 304
17Стопорная гайка регулировочного винтанержавеющая сталь 304
18Винт регулировочныйнержавеющая сталь 304
19Поршеньалюминиевый сплав, литой под давлением
20Направляющая накладка поршняинженерный пластик
21Антифрикционное кольцо поршняинженерный пластик
22Уплотнительное кольцо поршняNBR
23Комплект пружинпружинная сталь
24Уплотнительное кольцо крышкиNBR
25Торцевая крышкалитой алюминий с полиэфирным покрытием
26Винт крышкинержавеющая сталь 304
27Стопорный винтнержавеющая сталь 304
28Адаптеруглеродистая сталь
Эскиз деталировки пневмоприводов DN.ru PA-SA с возвратными пружинами

Эскиз деталировки пневмоприводов DN.ru PA-SA с возвратными пружинами

Технические параметры магнитных переключателей DN.ru ALS200D

ХарактеристикаЗначение
Материал корпусапластик PP-GF30
Степень защиты корпусаIP67
Совместимые устройства- пневматические приводы; - любые исполнительные механизмы с поворотом вала на 90°
Индикация угла поворота вала совмещаемого устройства, °0 – 90
Тип контактаNO
Тип взаимодействия датчиковмагнитный
Расстояние взаимодействия датчиков, мм1 ÷ 6
Частота переключения вкл/выкл, кГц0 ÷ 4,8
Визуальная индикациядва светодиода
Номинальное напряжение, В5 ÷ 240 AC/DC
Номинальный ток, mА0 ÷ 300
Номинальная мощность, Ватт10
Допустимая температура окружающей среды, °Сот -40 до +85
Кабельный вывод4 провода (2 провода/обрыв, 2 провода/закрытие)
Средний ресурс, лет10
Вес, кг0,140
Изображение магнитных переключателей DN.ru ALS200D

Изображение магнитных переключателей DN.ru ALS200D

Технические параметры пневмораспределителей DN.ru 4V320-10 NAMUR AC220V

ХарактеристикаЗначение
Тип пневмораспределителязолотниковый
Материал корпусаалюминевый сплав и технополимер
Управлениедвустороннее электромагнитное
Присоединение к пневмоприводустыковочная поверхность по стандарту NAMUR (VDI/VDE3845)
Схема работы5/2 – 5 рабочих линий; 2 позиции
Эффективная площадь сечения, мм230 (Cv = 1,68
Размер порта подвода воздуха (в пневмораспределитель)G 3/8
Размер портов отвода воздуха (в пневмопривод)2 х Ø20
Размеры выхлопных портов (сброс в атмосферу)2 х G 1/4
Рабочее давление, бар1,5 ÷ 8
Максимальное давление, бар12
Рабочая средаочищенный воздух (тонкость очистки 40 мкм)
Напряжение питания, В220
Полная мощность, В·А4,5
Допустимые изменения напряжения питания±10%
Степень защиты/класс изоляцииIP65/F
Температура эксплуатации, °Cот -5 до +50
Максимальная частота срабатывания5 циклов в секунду
Минимальное время переключения, с0,05
Пропускная способность, л/мин1 350
Средний ресурс, циклов20 000 000
Вес, кг1,200
Изображение пневмораспределителей DN.ru 4V320-10 NAMUR AC220V

Изображение пневмораспределителей DN.ru 4V320-10 NAMUR AC220V
