Затворы дисковые поворотные DN.ru WBV3434Pf-2W-Fb-H Ду50-80 Ру16 корпус - углеродистая сталь WCB, диск - углеродистая сталь WCB, футерованный PTFE, уплотнение - PTFE, с PA-SA, 4V320-08 220В и ALS200D купить в Москве и РФ

Затворы дисковые поворотные предназначены для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Привод пневматический предназначен для автоматизации процесса управления четвертьоборотной арматурой. Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия. Магнитный переключатель предназначен для преобразования конечных значений положения вала пневматических приводов или запорной арматуры в электрические сигналы.

Технические параметры затворов дисковых поворотных DN.ru WBV3434Pf-2W-Fb-H Ду50-80 Ру16

Характеристика	Значение
Номинальный диаметр DN, мм	50-125
Номинальное давление PN, бар	16
Номинальная температура рабочей среды t, ⁰C	от -10 до +150
Максимальная температура рабочей среды tmax, ⁰C (кратковременно)	180
Рабочая среда	вода, щелочи, кислоты, растворители, окислители и прочие химические вещества не агрессивные по отношению к материалу уплотнения PTFE
Направление потока	двустороннее
Класс герметичности	A ГОСТ 9544-2015
Присоединение к трубопроводу	межфланцевое
Корпус	углеродистая сталь WCB (аналог 25Л), футерованный PTFE
Диск	углеродистая сталь WCB (аналог 25Л), футерованный PTFE
Толщина футеровки, мм	3
Сфера применения	системы отопления и водоснабжения; промышленные трубопроводы
Средний срок службы, лет	10
Средний ресурс, циклов закрытие/открытие	50000-100000

Затворы дисковые поворотные DN.ru WBV3434Pf-2W-Fb-H Ду50-80 Ру16 корпус - углеродистая сталь WCB, диск - углеродистая сталь WCB, футерованный PTFE, уплотнение - PTFE, с PA-SA, 4V320-08 220В и ALS200D

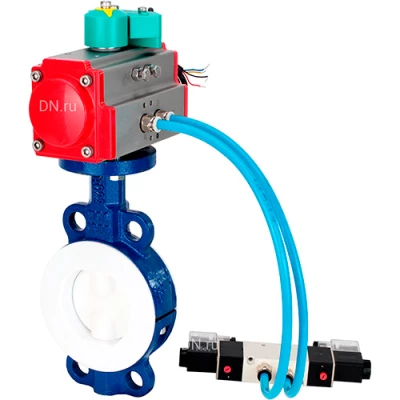

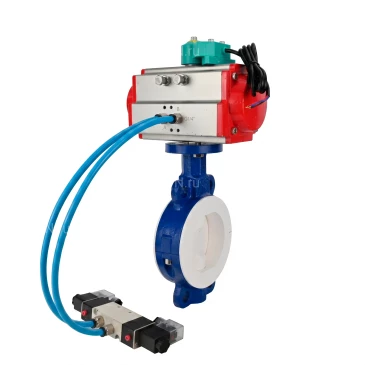

Изображение затворов дисковых поворотных DN.ru WBV3434Pf-2W-Fb-H Ду50-80 Ру16

Габаритные и установочные размеры затворов дисковых поворотных DN.ru WBV3434Pf-2W-Fb-H Ду50-80 Ру16

Размер	DN, мм	D1, мм	D2, мм	L, мм	H1, мм	Z-d, мм
Ду50	50	125	100	43	80	2-18
Ду65	65	145	120	46	90	2-18
Ду80	80	160	135	46	100	4-18

Эскиз габаритов затворов дисковых поворотных DN.ru WBV3434Pf-2W-Fb-H Ду50-80 Ру16

Деталировка затворов дисковых поворотных DN.ru WBV3434Pf-2W-Fb-H Ду50-80 Ру16

№	Наименование детали	Материал
1	Корпус	углеродистая сталь WCB (аналог 25Л), футерованный PTFE
2	Диск	углеродистая сталь WCB (аналог 25Л), футерованный PTFE
3	Шток	нержавеющая сталь 2Cr13 (аналог ст.20Х13)
4	Седловое уплотнение	PTFE

Эскиз деталировки затворов дисковых поворотных DN.ru WBV3434Pf-2W-Fb-H Ду50-80 Ру16

Технические параметры пневмоприводов DN.ru PA-SA с возвратными пружинами

Характеристика	Значение
Бренд	DN.ru
Тип пневмопривода	с возвратными пружинами
Количество пружин	10 шт
Номинальное давление	12 бар
Рабочее давление	2...8 бар
Среда	сжатый воздух
Температура рабочей среды	от -20 °C до +80 °C
Угол поворота	0 - 90°
Регулировка угла поворота	±5%
Страна производитель	Китай
Максимальный диаметр частиц рабочей среды	≤30 мкм2
Стандарт верхнего соединения	NAMUR
Стандарт соединения подачи воздуха	NAMUR

Видео пневмоприводов DN.ru PA-SA с возвратными пружинами

Деталировка пневмопривода DN.ru PA-SA с возвратными пружинами

№	Наименование детали	Материал
1	Индикаторный винт	АБС-пластик
2	Индикатор положения	АБС-пластик
3	Пружинный зажим	нержавеющая сталь 304
4	Металлическая шайба	нержавеющая сталь 304
5	Прижимная шайба	инженерный пластик
6	Корпус	экструдированный алюминиевый сплав с твердым анодированием
7	Прижимная шайба	инженерный пластик
8	Ограничитель	легированная сталь
9	Уплотнительное кольцо вала верхнее	NBR
10	Антифрикционное кольцо вала верхнее	инженерный пластик
11	Вал	легированная сталь никелированная
12	Антифрикционное кольцо вала нижнее	инженерный пластик
13	Уплотнительное кольцо вала нижнее	NBR
14	Заглушка	NBR
15	Уплотнительное кольцо регулировочных винтов	NBR
16	Шайба регулировочного винта	нержавеющая сталь 304
17	Стопорная гайка регулировочного винта	нержавеющая сталь 304
18	Винт регулировочный	нержавеющая сталь 304
19	Поршень	алюминиевый сплав, литой под давлением
20	Направляющая накладка поршня	инженерный пластик
21	Антифрикционное кольцо поршня	инженерный пластик
22	Уплотнительное кольцо поршня	NBR
23	Комплект пружин	пружинная сталь
24	Уплотнительное кольцо крышки	NBR
25	Торцевая крышка	литой алюминий с полиэфирным покрытием
26	Винт крышки	нержавеющая сталь 304
27	Стопорный винт	нержавеющая сталь 304
28	Адаптер	углеродистая сталь

Эскиз деталировки пневмоприводов DN.ru PA-SA с возвратными пружинами

Технические параметры магнитных переключателей DN.ru ALS200D

Характеристика	Значение
Материал корпуса	пластик PP-GF30
Степень защиты корпуса	IP67
Совместимые устройства	- пневматические приводы; - любые исполнительные механизмы с поворотом вала на 90°
Индикация угла поворота вала совмещаемого устройства, °	0 – 90
Тип контакта	NO
Тип взаимодействия датчиков	магнитный
Расстояние взаимодействия датчиков, мм	1 ÷ 6
Частота переключения вкл/выкл, кГц	0 ÷ 4,8
Визуальная индикация	два светодиода
Номинальное напряжение, В	5 ÷ 240 AC/DC
Номинальный ток, mА	0 ÷ 300
Номинальная мощность, Ватт	10
Допустимая температура окружающей среды, °С	от -40 до +85
Кабельный вывод	4 провода (2 провода/обрыв, 2 провода/закрытие)
Средний ресурс, лет	10
Вес, кг	0,140

Изображение магнитных переключателей DN.ru ALS200D

Технические параметры пневмораспределителей DN.ru 4V320-08 NAMUR AC220V

Характеристика	Значение
Тип пневмораспределителя	золотниковый
Материал корпуса	алюминевый сплав и технополимер
Управление	двустороннее электромагнитное
Присоединение к пневмоприводу	стыковочная поверхность по стандарту NAMUR (VDI/VDE3845)
Схема работы	5/2 – 5 рабочих линий; 2 позиции
Эффективная площадь сечения, мм2	25 (Cv = 1,4)
Размер порта подвода воздуха (в пневмораспределитель)	G 1/4
Размер портов отвода воздуха (в пневмопривод)	2 х Ø20
Размеры выхлопных портов (сброс в атмосферу)	2 х G 1/4
Рабочее давление, бар	1,5 ÷ 8
Максимальное давление, бар	12
Рабочая среда	очищенный воздух (тонкость очистки 40 мкм)
Напряжение питания, В	220
Полная мощность, В·А	4,5
Допустимые изменения напряжения питания	±10%
Степень защиты/класс изоляции	IP65/F
Температура эксплуатации, °C	от -5 до +50
Максимальная частота срабатывания	5 циклов в секунду
Минимальное время переключения, с	0,05
Пропускная способность, л/мин	1 350
Средний ресурс, циклов	20 000 000
Вес, кг	1,200

Изображение пневмораспределителей DN.ru 4V320-08 NAMUR AC220V
