Затворы дисковые поворотные с тройным эксцентриситетом DN.ru WBV3EX-3431M-1W-F-ISO Ду100 Ру25, корпус - сталь WCB, диск - сталь 304, уплотнение - METAL, с пневмоприводом PA-DA-105-1, пневморапределителем 4М310-08 220В NAMUR, БКВ APL-210N и БПВ AFC2000 купить в Москве и РФ

Затворы дисковые поворотные предназначены для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Пневмопривод поворотный предназначен для автоматизации процесса управления промышленной арматурой. Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия. Блок концевых выключателей предназначен для визуальной и электрической сигнализации конечных положений запорного органа арматуры: клапана, крана или дискового затвора. Блок подготовки воздуха предназначен для очистки сжатого воздуха от капельной влаги и твердых частиц, удаления конденсата, автоматического поддержания величины давления на заданном уровне, подвода смазочного материала из резервуара в поток сжатого воздуха к элементам пневмосистемы.

Технические параметры затворов дисковых поворотных с тройным эксцентриситетом DN.ru WBV3EX-3431M-1W-F-ISO Ду100 Ру25

Характеристика	Значение
Номинальный диаметр DN, мм	50-300
Номинальное давление PN, бар	25
Температура рабочей среды t, ⁰C	от -45 до +425
Рабочая среда	вода, воздух, пар, природный газ и газообразные углеводороды, нефть, нефтепродукты, коксовый газ, агрессивные среды
Направление потока	одностороннее
Класс герметичности	«A» ГОСТ 9544-2015
Присоединение к трубопроводу	фланцевое
Материал корпуса	сталь WCB (аналог 25Л)
Материал диска	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
Область применения	системы водо- и теплоснабжения, технологические трубопроводы
Средний ресурс, циклов открытие/закрытие	30000
Средний срок службы, лет	10

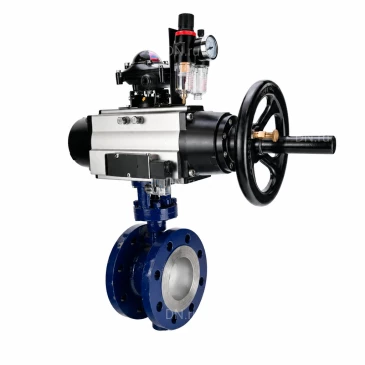

Затворы дисковые поворотные с тройным эксцентриситетом DN.ru WBV3EX-3431M-1W-F-ISO Ду100 Ру25, корпус - сталь WCB, диск - сталь 304, уплотнение - METAL, с пневмоприводом PA-DA-105-1, пневморапределителем 4М310-08 220В NAMUR, БКВ APL-210N и БПВ AFC2000

Изображение затворов дисковых поворотных с тройным эксцентриситетом DN.ru WBV3EX-3431M-1W-F-ISO Ду100 Ру25

Габаритные и установочные размеры затворов дисковых поворотных с тройным эксцентриситетом DN.ru WBV3EX-3431M-1W-F-ISO Ду100 Ру25

Размер	DN, мм	L, мм	D, мм	D1, мм	D2, мм	b, мм	H1, мм	H2, мм	n-Ød, мм
Ду100	100	127	230	190	156	24	155	78	8-Ø22

Эскиз габаритов затворов дисковых поворотных с тройным эксцентриситетом DN.ru WBV3EX-3431M-1W-F-ISO Ду100 Ру25

Деталировка затворов дисковых поворотных с тройным эксцентриситетом DN.ru WBV3EX-3431M-1W-F-ISO Ду100 Ру25

№	Наименование детали	Материал
1	Корпус	сталь WCB (аналог 25Л)
2	Диск	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
3	Шток	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
4	Седловое уплотнение	металл (наплавка D507) + графит
5	Сальниковое уплотнение	нержавеющая сталь AISI 304 (аналог 08Х18Н10) + графит

Эскиз деталировки затворов дисковых поворотных с тройным эксцентриситетом DN.ru WBV3EX-3431M-1W-F-ISO Ду100 Ру25

Технические параметры блоков подготовки воздуха DN.ru AFC2000

Характеристика	Значение
Рабочее давление, бар	8
Максимальное давление, бар	10
Регулируемый диапазон давления, бар	0,5 ÷ 9
Давление разрушения, бар	15
Подсоединение воздуха	1/4"
Рабочая температура, ⁰C	от -5 до +60
Размер фильтруемых частиц, мкм	40
Вязкость масла	ISO VG 32
Вес, кг	0,395

Изображение блоков подготовки воздуха DN.ru AFC2000

Технические параметры блоков концевых выключателей DN.ru APL-210N

Характеристика	Значение
Защита корпуса	всепогодный IP65
Температура окружающей среды, °C	от -40 до +80
Совместимые устройства	четвертьоборотные пневмоприводы; - исполнительные механизмы с поворотом вала на 90°
Кабельные вводы	2 x NPT1/2”
Клеммная колодка	8 ячеек 0.08-2.6 мм2
Напряжение	12V, 24V, 38V, 48V, 110V, 220V, 250V
Положение индикатора	ЗАКРЫТО: красный ОТКРЫТО: зелёный
Датчик	2 SPDT электромеханических микровыключателя OMRON V151-1C25 тип "сухой контакт"
Внешнее покрытие	полиэстеровое покрытие (чёрное)
Вал	стандартный вал – 17 мм

Изображение блоков концевых выключателей DN.ru APL-210N

Деталировка блоков концевых выключателей DN.ru APL-210N

№	Наименование	Материал
1	Корпус	литьевой алюминий
2	Индикаторный колпак	полиэстер пластик
3	3D-индикатор	ABC -пластик
4	Кулачок	полиэстер пластик
5	Пружина	нержавеющая сталь
6	Винты	нержавеющая сталь
7	Уплотнительные кольца	NBR
8	Втулка	бронза
9	Клемма заземления	нержавеющая сталь
10	Вал	нержавеющая сталь

Технические параметры пневмораспределителей DN.RU 4M310-08 220V NAMUR

Характеристика	Значение
Конструкция	золотникового типа
Максимальное давление, бар	10
Рабочее давление (рекомендуемый диапазон для нормальной работы), бар	1,5 ÷ 8
Вид пневмораспределителя	5/2 пятилинейный, двухпозиционный
Рабочая среда	очищенный воздух (тонкость очистки 40 мкм)
Температура эксплуатации, °C	от 0 до +60
Частота срабатывания	5 циклов в секунду
Ручное дублирование	есть
Степень защиты/класс изоляции	IP65/F
Присоединение к пневмоприводу	стыковочная поверхность по стандарту NAMUR (VDI/VDE3845)
Материал корпуса	анодированный алюминий
Эффективная площадь сечения, мм2	25 (Cv = 1,4)
Размеры выхлопных портов (сброс в атмосферу)	2 - PT1/4”
Размер порта подвода воздуха (в пневмораспределитель)	G1/4”
Размер портов отвода воздуха (в пневмопривод)	2 х Ø19.2 мм
Время отклика, сек	0,05
Напряжение питания, В	220AC
Мощность катушки	5,5 ВА
Вес, кг	0,35
Средний ресурс, циклов	10 000 000

Изображение пневмораспределителей DN.RU 4M310-08 220V NAMUR

Деталировка пневмораспределителей DN.RU 4M310-08 220V NAMUR

№	Наименование детали	Материал
1	Разъем	инженерный пластик
2	Гайка	POM + углеродистая сталь
3	Катушка	медь
4	Управляющие элементы	-
5	Пластина	углеродистая сталь
6	Поршень	POM
7	Седло управляющего клапана	инженерный пластик
8	Корпус клапана	алюминиевый сплав
9	Золотник	алюминиевый сплав
10	Уплотнительное кольцо O-образной формы	HNBR
11	Задняя крышка	инженерный пластик
12	Фильтр	синтетический материал
13	Поршень	POM
14	Пружина	нержавеющая сталь
15	Ручной дублер	инженерный пластик
16	Заднее седло	алюминиевый сплав
17	Седло пружины	алюминиевый сплав
18	Буксирная скоба типа C	65Mn (аналог 65Г)

Эскиз деталировки пневмораспределителей DN.RU 4M310-08 220V NAMUR

Технические параметры пневмоприводов DN.ru PA-DA-105-1 двойного действия со штурвалом

Характеристика	Значение
Тип пневмопривода	двойного действия
Давление управления, бар	2 ÷ 8
Управляющая среда	подготовленный воздух не выше 5 класса по ГОСТ 17433-80
Рабочая температура, °C	от -20 до +80
Визуальный индикатор положения	открыто / закрыто
Ручное управление	открыто / закрыто
Ручное управление	маховик
Угол поворота, °	90 ± 5
Стандарт верхнего соединения	NAMUR
Стандарт соединения подачи воздуха	NAMUR
Присоединительная резьба подачи воздуха	G 1/4ʺ
Тип ISO фланца	F07/F10
Квадрат штока, мм	22х22
Вес, кг	9
Средний ресурс, циклов закрытие/открытие	300 000

Изображение пневмоприводов DN.ru PA-DA-105-1 двойного действия со штурвалом

Деталировка пневмоприводов DN.ru PA-DA-105-1 двойного действия со штурвалом

№	Наименование детали	Материал
1	Индикаторный винт	ABS - пластик
2	Индикатор положения	ABS - пластик
3	Пружинный зажим	нержавеющая сталь 304
4	Шайба	нержавеющая сталь 304
5	Внешняя шайба	инженерный пластик
6	Регулировочный винт	нержавеющая сталь 304
7	Гайка	нержавеющая сталь 304
8	Шайба	нержавеющая сталь 304
9	Корпус	экструдированный алюминиевый сплав
10	Поршень	литой под давлением алюминиевый сплав
11	Уплотнительное кольцо поршня	NBR
12	Группа подшипников	инженерный пластик
13	Уплотнительное кольцо торцевой крышки	NBR
14	Торцевая крышка	литой алюминиевый сплав, покрытый полиэфирной краской
15	Винт крепежный	нержавеющая сталь 304
16	Шайба внутренняя	инженерный пластик
17	Уплотнительное кольцо	NBR
18	Подшипник	инженерный пластик
19	Фиксатор	легированная сталь
20	Шестерня	легированная сталь
21	Подшипник	инженерный пластик
22	Уплотнительное кольцо	NBR

Эскиз деталировки пневмоприводов DN.ru PA-DA-105-1 двойного действия со штурвалом
