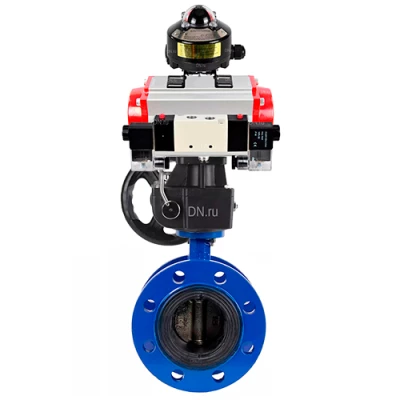

Затворы дисковые поворотные DN.ru WBV1331E-2W-F-H Ду50-200 Ру16, корпус - чугун GGG40, диск - нерж. сталь 304, уплотнение - EPDM, с пневмоприводом PA-DA, пневмораспределителем 4V320-10 NAMUR AC220V, ручным дублером MONx-ISO и БКВ APL-510N EX

СТМ многоступенчатые насосы 2
СТМ многоступенчатые насосы 2-mobile
КИПиА Акваконтроль 2
КИПиА Акваконтроль 2-mobile
Сортировать по:
актуальности
Поделиться ссылкой на подборку
Затвор дисковый поворотный DN.ru WBV1331E-2W-F-H Ду50 Ру16, корпус - чугун GGG40, диск - нерж. сталь 304, уплотнение - EPDM, с пневмоприводом PA-DA-105, пневмораспределителем 4V320-10 NAMUR AC220V, ручным дублером MON3-700-T38-ISO и БКВ APL-510N EX
Затвор дисковый поворотный DN.ru WBV1331E-2W-F-H Ду50 Ру16, корпус - чугун GGG40, диск - нерж. сталь 304, уплотнение - EPDM, с пневмоприводом PA-DA-105, пневмораспределителем 4V320-10 NAMUR AC220V, ручным дублером MON3-700-T38-ISO и БКВ APL-510N EX
Артикул: D050-99254
Бренд: DN.ru
Страна производитель: Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV1331E-2W-F-H
Диаметр условный: 50 мм
Давление условное: 16 бар
Строительная длина: 108 мм
Температура рабочей среды макс.: 130 °С
Тип присоединения: Фланцевый
Управление: С пневмоприводом
Класс материала корпуса: чугун
Класс материала диска: нержавеющая сталь
Материал уплотнения: EPDM
Применение: вода, воздух, нейтральные среды
Вес: 21.50 кг
Категория: Затворы с пневмоприводом
на 2026-02-26
71 166,26
  • $
  • €
Затвор дисковый поворотный DN.ru WBV1331E-2W-F-H Ду65 Ру16, корпус - чугун GGG40, диск - нерж. сталь 304, уплотнение - EPDM, с пневмоприводом PA-DA-105, пневмораспределителем 4V320-10 NAMUR AC220V, ручным дублером MON3-700-T38-ISO и БКВ APL-510N EX
Затвор дисковый поворотный DN.ru WBV1331E-2W-F-H Ду65 Ру16, корпус - чугун GGG40, диск - нерж. сталь 304, уплотнение - EPDM, с пневмоприводом PA-DA-105, пневмораспределителем 4V320-10 NAMUR AC220V, ручным дублером MON3-700-T38-ISO и БКВ APL-510N EX
Артикул: D050-99255
Бренд: DN.ru
Страна производитель: Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV1331E-2W-F-H
Диаметр условный: 65 мм
Давление условное: 16 бар
Строительная длина: 112 мм
Температура рабочей среды макс.: 130 °С
Тип присоединения: Фланцевый
Управление: С пневмоприводом
Класс материала корпуса: чугун
Класс материала диска: нержавеющая сталь
Материал уплотнения: EPDM
Применение: вода, воздух, нейтральные среды
Вес: 23.45 кг
Категория: Затворы с пневмоприводом
на 2026-02-26
73 380,56
  • $
  • €
Затвор дисковый поворотный DN.ru WBV1331E-2W-F-H Ду100 Ру16, корпус - чугун GGG40, диск - нерж. сталь 304, уплотнение - EPDM, с пневмоприводом PA-DA-105, пневмораспределителем 4V320-10 NAMUR AC220V, ручным дублером MON3-700-T38-ISO и БКВ APL-510N EX
Затвор дисковый поворотный DN.ru WBV1331E-2W-F-H Ду100 Ру16, корпус - чугун GGG40, диск - нерж. сталь 304, уплотнение - EPDM, с пневмоприводом PA-DA-105, пневмораспределителем 4V320-10 NAMUR AC220V, ручным дублером MON3-700-T38-ISO и БКВ APL-510N EX
Артикул: D050-99257
Бренд: DN.ru
Страна производитель: Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV1331E-2W-F-H
Диаметр условный: 100 мм
Давление условное: 16 бар
Строительная длина: 127 мм
Температура рабочей среды макс.: 130 °С
Тип присоединения: Фланцевый
Управление: С пневмоприводом
Класс материала корпуса: чугун
Класс материала диска: нержавеющая сталь
Материал уплотнения: EPDM
Применение: вода, воздух, нейтральные среды
Вес: 24.85 кг
Категория: Затворы с пневмоприводом
на 2026-02-26
73 871
  • $
  • €
Затвор дисковый поворотный DN.ru WBV1331E-2W-F-H Ду80 Ру16, корпус - чугун GGG40, диск - нерж. сталь 304, уплотнение - EPDM, с пневмоприводом PA-DA-105, пневмораспределителем 4V320-10 NAMUR AC220V, ручным дублером MON3-700-T38-ISO и БКВ APL-510N EX
Затвор дисковый поворотный DN.ru WBV1331E-2W-F-H Ду80 Ру16, корпус - чугун GGG40, диск - нерж. сталь 304, уплотнение - EPDM, с пневмоприводом PA-DA-105, пневмораспределителем 4V320-10 NAMUR AC220V, ручным дублером MON3-700-T38-ISO и БКВ APL-510N EX
Артикул: D050-99256
Бренд: DN.ru
Страна производитель: Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV1331E-2W-F-H
Диаметр условный: 80 мм
Давление условное: 16 бар
Строительная длина: 114 мм
Температура рабочей среды макс.: 130 °С
Тип присоединения: Фланцевый
Управление: С пневмоприводом
Класс материала корпуса: чугун
Класс материала диска: нержавеющая сталь
Материал уплотнения: EPDM
Применение: вода, воздух, нейтральные среды
Вес: 24.30 кг
Категория: Затворы с пневмоприводом
на 2026-02-26
75 044,64
  • $
  • €
Затвор дисковый поворотный DN.ru WBV1331E-2W-F-H Ду125 Ру16, корпус - чугун GGG40, диск - нерж. сталь 304, уплотнение - EPDM, с пневмоприводом PA-DA-130, пневмораспределителем 4V320-10 NAMUR AC220V, ручным дублером MON3-700-T38-ISO и БКВ APL-510N EX
Затвор дисковый поворотный DN.ru WBV1331E-2W-F-H Ду125 Ру16, корпус - чугун GGG40, диск - нерж. сталь 304, уплотнение - EPDM, с пневмоприводом PA-DA-130, пневмораспределителем 4V320-10 NAMUR AC220V, ручным дублером MON3-700-T38-ISO и БКВ APL-510N EX
Артикул: D050-99258
Бренд: DN.ru
Страна производитель: Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV1331E-2W-F-H
Диаметр условный: 125 мм
Давление условное: 16 бар
Строительная длина: 140 мм
Температура рабочей среды макс.: 130 °С
Тип присоединения: Фланцевый
Управление: С пневмоприводом
Класс материала корпуса: чугун
Класс материала диска: нержавеющая сталь
Материал уплотнения: EPDM
Применение: вода, воздух, нейтральные среды
Вес: 30.40 кг
Категория: Затворы с пневмоприводом
на 2026-02-26
88 321,9
  • $
  • €
Затвор дисковый поворотный DN.ru WBV1331E-2W-F-H Ду150 Ру16, корпус - чугун GGG40, диск - нерж. сталь 304, уплотнение - EPDM, с пневмоприводом PA-DA-130, пневмораспределителем 4V320-10 NAMUR AC220V, ручным дублером MON3-700-T38-ISO и БКВ APL-510N EX
Затвор дисковый поворотный DN.ru WBV1331E-2W-F-H Ду150 Ру16, корпус - чугун GGG40, диск - нерж. сталь 304, уплотнение - EPDM, с пневмоприводом PA-DA-130, пневмораспределителем 4V320-10 NAMUR AC220V, ручным дублером MON3-700-T38-ISO и БКВ APL-510N EX
Артикул: D050-99259
Бренд: DN.ru
Страна производитель: Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV1331E-2W-F-H
Диаметр условный: 150 мм
Давление условное: 16 бар
Строительная длина: 140 мм
Температура рабочей среды макс.: 130 °С
Тип присоединения: Фланцевый
Управление: С пневмоприводом
Класс материала корпуса: чугун
Класс материала диска: нержавеющая сталь
Материал уплотнения: EPDM
Применение: вода, воздух, нейтральные среды
Вес: 32.75 кг
Категория: Затворы с пневмоприводом
на 2026-02-26
93 486,77
  • $
  • €
Затвор дисковый поворотный DN.ru WBV1331E-2W-F-H Ду200 Ру16, корпус - чугун GGG40, диск - нерж. сталь 304, уплотнение - EPDM, с пневмоприводом PA-DA-140, пневмораспределителем 4V320-10 NAMUR AC220V, ручным дублером MON4-1200-T54-ISO и БКВ APL-510N EX
Затвор дисковый поворотный DN.ru WBV1331E-2W-F-H Ду200 Ру16, корпус - чугун GGG40, диск - нерж. сталь 304, уплотнение - EPDM, с пневмоприводом PA-DA-140, пневмораспределителем 4V320-10 NAMUR AC220V, ручным дублером MON4-1200-T54-ISO и БКВ APL-510N EX
Артикул: D050-99260
Бренд: DN.ru
Страна производитель: Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV1331E-2W-F-H
Диаметр условный: 200 мм
Давление условное: 16 бар
Строительная длина: 152 мм
Температура рабочей среды макс.: 130 °С
Тип присоединения: Фланцевый
Управление: С пневмоприводом
Класс материала корпуса: чугун
Класс материала диска: нержавеющая сталь
Материал уплотнения: EPDM
Применение: вода, воздух, нейтральные среды
Вес: 51.10 кг
Категория: Затворы с пневмоприводом
на 2026-02-26
125 081,72
  • $
  • €

Затворы дисковые поворотные предназначены для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Привод пневматический предназначен для автоматизации процесса управления четвертьоборотной арматурой. Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия. Ручной дублер с червячной передачей и понижающим редуктором позволяет вручную устанавливать необходимое позиционирование запорного органа на четверть оборота, выступая в качестве альтернативы пневматическим, электрическим или гидравлическим четвертьоборотным приводам. Блок концевых выключателей предназначен для визуальной и электрической сигнализации конечных положений запорного органа арматуры.

Технические параметры затворов дисковых поворотных DN.ru WBV1331E-2W-F-H Ду50-200 Ру16

ХарактеристикаЗначение
Номинальный диаметр DN, мм50 - 200
Номинальное давление PN, бар16
Температура рабочей среды t, ⁰Cот -25 до +130
Рабочая средахолодная и горячая вода, воздух без примесей масла и жира, иные среды, нейтральные к материалам
Направление потокадвустороннее
Класс герметичностиA ГОСТ 9544-2015
Присоединение к трубопроводуфланцевое
Материал корпусачугун GGG40 (аналог ВЧ40)
Материал дисканержавеющая сталь AISI 304 (аналог 08Х18Н10)
Сферы применениясистемы отопления и водоснабжения, промышленные трубопроводы
Срок службы, лет10
Затворы дисковые поворотные DN.ru WBV1331E-2W-F-H Ду50-200 Ру16, корпус - чугун GGG40, диск - нерж. сталь 304, уплотнение - EPDM, с пневмоприводом PA-DA, пневмораспределителем 4V320-10 NAMUR AC220V, ручным дублером MONx-ISO и БКВ APL-510N EX

Изображение затворов дисковых поворотных DN.ru WBV1331E-2W-F-H Ду50-200 Ру16

Габаритные и установочные размеры затворов дисковых поворотных DN.ru WBV1331E-2W-F-H Ду50-200 Ру16

РазмерL, ммD, ммD1, ммD2, ммn-d, мм
Ду50108165125994-18
Ду651121851451184-18
Ду801142001601328-18
Ду1001272201801568-18
Ду1251402502101848-18
Ду1501402852402118-22
Ду20015234029526612-22
Затворы дисковые поворотные DN.ru WBV1331E-2W-F-H Ду50-200 Ру16, корпус - чугун GGG40, диск - нерж. сталь 304, уплотнение - EPDM, с пневмоприводом PA-DA, пневмораспределителем 4V320-10 NAMUR AC220V, ручным дублером MONx-ISO и БКВ APL-510N EX

Эскиз габаритов затворов дисковых поворотных DN.ru WBV1331E-2W-F-H Ду50-200 Ру16

Деталировка затворов дисковых поворотных DN.ru WBV1331E-2W-F-H Ду50-200 Ру16

№Наименование деталиМатериал
1Корпусчугун GGG40 (аналог ВЧ40)
2Дискнержавеющая сталь AISI 304 (аналог 08Х18Н10)
3Седловое уплотнениеEPDM
4Штокнержавеющая сталь SS 420 (аналог ст.20Х13)
Затворы дисковые поворотные DN.ru WBV1331E-2W-F-H Ду50-200 Ру16, корпус - чугун GGG40, диск - нерж. сталь 304, уплотнение - EPDM, с пневмоприводом PA-DA, пневмораспределителем 4V320-10 NAMUR AC220V, ручным дублером MONx-ISO и БКВ APL-510N EX

Эскиз деталировки затворов дисковых поворотных DN.ru WBV1331E-2W-F-H Ду50-200 Ру16

Технические параметры пневмоприводов DN.ru PA-DA двойного действия

ХарактеристикаЗначение
БрендDN.ru
Тип пневмоприводадвойного действия
Номинальное давление12 бар
Рабочее давление2...8 бар
Средасжатый воздух
Температура рабочей средыот -20 °C до +80 °C
Угол поворота0 - 90°
Регулировка угла поворота±5%
Страна производительКитай
Максимальный диаметр частиц рабочей среды≤30 мкм2
Стандарт верхнего соединенияNAMUR
Стандарт соединения подачи воздухаNAMUR

Видео пневмоприводов DN.ru PA-DA двойного действия

Деталировка пневмоприводов DN.ru PA-DA двойного действия

№Наименование деталиМатериал
1Индикаторный винтАБС-пластик
2Индикатор положенияАБС-пластик
3Пружинный зажимнержавеющая сталь 304
4Металлическая шайбанержавеющая сталь 304
5Прижимная шайбаинженерный пластик
6Корпусэкструдированный алюминиевый сплав с твердым анодированием
7Прижимная шайбаинженерный пластик
8Ограничительлегированная сталь
9Уплотнительное кольцо вала верхнееNBR
10Антифрикционное кольцо вала верхнееинженерный пластик
11Валлегированная сталь никелированная
12Антифрикционное кольцо вала нижнееинженерный пластик
13Уплотнительное кольцо вала нижнееNBR
14ЗаглушкаNBR
15Уплотнительное кольцо регулировочных винтовNBR
16Шайба регулировочного винтанержавеющая сталь 304
17Стопорная гайка регулировочного винтанержавеющая сталь 304
18Винт регулировочныйнержавеющая сталь 304
19Поршеньалюминиевый сплав, литой под давлением
20Направляющая накладка поршняинженерный пластик
21Антифрикционное кольцо поршняинженерный пластик
22Уплотнительное кольцо поршняNBR
23Комплект пружинпружинная сталь
24Уплотнительное кольцо крышкиNBR
25Торцевая крышкалитой алюминий с полиэфирным покрытием
26Винт крышкинержавеющая сталь 304
27Стопорный винтнержавеющая сталь 304
28Адаптеруглеродистая сталь
Эскиз деталировки пневмоприводов DN.ru PA-DA двойного действия

Эскиз деталировки пневмоприводов DN.ru PA-DA двойного действия

Технические характеристики блоков концевых выключателей DN.ru APL-510N EX взрывозащищенных

ХарактеристикаЗначение
Корпусвсепогодный IP67/ NEMA4 4X,7,9 взрывозащищенный E EX d IIC T6
Совместимые устройства- четвертьоборотные пневмоприводы; - любые исполнительные механизмы с поворотом вала на 90°
Полный угол поворота90°
Кабельные вводы2 x NPT 3/4”
Электрическое подключениеклеммы с винтовым зажимом 8 точек (0,08 – 2,5) мм 2
Резьба кабельного ввода2 x NPT 3/4”
Тип визуального индикаторадвухцветная полусфера: ОТКРЫТО (Open) - желтый ЗАКРЫТО (Closed) - красный
Переключатели/датчикидва механических переключателя два датчика приближения
Номинальное напряжение, В250
Номинальный ток, А16
Допустимая температура окружающей среды, °Сот -20 до +66
Средний ресурс, циклов10 000 000
Вес, кг1,800
Изображение блоков концевых выключателей DN.ru APL-510N EX взрывозащищенных

Изображение блоков концевых выключателей DN.ru APL-510N EX взрывозащищенных

Технические параметры пневмораспределителей DN.ru 4V320-10 NAMUR AC220V

ХарактеристикаЗначение
Тип пневмораспределителязолотниковый
Материал корпусаалюминевый сплав и технополимер
Управлениедвустороннее электромагнитное
Присоединение к пневмоприводустыковочная поверхность по стандарту NAMUR (VDI/VDE3845)
Схема работы5/2 – 5 рабочих линий; 2 позиции
Эффективная площадь сечения, мм230 (Cv = 1,68
Размер порта подвода воздуха (в пневмораспределитель)G 3/8
Размер портов отвода воздуха (в пневмопривод)2 х Ø20
Размеры выхлопных портов (сброс в атмосферу)2 х G 1/4
Рабочее давление, бар1,5 ÷ 8
Максимальное давление, бар12
Рабочая средаочищенный воздух (тонкость очистки 40 мкм)
Напряжение питания, В220
Полная мощность, В·А4,5
Допустимые изменения напряжения питания±10%
Степень защиты/класс изоляцииIP65/F
Температура эксплуатации, °Cот -5 до +50
Максимальная частота срабатывания5 циклов в секунду
Минимальное время переключения, с0,05
Пропускная способность, л/мин1 350
Средний ресурс, циклов20 000 000
Вес, кг1,200
Изображение пневмораспределителей DN.ru 4V320-10 NAMUR AC220V

Изображение пневмораспределителей DN.ru 4V320-10 NAMUR AC220V

Технические параметры ручных дублеров DN.ru MONx-x-x-ISO

ХарактеристикаЗначение
Режим работыповторно-кратковременный, реверсивный
Рабочая температура t, ⁰Cот–20 до +80; от–40 до +80 (низкотемпературная версия); от–20 до +160 (при сухом воздухе)
Рабочая средафильтрованный сжатый воздух или неагрессивные газы, масла
Климатическое исполнениеУ, УХЛ, Т, ОМ по ГОСТ 15150-69
Степень защитыIP67
Тип присоединенияISO 5211
Применениеводоснабжение, отопление, пожаротушение, тепловые пункты
Монтажгоризонтальный/вертикальный
Материал корпусасплав алюминия
Ходмеханический предел 0-90 °
Среда эксплуатациив помещениях и на открытом воздухе
Место установкимежду пневмоприводом и шаровым краном или затвором
Угол поворота вала90° ± 5°
Изображение ручных дублеров DN.ru MONx-x-x-ISO

Изображение ручных дублеров DN.ru MONx-x-x-ISO

Деталировка ручных дублеров DN.ru MONx-x-x-ISO

№Наименование деталиМатериал
1Шток для монтажа пневмоприводасталь 45
2, 8Уплотнительное кольцоEPDM
3Фиксирующая пружинапружинная сталь
4Верхняя торцевая крышкасплав алюминия
5Винтнержавеющая сталь AISI 304 (аналог 08Х18Н10)
6Фиксирующая скоба (главная тяга)нержавеющая сталь AISI 304 (аналог 08Х18Н10)
7Корпуссплав алюминия
9Редукторчугун ВЧ50
10Переходная муфтачугун ВЧ40
11Шток редукторачугун ВЧ40
Эскиз деталировки ручных дублеров DN.ru MONx-x-x-ISO

Эскиз деталировки ручных дублеров DN.ru MONx-x-x-ISO

Быстрый заказ

Вы можете отправить нам запрос на необходимые позиции и наш менеджер свяжется с вами в ближайшее время для формирования заказа

Нажмите, чтобы загрузить файлы или перетащите сюда
Максимальный размер файла - 10 Мб. Типы файлов: jpg, jpeg, png, xls, xlsx, doc, docx, pdf.
Политика обработки данных при использовании формы запроса
