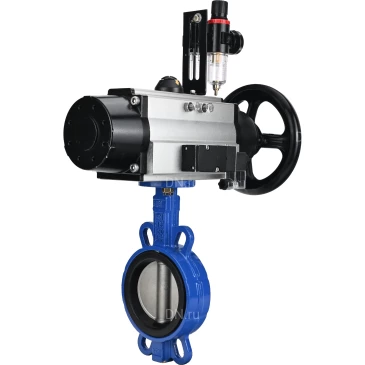

Затворы дисковые поворотные DN.ru GG25-316L-NBR Ду125-150 Ру16, межфланцевый, корпус - чугун GG25, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом PA-DA-105-1, пневмораспределителем 4M310-08 24-220V и БПВ AFC2000 в городе Москва

Сортировать по:

Показывать по:

Затвор дисковый поворотный DN.ru GG25-316L-NBR Ду125 Ру16, межфланцевый, корпус - чугун GG25, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом PA-DA-105-1, пневмораспределителем 4M310-08 220V и БПВ AFC2000

Описание

Производитель: DN.ru, Китай

Присоединение: межфланцевый

Управление: пневмопривод

Диаметр: 125 мм

Давление номинальное: 16 бар

Строительная длина: 56 мм

Материал корпуса: Чугун GG25

Материал диска: нержавеющая сталь aisi 316l

Материал уплотнения: NBR

Применение: вода, масла, углеводороды, нейтральные среды, животные жиры

Температура: 90 °С

Вес: 12.01 кг

Тип затвора: поворотный дисковый

Артикул: D050-21731

Доставим в город Москва:

В наличии:

25 791 ₽ $ €

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Затвор дисковый поворотный DN.ru GG25-316L-NBR Ду150 Ру16, межфланцевый, корпус - чугун GG25, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом PA-DA-105-1, пневмораспределителем 4M310-08 220V и БПВ AFC2000

Описание

Производитель: DN.ru, Китай

Присоединение: межфланцевый

Управление: пневмопривод

Диаметр: 150 мм

Давление номинальное: 16 бар

Строительная длина: 56 мм

Материал корпуса: Чугун GG25

Материал диска: нержавеющая сталь aisi 316l

Материал уплотнения: NBR

Применение: вода, масла, углеводороды, нейтральные среды, животные жиры

Температура: 90 °С

Вес: 13.35 кг

Тип затвора: поворотный дисковый

Артикул: D050-21732

Доставим в город Москва:

В наличии:

27 906 ₽ $ €

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Затворы дисковые поворотные GG25-316L-NBR предназначены для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Установку поворотных затворов следует производить только между воротниковыми фланцами (тип 11 ряд 1 исп. B по ГОСТ 33259).

Технические параметры Затворы дисковые поворотные DN.ru GG25-316L-NBR Ду125-150 Ру16, межфланцевый, корпус - чугун GG25, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом PA-DA-105-1, пневмораспределителем 4M310-08 24-220V и БПВ AFC2000:

Наименование	Значение
Рабочее давление, бар	16
Температура рабочей среды, °С	от -20 до 90
Применение	водоснабжение, теплоснабжение
Присоединение к трубопроводу	межфланцевый
Тип затвора	поворотный дисковый
Тип управления	пневмопривод
Страна производитель	Китай

Затворы дисковые поворотные DN.ru GG25-316L-NBR Ду125-150 Ру16, межфланцевый, корпус - чугун GG25, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом PA-DA-105-1, пневмораспределителем 4M310-08 24-220V и БПВ AFC2000

Габариты и размеры Затворы дисковые поворотные DN.ru GG25-316L-NBR Ду125-150 Ру16, межфланцевый, корпус - чугун GG25, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом PA-DA-105-1, пневмораспределителем 4M310-08 24-220V и БПВ AFC2000:

Типоразмер	DN, мм	Е, мм	L1, мм	A, мм	С, мм
Ду 125	125	56	279	178	160
Ду 150	150	56	279	191	160

Эскиз Затворы дисковые поворотные DN.ru GG25-316L-NBR Ду125-150 Ру16, межфланцевый, корпус - чугун GG25, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом PA-DA-105-1, пневмораспределителем 4M310-08 24-220V и БПВ AFC2000

Технические параметры пневмопривода DN.ru PA-DA-105-1:

Наименование	Значение
Конструкция	двойного действия
Номинальный крутящий момент, Нм	202
Угол поворота привода	90°
Рабочее давление, бар	8
Рабочая среда	фильтрованный сжатый воздух или неагрессивные газы, масла

Пневмопривод DN.ru PA-DA-105-1

Габариты и размеры пневмопривода DN.ru PA-DA-105-1:

A, мм	495
A1, мм	461.5
B, мм	133
C, мм	109.5
D, мм	153
E, мм	57.5
F, мм	64
G, мм	26
H, мм	80
I, мм	30
N, мм	22
W, мм	200
J, мм	102
K, мм	70
L, мм	М10х16
M, мм	М8х13
O, мм	4
P, мм	4
S, мм	M6
T, мм	24
U, мм	32

Эскиз габаритов и размеров пневмопривода DN.ru PA-DA-105-1

Таблица деталей и материалов пневмопривода DN.ru PA-DA-105-1:

№	Наименование	Материал
1	Индикаторный винт	ABS (пластик)
2	Индикатор положения	ABS (пластик)
3	Пружинный зажим	Нержавеющая сталь 304
4	Шайба	Нержавеющая сталь 304
5	Внешняя шайба	Инженерный пластик
6	Регулировочный винт	Нержавеющая сталь 304
7	Гайка	Нержавеющая сталь 304
8	Шайба	Нержавеющая сталь 304
9	Корпус	Экструдированный алюминий
10	Поршень	Алюминий, литье под давлением
11	Уплотнительное кольцо поршня	NBR
12	Группа подшипников	Инженерный пластик
13	Уплотнительное кольцо торцевой крышки	NBR
14	Торцевая крышка	Литой алюминий, покрытый полиэфирной краской
15	Винт крепежный	Нержавеющая сталь 304
16	Шайба внутренняя	Инженерный пластик
17	Уплотнительное кольцо	NBR
18	Подшипник	Инженерный пластик
19	Фиксатор	Легированная сталь
20	Шестерня	Легированная сталь
21	Подшипник	Инженерный пластик
22	Уплотнительное кольцо	NBR

Эскиз деталей и материалов пневмопривода DN.ru PA-DA-105-1

Параметры пневмораспределителя 4M310-08:

Наименование	Значение
Тип пневмораспределителя	золотниковый
Рабочее давление, бар	1.5 ÷ 1.8
Напряжение питания, В	220 В
Полная мощность, Ва	4.5
Управление	двустороннее электромагнитное
Частота срабатывания, цикл/сек	5

Пневмораспределитель 4M310-08

Технические параметры блока подготовки воздуха Dn.ru AFC2000

Наименование	Значение
Рабочее давление, бар	8
Регулируемый диапазон давления, бар	0.5 ÷ 9
Размер фильтруемых частиц, мкм	40 мкм
Вес, кг	0.395

Блок подготовки воздуха Dn.ru AFC2000
