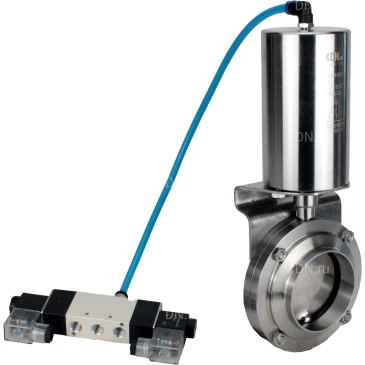

Затворы дисковые поворотные DN.ru WBV3131S-2W-W-H Ду15-100 Ру10 пищевая нержавеющая сталь 304, уплотнение - Silicon, с пневмоприводом DN.ru PA-SA-85 и пневмораспределителем DN.ru 4V320-10 220В

Сортировать по:

актуальности возрастанию цены убыванию цены

Показывать по:

40 80 100

поделиться ссылкой на подборку

Затвор дисковый поворотный DN.ru WBV3131S-2W-W-H Ду15 Ру10 пищевая нержавеющая сталь 304, уплотнение – Silicon, с пневмоприводом DN.ru PA-SA-85 и пневмораспределителем DN.ru 4V320-10 220В

Описание

Производитель: DN.ru, Россия

Тип затвора: поворотный дисковый

Серия бренда: WBV3131S-2W-W-H

Диаметр условный: 15 мм

Давление условное: 10 бар

Строительная длина: 50 мм

Температура рабочей среды макс.: 180 °С

Тип присоединения: под приварку

Управление: С пневмоприводом

Класс материала корпуса: нержавеющая сталь

Класс материала диска: нержавеющая сталь

Материал уплотнения: Silicon

Применение: вода, пар, нейтральные среды

Вес: 5.37 кг

Категория: Затворы с пневмоприводом

Артикул: D050-65736

Доставим в город Москва:

В наличии:

21 321 ₽ $ €  ?

до 2025-01-30

▲ ▼

шт В корзину

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Затвор дисковый поворотный DN.ru WBV3131S-2W-W-H Ду20 Ру10 пищевая нержавеющая сталь 304, уплотнение – Silicon, с пневмоприводом DN.ru PA-SA-85 и пневмораспределителем DN.ru 4V320-10 220В

Описание

Производитель: DN.ru, Россия

Тип затвора: поворотный дисковый

Серия бренда: WBV3131S-2W-W-H

Диаметр условный: 20 мм

Давление условное: 10 бар

Строительная длина: 50 мм

Температура рабочей среды макс.: 180 °С

Тип присоединения: под приварку

Управление: С пневмоприводом

Класс материала корпуса: нержавеющая сталь

Класс материала диска: нержавеющая сталь

Материал уплотнения: Silicon

Применение: вода, пар, нейтральные среды

Вес: 5.36 кг

Категория: Затворы с пневмоприводом

Артикул: D050-65737

Доставим в город Москва:

В наличии:

21 374 ₽ $ €  ?

до 2025-01-30

▲ ▼

шт В корзину

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Затвор дисковый поворотный DN.ru WBV3131S-2W-W-H Ду25 Ру10 пищевая нержавеющая сталь 304, уплотнение – Silicon, с пневмоприводом DN.ru PA-SA-85 и пневмораспределителем DN.ru 4V320-10 220В

Описание

Производитель: DN.ru, Россия

Тип затвора: поворотный дисковый

Серия бренда: WBV3131S-2W-W-H

Диаметр условный: 25 мм

Давление условное: 10 бар

Строительная длина: 50 мм

Температура рабочей среды макс.: 180 °С

Тип присоединения: под приварку

Управление: С пневмоприводом

Класс материала корпуса: нержавеющая сталь

Класс материала диска: нержавеющая сталь

Материал уплотнения: Silicon

Применение: вода, пар, нейтральные среды

Вес: 5.32 кг

Категория: Затворы с пневмоприводом

Артикул: D050-65738

Доставим в город Москва:

В наличии:

21 392 ₽ $ €  ?

до 2025-01-30

▲ ▼

шт В корзину

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Затвор дисковый поворотный DN.ru WBV3131S-2W-W-H Ду32 Ру10 пищевая нержавеющая сталь 304, уплотнение – Silicon, с пневмоприводом DN.ru PA-SA-85 и пневмораспределителем DN.ru 4V320-10 220В

Описание

Производитель: DN.ru, Россия

Тип затвора: поворотный дисковый

Серия бренда: WBV3131S-2W-W-H

Диаметр условный: 32 мм

Давление условное: 10 бар

Строительная длина: 50 мм

Температура рабочей среды макс.: 180 °С

Тип присоединения: под приварку

Управление: С пневмоприводом

Класс материала корпуса: нержавеющая сталь

Класс материала диска: нержавеющая сталь

Материал уплотнения: Silicon

Применение: вода, пар, нейтральные среды

Вес: 5.51 кг

Категория: Затворы с пневмоприводом

Артикул: D050-65739

Доставим в город Москва:

В наличии:

21 426 ₽ $ €  ?

до 2025-01-30

▲ ▼

шт В корзину

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Затвор дисковый поворотный DN.ru WBV3131S-2W-W-H Ду40 Ру10 пищевая нержавеющая сталь 304, уплотнение – Silicon, с пневмоприводом DN.ru PA-SA-85 и пневмораспределителем DN.ru 4V320-10 220В

Описание

Производитель: DN.ru, Россия

Тип затвора: поворотный дисковый

Серия бренда: WBV3131S-2W-W-H

Диаметр условный: 40 мм

Давление условное: 10 бар

Строительная длина: 50 мм

Температура рабочей среды макс.: 180 °С

Тип присоединения: под приварку

Управление: С пневмоприводом

Класс материала корпуса: нержавеющая сталь

Класс материала диска: нержавеющая сталь

Материал уплотнения: Silicon

Применение: вода, пар, нейтральные среды

Вес: 5.50 кг

Категория: Затворы с пневмоприводом

Артикул: D050-65740

Доставим в город Москва:

В наличии:

21 635 ₽ $ €  ?

до 2025-01-30

▲ ▼

шт В корзину

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Затвор дисковый поворотный DN.ru WBV3131S-2W-W-H Ду50 Ру10 пищевая нержавеющая сталь 304, уплотнение – Silicon, с пневмоприводом DN.ru PA-SA-85 и пневмораспределителем DN.ru 4V320-10 220В

Описание

Производитель: DN.ru, Россия

Тип затвора: поворотный дисковый

Серия бренда: WBV3131S-2W-W-H

Диаметр условный: 50 мм

Давление условное: 10 бар

Строительная длина: 52 мм

Температура рабочей среды макс.: 180 °С

Тип присоединения: под приварку

Управление: С пневмоприводом

Класс материала корпуса: нержавеющая сталь

Класс материала диска: нержавеющая сталь

Материал уплотнения: Silicon

Применение: вода, пар, нейтральные среды

Вес: 5.96 кг

Категория: Затворы с пневмоприводом

Артикул: D050-65741

Доставим в город Москва:

В наличии:

22 997 ₽ $ €  ?

до 2025-01-30

▲ ▼

шт В корзину

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Затвор дисковый поворотный DN.ru WBV3131S-2W-W-H Ду65 Ру10 пищевая нержавеющая сталь 304, уплотнение – Silicon, с пневмоприводом DN.ru PA-SA-85 и пневмораспределителем DN.ru 4V320-10 220В

Описание

Производитель: DN.ru, Россия

Тип затвора: поворотный дисковый

Серия бренда: WBV3131S-2W-W-H

Диаметр условный: 65 мм

Давление условное: 10 бар

Строительная длина: 56 мм

Температура рабочей среды макс.: 180 °С

Тип присоединения: под приварку

Управление: С пневмоприводом

Класс материала корпуса: нержавеющая сталь

Класс материала диска: нержавеющая сталь

Материал уплотнения: Silicon

Применение: вода, пар, нейтральные среды

Вес: 6.46 кг

Категория: Затворы с пневмоприводом

Артикул: D050-65742

Доставим в город Москва:

В наличии:

24 360 ₽ $ €  ?

до 2025-01-30

▲ ▼

шт В корзину

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Затвор дисковый поворотный DN.ru WBV3131S-2W-W-H Ду80 Ру10 пищевая нержавеющая сталь 304, уплотнение – Silicon, с пневмоприводом DN.ru PA-SA-85 и пневмораспределителем DN.ru 4V320-10 220В

Описание

Производитель: DN.ru, Россия

Тип затвора: поворотный дисковый

Серия бренда: WBV3131S-2W-W-H

Диаметр условный: 80 мм

Давление условное: 10 бар

Строительная длина: 60 мм

Температура рабочей среды макс.: 180 °С

Тип присоединения: под приварку

Управление: С пневмоприводом

Класс материала корпуса: нержавеющая сталь

Класс материала диска: нержавеющая сталь

Материал уплотнения: Silicon

Применение: вода, пар, нейтральные среды

Вес: 6.81 кг

Категория: Затворы с пневмоприводом

Артикул: D050-65743

Доставим в город Москва:

В наличии:

26 064 ₽ $ €  ?

до 2025-01-30

▲ ▼

шт В корзину

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Затвор дисковый поворотный DN.ru WBV3131S-2W-W-H Ду100 Ру10 пищевая нержавеющая сталь 304, уплотнение – Silicon, с пневмоприводом DN.ru PA-SA-85 и пневмораспределителем DN.ru 4V320-10 220В

Описание

Производитель: DN.ru, Россия

Тип затвора: поворотный дисковый

Серия бренда: WBV3131S-2W-W-H

Диаметр условный: 100 мм

Давление условное: 10 бар

Строительная длина: 64 мм

Температура рабочей среды макс.: 180 °С

Тип присоединения: под приварку

Управление: С пневмоприводом

Класс материала корпуса: нержавеющая сталь

Класс материала диска: нержавеющая сталь

Материал уплотнения: Silicon

Применение: вода, пар, нейтральные среды

Вес: 7.40 кг

Категория: Затворы с пневмоприводом

Артикул: D050-65744

Доставим в город Москва:

В наличии:

27 940 ₽ $ €  ?

до 2025-01-30

▲ ▼

шт В корзину

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Принцип работы: Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки против часовой стрелки, закрытие - по часовой стрелке. Пневмопривод с возвратными пружинами PA-SA-85 предназначен для автоматизации процесса управления четвертьоборотной трубопроводной арматурой. Принцип работы пневмопривода с возвратными пружинами основан на перемещении встроенного поршня за счет сжатого воздуха, который поступает в систему с компрессорной линии подготовленным. При работе поршень цилиндра выполняет поступательно-вращательное движение. Воздух подается только с одной стороны от поршня, возврат поршня осуществляется за счет действия возвратной пружины. В таких цилиндрах возвратная пружина снижает усилие прямого хода, развиваемое цилиндром под действием сжатого воздуха, а усилие при возврате в исходное положение определяется жесткостью и степенью сжатия пружины. Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия.
Технические характеристики затворов дисковых поворотных DN.ru WBV3131S-2W-W-H Ду15-100 Ру10 пищевая нержавеющая сталь 304, Silicon: Характеристика Значение Тип затвора поворотный дисковый Диаметр 15-100 мм Давление номинальное 10 бар Температура рабочей среды от -50 до +180°C Применение Пищевая промышленность Тип присоединения под приварку Тип управления пневмопривод Класс герметичности A Страна производитель Россия Гарантия 12 мес.	Затворы дисковые поворотные DN.ru WBV3131S-2W-W-H Ду15-100 Ру10 пищевая нержавеющая сталь 304, уплотнение - Silicon, с пневмоприводом DN.ru PA-SA-85 и пневмораспределителем DN.ru 4V320-10 220В
Технические характеристики пневмоприводов с возвратными пружинами DN.ru PA-SA-85 для пищевых затворов: Характеристика Значение Тип пневмопривода одностороннего действия Крутящий момент привода 26 Нм Давление управления 4 ÷ 7 бар Управляющая среда сжатый воздух Класс загрязненности 6 по ГОСТ 17433-80 Время закрытия / открытия при 6 бар 2 / 2 сек Средний ресурс 500 000 циклов закрытие/открытие Подача воздуха G1/8" Температура окружающего воздуха от -20 до +60 °C Средний срок службы 10 лет	Пневмоприводы с возвратными пружинами DN.ru PA-SA-85 для пищевых затворов
Технические характеристики пневмораспределителей DN.ru 4V320-10 220В: Характеристика Значение Модель пневмораспределителя 4V320-10 220В Напряжение питания 220 В Тип пневмораспределителя золотниковый Номинальное давление 12 бар Рабочее давление 1.5...1.8 бар Температура окружающей среды от -5 до +50 ⁰C Рабочая среда очищенный воздух (тонкость очистки 40 мкм) Частота срабатывания 5 циклов/с Степень защиты IP65 Управление двустороннее электромагнитное Материал корпуса алюминевый сплав и технополимер Время отклика 0,05 с Диаметр рабочих каналов 3/8"	Пневмораспределители DN.ru 4V320-10 220В
Габаритные и установочные размеры затворов дисковых поворотных DN.ru WBV3131S-2W-W-H Ду15-100 Ру10 пищевая нержавеющая сталь 304, Silicon: Диаметр D, мм t, мм D1, мм A, мм H, мм J, мм K, мм DN15 18 1.5 78 50 86 126 8х8 DN20 23 1.5 78 50 86 126 8х8 DN25 29 1.5 78 50 86 126 8х8 DN32 35 1.5 86 50 90 126 8х8 DN40 41 1.5 90 50 92 126 8х8 DN50 53 1.5 106 52 104 133 10х10 DN65 70 2.0 124 56 113 144 10х10 DN80 85 2.0 139 60 123.5 160 10х10 DN100 104 2.0 159 64 133.5 160 10х10	Эскиз габаритов затворов дисковых поворотных DN.ru WBV3131S-2W-W-H Ду15-100 Ру10 пищевая нержавеющая сталь 304, Silicon
Габаритные и установочные размеры пневмоприводов с возвратными пружинами DN.ru PA-SA-85 для пищевых затворов: Модель C, мм D, мм PA-SA-85 147 85	Эскиз габаритов пневмоприводов с возвратными пружинами DN.ru PA-SA-85 для пищевых затворов
Габаритные и установочные размеры пневмораспределителей DN.ru 4V320-10 220В: A, мм 71.9 B, мм 45 C, мм 94.4 D, мм 27 E, мм 69 F, мм 40 H, мм 82.4 I, мм 24 K, мм 40 L, мм 188.8 M, мм 69.4 N, мм 50 O, мм 82.4 P, мм 24 S, мм 20 T, мм 6.5 U, мм 2.4 V, мм 4	Эскиз габаритов пневмораспределителей DN.ru 4V320-10 220В
Материалы деталей затворов дисковых поворотных DN.ru WBV3131S-2W-W-H Ду15-100 Ру10 пищевая нержавеющая сталь 304, Silicon: № Наименование детали Материал 1 Корпус нержавеющая сталь 304 2 Поворотный узел нержавеющая сталь 304 3 Диск нержавеющая сталь 304 4 Седловое уплотнение Silicon 5 Гайка сталь A2~70 6 Болт сталь A2~70 7 Пробка пластик ABS	Эскиз материалов затворов дисковых поворотных DN.ru WBV3131S-2W-W-H Ду15-100 Ру10 пищевая нержавеющая сталь 304, Silicon
Конструкция пневмоприводов с возвратными пружинами DN.ru PA-SA-85 для пищевых затворов: № п/п Наименование Материал 1 Штуцер подвода сжатого воздуха н/д 2 Стопорное кольцо сталь нержавеющая 304 3 Верхняя крышка сталь нержавеющая 304 4 Уплотнительное кольцо NBR 5 Уплотнительное кольцо NBR 6 Поршень сплав алюминия 4А11 (с высоким содержанием кремния – от 4,5 до 6%) 7 Игольчатый подшипник н/д 8 Пружина пружинная сталь 65Mn 9 Пружина пружинная сталь 65Mn 10 Игольчатый подшипник н/д 11 Игольчатый подшипник н/д 12 Передаточное кольцо сталь нержавеющая 304 13 Уплотнительное кольцо NBR 14 Игольчатый подшипник н/д 15 Корпус сталь нержавеющая 304 16 Глушитель латунь H62	Эскиз пневмоприводов с возвратными пружинами DN.ru PA-SA-85 для пищевых затворов
