Затворы дисковые поворотные DN.ru WBV3432P-2W-Fb-H Ду40-300 Ру16, корпус - углеродистая сталь WCB, диск - нержавеющая сталь 316L, уплотнение - PTFE, с пневмоприводом DN.ru PA-DA, ручным дублером MON, позиционером YT-1000RSN с обратной связью купить в Москве и РФ

Затворы дисковые поворотные предназначены для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Приводы пневматические поворотные предназначены для автоматизации процесса управления промышленной арматурой. Ручные дублеры с червячной передачей и понижающим редуктором позволяют вручную устанавливать необходимое позиционирование запорного органа на четверть оборота, выступая в качестве альтернативы пневматическим, электрическим или гидравлическим четвертьоборотным приводам. Электропневматические поворотные позиционеры используются для управления пневматическими приводами поворотного типа с помощью электрического контроллера или системы управления с аналоговым выходным сигналом постоянного тока диапазоном от 4 до 20 мА.

Технические параметры затворов дисковых поворотных WBV3432P-2W-Fb-H c пневмоприводом PA-DA, позиционером YT-1000RSN с обратной связью, ручным дублером MON2-450-T28-ISO

Характеристика	Значение
Тип затвора	поворотный дисковый
Тип присоединения	межфланцевый
Тип управления	пневмопривод
Давление номинальное PN	16 бар
Материал корпуса	Углеродистая сталь A216 Gr WCB/25Л
Материал запорного органа	Нержавеющая сталь AISI 316L/03Х16Н15М3
Уплотнение	PTFE
Минимальная температура рабочей среды	-29 °C
Максимальная температура рабочей среды	180 °C
Страна производитель	Россия

Затворы дисковые поворотные DN.ru WBV3432P-2W-Fb-H Ду40-300 Ру16, корпус - углеродистая сталь WCB, диск - нержавеющая сталь 316L, уплотнение - PTFE, с пневмоприводом DN.ru PA-DA, ручным дублером MON, позиционером YT-1000RSN с обратной связью

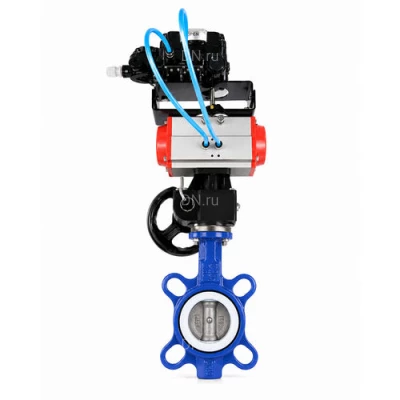

Изображение затворов дисковых поворотных WBV3432P-2W-Fb-H c пневмоприводом PA-DA, позиционером YT-1000RSN с обратной связью, ручным дублером MON2-450-T28-ISO

Габаритные и установочные размеры затворов дисковых поворотных WBV3432P-2W-Fb-H c пневмоприводом PA-DA, позиционером YT-1000RSN с обратной связью, ручным дублером MON2-450-T28-ISO

Размер	DN, мм	H1, мм	H2, мм	H3, мм	Dм, мм	Dк, мм	L, мм	C, мм
Ду40	40	66	126	25	73	90	43	125
Ду50	50	66	126	25	73	90	43	125
Ду65	65	74	137	25	85	103	46	145
Ду80	80	91	146	25	100	116	46	160
Ду100	100	105	166	25	131	151	52	180
Ду125	125	121	182	25	155	174	56	210
Ду150	150	134	198	25	184	205	56	240
Ду200	200	169	223	35	234	255	60	295
Ду250	250	200	270	35	288	315	68	355
Ду300	300	240	299	35	340	375	78	410

Эскиз габаритов затворов дисковых поворотных WBV3432P-2W-Fb-H c пневмоприводом PA-DA, позиционером YT-1000RSN с обратной связью, ручным дублером MON2-450-T28-ISO

Деталировка затворов дисковых поворотных WBV3432P-2W-Fb-H c пневмоприводом PA-DA, позиционером YT-1000RSN с обратной связью, ручным дублером MON2-450-T28-ISO

№	Наименование детали	Материал
1	Корпус	углеродистая сталь WCB
2	Манжета	PTFE
3	Диск	нержавеющая сталь AISI 316L
4	Шток	нержавеющая сталь SS 416/2Cr13
5	Шпилька	нержавеющая сталь AISI 316L
6	Втулка	EPDM
7	Уплотнительное кольцо	EPDM
8	Пластина фиксирующая	углеродистая сталь

Эскиз деталировки затворов дисковых поворотных WBV3432P-2W-Fb-H c пневмоприводом PA-DA, позиционером YT-1000RSN с обратной связью, ручным дублером MON2-450-T28-ISO

Технические параметры пневмоприводов DN.ru PA-DA двойного действия

Характеристика	Значение
Бренд	DN.ru
Тип пневмопривода	двойного действия
Номинальное давление	12 бар
Рабочее давление	2...8 бар
Среда	сжатый воздух
Температура рабочей среды	от -20 °C до +80 °C
Угол поворота	0 - 90°
Регулировка угла поворота	±5%
Страна производитель	Китай
Максимальный диаметр частиц рабочей среды	≤30 мкм2
Стандарт верхнего соединения	NAMUR
Стандарт соединения подачи воздуха	NAMUR

Видео пневмоприводов DN.ru PA-DA двойного действия

Деталировка пневмоприводов DN.ru PA-DA двойного действия

№	Наименование детали	Материал
1	Индикаторный винт	АБС-пластик
2	Индикатор положения	АБС-пластик
3	Пружинный зажим	нержавеющая сталь 304
4	Металлическая шайба	нержавеющая сталь 304
5	Прижимная шайба	инженерный пластик
6	Корпус	экструдированный алюминиевый сплав с твердым анодированием
7	Прижимная шайба	инженерный пластик
8	Ограничитель	легированная сталь
9	Уплотнительное кольцо вала верхнее	NBR
10	Антифрикционное кольцо вала верхнее	инженерный пластик
11	Вал	легированная сталь никелированная
12	Антифрикционное кольцо вала нижнее	инженерный пластик
13	Уплотнительное кольцо вала нижнее	NBR
14	Заглушка	NBR
15	Уплотнительное кольцо регулировочных винтов	NBR
16	Шайба регулировочного винта	нержавеющая сталь 304
17	Стопорная гайка регулировочного винта	нержавеющая сталь 304
18	Винт регулировочный	нержавеющая сталь 304
19	Поршень	алюминиевый сплав, литой под давлением
20	Направляющая накладка поршня	инженерный пластик
21	Антифрикционное кольцо поршня	инженерный пластик
22	Уплотнительное кольцо поршня	NBR
23	Комплект пружин	пружинная сталь
24	Уплотнительное кольцо крышки	NBR
25	Торцевая крышка	литой алюминий с полиэфирным покрытием
26	Винт крышки	нержавеющая сталь 304
27	Стопорный винт	нержавеющая сталь 304
28	Адаптер	углеродистая сталь

Эскиз деталировки пневмоприводов DN.ru PA-DA двойного действия

Технические параметры электропневматических поворотных позиционеров DN.ru YT-1000RSN с обратной связью

Характеристика	Значение
Тип действия	односторонний
Входной сигнал управления	4 ~ 20 mA
Внутреннее сопротивление	250 ± 15 Ом
Входное давление	1,4~7 бар / 20~100 psi
Угол хода рычага	0~90°
Резьба подключения сжатого воздуха	1/4"
Резьба подключения манометра	1/8"
Кабельный ввод	G1/2"
Тип защиты	IP66
Рабочая температура	-20°C ~ 70°C
Допустимая влажность окружающей среды	10~90RH
Линейность	±1%
Гистерезис	±1%
Чувствительность	±0.2%
Повторяемость	±0.5%
Расход сжатого воздуха	3 л /мин (при давлении 1,4 бар)
Расход воздуха на выходе	80 л/мин (при давлении 1,4 бар)
Материал корпуса	алюминиевое литье
Вес	2,8 кг

Изображение электропневматических поворотных позиционеров DN.ru YT-1000RSN с обратной связью
