Затворы дисковые поворотные для абразивных сред DN.ru WBV1632E-2W-Fb Ду40-300 Ру16 корпус - чугун QT450 диск - нерж.сталь 316L EPDM с пневмоприводом DN.ru PA-DA-052-160 пневмораспределителем DN.ru 4V320-08 дублером DN.ru HDM 1-4 БКВ DN.ru APL-510N-EX в городе Москва

Сортировать по:

Показывать по:

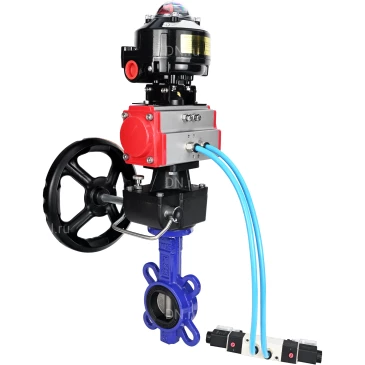

Затвор дисковый поворотный для абразивных сред DN.ru WBV1632E-2W-Fb Ду40 Ру16, корпус - чугун QT450, диск - нерж.сталь 316L, EPDM, с пневмоприводом PA-DA-052, пневмораспределителем DN.ru 4V320-08, дублером DN.ru HDM-1, БКВ DN.ru APL-510N-EX

Описание

Производитель: DN.ru, Россия

Присоединение: межфланцевый

Управление: пневмопривод двойного действия

Диаметр: 40 мм

Давление номинальное: 16 бар

Строительная длина: 43 мм

Материал корпуса: чугун QT450

Материал диска: Нержавеющая сталь 316L

Материал уплотнения: EPDM

Применение: вода, пар, агрессивная среда, абразивная среда

Температура: 120 °С

Вес: 9.40 кг

Тип затвора: поворотный дисковый

Артикул: D050-30948

Доставим в город Москва:

В наличии:

35 379.6 ₽ $ €

до 2024-09-01

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Затвор дисковый поворотный для абразивных сред DN.ru WBV1632E-2W-Fb Ду50 Ру16, корпус - чугун QT450, диск - нерж.сталь 316L, EPDM, с пневмоприводом PA-DA-052, пневмораспределителем DN.ru 4V320-08, дублером DN.ru HDM-1, БКВ DN.ru APL-510N-EX

Описание

Производитель: DN.ru, Россия

Присоединение: межфланцевый

Управление: пневмопривод двойного действия

Диаметр: 50 мм

Давление номинальное: 16 бар

Строительная длина: 43 мм

Материал корпуса: чугун QT450

Материал диска: Нержавеющая сталь 316L

Материал уплотнения: EPDM

Применение: вода, пар, агрессивная среда, абразивная среда

Температура: 120 °С

Вес: 9.40 кг

Тип затвора: поворотный дисковый

Артикул: D050-30949

Доставим в город Москва:

В наличии:

35 379.6 ₽ $ €

до 2024-09-01

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Затвор дисковый поворотный для абразивных сред DN.ru WBV1632E-2W-Fb Ду65 Ру16, корпус - чугун QT450, диск - нерж.сталь 316L, EPDM, с пневмоприводом PA-DA-052, пневмораспределителем DN.ru 4V320-08, дублером DN.ru HDM-1, БКВ DN.ru APL-510N-EX

Описание

Производитель: DN.ru, Россия

Присоединение: межфланцевый

Управление: пневмопривод двойного действия

Диаметр: 65 мм

Давление номинальное: 16 бар

Строительная длина: 46 мм

Материал корпуса: чугун QT450

Материал диска: Нержавеющая сталь 316L

Материал уплотнения: EPDM

Применение: вода, пар, агрессивная среда, абразивная среда

Температура: 120 °С

Вес: 9.60 кг

Тип затвора: поворотный дисковый

Артикул: D050-30950

Доставим в город Москва:

В наличии:

35 838.3 ₽ $ €

до 2024-09-01

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Затвор дисковый поворотный для абразивных сред DN.ru WBV1632E-2W-Fb Ду80 Ру16, корпус - чугун QT450, диск - нерж.сталь 316L, EPDM, с пневмоприводом PA-DA-065, пневмораспределителем DN.ru 4V320-08, дублером DN.ru HDM-1, БКВ DN.ru APL-510N-EX

Описание

Производитель: DN.ru, Россия

Присоединение: межфланцевый

Управление: пневмопривод двойного действия

Диаметр: 80 мм

Давление номинальное: 16 бар

Строительная длина: 46 мм

Материал корпуса: чугун QT450

Материал диска: Нержавеющая сталь 316L

Материал уплотнения: EPDM

Применение: вода, пар, агрессивная среда, абразивная среда

Температура: 120 °С

Вес: 10.30 кг

Тип затвора: поворотный дисковый

Артикул: D050-30951

Доставим в город Москва:

В наличии:

38 650.4 ₽ $ €

до 2024-09-01

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Затвор дисковый поворотный для абразивных сред DN.ru WBV1632E-2W-Fb Ду100 Ру16, корпус - чугун QT450, диск - нерж.сталь 316L, EPDM, с пневмоприводом PA-DA-065, пневмораспределителем DN.ru 4V320-08, дублером DN.ru HDM-1, БКВ DN.ru APL-510N-EX

Описание

Производитель: DN.ru, Россия

Присоединение: межфланцевый

Управление: пневмопривод двойного действия

Диаметр: 100 мм

Давление номинальное: 16 бар

Строительная длина: 52 мм

Материал корпуса: чугун QT450

Материал диска: Нержавеющая сталь 316L

Материал уплотнения: EPDM

Применение: вода, пар, агрессивная среда, абразивная среда

Температура: 120 °С

Вес: 11.30 кг

Тип затвора: поворотный дисковый

Артикул: D050-30952

Доставим в город Москва:

В наличии:

42 543.6 ₽ $ €

до 2024-09-01

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Затвор дисковый поворотный для абразивных сред DN.ru WBV1632E-2W-Fb Ду125 Ру16, корпус - чугун QT450, диск - нерж.сталь 316L, EPDM, с пневмоприводом PA-DA-083, пневмораспределителем DN.ru 4V320-08, дублером DN.ru HDM-2, БКВ DN.ru APL-510N-EX

Описание

Производитель: DN.ru, Россия

Присоединение: межфланцевый

Управление: пневмопривод двойного действия

Диаметр: 125 мм

Давление номинальное: 16 бар

Строительная длина: 56 мм

Материал корпуса: чугун QT450

Материал диска: Нержавеющая сталь 316L

Материал уплотнения: EPDM

Применение: вода, пар, агрессивная среда, абразивная среда

Температура: 120 °С

Вес: 15.90 кг

Тип затвора: поворотный дисковый

Артикул: D050-30953

Доставим в город Москва:

В наличии:

51 333.0 ₽ $ €

до 2024-09-01

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Затвор дисковый поворотный для абразивных сред DN.ru WBV1632E-2W-Fb Ду150 Ру16, корпус - чугун QT450, диск - нерж.сталь 316L, EPDM, с пневмоприводом PA-DA-105, пневмораспределителем DN.ru 4V320-08, дублером DN.ru HDM-3, БКВ DN.ru APL-510N-EX

Описание

Производитель: DN.ru, Россия

Присоединение: межфланцевый

Управление: пневмопривод двойного действия

Диаметр: 150 мм

Давление номинальное: 16 бар

Строительная длина: 56 мм

Материал корпуса: чугун QT450

Материал диска: Нержавеющая сталь 316L

Материал уплотнения: EPDM

Применение: вода, пар, агрессивная среда, абразивная среда

Температура: 120 °С

Вес: 22.90 кг

Тип затвора: поворотный дисковый

Артикул: D050-30954

Доставим в город Москва:

В наличии:

63 247.4 ₽ $ €

до 2024-09-01

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Затвор дисковый поворотный для абразивных сред DN.ru WBV1632E-2W-Fb Ду200 Ру16, корпус - чугун QT450, диск - нерж.сталь 316L, EPDM, с пневмоприводом PA-DA-130, пневмораспределителем DN.ru 4V320-08, дублером DN.ru HDM-3, БКВ DN.ru APL-510N-EX

Описание

Производитель: DN.ru, Россия

Присоединение: межфланцевый

Управление: пневмопривод двойного действия

Диаметр: 200 мм

Давление номинальное: 16 бар

Строительная длина: 60 мм

Материал корпуса: чугун QT450

Материал диска: Нержавеющая сталь 316L

Материал уплотнения: EPDM

Применение: вода, пар, агрессивная среда, абразивная среда

Температура: 120 °С

Вес: 30.30 кг

Тип затвора: поворотный дисковый

Артикул: D050-30955

Доставим в город Москва:

В наличии:

85 551.6 ₽ $ €

до 2024-09-01

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Затвор дисковый поворотный для абразивных сред DN.ru WBV1632E-2W-Fb Ду250 Ру16, корпус - чугун QT450, диск - нерж.сталь 316L, EPDM, с пневмоприводом PA-DA-140, пневмораспределителем DN.ru 4V320-08, дублером DN.ru HDM-4, БКВ DN.ru APL-510N-EX

Описание

Производитель: DN.ru, Россия

Присоединение: межфланцевый

Управление: пневмопривод двойного действия

Диаметр: 250 мм

Давление номинальное: 16 бар

Строительная длина: 68 мм

Материал корпуса: чугун QT450

Материал диска: Нержавеющая сталь 316L

Материал уплотнения: EPDM

Применение: вода, пар, агрессивная среда, абразивная среда

Температура: 120 °С

Вес: 48.60 кг

Тип затвора: поворотный дисковый

Артикул: D050-30956

Доставим в город Москва:

В наличии:

113 728.0 ₽ $ €

до 2024-09-01

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Затвор дисковый поворотный для абразивных сред DN.ru WBV1632E-2W-Fb Ду300 Ру16, корпус - чугун QT450, диск - нерж.сталь 316L, EPDM, с пневмоприводом PA-DA-160, пневмораспределителем DN.ru 4V320-08, дублером DN.ru HDM-4, БКВ DN.ru APL-510N-EX

Описание

Производитель: DN.ru, Россия

Присоединение: межфланцевый

Управление: пневмопривод двойного действия

Диаметр: 300 мм

Давление номинальное: 16 бар

Строительная длина: 78 мм

Материал корпуса: чугун QT450

Материал диска: Нержавеющая сталь 316L

Материал уплотнения: EPDM

Применение: вода, пар, агрессивная среда, абразивная среда

Температура: 120 °С

Вес: 63.40 кг

Тип затвора: поворотный дисковый

Артикул: D050-30957

Доставим в город Москва:

В наличии:

159 525.4 ₽ $ €

до 2024-09-01

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Затвор дисковый поворотный WBV1632E-2W-Fb предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Принцип работы: Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки против часовой стрелки, закрытие - по часовой стрелке. Декларация о соответствии ЕАЭС N RU Д-RU.РА04.В.62289/24.

Пневмоприводы PA-DA предназначены для автоматизации процесса управления промышленной запорной арматурой - затворами, шаровыми кранами. Пневматические приводы Dn.ru рассчитаны на эксплуатацию как в помещениях, так и на открытом воздухе. Все внутренние и внешние детали имеют антикоррозийное покрытие.

Пневмораспределители 4V320-08 220 В используются для управления в пневмосистемах, имеющих стыковочную поверхность NAMUR, для установки распределителей через сквозные отверстия в корпусе.

Ручной дублер с червячной передачей и понижающим редуктором HDM позволяет вручную устанавливать необходимое позиционирование запорного органа на четверть оборота, выступая в качестве альтернативы пневматическим, электрическим или гидравлическим четвертьоборотным приводам. Подходит как для внутренней, так и для наружной установки. Модульная конструкция ручного дублера предназначена для обеспечения наиболее эффективного и действе.

Блок концевых выключателей APL-510N EX предназначен для визуальной и электрической сигнализации конечных положений запорного органа арматуры. Устанавливается сверху на поверхность пневматического привода и соединен с валом привода - стандарт DIN. В герметичной коробке, как правило, находятся два датчика, которые отслеживают положение вала привода и сигнализируют в крайних положениях. Визуальную индикацию положения можно наблюдать на корпусе блока имеется 3D визуальный индикатор КРАСНЫЙ–ЗАКРЫТО и ЖЁЛТЫЙ-ОТКРЫТО.

Общие технические характеристики затворов дисковых поворотных Dn.ru WBV1132N-2W-Fb Ду40-300 Ру16 с пневмоприводом DN.ru PA-DA

Параметр	Значение
Номинальный диаметр DN, мм	40 - 300
Номинальное давление PN, бар	16
Температура рабочей среды t, ⁰C	от -20 до +110
Рабочая среда	вода, пар, агрессивные среды и жидкости с абразивным содержанием (цемент, песок, глинозем и др.)
Направление потока	двустороннее
Класс герметичности	A ГОСТ 9544-2015
Тип управления	Ду40-200 - рукоятка Ду250-300 - редуктор
Присоединение к трубопроводу	межфланцевое
Материал корпуса	чугун QT450
Материал уплотнения	EPDM с износостойким покрытием
Срок службы, лет	10

Затворы дисковые поворотные для абразивных сред DN.ru WBV1632E-2W-Fb Ду40-300 Ру16 корпус - чугун QT450 диск - нерж.сталь 316L EPDM с пневмоприводом DN.ru PA-DA-052-160 пневмораспределителем DN.ru 4V320-08 дублером DN.ru HDM 1-4 БКВ DN.ru APL-510N-EX

Общие детали и материалы затворов дисковых поворотных Dn.ru WBV1132N-2W-Fb Ду40-300 Ру16

№	Наименование детали	Материал
1	Корпус	чугун QT450
2	Диск	нержавеющая сталь 316L
3	Седловое уплотнение	EPDM + износостойкий материал (siliclone+graphite)
4	Шток	сталь 2Cr13

Эскиз деталей затворов дисковых поворотных Dn.ru WBV1132N-2W-Fb Ду40-300 Ру16

Общие массо-габаритные параметры затворов дисковых поворотных Dn.ru WBV1132N-2W-Fb Ду40-300 Ру16

Ду	L	H	H1	D2	D1	n-d
DN40	43	147	70	92	125	4- Ø23
DN50	43	147	70	92	125	4- Ø23
DN65	46	155	76	110	145	4- Ø23
DN80	46	164	92	121	160	8- Ø20
DN100	52	175	106	153	180	4- Ø23
DN125	56	194	119	176	210	4- Ø23
DN150	56	206	132	207	240	4- Ø25
DN200	60	237	162	259	295	4- Ø25
DN250	68	282	200	316	355	4-Ø28
DN300	78	311	225	370	410	4-Ø28

Эскиз затворов дисковых поворотных Dn.ru WBV1132N-2W-Fb Ду40-300 Ру16

Эскиз размеров затворов дисковых поворотных Dn.ru WBV1132N-2W-Fb Ду40-300 Ру16

Общие детали и материалы пневмоприводов DN.ru PA-DA

№	Деталь	Количество	Материал
1	Корпус	1	эструдированный алюминий
2	Боковые заглушки	2	литой алюминий
3	Шестерня	1	нержавеющая сталь
4	Поршень	2	сталь/алюминий
5	Заглушки	8	нержавеющая сталь
6	Поршневое кольцо	2	NBR
7	Пружины	0-12	пружинная сталь
8	Подшипник поршня	2	инженерный пластик
9	Поршневое кольцо	2	NBR
10	Заглушка	2	NBR
11	Упорное кольцо	2	инженерный пластик
12	Кольцо	1	инженерный пластик
13	Шайба	1	нержавеющая сталь
14	Пружинный зажим	2	нержавеющая сталь
15	Индикатор	1	пластик
16	Корпус индикатора	1	пластик
17	Подшипник	1	инженерный пластик
18	Кулачок	1	сталь
19	Подшипник	1	NBR
20	Подшипник	1	инженерный пластик
21	Подшипник	1	инженерный пластик
22	Уплотнительное кольцо	2	NBR
23	Уплотнительное кольцо	2	NBR
24	Подшипник	2	нержавеющая сталь
25	Гайка регулировки	2	нержавеющая сталь
26	Винт регулировки	2	нержавеющая сталь
27	Втулка	2	алюминий

Эскиз деталей пневмоприводов DN.ru PA-DA

Общие массо-габаритные параметры пневмоприводов DN.ru PA-DA

Модель	A, мм	B, мм	C, мм	G, мм	d1	d2	J	К	М, мм	N, мм	Вес, кг
DN.ru PA-DA-052	153	71	98	15	F03	F05	4-M5x8	4-M6x10	80	30	1,2
DN.ru PA-DA-065	174	82	115	15	F05	F07	4-M6x10	4-M8x12	80	30	1,9
DN.ru PA-DA-083	216	101	135	15	F05	F07	4-M6x10	4-М8х12	80	30	3,2
DN.ru PA-DA-105	279	119	160	25	F07	F10	4-M8x12	4-М10х16	80	30	6,1
DN.ru PA-DA-130	308	137,5	193	25	F07	F10	4-M8x12	4-М10х16	80	30	9,5
DN.ru PA-DA-140	405	153	210	30	F10	F12	4-M10x16	4-М12х20	130	30	13,7
DN.ru PA-DA-160	465	175	237	30	F10	F12	4-M10x16	4-М12x20	130	30	20,5
DN.ru PA-DA-210	542	226	295	40	/	F14	/	4-М12х20	130	30	41,8
DN.ru PA-DA-270	722	292	371	52	/	F16	/	4-М20х24	130	30	86,3
DN.ru PA-DA-300	825	335	392	52	/	F16	/	4-М20х24	130	30	103
DN.ru PA-DA-350	866	385	448	52	/	F16	/	4-М20х24	130	30	144

Эскиз размеров пневмоприводов DN.ru PA-DA

Технические характеристики пневмораспределителя 4V320-08 220 В

Наименование	Значение
Тип пневмораспределителя	золотниковый
Материал корпуса	алюминевый сплав и технополимер
Управление	двустороннее электромагнитное
Схема работы	5/2 5 рабочих линий; 2 позиции
Эффективная площадь сечения, мм2	модель 4V320-8 – 25 (Cv = 1,4) модель 4V320-10 – 30 (Cv = 1,68)
Резьба рабочих портов	модель 4V320-8 – G 1/4" модель 4V320-10 – G 3/8"
Резьба выхлопного порта	модель 4V320-8 – G 1/4" модель 4V320-10 – G 1/4"
Рабочее давление, бар	1,5 ÷ 1,8
Максимальное давление, бар	12
Рабочая среда	очищенный воздух (тонкость очистки 40 мкм)
Напряжение питания, В	220
Полная мощность, В·А	4,5
Допустимые изменения напряжения питания	±10%
Степень защиты/класс изоляции	IP65/F
Температура эксплуатации, °C	от -5 до +50
Максимальная частота срабатывания	5 циклов в секунду
Минимальное время переключения, с	0,05
Пропускная способность, л/мин	модель 4V320-8 – 1 350 модель 4V320-10 – 2 250
Средний ресурс, циклов	20 000 000
Вес, кг	1,2

Общие массо-габаритные параметры ручных дублеров DN.ru-HDM

Модель	D2, мм	A, мм	T, мм	Y, мм	H, мм	S, мм	Диаметр штурвала, мм	Вес, кг
HDM-1	70	90	44	145	120	53	180	3
HDM-2	102	125	62.5	178	133	56.5	200	4.5
HDM-3	125	140	70	212	180	68.7	280	6.9
HDM-4	125	188.5	94	280	195	84	320	13.7

Эскиз размеров ручных дублеров DN.ru-HDM

Характеристики блока концевых выключателей DN.ru APL-510N EX

Параметр	Значение
Корпус	всепогодный IP67/ NEMA4 4X,7,9 взрывозащищенный E EX d IIC T6
Совместимые устройства	- четвертьоборотные пневмоприводы; - любые исполнительные механизмы с поворотом вала на 90°
Полный угол поворота	90°
Кабельные вводы	2 x NPT 3/4”
Электрическое подключение	клеммы с винтовым зажимом 8 точек (0,08 – 2,5) мм2
Резьба кабельного ввода	2 x NPT 3/4”
Тип визуального индикатора	двухцветная полусфера: ОТКРЫТО (Open) - желтый ЗАКРЫТО (Closed) - красный
Переключатели/датчики	два механических переключателя два датчика приближения
Номинальное напряжение, В	250
Номинальный ток, А	16
Допустимая температура окружающей среды, °С	от -20 до +66
Средний ресурс, циклов	10 000 000
Вес, кг	1.8

Общие технические характеристики затворов дисковых поворотных Dn.ru WBV1132N-2W-Fb Ду40-300 Ру16 с пневмоприводом DN.ru PA-DA

Общие детали и материалы затворов дисковых поворотных Dn.ru WBV1132N-2W-Fb Ду40-300 Ру16

Эскиз деталей затворов дисковых поворотных Dn.ru WBV1132N-2W-Fb Ду40-300 Ру16

Общие массо-габаритные параметры затворов дисковых поворотных Dn.ru WBV1132N-2W-Fb Ду40-300 Ру16

Эскиз размеров затворов дисковых поворотных Dn.ru WBV1132N-2W-Fb Ду40-300 Ру16

Общие детали и материалы пневмоприводов DN.ru PA-DA

Эскиз деталей пневмоприводов DN.ru PA-DA

Общие массо-габаритные параметры пневмоприводов DN.ru PA-DA

Эскиз размеров пневмоприводов DN.ru PA-DA

Технические характеристики пневмораспределителя 4V320-08 220 В

Общие массо-габаритные параметры ручных дублеров DN.ru-HDM

Эскиз размеров ручных дублеров DN.ru-HDM

Характеристики блока концевых выключателей DN.ru APL-510N EX

Блок концевых выключателей DN.ru APL-510N EX

Москва. Пункт выдачи.
