Затворы дисковые для абразивных сред DN.ru WBV1632E-2W-Fb Ду40-300 Ру16, корпус - чугун QT450, диск - нерж.сталь 316L, EPDM c пневмоприводом DN.ru PA-DA-052-160 пневмораспределителем DN.ru 4M310-08 24В дублером DN.ru HDM 1-4 БПВ AFC2000 БКВ DN.ru APL-210N

Сортировать по:

Показывать по:

Затвор диск. поворотн. для абразивных сред DN.ru WBV1632E-2W-Fb-H Ду80 Ру16 корпус - чугун QT450 диск - нерж.сталь 316L EPDM с пн.приводом PA-DA-065 пн.распред. DN.ru 4M310-08 24В дублером DN.ru MON1-250-T26-ISO БПВ AFC2000 БКВ DN.ru APL-210N

Описание

Производитель: DN.ru, Россия

Тип затвора: поворотный дисковый

Серия бренда: WBV1632E-2W-Fb-H

Диаметр условный: 80 мм

Давление условное: 16 бар

Строительная длина: 46 мм

Температура рабочей среды макс.: 110 °С

Тип присоединения: межфланцевый

Управление: С пневмоприводом

Класс материала корпуса: чугун

Класс материала диска: нержавеющая сталь

Материал уплотнения: EPDM

Применение: вода, пар, агрессивная среда, абразивная среда

Вес: 7.91 кг

Категория: Затворы с пневмоприводом

Артикул: D050-30981

Доставим в город Москва:

В наличии:

47 157 ₽ $ €

до 2024-12-21

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Затвор диск. поворотн. для абразивных сред DN.ru WBV1632E-2W-Fb-H Ду100 Ру16 корпус - чугун QT450 диск - нерж.сталь 316L EPDM с пн.приводом PA-DA-065 пн.распред. DN.ru 4M310-08 24В дублером DN.ru MON1-250-T26-ISO БПВ AFC2000 БКВ DN.ru APL-210N

Описание

Производитель: DN.ru, Россия

Тип затвора: поворотный дисковый

Серия бренда: WBV1632E-2W-Fb-H

Диаметр условный: 100 мм

Давление условное: 16 бар

Строительная длина: 52 мм

Температура рабочей среды макс.: 110 °С

Тип присоединения: межфланцевый

Управление: С пневмоприводом

Класс материала корпуса: чугун

Класс материала диска: нержавеющая сталь

Материал уплотнения: EPDM

Применение: вода, пар, агрессивная среда, абразивная среда

Вес: 8.91 кг

Категория: Затворы с пневмоприводом

Артикул: D050-30982

Доставим в город Москва:

В наличии:

48 868 ₽ $ €

до 2024-12-21

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Затвор диск. поворотн. для абразивных сред DN.ru WBV1632E-2W-Fb-H Ду125 Ру16 корпус - чугун QT450 диск - нерж.сталь 316L EPDM с пн.приводом PA-DA-083 пн.распред. DN.ru 4M310-08 24В дублером DN.ru MON2-450-T28-ISO БПВ AFC2000 БКВ DN.ru APL-210N

Описание

Производитель: DN.ru, Россия

Тип затвора: поворотный дисковый

Серия бренда: WBV1632E-2W-Fb-H

Диаметр условный: 125 мм

Давление условное: 16 бар

Строительная длина: 56 мм

Температура рабочей среды макс.: 110 °С

Тип присоединения: межфланцевый

Управление: С пневмоприводом

Класс материала корпуса: чугун

Класс материала диска: нержавеющая сталь

Материал уплотнения: EPDM

Применение: вода, пар, агрессивная среда, абразивная среда

Вес: 13.51 кг

Категория: Затворы с пневмоприводом

Артикул: D050-30983

Доставим в город Москва:

В наличии:

61 124 ₽ $ €

до 2024-12-21

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Затвор диск. поворотн. для абразивных сред DN.ru WBV1632E-2W-Fb-H Ду150 Ру16 корпус - чугун QT450 диск - нерж.сталь 316L EPDM с пн.приводом PA-DA-105 пн.распред. DN.ru 4M310-08 24В дублером DN.ru MON3-700-T38-ISO БПВ AFC2000 БКВ DN.ru APL-210N

Описание

Производитель: DN.ru, Россия

Тип затвора: поворотный дисковый

Серия бренда: WBV1632E-2W-Fb-H

Диаметр условный: 150 мм

Давление условное: 16 бар

Строительная длина: 56 мм

Температура рабочей среды макс.: 110 °С

Тип присоединения: межфланцевый

Управление: С пневмоприводом

Класс материала корпуса: чугун

Класс материала диска: нержавеющая сталь

Материал уплотнения: EPDM

Применение: вода, пар, агрессивная среда, абразивная среда

Вес: 20.51 кг

Категория: Затворы с пневмоприводом

Артикул: D050-30984

Доставим в город Москва:

В наличии:

77 522 ₽ $ €

до 2024-12-21

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Затвор диск. поворотн. для абразивных сред DN.ru WBV1632E-2W-Fb-H Ду200 Ру16 корпус - чугун QT450 диск - нерж.сталь 316L EPDM с пн.приводом PA-DA-130 пн.распред. DN.ru 4M310-08 24В дублером DN.ru MON3-700-T38-ISO БПВ AFC2000 БКВ DN.ru APL-210N

Описание

Производитель: DN.ru, Россия

Тип затвора: поворотный дисковый

Серия бренда: WBV1632E-2W-Fb-H

Диаметр условный: 200 мм

Давление условное: 16 бар

Строительная длина: 60 мм

Температура рабочей среды макс.: 110 °С

Тип присоединения: межфланцевый

Управление: С пневмоприводом

Класс материала корпуса: чугун

Класс материала диска: нержавеющая сталь

Материал уплотнения: EPDM

Применение: вода, пар, агрессивная среда, абразивная среда

Вес: 27.91 кг

Категория: Затворы с пневмоприводом

Артикул: D050-30985

Доставим в город Москва:

В наличии:

97 908 ₽ $ €

до 2024-12-21

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Затвор диск. поворотн. для абразивных сред DN.ru WBV1632E-2W-Fb-H Ду40 Ру16 корпус - чугун QT450 диск - нерж.сталь 316L EPDM с пн.приводом PA-DA-052 пн.распред. DN.ru 4M310-08 24В дублером DN.ru MON1-250-T26-ISO БПВ AFC2000 БКВ DN.ru APL-210N

Описание

Производитель: DN.ru, Россия

Тип затвора: поворотный дисковый

Серия бренда: WBV1632E-2W-Fb-H

Диаметр условный: 40 мм

Давление условное: 16 бар

Строительная длина: 43 мм

Температура рабочей среды макс.: 110 °С

Тип присоединения: межфланцевый

Управление: С пневмоприводом

Класс материала корпуса: чугун

Класс материала диска: нержавеющая сталь

Материал уплотнения: EPDM

Применение: вода, пар, агрессивная среда, абразивная среда

Вес: 7.01 кг

Категория: Затворы с пневмоприводом

Артикул: D050-30978

Доставим в город Москва:

В наличии:

45 227 ₽ $ €

до 2024-12-21

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Затвор диск. поворотн. для абразивных сред DN.ru WBV1632E-2W-Fb-H Ду50 Ру16 корпус - чугун QT450 диск - нерж.сталь 316L EPDM с пн.приводом PA-DA-052 пн.распред. DN.ru 4M310-08 24В дублером DN.ru MON1-250-T26-ISO БПВ AFC2000 БКВ DN.ru APL-210N

Описание

Производитель: DN.ru, Россия

Тип затвора: поворотный дисковый

Серия бренда: WBV1632E-2W-Fb-H

Диаметр условный: 50 мм

Давление условное: 16 бар

Строительная длина: 43 мм

Температура рабочей среды макс.: 110 °С

Тип присоединения: межфланцевый

Управление: С пневмоприводом

Класс материала корпуса: чугун

Класс материала диска: нержавеющая сталь

Материал уплотнения: EPDM

Применение: вода, пар, агрессивная среда, абразивная среда

Вес: 7.01 кг

Категория: Затворы с пневмоприводом

Артикул: D050-30979

Доставим в город Москва:

В наличии:

46 423 ₽ $ €

до 2024-12-21

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Затвор диск. поворотн. для абразивных сред DN.ru WBV1632E-2W-Fb-H Ду65 Ру16 корпус - чугун QT450 диск - нерж.сталь 316L EPDM с пн.приводом PA-DA-052 пн.распред. DN.ru 4M310-08 24В дублером DN.ru MON1-250-T26-ISO БПВ AFC2000 БКВ DN.ru APL-210N

Описание

Производитель: DN.ru, Россия

Тип затвора: поворотный дисковый

Серия бренда: WBV1632E-2W-Fb-H

Диаметр условный: 65 мм

Давление условное: 16 бар

Строительная длина: 46 мм

Температура рабочей среды макс.: 110 °С

Тип присоединения: межфланцевый

Управление: С пневмоприводом

Класс материала корпуса: чугун

Класс материала диска: нержавеющая сталь

Материал уплотнения: EPDM

Применение: вода, пар, агрессивная среда, абразивная среда

Вес: 7.21 кг

Категория: Затворы с пневмоприводом

Артикул: D050-30980

Доставим в город Москва:

В наличии:

47 467 ₽ $ €

до 2024-12-21

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

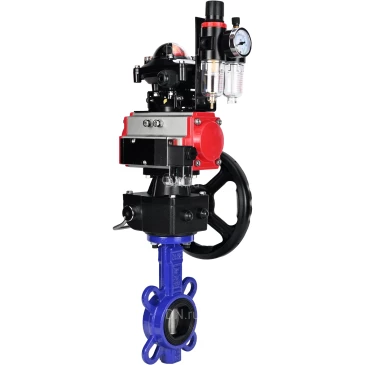

Затвор дисковый поворотный WBV1632E-2W-Fb предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Принцип работы: Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки против часовой стрелки, закрытие - по часовой стрелке. Декларация о соответствии ЕАЭС N RU Д-RU.РА04.В.62289/24.

Пневмоприводы PA-DA предназначены для автоматизации процесса управления промышленной запорной арматурой - затворами, шаровыми кранами. Пневматические приводы Dn.ru рассчитаны на эксплуатацию как в помещениях, так и на открытом воздухе. Все внутренние и внешние детали имеют антикоррозийное покрытие.

Пневмораспределители 4M310-08 24В 24 В используются для управления в пневмосистемах, имеющих стыковочную поверхность NAMUR, для установки распределителей через сквозные отверстия в корпусе.

Ручной дублер с червячной передачей и понижающим редуктором HDM позволяет вручную устанавливать необходимое позиционирование запорного органа на четверть оборота, выступая в качестве альтернативы пневматическим, электрическим или гидравлическим четвертьоборотным приводам. Подходит как для внутренней, так и для наружной установки. Модульная конструкция ручного дублера предназначена для обеспечения наиболее эффективного и действе.

Блок подготовки воздуха AFC2000 предназначен для очистки сжатого воздуха от капельной влаги и твердых частиц, удаления конденсата, автоматического поддержания величины давления на заданном уровне, подвода смазочного материала из резервуара в поток сжатого воздуха к элементам пневмосистемы с большим диапазоном пропускной способности от 500 литров/минуту до 10 000 литров/минуту. Лубрикатор (маслораспылитель) добавляет масло вязкостью 32 мм²/с (=сСт) при 40°C в пневмосистему для дальнейшей смазки компонентов управления - пневмоцилиндров и пневмораспределителей.

Блок концевых выключателей APL-210N предназначен для визуальной и электрической сигнализации конечных положений запорного органа арматуры. Устанавливается сверху на поверхность пневматического привода и соединен с валом привода - стандарт DIN. В герметичной коробке, как правило, находятся два датчика, которые отслеживают положение вала привода и сигнализируют в крайних положениях. Визуальную индикацию положения можно наблюдать на корпусе блока имеется 3D визуальный индикатор КРАСНЫЙ–ЗАКРЫТО и ЖЁЛТЫЙ-ОТКРЫТО.

Общие технические характеристики затворов дисковых поворотных Dn.ru WBV1132N-2W-Fb Ду40-300 Ру16 с пневмоприводом DN.ru PA-DA

Параметр	Значение
Номинальный диаметр DN, мм	40 - 300
Номинальное давление PN, бар	16
Температура рабочей среды t, ⁰C	от -20 до +110
Рабочая среда	вода, пар, агрессивные среды и жидкости с абразивным содержанием (цемент, песок, глинозем и др.)
Направление потока	двустороннее
Класс герметичности	A ГОСТ 9544-2015
Тип управления	Ду40-200 - рукоятка Ду250-300 - редуктор
Присоединение к трубопроводу	межфланцевое
Материал корпуса	чугун QT450
Материал уплотнения	EPDM с износостойким покрытием
Срок службы, лет	10

Затворы дисковые для абразивных сред DN.ru WBV1632E-2W-Fb Ду40-300 Ру16, корпус - чугун QT450, диск - нерж.сталь 316L, EPDM c пневмоприводом DN.ru PA-DA-052-160 пневмораспределителем DN.ru 4M310-08 24В дублером DN.ru HDM 1-4 БПВ AFC2000 БКВ DN.ru APL-210N

Общие детали и материалы затворов дисковых поворотных Dn.ru WBV1132N-2W-Fb Ду40-300 Ру16

№	Наименование детали	Материал
1	Корпус	чугун QT450
2	Диск	нержавеющая сталь 316L
3	Седловое уплотнение	EPDM + износостойкий материал (siliclone+graphite)
4	Шток	сталь 2Cr13

Эскиз деталей затворов дисковых поворотных Dn.ru WBV1132N-2W-Fb Ду40-300 Ру16

Общие массо-габаритные параметры затворов дисковых поворотных Dn.ru WBV1132N-2W-Fb Ду40-300 Ру16

Ду	L	H	H1	D2	D1	n-d
DN40	43	147	70	92	125	4- Ø23
DN50	43	147	70	92	125	4- Ø23
DN65	46	155	76	110	145	4- Ø23
DN80	46	164	92	121	160	8- Ø20
DN100	52	175	106	153	180	4- Ø23
DN125	56	194	119	176	210	4- Ø23
DN150	56	206	132	207	240	4- Ø25
DN200	60	237	162	259	295	4- Ø25
DN250	68	282	200	316	355	4-Ø28
DN300	78	311	225	370	410	4-Ø28

Эскиз затворов дисковых поворотных Dn.ru WBV1132N-2W-Fb Ду40-300 Ру16

Эскиз размеров затворов дисковых поворотных Dn.ru WBV1132N-2W-Fb Ду40-300 Ру16

Общие детали и материалы пневмоприводов DN.ru PA-DA

№	Деталь	Количество	Материал
1	Корпус	1	эструдированный алюминий
2	Боковые заглушки	2	литой алюминий
3	Шестерня	1	нержавеющая сталь
4	Поршень	2	сталь/алюминий
5	Заглушки	8	нержавеющая сталь
6	Поршневое кольцо	2	NBR
7	Пружины	0-12	пружинная сталь
8	Подшипник поршня	2	инженерный пластик
9	Поршневое кольцо	2	NBR
10	Заглушка	2	NBR
11	Упорное кольцо	2	инженерный пластик
12	Кольцо	1	инженерный пластик
13	Шайба	1	нержавеющая сталь
14	Пружинный зажим	2	нержавеющая сталь
15	Индикатор	1	пластик
16	Корпус индикатора	1	пластик
17	Подшипник	1	инженерный пластик
18	Кулачок	1	сталь
19	Подшипник	1	NBR
20	Подшипник	1	инженерный пластик
21	Подшипник	1	инженерный пластик
22	Уплотнительное кольцо	2	NBR
23	Уплотнительное кольцо	2	NBR
24	Подшипник	2	нержавеющая сталь
25	Гайка регулировки	2	нержавеющая сталь
26	Винт регулировки	2	нержавеющая сталь
27	Втулка	2	алюминий

Эскиз деталей пневмоприводов DN.ru PA-DA

Общие массо-габаритные параметры пневмоприводов DN.ru PA-DA

Модель	A, мм	B, мм	C, мм	G, мм	d1	d2	J	К	М, мм	N, мм	Вес, кг
DN.ru PA-DA-052	153	71	98	15	F03	F05	4-M5x8	4-M6x10	80	30	1,2
DN.ru PA-DA-065	174	82	115	15	F05	F07	4-M6x10	4-M8x12	80	30	1,9
DN.ru PA-DA-083	216	101	135	15	F05	F07	4-M6x10	4-М8х12	80	30	3,2
DN.ru PA-DA-105	279	119	160	25	F07	F10	4-M8x12	4-М10х16	80	30	6,1
DN.ru PA-DA-130	308	137,5	193	25	F07	F10	4-M8x12	4-М10х16	80	30	9,5
DN.ru PA-DA-140	405	153	210	30	F10	F12	4-M10x16	4-М12х20	130	30	13,7
DN.ru PA-DA-160	465	175	237	30	F10	F12	4-M10x16	4-М12x20	130	30	20,5
DN.ru PA-DA-210	542	226	295	40	/	F14	/	4-М12х20	130	30	41,8
DN.ru PA-DA-270	722	292	371	52	/	F16	/	4-М20х24	130	30	86,3
DN.ru PA-DA-300	825	335	392	52	/	F16	/	4-М20х24	130	30	103
DN.ru PA-DA-350	866	385	448	52	/	F16	/	4-М20х24	130	30	144

Эскиз размеров пневмоприводов DN.ru PA-DA

Технические характеристики пневмораспределителя 4M310-08 24В 24 В

Конструкция	золотникового типа
Номинальное давление PN, Мпа (кг/см2)	1,2 (12)
Рабочее давление, бар	1,5…8
Рабочая среда	фильтрованный сжатый воздух
Температура окружающей среды t, ⁰C	от +5 до +50
Частота срабатывания	5 циклов/с
Ручное дублирование	есть
Степень защиты	IP 65
Крепление	через сквозные отверстия в корпусе
Материал корпуса	анодированный алюминий
Время отклика	0,05 сек.

Общие массо-габаритные параметры ручных дублеров DN.ru-HDM

Модель	D2, мм	A, мм	T, мм	Y, мм	H, мм	S, мм	Диаметр штурвала, мм	Вес, кг
HDM-1	70	90	44	145	120	53	180	3
HDM-2	102	125	62.5	178	133	56.5	200	4.5
HDM-3	125	140	70	212	180	68.7	280	6.9
HDM-4	125	188.5	94	280	195	84	320	13.7

Эскиз размеров ручных дублеров DN.ru-HDM

Основные параметры блока подготовки воздуха AFC2000

Рабочее давление, бар	8
Максимальное давление, бар	10
Регулируемый диапазон давления, бар	0,5 ÷ 9
Давление разрушения, бар	15
Подсоединение воздуха	1/4"
Рабочая температура, C	от -5 до +60
Размер фильтруемых частиц, мкм	40
Вязкость масла	ISO VG 32
Вес, кг	0,395
Состав комплекта	фильтр-влагоотделитель, регулятор давления, лубрикатор, кронштейн

Эскиз БПВ AFC2000

Характеристики блока концевых выключателей DN.ru APL-210N

Параметр	Значение
Защита	Всепогодный IP65
Температура окружающей среды	От -40°C до +80°C
Резьба кабельного ввода	2 x NPT1/2”
Клеммная колодка	8 ячеек 0.08-2.6mm²
Напряжение	12V, 24V, 38V, 48V, 110V, 220V, 250V
Положение индикатора	ЗАКРЫТО: красный ОТКРЫТО: зелёный
Датчик	2 SPDT электромеханических микровыключателя OMRON V151-1C25
Внешнее покрытие	Полиэстеровое покрытие (чёрный)
Вал	Стандартный вал (17mm)

Общие технические характеристики затворов дисковых поворотных Dn.ru WBV1132N-2W-Fb Ду40-300 Ру16 с пневмоприводом DN.ru PA-DA

Общие детали и материалы затворов дисковых поворотных Dn.ru WBV1132N-2W-Fb Ду40-300 Ру16

Эскиз деталей затворов дисковых поворотных Dn.ru WBV1132N-2W-Fb Ду40-300 Ру16

Общие массо-габаритные параметры затворов дисковых поворотных Dn.ru WBV1132N-2W-Fb Ду40-300 Ру16

Эскиз размеров затворов дисковых поворотных Dn.ru WBV1132N-2W-Fb Ду40-300 Ру16

Общие детали и материалы пневмоприводов DN.ru PA-DA

Эскиз деталей пневмоприводов DN.ru PA-DA

Общие массо-габаритные параметры пневмоприводов DN.ru PA-DA

Эскиз размеров пневмоприводов DN.ru PA-DA

Технические характеристики пневмораспределителя 4M310-08 24В 24 В

Общие массо-габаритные параметры ручных дублеров DN.ru-HDM

Эскиз размеров ручных дублеров DN.ru-HDM

Основные параметры блока подготовки воздуха AFC2000

Эскиз БПВ AFC2000

Характеристики блока концевых выключателей DN.ru APL-210N

Блок концевых выключателей DN.ru APL-210N

Москва. Пункт выдачи.
