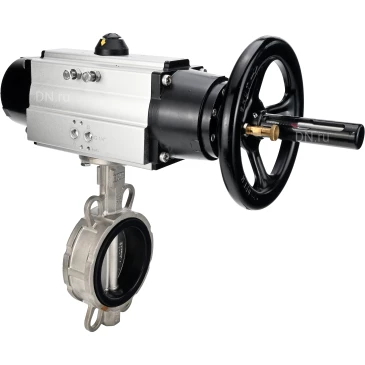

Затвор дисковый поворотный DN.ru WBV3131V-2W-Fb-H Ду150 Ру16 межфланцевый, корпус - нержавеющая сталь 304, диск - нержавеющая сталь 304, уплотнение - VITON, с пневмоприводом PA-DA-105-1 двойного действия со штурвалом
Затвор дисковый поворотный DN.ru WBV3131V-2W-Fb-H Ду150 Ру16 межфланцевый, корпус - нержавеющая сталь 304, диск - нержавеющая сталь 304, уплотнение - VITON, с пневмоприводом PA-DA-105-1 двойного действия со штурвалом
Артикул: D050-87997
Бренд: DN.ru
Страна производитель: Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV3131V-2W-Fb-H
Диаметр условный: 150 мм
Давление условное: 16 бар
Строительная длина: 56 мм
Температура рабочей среды макс.: 200 °С
Тип присоединения: межфланцевый
Управление: С пневмоприводом
Класс материала корпуса: нержавеющая сталь
Класс материала диска: нержавеющая сталь
Материал уплотнения: Viton
Применение: воздух, масла, топливо
Вес: 15.60 кг
Категория: Затворы с пневмоприводом
на 2025-12-26
84 647,16
  • $
  • €

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки против часовой стрелки, закрытие - по часовой стрелке.

Пневмопривод поворотный предназначен для автоматизации процесса управления промышленной арматурой.

Технические характеристики затворов дисковых поворотных DN.ru WBV3131V-2W-Fb-H Ду150 Ру16 с пневмоприводом PA-DA-105-1 двойного действиясо штурвалом:

Наименование Значение
Рабочее давление PN, бар 16
Температура рабочей среды t, ⁰C от -20 до +200
Рабочая среда минеральные и растительные масла, животные жиры, пластичные смазки и топливо, горячий воздух
Направление потока двустороннее
Класс герметичности A ГОСТ 9544-2015
Присоединение к трубопроводу межфланцевое
Срок службы, лет 10

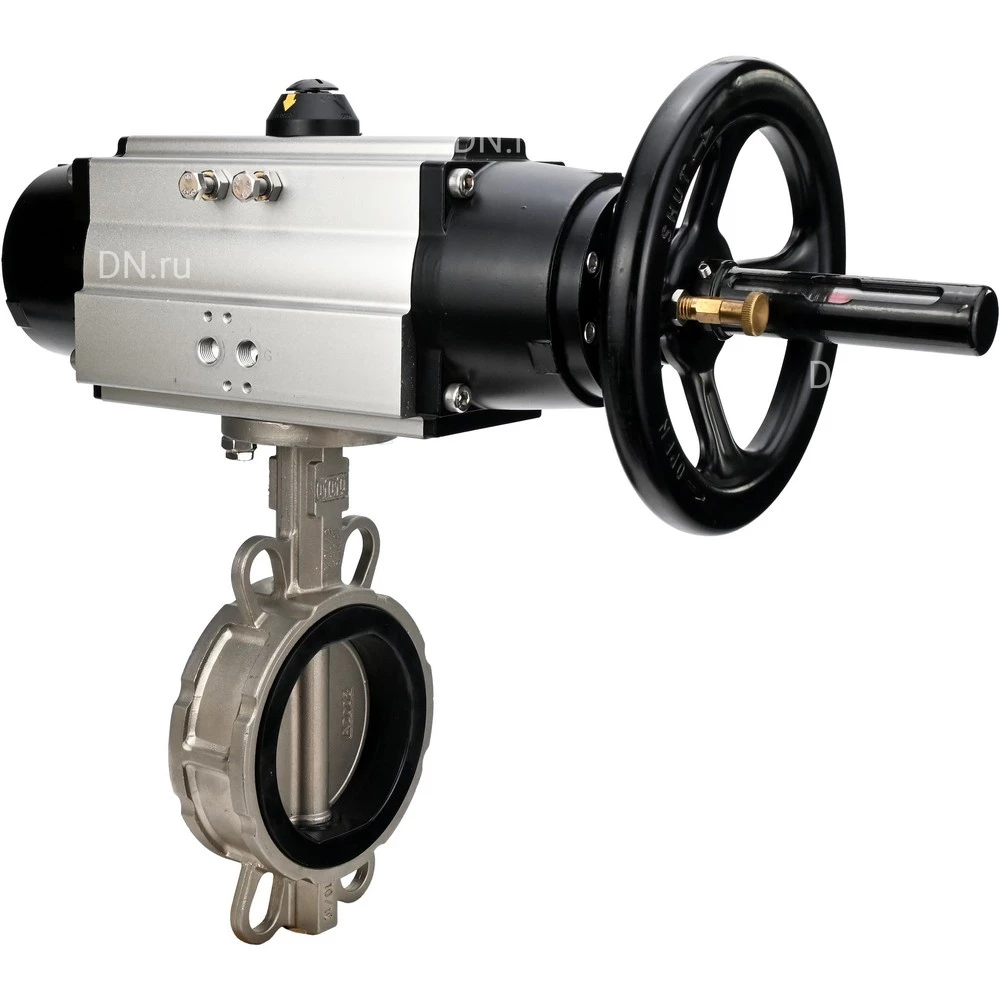

Затворы дисковые поворотные DN.ru WBV3131V-2W-Fb-H Ду150 Ру16 межфланцевые, корпус - нержавеющая сталь 304, диск - нержавеющая сталь 304, уплотнение - VITON, с пневмоприводом PA-DA-105-1 двойного действия со штурвалом

Затворы дисковые поворотные DN.ru WBV3131V-2W-Fb-H Ду150 Ру16 межфланцевые, корпус - нержавеющая сталь 304, диск - нержавеющая сталь 304, уплотнение - VITON, с пневмоприводом PA-DA-105-1 двойного действия со штурвалом

Габариты и размеры затворов дисковых поворотных DN.ru WBV3131V-2W-Fb-H Ду150 Ру16 с пневмоприводом PA-DA-105-1 двойного действиясо штурвалом:

Модель A, мм B, мм C, мм PCD, мм 4-ØD Q, °
Ду150 141 213.5 56 240 4-Ø23 22.5
Затворы дисковые поворотные DN.ru WBV3131V-2W-Fb-H Ду150 Ру16 межфланцевые, корпус - нержавеющая сталь 304, диск - нержавеющая сталь 304, уплотнение - VITON, с пневмоприводом PA-DA-105-1 двойного действия со штурвалом

Эскиз габаритов и размеров затворов дисковых поворотных DN.ru WBV3131V-2W-Fb-H Ду150 Ру16 с пневмоприводом PA-DA-105-1 двойного действиясо штурвалом

Таблица деталей и материалов затворов дисковых поворотных DN.ru WBV3131V-2W-Fb-H Ду150 Ру16 с пневмоприводом PA-DA-105-1 двойного действиясо штурвалом:

№ Наименование детали Материал
1 Корпус нержавеющая сталь AISI 304 (аналог 08Х18Н10)
2 Диск нержавеющая сталь AISI 304 (аналог 08Х18Н10)
3 Седловое уплотнение VITON
4 Шток нержавеющая сталь SS 416 (аналог ст.20Х13)
Затворы дисковые поворотные DN.ru WBV3131V-2W-Fb-H Ду150 Ру16 межфланцевые, корпус - нержавеющая сталь 304, диск - нержавеющая сталь 304, уплотнение - VITON, с пневмоприводом PA-DA-105-1 двойного действия со штурвалом

Эскиз деталей и материалов затворов дисковых поворотных DN.ru WBV3131V-2W-Fb-H Ду150 Ру16 с пневмоприводом PA-DA-105-1 двойного действиясо штурвалом

Технические параметры пневмопривода DN.ru PA-DA-105-1:

Характеристика Значение
Тип пневмопривода двойного действия
Давление управления 2 ÷ 8 бар
Управляющая среда подготовленный воздух не выше 5 класса по ГОСТ 17433-80
Рабочая температура от -20 до +80 °C
Визуальный индикатор положения открыто / закрыто
Ручное управление маховик
Угол поворота 90° ± 5°
Присоединительная резьба подачи воздуха G 1/4ʺ
Стандарт верхнего соединения NAMUR
Стандарт соединения подачи воздуха NAMUR
Затворы дисковые поворотные DN.ru WBV3131V-2W-Fb-H Ду150 Ру16 межфланцевые, корпус - нержавеющая сталь 304, диск - нержавеющая сталь 304, уплотнение - VITON, с пневмоприводом PA-DA-105-1 двойного действия со штурвалом

Пневмопривод DN.ru PA-DA-105-1

Габариты и размеры пневмопривода DN.ru PA-DA-105-1:

Модель пневмопривода PA-DA-105-1
A, мм 495
A1, мм 461.5
B, мм 133
C, мм 109.5
D, мм 153
E, мм 57.5
F, мм 64
G, мм 26
H, мм 80
I, мм 30
N, мм 22
W, мм 200
J, мм 102
K, мм 70
L, мм М10х16
M, мм М8х13
Затворы дисковые поворотные DN.ru WBV3131V-2W-Fb-H Ду150 Ру16 межфланцевые, корпус - нержавеющая сталь 304, диск - нержавеющая сталь 304, уплотнение - VITON, с пневмоприводом PA-DA-105-1 двойного действия со штурвалом

Эскиз габаритов и размеров пневмопривода DN.ru PA-DA-105-1
