Затворы дисковые поворотные DN.ru WBV3434Pf-2W-Fb-R Ду150-200 Ру16, корпус - углеродистая сталь WCB, диск - углеродистая сталь WCB, футерованный PTFE, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 купить в Москве и РФ

Затворы дисковые поворотные предназначены для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Пневмопривод поворотный предназначен для автоматизации процесса управления промышленной арматурой.

Технические параметры затворов дисковых поворотных DN.ru WBV3434Pf-2W-Fb-R Ду150-200 Ру16

Характеристика	Значение
Номинальный диаметр DN, мм	150-300
Номинальное давление PN, бар	16
Номинальная температура рабочей среды t, ⁰C	от -10 до +150
Максимальная температура рабочей среды tmax, ⁰C (кратковременно)	180
Рабочая среда	вода, щелочи, кислоты, растворители, окислители и прочие химические вещества не агрессивные по отношению к материалу уплотнения PTFE
Направление потока	двустороннее
Класс герметичности	A ГОСТ 9544-2015
Тип управления	редуктор
Присоединение к трубопроводу	межфланцевое
Корпус	DN150-200 - углеродистая сталь сталь WCB (аналог 25Л), футерованный PTFE; DN250-300 – углеродистая сталь сталь WCB (аналог 25Л), футерованный PFA (улучшенный PTFE)
Диск	DN150-200 - углеродистая сталь сталь WCB (аналог 25Л), футерованный PTFE; DN250-300 – углеродистая сталь сталь WCB (аналог 25Л), футерованный PFA (улучшенный PTFE)
Толщина футеровки, мм	DN150-250 - 3, DN300 - 4
Сфера применения	системы отопления и водоснабжения; промышленные трубопроводы
Средний срок службы, лет	10
Средний ресурс, циклов закрытие/открытие	50 000 - 100 000

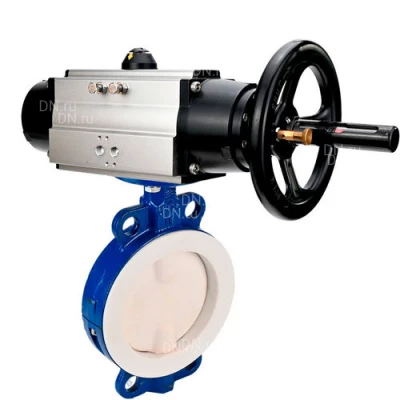

Затворы дисковые поворотные DN.ru WBV3434Pf-2W-Fb-R Ду150-200 Ру16, корпус - углеродистая сталь WCB, диск - углеродистая сталь WCB, футерованный PTFE, уплотнение - PTFE, с пневмоприводом PA-DA-105-1

Изображение затворов дисковых поворотных DN.ru WBV3434Pf-2W-Fb-R Ду150-200 Ру16

Габаритные и установочные размеры затворов дисковых поворотных DN.ru WBV3434Pf-2W-Fb-R Ду150-200 Ру16

Размер	DN, мм	L, мм	D1, мм	D2, мм	H1, мм	Z-Ød, мм
Ду150	150	56	240	210	150	4-Ø18
Ду200	200	60	295	265	170	4-Ø18

Эскиз габаритов затворов дисковых поворотных DN.ru WBV3434Pf-2W-Fb-R Ду150-200 Ру16

Деталировка затворов дисковых поворотных DN.ru WBV3434Pf-2W-Fb-R Ду150-200 Ру16

№	Наименование детали	Материал
1	Корпус	углеродистая сталь сталь WCB (аналог 25Л), футерованный PTFE
2	Диск	углеродистая сталь сталь WCB (аналог 25Л), футерованный PTFE
3	Шток	нержавеющая сталь 2Cr13 (аналог ст.20Х13)
4	Седловое уплотнение	PFTE

Эскиз деталировки затворов дисковых поворотных DN.ru WBV3434Pf-2W-Fb-R Ду150-200 Ру16

Технические параметры пневмоприводов DN.ru PA-DA-105-1 двойного действия со штурвалом

Характеристика	Значение
Тип пневмопривода	двойного действия
Давление управления, бар	2 ÷ 8
Управляющая среда	подготовленный воздух не выше 5 класса по ГОСТ 17433-80
Рабочая температура, °C	от -20 до +80
Визуальный индикатор положения	открыто / закрыто
Ручное управление	открыто / закрыто
Ручное управление	маховик
Угол поворота, °	90 ± 5
Стандарт верхнего соединения	NAMUR
Стандарт соединения подачи воздуха	NAMUR
Присоединительная резьба подачи воздуха	G 1/4ʺ
Тип ISO фланца	F07/F10
Квадрат штока, мм	22х22
Вес, кг	9
Средний ресурс, циклов закрытие/открытие	300 000

Изображение пневмоприводов DN.ru PA-DA-105-1 двойного действия со штурвалом

Деталировка пневмоприводов DN.ru PA-DA-105-1 двойного действия со штурвалом

№	Наименование детали	Материал
1	Индикаторный винт	ABS - пластик
2	Индикатор положения	ABS - пластик
3	Пружинный зажим	нержавеющая сталь 304
4	Шайба	нержавеющая сталь 304
5	Внешняя шайба	инженерный пластик
6	Регулировочный винт	нержавеющая сталь 304
7	Гайка	нержавеющая сталь 304
8	Шайба	нержавеющая сталь 304
9	Корпус	экструдированный алюминиевый сплав
10	Поршень	литой под давлением алюминиевый сплав
11	Уплотнительное кольцо поршня	NBR
12	Группа подшипников	инженерный пластик
13	Уплотнительное кольцо торцевой крышки	NBR
14	Торцевая крышка	литой алюминиевый сплав, покрытый полиэфирной краской
15	Винт крепежный	нержавеющая сталь 304
16	Шайба внутренняя	инженерный пластик
17	Уплотнительное кольцо	NBR
18	Подшипник	инженерный пластик
19	Фиксатор	легированная сталь
20	Шестерня	легированная сталь
21	Подшипник	инженерный пластик
22	Уплотнительное кольцо	NBR

Эскиз деталировки пневмоприводов DN.ru PA-DA-105-1 двойного действия со штурвалом
