Затворы дисковые поворотные DN.ru WBV3232V-2W-Fb-H Ду50-300 Ру16, корпус - нерж. сталь 316L, диск - нерж. сталь 316L, уплотнение - VITON, с пн.прив PA-DA, пн.расп 4М310-08 24В NAMUR, БКВ APL-410N EX, БПВ AFC2000 и руч. дублером MON купить в Москве и РФ

Затворы дисковые поворотные предназначены для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Привод пневматический предназначен для автоматизации процесса управления четвертьоборотной арматурой. Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия. Ручной дублер с червячной передачей и понижающим редуктором позволяет вручную устанавливать необходимое позиционирование запорного органа на четверть оборота, выступая в качестве альтернативы пневматическим, электрическим или гидравлическим четвертьоборотным приводам. Блок концевых выключателей - это электротехническое устройство, предназначенное для размыкания и замыкания рабочей цепи и для визуализации положений запорного органа трубопроводной арматуры. Блок подготовки воздуха предназначен для очистки сжатого воздуха от капельной влаги и твердых частиц, удаления конденсата, автоматического поддержания величины давления на заданном уровне, подвода смазочного материала из резервуара в поток сжатого воздуха к элементам пневмосистемы.

Технические параметры затворов дисковых поворотных DN.ru WBV3232V-2W-Fb-H Ду50-300 Ру16

Характеристика	Значение
Номинальный диаметр DN, мм	50-300
Номинальное давление PN, бар	16
Направление потока	двустороннее
Температура рабочей среды, ⁰C	от -20 до +200
Герметичность в затворе	по классу А ГОСТ 9544-2015
Рабочая среда	минеральные и растительные масла, животные жиры, пластичные смазки и топливо, горячий воздух
Материал корпуса	нержавеющая сталь AISI 316L (аналог 03Х17Н14М3)
Материал диска	нержавеющая сталь AISI 316L (аналог 03Х17Н14М3)
Присоединение к трубопроводу	межфланцевое
Средний срок службы, лет	10
Средний ресурс, циклов открытия/закрытия	10000

Затворы дисковые поворотные DN.ru WBV3232V-2W-Fb-H Ду50-300 Ру16, корпус - нерж. сталь 316L, диск - нерж. сталь 316L, уплотнение - VITON, с пн.прив PA-DA, пн.расп 4М310-08 24В NAMUR, БКВ APL-410N EX, БПВ AFC2000 и руч. дублером MON

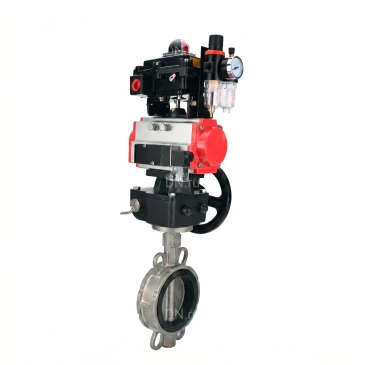

Изображение затворов дисковых поворотных DN.ru WBV3232V-2W-Fb-H Ду50-300 Ру16

Габаритные и установочные размеры затворов дисковых поворотных DN.ru WBV3232V-2W-Fb-H Ду50-300 Ру16

Размер	DN, мм	H1, мм	H2, мм	H3, мм	ØDм, мм	ØDк, мм	L, мм	ØC, мм
Ду50	50	62	126	25	73	90	43	125
Ду65	65	72	133	25	85	103	46	145
Ду80	80	91	142	25	100	116	46	160
Ду100	100	107	165	25	131	151	52	180
Ду125	125	121	183	25	155	174	56	210
Ду150	150	134	195	25	184	205	56	240
Ду200	200	171	236	35	234	255	60	295
Ду250	250	197	276	35	288	315	68	355
Ду300	300	240	315	35	340	375	78	410

Эскиз габаритов затворов дисковых поворотных DN.ru WBV3232V-2W-Fb-H Ду50-300 Ру16

Деталировка затворов дисковых поворотных DN.ru WBV3232V-2W-Fb-H Ду50-300 Ру16

№	Наименование детали	Материал
1	Корпус	нержавеющая сталь AISI 316L (аналог 03Х17Н14М3)
2	Манжета	VITON
3	Диск	нержавеющая сталь AISI 316L (аналог 03Х17Н14М3)
4	Шток	нержавеющая сталь SS 416/2Cr13 (аналог ст.20Х13)
5	Шпилька	нержавеющая сталь AISI 316L (аналог 03Х17Н14М3)
6	Втулка	EPDM
7	Уплотнительное кольцо	EPDM
8	Пластина фиксирующая	углеродистая сталь

Эскиз деталировки затворов дисковых поворотных DN.ru WBV3232V-2W-Fb-H Ду50-300 Ру16

Технические параметры пневмоприводов DN.ru PA-DA двойного действия

Характеристика	Значение
Бренд	DN.ru
Тип пневмопривода	двойного действия
Номинальное давление	12 бар
Рабочее давление	2...8 бар
Среда	сжатый воздух
Температура рабочей среды	от -20 °C до +80 °C
Угол поворота	0 - 90°
Регулировка угла поворота	±5%
Страна производитель	Китай
Максимальный диаметр частиц рабочей среды	≤30 мкм2
Стандарт верхнего соединения	NAMUR
Стандарт соединения подачи воздуха	NAMUR

Видео пневмоприводов DN.ru PA-DA двойного действия

Деталировка пневмоприводов DN.ru PA-DA двойного действия

№	Наименование детали	Материал
1	Индикаторный винт	АБС-пластик
2	Индикатор положения	АБС-пластик
3	Пружинный зажим	нержавеющая сталь 304
4	Металлическая шайба	нержавеющая сталь 304
5	Прижимная шайба	инженерный пластик
6	Корпус	экструдированный алюминиевый сплав с твердым анодированием
7	Прижимная шайба	инженерный пластик
8	Ограничитель	легированная сталь
9	Уплотнительное кольцо вала верхнее	NBR
10	Антифрикционное кольцо вала верхнее	инженерный пластик
11	Вал	легированная сталь никелированная
12	Антифрикционное кольцо вала нижнее	инженерный пластик
13	Уплотнительное кольцо вала нижнее	NBR
14	Заглушка	NBR
15	Уплотнительное кольцо регулировочных винтов	NBR
16	Шайба регулировочного винта	нержавеющая сталь 304
17	Стопорная гайка регулировочного винта	нержавеющая сталь 304
18	Винт регулировочный	нержавеющая сталь 304
19	Поршень	алюминиевый сплав, литой под давлением
20	Направляющая накладка поршня	инженерный пластик
21	Антифрикционное кольцо поршня	инженерный пластик
22	Уплотнительное кольцо поршня	NBR
23	Комплект пружин	пружинная сталь
24	Уплотнительное кольцо крышки	NBR
25	Торцевая крышка	литой алюминий с полиэфирным покрытием
26	Винт крышки	нержавеющая сталь 304
27	Стопорный винт	нержавеющая сталь 304
28	Адаптер	углеродистая сталь

Эскиз деталировки пневмоприводов DN.ru PA-DA двойного действия

Технические параметры блоков подготовки воздуха DN.ru AFC2000

Характеристика	Значение
Рабочее давление, бар	8
Максимальное давление, бар	10
Регулируемый диапазон давления, бар	0,5 ÷ 9
Давление разрушения, бар	15
Подсоединение воздуха	1/4"
Рабочая температура, ⁰C	от -5 до +60
Размер фильтруемых частиц, мкм	40
Вязкость масла	ISO VG 32
Вес, кг	0,395

Изображение блоков подготовки воздуха DN.ru AFC2000

Технические параметры блоков концевых выключателей DN.ru APL-410N EX взрывозащищенных

Характеристика	Значение
Корпус	всепогодный IP65/NEMA4&4X взрывозащищенный Exd IIB T6
Совместимые устройства	- четвертьоборотные пневмоприводы; - любые исполнительные механизмы с поворотом вала на 90°
Полный угол поворота	90°
Кабельные вводы	2 x NPT1/2”
Электрическое подключение	клеммы с винтовым зажимом 8 точек (0,05 – 2,5) мм 2
Резьба кабельного ввода	2 x NPT1/2”
Тип визуального индикатора	двухцветная полусфера: ОТКРЫТО (Open) - желтый ЗАКРЫТО (Closed) - красный
Переключатели/датчики	два механических переключателя два датчика приближения
Номинальное напряжение, В	250
Номинальный ток, А	10
Допустимая температура окружающей среды, °С	от -25 до +80
Срок службы, лет	10

Изображение блоков концевых выключателей DN.ru APL-410N EX взрывозащищенных

Деталировка блоков концевых выключателей DN.ru APL-410N EX взрывозащищенных

№	Наименование	Материал
1	Визуальный индикатор	ABS пластик / поликарбонат
2	Крышка визуального индикатора	поликарбонат
3	Этикетка	-
4	Винты крышки БКВ	нержавеющая сталь
5	Крышка корпуса БКВ	литье алюминия под давлением
6	Вал	нержавеющая сталь
7	Концевые выключатели	-
8	Кулачки (эксцентрики)	поликарбонат
9	Корпус БКВ	литье алюминия под давлением
10	Клеммник	-
11	Клемма заземления	нержавеющая сталь
12	Отверстие (резьба) для кабельного ввода	-
13	Кронштейн	нержавеющая сталь

Эскиз деталировки блоков концевых выключателей DN.ru APL-410N EX взрывозащищенных

Технические параметры пневмораспределителей DN.RU 4M310-08 24VDC NAMUR

Характеристика	Значение
Конструкция	золотникового типа
Максимальное давление, бар	10
Рабочее давление (рекомендуемый диапазон для нормальной работы), бар	1,5 ÷ 8
Вид пневмораспределителя	5/2 пятилинейный, двухпозиционный
Рабочая среда	очищенный воздух (тонкость очистки 40 мкм)
Температура эксплуатации, °C	от 0 до +60
Частота срабатывания	5 циклов в секунду
Ручное дублирование	есть
Степень защиты/класс изоляции	IP65/F
Присоединение к пневмоприводу	стыковочная поверхность по стандарту NAMUR (VDI/VDE3845)
Материал корпуса	анодированный алюминий
Эффективная площадь сечения, мм2	25 (Cv = 1,4)
Размеры выхлопных портов (сброс в атмосферу)	2 - PT1/4”
Размер порта подвода воздуха (в пневмораспределитель)	G1/4”
Размер портов отвода воздуха (в пневмопривод)	2 х Ø19.2 мм
Время отклика, сек	0,05
Напряжение питания, В	24DC
Мощность катушки	4,8 Вт
Вес, кг	0,35
Средний ресурс, циклов	10 000 000

Изображение пневмораспределителей DN.RU 4M310-08 24VDC NAMUR

Деталировка пневмораспределителей DN.RU 4M310-08 24VDC NAMUR

№	Наименование детали	Материал
1	Разъем	инженерный пластик
2	Гайка	POM + углеродистая сталь
3	Катушка	медь
4	Управляющие элементы	-
5	Пластина	углеродистая сталь
6	Поршень	POM
7	Седло управляющего клапана	инженерный пластик
8	Корпус клапана	алюминиевый сплав
9	Золотник	алюминиевый сплав
10	Уплотнительное кольцо O-образной формы	HNBR
11	Задняя крышка	инженерный пластик
12	Фильтр	синтетический материал
13	Поршень	POM
14	Пружина	нержавеющая сталь
15	Ручной дублер	инженерный пластик
16	Заднее седло	алюминиевый сплав
17	Седло пружины	алюминиевый сплав
18	Буксирная скоба типа C	65Mn (аналог 65Г)

Эскиз деталировки пневмораспределителей DN.RU 4M310-08 24VDC NAMUR

Технические параметры ручных дублеров DN.ru MONx-x-x-ISO

Характеристика	Значение
Режим работы	повторно-кратковременный, реверсивный
Рабочая температура t, ⁰C	от–20 до +80; от–40 до +80 (низкотемпературная версия); от–20 до +160 (при сухом воздухе)
Рабочая среда	фильтрованный сжатый воздух или неагрессивные газы, масла
Климатическое исполнение	У, УХЛ, Т, ОМ по ГОСТ 15150-69
Степень защиты	IP67
Тип присоединения	ISO 5211
Применение	водоснабжение, отопление, пожаротушение, тепловые пункты
Монтаж	горизонтальный/вертикальный
Материал корпуса	сплав алюминия
Ход	механический предел 0-90 °
Среда эксплуатации	в помещениях и на открытом воздухе
Место установки	между пневмоприводом и шаровым краном или затвором
Угол поворота вала	90° ± 5°

Изображение ручных дублеров DN.ru MONx-x-x-ISO

Деталировка ручных дублеров DN.ru MONx-x-x-ISO

№	Наименование детали	Материал
1	Шток для монтажа пневмопривода	сталь 45
2, 8	Уплотнительное кольцо	EPDM
3	Фиксирующая пружина	пружинная сталь
4	Верхняя торцевая крышка	сплав алюминия
5	Винт	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
6	Фиксирующая скоба (главная тяга)	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
7	Корпус	сплав алюминия
9	Редуктор	чугун ВЧ50
10	Переходная муфта	чугун ВЧ40
11	Шток редуктора	чугун ВЧ40

Эскиз деталировки ручных дублеров DN.ru MONx-x-x-ISO
