Затворы дисковые поворотные DN.ru WBV1631E-2W-Fb-ISO-H Ду125 Ру25 межфланцевые, корпус - чугун QT450, диск - нержавеющая сталь 304, уплотнение - EPDM, с пневмоприводом DN.ru PA-DA-105-1 и поворотным позиционером YT-1000RSN с обратной связью купить в Москве и РФ

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Пневмопривод поворотный предназначен для автоматизации процесса управления промышленной арматурой. Электропневматический поворотный позиционер используется для управления пневматическими приводами поворотного типа с помощью электрического контроллера или системы управления с аналоговым выходным сигналом постоянного тока диапазоном от 4 до 20 мА.

Технические параметры затворов дисковых поворотных DN.ru WBV1631E-2W-Fb-ISO-H

Характеристика	Значение
Номинальное давление PN, бар	25
Температура рабочей среды t, ⁰C	от -20 до +120
Рабочая среда	вода, морская вода, сточные воды, пульпа с содержанием взвешенных частиц до 5%, спирты, неорганические кислоты невысокой концентрации, гликоли, щелочи, полярные растворители, кетоны.
Направление потока	двустороннее
Класс герметичности	«A» ГОСТ 9544-2015
Присоединение к трубопроводу	межфланцевое
Материал корпуса	чугун QT450 (аналог ВЧ45)
Материал диска	нержавеющая сталь CF8/AISI 304 (аналог 08Х18Н10)
Материал уплотнения	EPDM
Сферы применения	системы отопления и водоснабжения, промышленные трубопроводы
Срок службы, лет	10

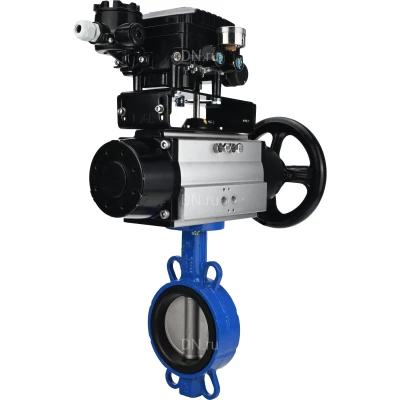

Затворы дисковые поворотные DN.ru WBV1631E-2W-Fb-ISO-H Ду125 Ру25 межфланцевые, корпус - чугун QT450, диск - нержавеющая сталь 304, уплотнение - EPDM, с пневмоприводом DN.ru PA-DA-105-1 и поворотным позиционером YT-1000RSN с обратной связью

Изображение затворов дисковых поворотных DN.ru WBV1631E-2W-Fb-ISO-H

Габаритные и установочные размеры затворов дисковых поворотных DN.ru WBV1631E-2W-Fb-ISO-H

Размер	L, мм	H1, мм	H2, мм	ØD, мм	ØPCD, мм	n–Ød
Ду125	56	127	162	180	220	8–28

Эскиз габаритов затворов дисковых поворотных DN.ru WBV1631E-2W-Fb-ISO-H

Деталировка затворов дисковых поворотных DN.ru WBV1631E-2W-Fb-ISO-H

№	Наименование детали	Материал
1	Корпус	чугун QT450 (аналог ВЧ45)
2	Седловое уплотнение	EPDM
3	Диск	сталь нержавеющая CF8/AISI304 (аналог 08Х18Н10)
4	Штифт	сталь нержавющая 14Cr17Ni2 (14Х17Н2)
5	Шток	сталь нержавеющая 20Cr13 (аналог 12Х13)
6	Уплотнительное кольцо	EPDM
7	Болт	сталь нержавеющая А2-70 (аналог 08Х18Н10)
8	Шайба	сталь нержавеющая А2-70 (аналог 08Х18Н10)
9	Гайка	сталь нержавеющая А2-70 (аналог 08Х18Н10)
11	Винт	сталь нержавеющая А2-70 (аналог 08Х18Н10)

Эскиз деталировки затворов дисковых поворотных DN.ru WBV1631E-2W-Fb-ISO-H

Технические параметры электропневматических поворотных позиционеров DN.ru YT-1000RSN с обратной связью

Характеристика	Значение
Тип действия	односторонний
Входной сигнал управления	4 ~ 20 mA
Внутреннее сопротивление	250 ± 15 Ом
Входное давление	1,4~7 бар / 20~100 psi
Угол хода рычага	0~90°
Резьба подключения сжатого воздуха	1/4"
Резьба подключения манометра	1/8"
Кабельный ввод	G1/2"
Тип защиты	IP66
Рабочая температура	-20°C ~ 70°C
Допустимая влажность окружающей среды	10~90RH
Линейность	±1%
Гистерезис	±1%
Чувствительность	±0.2%
Повторяемость	±0.5%
Расход сжатого воздуха	3 л /мин (при давлении 1,4 бар)
Расход воздуха на выходе	80 л/мин (при давлении 1,4 бар)
Материал корпуса	алюминиевое литье
Вес	2,8 кг

Изображение электропневматических поворотных позиционеров DN.ru YT-1000RSN с обратной связью

Технические параметры пневмоприводов DN.ru PA-DA-105-1 двойного действия со штурвалом

Характеристика	Значение
Тип пневмопривода	двойного действия
Давление управления, бар	2 ÷ 8
Управляющая среда	подготовленный воздух не выше 5 класса по ГОСТ 17433-80
Рабочая температура, °C	от -20 до +80
Визуальный индикатор положения	открыто / закрыто
Ручное управление	открыто / закрыто
Ручное управление	маховик
Угол поворота, °	90 ± 5
Стандарт верхнего соединения	NAMUR
Стандарт соединения подачи воздуха	NAMUR
Присоединительная резьба подачи воздуха	G 1/4ʺ
Тип ISO фланца	F07/F10
Квадрат штока, мм	22х22
Вес, кг	9
Средний ресурс, циклов закрытие/открытие	300 000

Изображение пневмоприводов DN.ru PA-DA-105-1 двойного действия со штурвалом

Деталировка пневмоприводов DN.ru PA-DA-105-1 двойного действия со штурвалом

№	Наименование детали	Материал
1	Индикаторный винт	ABS - пластик
2	Индикатор положения	ABS - пластик
3	Пружинный зажим	нержавеющая сталь 304
4	Шайба	нержавеющая сталь 304
5	Внешняя шайба	инженерный пластик
6	Регулировочный винт	нержавеющая сталь 304
7	Гайка	нержавеющая сталь 304
8	Шайба	нержавеющая сталь 304
9	Корпус	экструдированный алюминиевый сплав
10	Поршень	литой под давлением алюминиевый сплав
11	Уплотнительное кольцо поршня	NBR
12	Группа подшипников	инженерный пластик
13	Уплотнительное кольцо торцевой крышки	NBR
14	Торцевая крышка	литой алюминиевый сплав, покрытый полиэфирной краской
15	Винт крепежный	нержавеющая сталь 304
16	Шайба внутренняя	инженерный пластик
17	Уплотнительное кольцо	NBR
18	Подшипник	инженерный пластик
19	Фиксатор	легированная сталь
20	Шестерня	легированная сталь
21	Подшипник	инженерный пластик
22	Уплотнительное кольцо	NBR

Эскиз деталировки пневмоприводов DN.ru PA-DA-105-1 двойного действия со штурвалом
