Затворы дисковые поворотные DN.ru WBV3131N-2W-Fb-H Ду150 Ру16 межфланцевые, корпус - нержавеющая сталь 304, диск - нержавеющая сталь 304, уплотнение - NBR, с пневмоприводом PA-DA-105-1, пневмораспределителем 4М310-08 220В NAMUR, БКВ APL-510N EX купить в Москве и РФ

Затворы дисковые поворотные предназначены для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Приводы пневматические поворотные предназначены для автоматизации процесса управления промышленной арматурой. Пневмораспределители служат для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия. Магнитные переключатели предназначены для преобразования конечных значений положения вала пневматических приводов или запорной арматуры в электрические сигналы. Блоки концевых выключателей предназначены для визуальной и электрической сигнализации конечных положений запорного органа арматуры.

Технические параметры затворов дисковых поворотных DN.ru WBV3131N-2W-Fb-H с пневмоприводом PA-DA-105-1, пневмораспределителем 4М310-08 220В NAMUR, БКВ APL-510N EX

Характеристика	Значение
Тип затвора	поворотный дисковый
Тип присоединения	межфланцевый
Тип управления	пневмопривод
Давление номинальное PN	16 бар
Материал корпуса	Нержавеющая сталь AISI/SS 304/08Х18Н10
Материал запорного органа	Нержавеющая сталь AISI/SS 304/08Х18Н10
Уплотнение	NBR
Минимальная температура рабочей среды	-10 °C
Максимальная температура рабочей среды	90 °C
Страна производитель	Россия

Затворы дисковые поворотные DN.ru WBV3131N-2W-Fb-H Ду150 Ру16 межфланцевые, корпус - нержавеющая сталь 304, диск - нержавеющая сталь 304, уплотнение - NBR, с пневмоприводом PA-DA-105-1, пневмораспределителем 4М310-08 220В NAMUR, БКВ APL-510N EX

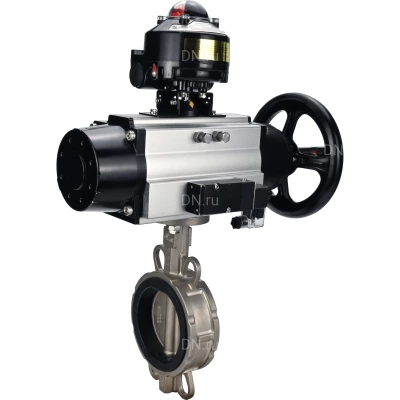

Изображение затворов дисковых поворотных DN.ru WBV3131N-2W-Fb-H с пневмоприводом PA-DA-105-1, пневмораспределителем 4М310-08 220В NAMUR, БКВ APL-510N EX

Габаритные и установочные размеры затворов дисковых поворотных DN.ru WBV3131N-2W-Fb-H с пневмоприводом PA-DA-105-1, пневмораспределителем 4М310-08 220В NAMUR, БКВ APL-510N EX

Размер	A, мм	B, мм	C, мм	PCD, мм	D, мм	Q
Ду150	141	213.5	56	240	23	22.5°

Эскиз габаритов затворов дисковых поворотных DN.ru WBV3131N-2W-Fb-H с пневмоприводом PA-DA-105-1, пневмораспределителем 4М310-08 220В NAMUR, БКВ APL-510N EX

Деталировка затворов дисковых поворотных DN.ru WBV3131N-2W-Fb-H с пневмоприводом PA-DA-105-1, пневмораспределителем 4М310-08 220В NAMUR, БКВ APL-510N EX

№	Наименование детали	Материал
1	Корпус	нержавеющая сталь AISI 304
2	Диск	нержавеющая сталь AISI 304
3	Седловое уплотнение	NBR
4	Шток	нержавеющая сталь SS 416

Эскиз деталировки затворов дисковых поворотных DN.ru WBV3131N-2W-Fb-H с пневмоприводом PA-DA-105-1, пневмораспределителем 4М310-08 220В NAMUR, БКВ APL-510N EX

Технические характеристики блоков концевых выключателей DN.ru APL-510N EX взрывозащищенных

Характеристика	Значение
Корпус	всепогодный IP67/ NEMA4 4X,7,9 взрывозащищенный E EX d IIC T6
Совместимые устройства	- четвертьоборотные пневмоприводы; - любые исполнительные механизмы с поворотом вала на 90°
Полный угол поворота	90°
Кабельные вводы	2 x NPT 3/4”
Электрическое подключение	клеммы с винтовым зажимом 8 точек (0,08 – 2,5) мм 2
Резьба кабельного ввода	2 x NPT 3/4”
Тип визуального индикатора	двухцветная полусфера: ОТКРЫТО (Open) - желтый ЗАКРЫТО (Closed) - красный
Переключатели/датчики	два механических переключателя два датчика приближения
Номинальное напряжение, В	250
Номинальный ток, А	16
Допустимая температура окружающей среды, °С	от -20 до +66
Средний ресурс, циклов	10 000 000
Вес, кг	1,800

Изображение блоков концевых выключателей DN.ru APL-510N EX взрывозащищенных

Технические параметры пневмораспределителей DN.RU 4M310-08 220V NAMUR

Характеристика	Значение
Конструкция	золотникового типа
Максимальное давление, бар	10
Рабочее давление (рекомендуемый диапазон для нормальной работы), бар	1,5 ÷ 8
Вид пневмораспределителя	5/2 пятилинейный, двухпозиционный
Рабочая среда	очищенный воздух (тонкость очистки 40 мкм)
Температура эксплуатации, °C	от 0 до +60
Частота срабатывания	5 циклов в секунду
Ручное дублирование	есть
Степень защиты/класс изоляции	IP65/F
Присоединение к пневмоприводу	стыковочная поверхность по стандарту NAMUR (VDI/VDE3845)
Материал корпуса	анодированный алюминий
Эффективная площадь сечения, мм2	25 (Cv = 1,4)
Размеры выхлопных портов (сброс в атмосферу)	2 - PT1/4”
Размер порта подвода воздуха (в пневмораспределитель)	G1/4”
Размер портов отвода воздуха (в пневмопривод)	2 х Ø19.2 мм
Время отклика, сек	0,05
Напряжение питания, В	220AC
Мощность катушки	5,5 ВА
Вес, кг	0,35
Средний ресурс, циклов	10 000 000

Изображение пневмораспределителей DN.RU 4M310-08 220V NAMUR

Деталировка пневмораспределителей DN.RU 4M310-08 220V NAMUR

№	Наименование детали	Материал
1	Разъем	инженерный пластик
2	Гайка	POM + углеродистая сталь
3	Катушка	медь
4	Управляющие элементы	-
5	Пластина	углеродистая сталь
6	Поршень	POM
7	Седло управляющего клапана	инженерный пластик
8	Корпус клапана	алюминиевый сплав
9	Золотник	алюминиевый сплав
10	Уплотнительное кольцо O-образной формы	HNBR
11	Задняя крышка	инженерный пластик
12	Фильтр	синтетический материал
13	Поршень	POM
14	Пружина	нержавеющая сталь
15	Ручной дублер	инженерный пластик
16	Заднее седло	алюминиевый сплав
17	Седло пружины	алюминиевый сплав
18	Буксирная скоба типа C	65Mn (аналог 65Г)

Эскиз деталировки пневмораспределителей DN.RU 4M310-08 220V NAMUR

Технические параметры пневмоприводов DN.ru PA-DA-105-1 двойного действия со штурвалом

Характеристика	Значение
Тип пневмопривода	двойного действия
Давление управления, бар	2 ÷ 8
Управляющая среда	подготовленный воздух не выше 5 класса по ГОСТ 17433-80
Рабочая температура, °C	от -20 до +80
Визуальный индикатор положения	открыто / закрыто
Ручное управление	открыто / закрыто
Ручное управление	маховик
Угол поворота, °	90 ± 5
Стандарт верхнего соединения	NAMUR
Стандарт соединения подачи воздуха	NAMUR
Присоединительная резьба подачи воздуха	G 1/4ʺ
Тип ISO фланца	F07/F10
Квадрат штока, мм	22х22
Вес, кг	9
Средний ресурс, циклов закрытие/открытие	300 000

Изображение пневмоприводов DN.ru PA-DA-105-1 двойного действия со штурвалом

Деталировка пневмоприводов DN.ru PA-DA-105-1 двойного действия со штурвалом

№	Наименование детали	Материал
1	Индикаторный винт	ABS - пластик
2	Индикатор положения	ABS - пластик
3	Пружинный зажим	нержавеющая сталь 304
4	Шайба	нержавеющая сталь 304
5	Внешняя шайба	инженерный пластик
6	Регулировочный винт	нержавеющая сталь 304
7	Гайка	нержавеющая сталь 304
8	Шайба	нержавеющая сталь 304
9	Корпус	экструдированный алюминиевый сплав
10	Поршень	литой под давлением алюминиевый сплав
11	Уплотнительное кольцо поршня	NBR
12	Группа подшипников	инженерный пластик
13	Уплотнительное кольцо торцевой крышки	NBR
14	Торцевая крышка	литой алюминиевый сплав, покрытый полиэфирной краской
15	Винт крепежный	нержавеющая сталь 304
16	Шайба внутренняя	инженерный пластик
17	Уплотнительное кольцо	NBR
18	Подшипник	инженерный пластик
19	Фиксатор	легированная сталь
20	Шестерня	легированная сталь
21	Подшипник	инженерный пластик
22	Уплотнительное кольцо	NBR

Эскиз деталировки пневмоприводов DN.ru PA-DA-105-1 двойного действия со штурвалом
