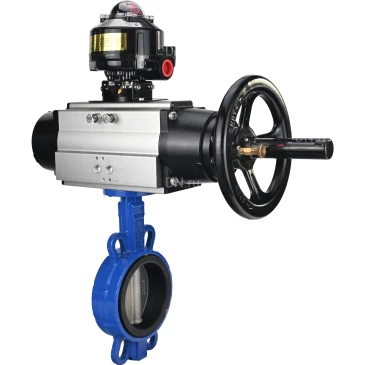

Затворы дисковые поворотные DN.ru WBV1132N-2W-Fb Ду125-150 Ру16, межфланцевый, корпус - чугун GG25, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом PA-DA-105-1 и БКВ APL-510N-EX

Затвор дисковый поворотный DN.ru WBV1132N-2W-Fb-H Ду125 Ру16, корпус - чугун GG25, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом PA-DA-105-1 и БКВ APL-510N EX
Затвор дисковый поворотный DN.ru WBV1132N-2W-Fb-H Ду125 Ру16, корпус - чугун GG25, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом PA-DA-105-1 и БКВ APL-510N EX
Описание
Производитель: DN.ru, Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV1132N-2W-Fb-H
Диаметр условный: 125 мм
Давление условное: 16 бар
Строительная длина: 56 мм
Температура рабочей среды макс.: 120 °С
Тип присоединения: межфланцевый
Управление: С пневмоприводом
Класс материала корпуса: чугун
Класс материала диска: нержавеющая сталь
Материал уплотнения: NBR
Применение: вода, масла, углеводороды, нейтральные среды, животные жиры
Вес: 13.10 кг
Категория: Затворы с пневмоприводом
Артикул: D050-26435
Доставим в город Москва:
В наличии:
32 622 $  ?
до 2024-12-11
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Затвор дисковый поворотный DN.ru WBV1132N-2W-Fb-H Ду150 Ру16, корпус - чугун GG25, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом PA-DA-105-1 и БКВ APL-510N EX
Затвор дисковый поворотный DN.ru WBV1132N-2W-Fb-H Ду150 Ру16, корпус - чугун GG25, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом PA-DA-105-1 и БКВ APL-510N EX
Описание
Производитель: DN.ru, Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV1132N-2W-Fb-H
Диаметр условный: 150 мм
Давление условное: 16 бар
Строительная длина: 56 мм
Температура рабочей среды макс.: 120 °С
Тип присоединения: межфланцевый
Управление: С пневмоприводом
Класс материала корпуса: чугун
Класс материала диска: нержавеющая сталь
Материал уплотнения: NBR
Применение: вода, масла, углеводороды, нейтральные среды, животные жиры
Вес: 14.50 кг
Категория: Затворы с пневмоприводом
Артикул: D050-26436
Доставим в город Москва:
В наличии:
34 897 $  ?
до 2024-12-11
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных

Затвор дисковый поворотный DN.ru модель [markirovka] предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности.

Пневматические приводы [markirovka_h2] предназначены для автоматизации процесса управления промышленной запорной арматурой - затворами, шаровыми кранами. Пневматические приводы Dn.ru рассчитаны на эксплуатацию как в помещениях, так и на открытом воздухе. Все внутренние и внешние детали имеют антикоррозийное покрытие.

Пневмораспределители [pnevmoraspredelitel_model] [napriazhenie_pitaniia] используются для управления в пневмосистемах, имеющих стыковочную поверхность NAMUR, для установки распределителей через сквозные отверстия в корпусе.

Блок концевых выключателей DN.ru APL-510N-EX – это электротехническое устройство, предназначенное для размыкания и замыкания рабочей цепи и для визуализации положений запорного органа трубопроводной арматуры. В герметичной коробке, как правило, находятся два механических переключателя рассчитанными на напряжение до 250 В, которые отслеживают положение штока привода и сигнализируют в крайних положениях. Монтируют их сверху на поверхность привода. В верхней части блока концевых выключателей расположена двухцветная полусфера визуального индикатора. Если присоединенная трубопроводная арматура закрыта, то видна только красная часть полусферы с надписью CLOSED; если открыта — только желтая с надписью OPEN. Данный визуальный индикатор хорошо виден издалека, чем упрощает осмотр оборудования, а цветовое различие открытого и закрытого положения уменьшает вероятность ошибочного восприятия информации. Благодаря использованию БКВ становится возможным передавать информацию о положении трубопроводной арматуры (открыто/закрыто) в автоматизированные системы управления, что позволяет повысить надежность системы в целом и упрощает проведение диагностики при обнаружении неисправностей.

Технические параметры Затворы дисковые поворотные DN.ru WBV1132N-2W-Fb Ду125-150 Ру16, межфланцевый, корпус - чугун GG25, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом PA-DA-105-1 и БКВ APL-510N-EX:

Наименование Значение
Рабочее давление, бар 16
Применение водоснабжение, теплоснабжение
Присоединение к трубопроводу межфланцевый
Тип затвора поворотный дисковый
Класс герметичности шарового затвора A по ГОСТ 9544
Тип управления пневмопривод
Страна производитель Россия
Затворы дисковые поворотные DN.ru WBV1132N-2W-Fb Ду125-150 Ру16, межфланцевый, корпус - чугун GG25, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом PA-DA-105-1 и БКВ APL-510N-EX

Затворы дисковые поворотные DN.ru WBV1132N-2W-Fb Ду125-150 Ру16, межфланцевый, корпус - чугун GG25, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом PA-DA-105-1 и БКВ APL-510N-EX

Габариты и размеры Затворы дисковые поворотные DN.ru WBV1132N-2W-Fb Ду125-150 Ру16, межфланцевый, корпус - чугун GG25, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом PA-DA-105-1 и БКВ APL-510N-EX:

Типоразмер A, мм B, мм A1, мм W, мм
Ду125 178 125 495 200
Ду150 191 140 495 200
Затворы дисковые поворотные DN.ru WBV1132N-2W-Fb Ду125-150 Ру16, межфланцевый, корпус - чугун GG25, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом PA-DA-105-1 и БКВ APL-510N-EX

Эскиз Затворы дисковые поворотные DN.ru WBV1132N-2W-Fb Ду125-150 Ру16, межфланцевый, корпус - чугун GG25, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом PA-DA-105-1 и БКВ APL-510N-EX

Технические параметры пневмопривода DN.ru PA-DA-105-1:

Наименование Значение
Конструкция двойного действия
Номинальный крутящий момент, Нм 202
Угол поворота привода 90°
Рабочее давление, бар 8
Рабочая среда фильтрованный сжатый воздух или неагрессивные газы, масла
Затворы дисковые поворотные DN.ru WBV1132N-2W-Fb Ду125-150 Ру16, межфланцевый, корпус - чугун GG25, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом PA-DA-105-1 и БКВ APL-510N-EX

Пневмопривод DN.ru PA-DA-105-1

Габариты и размеры пневмопривода DN.ru PA-DA-105-1:

A, мм 495
A1, мм 461.5
B, мм 133
C, мм 109.5
D, мм 153
E, мм 57.5
F, мм 64
G, мм 26
H, мм 80
I, мм 30
N, мм 22
W, мм 200
J, мм 102
K, мм 70
L, мм М10х16
M, мм М8х13
O, мм 4
P, мм 4
S, мм M6
T, мм 24
U, мм 32
Затворы дисковые поворотные DN.ru WBV1132N-2W-Fb Ду125-150 Ру16, межфланцевый, корпус - чугун GG25, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом PA-DA-105-1 и БКВ APL-510N-EX

Эскиз габаритов и размеров пневмопривода DN.ru PA-DA-105-1

Таблица деталей и материалов пневмопривода DN.ru PA-DA-105-1:

Наименование Материал
1Индикаторный винтABS (пластик)
2Индикатор положенияABS (пластик)
3Пружинный зажимНержавеющая сталь 304
4ШайбаНержавеющая сталь 304
5Внешняя шайбаИнженерный пластик
6Регулировочный винтНержавеющая сталь 304
7ГайкаНержавеющая сталь 304
8ШайбаНержавеющая сталь 304
9КорпусЭкструдированный алюминий
10ПоршеньАлюминий, литье под давлением
11Уплотнительное кольцо поршняNBR
12Группа подшипниковИнженерный пластик
13Уплотнительное кольцо торцевой крышкиNBR
14Торцевая крышкаЛитой алюминий, покрытый полиэфирной краской
15Винт крепежныйНержавеющая сталь 304
16Шайба внутренняяИнженерный пластик
17Уплотнительное кольцоNBR
18ПодшипникИнженерный пластик
19ФиксаторЛегированная сталь
20ШестерняЛегированная сталь
21ПодшипникИнженерный пластик
22Уплотнительное кольцоNBR
Затворы дисковые поворотные DN.ru WBV1132N-2W-Fb Ду125-150 Ру16, межфланцевый, корпус - чугун GG25, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом PA-DA-105-1 и БКВ APL-510N-EX

Эскиз деталей и материалов пневмопривода DN.ru PA-DA-105-1

Основные технические характеристики блока концевых выключателей DN.ru APL-510N-EX

Кабельные вводы 2 x NPT3/4”
Степень защиты корпуса, IP 67
Номинальное напряжение, В 250
Допустимая температура окружающей среды, °С от -40 до +80
Срок службы, лет 10
Затворы дисковые поворотные DN.ru WBV1132N-2W-Fb Ду125-150 Ру16, межфланцевый, корпус - чугун GG25, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом PA-DA-105-1 и БКВ APL-510N-EX

Изображение блока концевых выключателей DN.ru APL-510N-EX

Габариты и размеры блока концевых выключателей DN.ru APL-510N-EX:

H, мм L, мм B, мм D, мм D1, мм M, мм
77 112 88 10 5 20х1.5
Затворы дисковые поворотные DN.ru WBV1132N-2W-Fb Ду125-150 Ру16, межфланцевый, корпус - чугун GG25, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом PA-DA-105-1 и БКВ APL-510N-EX

Эскиз блока концевых выключателей DN.ru APL-510N-EX
