Затворы дисковые поворотные DN.ru WBV4242E-2W-Fb-ISO Дн50-200 Ру10 межфланцевые, корпус - НПВХ, диск - НПВХ, уплотнение - EPDM, с пневмоприводом PA-DA, ручным дублером MON и пневмопозиционером YT-1000RSN купить в Москве и РФ

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах водоснабжения и других отраслях промышленности. Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки против часовой стрелки, закрытие по часовой стрелке.

Пневмоприводы двойного действия DA используют два порта для подачи среды управления и создания движения в обоих направлениях, как для открытия, так и для закрытия арматуры. Один порт используется для перемещения поршня в одном направлении, а другой — для перемещения в противоположном направлении.

Ручной дублер с червячной передачей и понижающим редуктором позволяет вручную устанавливать необходимое позиционирование запорного органа на четверть оборота, выступая в качестве альтернативы пневматическим, электрическим или гидравлическим четвертьоборотным приводам.

Электропневматический поворотный позиционер используется для управления пневматическими приводами поворотного типа с помощью электрического контроллера или системы управления с аналоговым выходным сигналом постоянного тока диапазоном от 4 до 20 мА.

Технические характеристики затворов дисковых поворотных DN.ru WBV4242E-2W-Fb-ISO Дн50-200 Ру10:

Наименование	Значение
Наружный диаметр Дн, мм	50-200
Номинальное давление PN, бар	10
Температура рабочей среды, ⁰C	от 0 до +45
Рабочая среда	вода, воздух без примесей масла и жира, сточные воды и иные среды, нейтральные к материалам
Температура окружающей среды, ⁰C	от 0 до +40
Направление потока	двустороннее
Класс герметичности	A ГОСТ 9544-2015
Присоединение к трубопроводу	межфланцевое
Сферы применения	системы водоснабжения, водоподготовки, канализации, промышленные трубопроводы

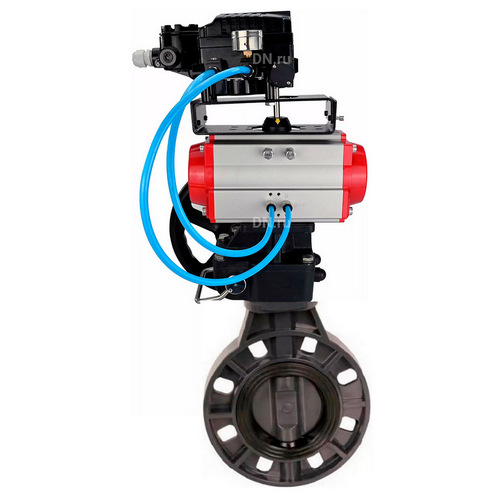

Затворы дисковые поворотные DN.ru WBV4242E-2W-Fb-ISO Дн50-200 Ру10 межфланцевые, корпус - НПВХ, диск - НПВХ, уплотнение - EPDM, с пневмоприводом PA-DA, ручным дублером MON и пневмопозиционером YT-1000RSN

Затворы дисковые поворотные DN.ru WBV4242E-2W-Fb-ISO Дн50-200 Ру10 с пневмоприводом PA-DA, ручным дублером MON и пневмопозиционером YT-1000RSN

Габариты и размеры затворов дисковых поворотных DN.ru WBV4242E-2W-Fb-ISO Дн50-200 Ру10:

Модель	Дн50	Дн65	Дн80	Дн100	Дн125	Дн150	Дн200
D, мм	158	179	195	226.5	253.5	280	340
D1, мм	120.5	130.5	154	181	208	234	291.5
L, мм	45	45	48	54	63	69	89
H1, мм	98	110	131	155	169	185	231
n–Ød, шт-мм	4–Ø19.3*24.5	4–Ø19.3*24.5	8–Ø20*24	8–Ø20*27	4–Ø23*27.5	4–Ø23*28	4–Ø23*28.5
ØD, мм	65	65	65	90	90	90	125
ØD1, мм	50	50	50	70	70	70	102
ØD2, мм	35.5	35.5	35.5	55.5	55.5	55.5	70.5
h, мм	3.5	3.5	3.5	3.5	3.5	3.5	3.5
H, мм	32	32	32	32	32	32	45
BxB, мм	9х9	9х9	9х9	11х11	14х14	14х14	17х17
N–Ød, шт-мм	4–8	4–8	4–8	4–10	4–10	4–10	4–12

Эскиз габаритов и размеров затворов дисковых поворотных DN.ru WBV4242E-2W-Fb-ISO Дн50-200 Ру10

Таблица деталей и материалов затворов дисковых поворотных DN.ru WBV4242E-2W-Fb-ISO Дн50-200 Ру10:

№ п/п	Наименование	Материал
1	Корпус	UPVC (НПВХ)
2	Диск	UPVC (НПВХ)
3	Седловое уплотнение	EPDM
4	Шток	сталь 45
5	Уплотнение штока	EPDM

Эскиз деталей и материалов затворов дисковых поворотных DN.ru WBV4242E-2W-Fb-ISO Дн50-200 Ру10

Технические параметры пневмопривода DN.ru PA-DA:

Наименование	Значение
Тип пневмопривода	DA - двойного действия
Номинальное давление PN, бар	12
Рабочее давление, бар	2…8
Рабочая среда	фильтрованный сжатый воздух
Максимальный диаметр частиц рабочей среды, мкм2	≤30
Температура окружающей среды, ⁰C	от –20 до +80
Угол поворота, °	0 - 90
Регулировка угла поворота, %	±5
Индикатор положения	открыто/закрыто
Стандарт верхнего соединения	NAMUR
Стандарт соединения подачи воздуха	NAMUR
Средний ресурс, циклов закрытие/открытие	70 000 (при неагрессивной среде и средних значениях давления и температуры)

Пневмопривод DN.ru PA-DA

Габариты и размеры пневмопривода DN.ru PA-DA:

Модель	PA-DA-052	PA-DA-065	PA-DA-083
A, мм	30	36	46
B, мм	41.5	47	57
C, мм	65,5	81	98.5
D, мм	72	88	108,7
E, мм	92	108	128.7
F, мм	65	72	92
G, мм	30	30	30
H, мм	80	80	80
I, мм	36	50	50
J, мм	50	70	70
M, мм	11х11	14х14	17х17
N, мм	14	18	21
Z, мм	147	168	204
d, мм	40	40	40
K	M5x8	M6x10	M6x10
L	M6x10	M8x13	M8x13

Эскиз габаритов и размеров пневмопривода DN.ru PA-DA

Технические параметры ручного дублера DN.ru MON:

Наименование	Значение
Режим работы	повторно-кратковременный, реверсивный
Рабочая среда	фильтрованный сжатый воздух или неагрессивные газы, масла
Климатическое исполнение	У, УХЛ, Т, ОМ по ГОСТ 15150-69
Степень защиты, IP	67
Тип присоединения	ISO 5211
Применение	водоснабжение, отопление, пожаротушение, тепловые пункты
Монтаж	горизонтальный/вертикальный
Материал корпуса	сплав алюминия
Ход	механический предел 0-90 °
Среда эксплуатации	в помещениях и на открытом воздухе
Место установки	между пневмоприводом и шаровым краном или затвором
Угол поворота вала, °	90±5

Ручной дублер DN.ru MON

Габариты и размеры ручного дублера DN.ru MON:

Модель	MON1-250-T26-ISO	MON2-450-T28-ISO
b1, мм	14	17
N, мм	22	22
b2, мм	14	17
M, мм	16	18
D1, мм	Ø50	Ø70
4-M1, мм	4-M6	4-M8
D2, мм	Ø70	Ø102
4-M2, мм	4-M8	4-M10
E, мм	70х70	95х95
D3, мм	Ø50	Ø70
4-Ø1, мм	4-Ø6.5	4-Ø8.5
D4, мм	Ø70	Ø102
4-Ø2, мм	4-Ø8.5	4-Ø10.5
A, мм	90	125
B, мм	55	64
ØC, мм	Ø88	Ø110
F, мм	115	135
T, мм	44	62.5
Y, мм	145	178
H, мм	120	133
S, мм	53	56.5
K, мм	10	13
Ø штурвала, мм	180	200

Эскиз габаритов и размеров ручного дублера DN.ru MON

Технические параметры электропневматического поворотного позиционера DN.ru YT-1000RSN:

Характеристика	Значение
Модель электропневматического позиционера	YT-1000RSN
Входной сигнал управления	4-20 мА
Внутреннее сопротивление	250 ± 15 Ом
Входное давление	1.4-7 бар
Угол хода рычага	0-90°
Резьба подключения сжатого воздуха	1/4"
Резьба подключения манометра	1/8"
Кабельный ввод	G1/2"
Тип защиты	IP66
Рабочая температура	от -20°C до +70°C
Допустимая влажность окружающей среды	10-90RH
Линейность	±1%
Гистерезис	±1%
Чувствительность	±0.2%
Повторяемость	±0.5%
Расход сжатого воздуха	3 л/мин (при давлении 1.4 бар)
Расход воздуха на выходе	80 л/мин (при давлении 1.4 бар)
Материал корпуса	алюминиевое литье

Электропневматический поворотный позиционер DN.ru YT-1000RSN

Габариты и размеры электропневматического поворотного позиционера DN.ru YT-1000RSN:

Модель	YT-1000RSN
A, мм	224.3
B, мм	166.5
C, мм	117.5
D, мм	132.3
E, мм	6
F, мм	122
G, мм	45
H, мм	45
I, мм	23
J, мм	27
K, мм	32.5
L, мм	35.5
M, мм	91.8
N, мм	37.2
O, мм	43.5
P, мм	26.5
Q, мм	33
R, мм	80.25
S, мм	62.5
T, мм	8
U1, мм	70
U2, мм	93
V1, мм	40
V2, мм	63
W, мм	26
X, мм	32
Y, мм	9
Z, мм	24

Эскиз габаритов и размеров электропневматического поворотного позиционера DN.ru YT-1000RSN
