| Затвор дисковый поворотный DN.ru предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Установку поворотных затворов следует производить только между воротниковыми фланцами (тип 11 ряд 1 исп. B по ГОСТ 33259).
Привод пневматический DN.ru [field_privod_markirovka] предназначен для автоматизации процесса управления промышленной арматурой при максимальном значении крутящего момента до 2128 Нм.Пневмопривод может быть установлен на различную четвертьоборотную арматуру согласно инструкции. Фланцы должны соответствовать iso 5211.
Пневмораспределитель [pnevmoraspredelitel_model] используется для управления в пневмосистеме, имеющей стыковочную поверхность NAMUR для установки распределителя через сквозные отверстия в корпусе. Электромагнитное управление осуществляется при помощи катушки с напряжением [napriazhenie_pitaniia]. |
Технические параметры Затворы дисковые поворотные DN.ru WBV1432E-2W-Fb Ду150 Ру16, корпус - чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - EPDM, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4M310-08 220В:
| Наименование |
Значение |
| Рабочее давление, бар |
16 |
| Температура рабочей среды, °С |
от -20 до 120 |
| Присоединение к трубопроводу |
межфланцевый |
| Тип затвора |
поворотный дисковый |
| Тип управления |
пневмопривод |
| Страна производитель |
Россия |
|

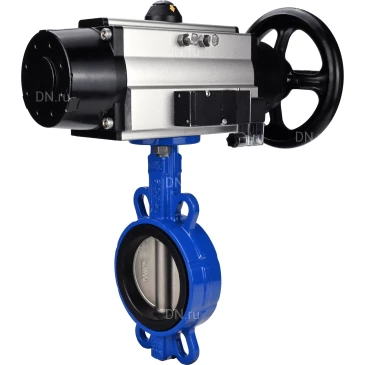

Затворы дисковые поворотные DN.ru WBV1432E-2W-Fb Ду150 Ру16, корпус - чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - EPDM, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4M310-08 220В
|
Габариты и размеры Затворы дисковые поворотные DN.ru WBV1432E-2W-Fb Ду150 Ру16, корпус - чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - EPDM, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4M310-08 220В:
| Типоразмер |
A, мм |
B, мм |
A1, мм |
W, мм |
| Ду150 |
225 |
139 |
495 |
200 |
|
Эскиз Затворы дисковые поворотные DN.ru WBV1432E-2W-Fb Ду150 Ру16, корпус - чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - EPDM, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4M310-08 220В |
Технические параметры пневмопривода DN.ru PA-DA-105-1:
| Наименование |
Значение |
| Конструкция |
двойного действия |
| Номинальный крутящий момент, Нм |
202 |
| Угол поворота привода |
90° |
| Рабочее давление, бар |
8 |
| Рабочая среда |
воздух |
|
Пневмопривод DN.ru PA-DA-105-1 |
Габариты и размеры пневмопривода DN.ru PA-DA-105-1:
| A, мм |
495 |
| A1, мм |
461.5 |
| B, мм |
133 |
| C, мм |
109.5 |
| D, мм |
153 |
| E, мм |
57.5 |
| F, мм |
64 |
| G, мм |
26 |
| H, мм |
80 |
| I, мм |
30 |
| N, мм |
22 |
| W, мм |
200 |
| J, мм |
102 |
| K, мм |
70 |
| L, мм |
М10х16 |
| M, мм |
М8х13 |
| O, мм |
4 |
| P, мм |
4 |
| S, мм |
M6 |
| T, мм |
24 |
| U, мм |
32 |
|
Эскиз габаритов и размеров пневмопривода DN.ru PA-DA-105-1 |
Таблица деталей и материалов пневмопривода DN.ru PA-DA-105-1:
| № | Наименование детали | Материал |
| 1 | Индикаторный винт | ABS (пластик) |
| 2 | Индикатор положения | ABS (пластик) |
| 3 | Пружинный зажим | Нержавеющая сталь 304 |
| 4 | Шайба | Нержавеющая сталь 304 |
| 5 | Внешняя шайба | Инженерный пластик |
| 6 | Регулировочный винт | Нержавеющая сталь 304 |
| 7 | Гайка | Нержавеющая сталь 304 |
| 8 | Шайба | Нержавеющая сталь 304 |
| 9 | Корпус | Экструдированный алюминивый сплав |
| 10 | Поршень | Литой под давлением алюминиевый сплав |
| 11 | Уплотнительное кольцо поршня | NBR |
| 12 | Группа подшипников | Инженерный пластик |
| 13 | Уплотнительное кольцо торцевой крышки | NBR |
| 14 | Торцевая крышка | Литой алюминиевый сплав, покрытый полиэфирной краской |
| 15 | Винт крепежный | Нержавеющая сталь 304 |
| 16 | Шайба внутренняя | Инженерный пластик |
| 17 | Уплотнительное кольцо | NBR |
| 18 | Подшипник | Инженерный пластик |
| 19 | Фиксатор | Легированная сталь |
| 20 | Шестерня | Легированная сталь |
| 21 | Подшипник | Инженерный пластик |
| 22 | Уплотнительное кольцо | NBR |
|
Эскиз деталей и материалов пневмопривода DN.ru PA-DA-105-1 |
Параметры пневмораспределителя 4m310-08 220в:
| Наименование |
Значение |
| Тип пневмораспределителя |
золотниковый |
| Рабочее давление, бар |
1.5 ÷ 1.8 |
| Напряжение питания, В |
220В |
| Полная мощность, Ва |
4.5 |
| Управление |
двустороннее электромагнитное |
| Частота срабатывания, цикл/сек |
5 |
|
Пневмораспределитель 4m310-08 220в |
|
|
