Затворы дисковые поворотные DN.ru WBV3131S-2W-T-H Ду15-100 Ру10, резьбовые, пищевая нержавеющая сталь 304, уплотнение - Silicon, с пневмоприводом PA-SA-85 и пневмораспределителем 4V320-08 NAMUR AC220V купить в Москве и РФ

Затворы дисковые поворотные предназначены для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Пневмопривод с возвратными пружинами предназначен для автоматизации процесса управления четвертьоборотной трубопроводной арматурой. Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия.

Технические параметры затворов дисковых поворотных DN.ru WBV3131S-2W-T-H Ду15-100 Ру10

Характеристика	Значение
Номинальный диаметр DN, мм	15 - 100
Номинальное давление PN, бар	10
Температура рабочей среды t, ⁰C	от -50 до +180
Температура стерилизации, ⁰C	+135 (макс. 20 мин)
Рабочая среда	холодная и горячая вода, пар, иные среды нейтральные к материалам деталей
Материал уплотнения	Silicon
Направление потока	двустороннее
Класс герметичности	A ГОСТ 9544-2015
Присоединение к трубопроводу	резьбовое
Материал корпуса	пищевая нержавеющая сталь AISI 304 (аналог 08Х18Н10)
Материал диска	пищевая нержавеющая сталь AISI 304 (аналог 08Х18Н10)
Сфера применения	производство пищевой продукции, а также отрасли с высокими требованиями к санитарному контролю и чистоте оборудования
Средний ресурс, кол-во циклов закрытия/открытия	30000 – 50000 (в зависимости от рабочей среды и условий эксплуатации)

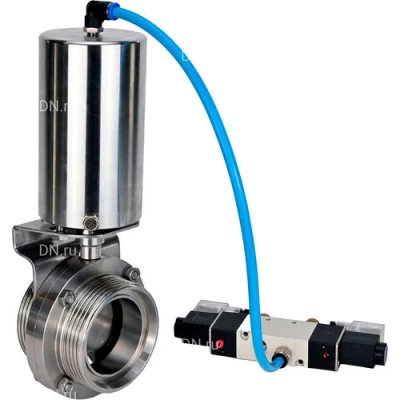

Затворы дисковые поворотные DN.ru WBV3131S-2W-T-H Ду15-100 Ру10, резьбовые, пищевая нержавеющая сталь 304, уплотнение - Silicon, с пневмоприводом PA-SA-85 и пневмораспределителем 4V320-08 NAMUR AC220V

Изображение затворов дисковых поворотных DN.ru WBV3131S-2W-T-H Ду15-100 Ру10

Габаритные и установочные размеры затворов дисковых поворотных DN.ru WBV3131S-2W-T-H Ду15-100 Ру10

Размер	Dn, мм	D1, мм	A, мм	G
Ду15	15	78	66	Rd34x1/8
Ду20	19	78	66	Rd44x1/6
Ду25	25	78	66	Rd52x1/6
Ду32	31	86	70	Rd58x1/6
Ду40	37	90	74	Rd65x1/6
Ду50	49	106	76	Rd78x1/6
Ду65	66	124	80	Rd95x1/6
Ду80	81	139	84	Rd110x1/4
Ду100	100	159	104	Rd130x1/4

Эскиз габаритов затворов дисковых поворотных DN.ru WBV3131S-2W-T-H Ду15-100 Ру10

Деталировка затворов дисковых поворотных DN.ru WBV3131S-2W-T-H Ду15-100 Ру10

№	Наименование детали	Материал
1	Корпус	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
2	Поворотный узел	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
3	Диск	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
4	Седловое уплотнение	Silicon
5	Гайка	сталь A2~70
6	Болт	сталь A2~70
7	Пробка	пластик ABS

Эскиз деталировки затворов дисковых поворотных DN.ru WBV3131S-2W-T-H Ду15-100 Ру10

Технические параметры пневмораспределителей DN.ru 4V320-08 NAMUR AC220V

Характеристика	Значение
Тип пневмораспределителя	золотниковый
Материал корпуса	алюминевый сплав и технополимер
Управление	двустороннее электромагнитное
Присоединение к пневмоприводу	стыковочная поверхность по стандарту NAMUR (VDI/VDE3845)
Схема работы	5/2 – 5 рабочих линий; 2 позиции
Эффективная площадь сечения, мм2	25 (Cv = 1,4)
Размер порта подвода воздуха (в пневмораспределитель)	G 1/4
Размер портов отвода воздуха (в пневмопривод)	2 х Ø20
Размеры выхлопных портов (сброс в атмосферу)	2 х G 1/4
Рабочее давление, бар	1,5 ÷ 8
Максимальное давление, бар	12
Рабочая среда	очищенный воздух (тонкость очистки 40 мкм)
Напряжение питания, В	220
Полная мощность, В·А	4,5
Допустимые изменения напряжения питания	±10%
Степень защиты/класс изоляции	IP65/F
Температура эксплуатации, °C	от -5 до +50
Максимальная частота срабатывания	5 циклов в секунду
Минимальное время переключения, с	0,05
Пропускная способность, л/мин	1 350
Средний ресурс, циклов	20 000 000
Вес, кг	1,200

Изображение пневмораспределителей DN.ru 4V320-08 NAMUR AC220V

Технические параметры пневмоприводов DN.ru PA-SA-85 с возвратными пружинами

Характеристика	Значение
Бренд	DN.ru
Тип пневмопривода	одностороннего действия (с возвратными пружинами)
Материал корпуса	сталь нержавеющая 304
Давление управления, бар	4 ÷ 7
Среда	сжатый воздух
Температура окружающего воздуха, °C	от -20 до +60
Время закрытия / открытия при 6 бар, сек	2 / 2
Резьба присоединения сжатого воздуха	G1/8”
Средний срок службы, лет	10
Средний ресурс, циклов закрытие/открытие	500 000
Размеры, длина х диаметр, мм	147 х Ø85

Изображение пневмопривода DN.ru PA-SA-85 с возвратными пружинами

Деталировка пневмоприводов DN.ru PA-SA-85 с возвратными пружинами

№	Наименование детали	Материал
1	Штуцер подвода сжатого воздуха	н/д
2	Стопорное кольцо	сталь нержавеющая 304
3	Верхняя крышка	сталь нержавеющая 304
4	Уплотнительное кольцо	NBR
5	Уплотнительное кольцо	NBR
6	Поршень	сплав алюминия 4А11 (с высоким содержанием кремния – от 4,5 до 6%)
7	Игольчатый подшипник	н/д
8	Пружина	пружинная сталь 65Mn
9	Пружина	пружинная сталь 65Mn
10	Игольчатый подшипник	н/д
11	Игольчатый подшипник	н/д
12	Передаточное кольцо	сталь нержавеющая 304
13	Уплотнительное кольцо	NBR
14	Игольчатый подшипник	н/д
16	Корпус	сталь нержавеющая 304
16	Глушитель	латунь H62

Эскиз деталировки пневмопривода DN.ru PA-SA-85 с возвратными пружинами
