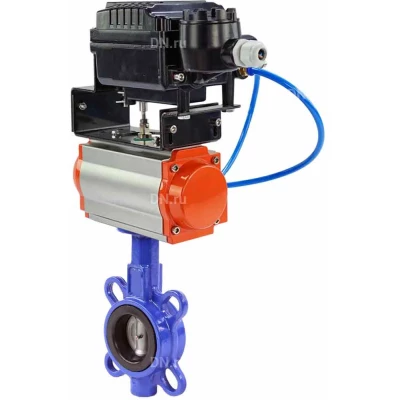

Затворы дисковые поворотные DN.ru WBV1631E-2W-Fb-ISO-H Ду50-150 Ру25 межфланцевые, корпус - чугун QT450, диск - нержавеющая сталь 304, уплотнение - EPDM, с пневмоприводом DN.ru PA-SA и поворотным позиционером YT-1000RSN с обратной связью купить в Москве и РФ

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Пневмоприводы двойного действия PA-DA-х используют два порта для подачи среды управления и создания движения в обоих направлениях, как для открытия, так и для закрытия арматуры. Один порт используется для перемещения поршня в одном направлении, а другой - для перемещения в противоположном направлении. Электропневматический поворотный позиционер используется для управления пневматическими приводами поворотного типа с помощью электрического контроллера или системы управления с аналоговым выходным сигналом постоянного тока диапазоном от 4 до 20 мА.

Технические параметры затворов дисковых поворотных DN.ru WBV1631E-2W-Fb-ISO-H

Характеристика	Значение
Номинальное давление PN, бар	25
Температура рабочей среды t, ⁰C	от -20 до +120
Рабочая среда	вода, морская вода, сточные воды, пульпа с содержанием взвешенных частиц до 5%, спирты, неорганические кислоты невысокой концентрации, гликоли, щелочи, полярные растворители, кетоны.
Направление потока	двустороннее
Класс герметичности	«A» ГОСТ 9544-2015
Присоединение к трубопроводу	межфланцевое
Материал корпуса	чугун QT450 (аналог ВЧ45)
Материал диска	нержавеющая сталь CF8/AISI 304 (аналог 08Х18Н10)
Материал уплотнения	EPDM
Сферы применения	системы отопления и водоснабжения, промышленные трубопроводы
Срок службы, лет	10

Изображение затворов дисковых поворотных DN.ru WBV1631E-2W-Fb-ISO-H

Габаритные и установочные размеры затворов дисковых поворотных DN.ru WBV1631E-2W-Fb-ISO-H

Размер	L, мм	H1, мм	H2, мм	ØD, мм	ØPCD, мм	n–Ød
Ду50	43	73	115	98	125	4–19
Ду65	46	83	122	115	145	8–19
Ду80	46	93	130	128.7	160	8–19
Ду100	52	110	150	145	190	8–23
Ду125	56	127	162	180	220	8–28
Ду150	56	150	190	207	250	8–28

Эскиз габаритов затворов дисковых поворотных DN.ru WBV1631E-2W-Fb-ISO-H

Деталировка затворов дисковых поворотных DN.ru WBV1631E-2W-Fb-ISO-H

№	Наименование детали	Материал
1	Корпус	чугун QT450 (аналог ВЧ45)
2	Седловое уплотнение	EPDM
3	Диск	сталь нержавеющая CF8/AISI304 (аналог 08Х18Н10)
4	Штифт	сталь нержавющая 14Cr17Ni2 (14Х17Н2)
5	Шток	сталь нержавеющая 20Cr13 (аналог 12Х13)
6	Уплотнительное кольцо	EPDM
7	Болт	сталь нержавеющая А2-70 (аналог 08Х18Н10)
8	Шайба	сталь нержавеющая А2-70 (аналог 08Х18Н10)
9	Гайка	сталь нержавеющая А2-70 (аналог 08Х18Н10)
11	Винт	сталь нержавеющая А2-70 (аналог 08Х18Н10)

Эскиз деталировки затворов дисковых поворотных DN.ru WBV1631E-2W-Fb-ISO-H

Технические параметры пневмоприводов DN.ru PA-SA с возвратными пружинами

Характеристика	Значение
Бренд	DN.ru
Тип пневмопривода	с возвратными пружинами
Количество пружин	10 шт
Номинальное давление	12 бар
Рабочее давление	2...8 бар
Среда	сжатый воздух
Температура рабочей среды	от -20 °C до +80 °C
Угол поворота	0 - 90°
Регулировка угла поворота	±5%
Страна производитель	Китай
Максимальный диаметр частиц рабочей среды	≤30 мкм2
Стандарт верхнего соединения	NAMUR
Стандарт соединения подачи воздуха	NAMUR

Видео пневмоприводов DN.ru PA-SA с возвратными пружинами

Деталировка пневмопривода DN.ru PA-SA с возвратными пружинами

№	Наименование детали	Материал
1	Индикаторный винт	АБС-пластик
2	Индикатор положения	АБС-пластик
3	Пружинный зажим	нержавеющая сталь 304
4	Металлическая шайба	нержавеющая сталь 304
5	Прижимная шайба	инженерный пластик
6	Корпус	экструдированный алюминиевый сплав с твердым анодированием
7	Прижимная шайба	инженерный пластик
8	Ограничитель	легированная сталь
9	Уплотнительное кольцо вала верхнее	NBR
10	Антифрикционное кольцо вала верхнее	инженерный пластик
11	Вал	легированная сталь никелированная
12	Антифрикционное кольцо вала нижнее	инженерный пластик
13	Уплотнительное кольцо вала нижнее	NBR
14	Заглушка	NBR
15	Уплотнительное кольцо регулировочных винтов	NBR
16	Шайба регулировочного винта	нержавеющая сталь 304
17	Стопорная гайка регулировочного винта	нержавеющая сталь 304
18	Винт регулировочный	нержавеющая сталь 304
19	Поршень	алюминиевый сплав, литой под давлением
20	Направляющая накладка поршня	инженерный пластик
21	Антифрикционное кольцо поршня	инженерный пластик
22	Уплотнительное кольцо поршня	NBR
23	Комплект пружин	пружинная сталь
24	Уплотнительное кольцо крышки	NBR
25	Торцевая крышка	литой алюминий с полиэфирным покрытием
26	Винт крышки	нержавеющая сталь 304
27	Стопорный винт	нержавеющая сталь 304
28	Адаптер	углеродистая сталь

Эскиз деталировки пневмоприводов DN.ru PA-SA с возвратными пружинами

Технические параметры электропневматических поворотных позиционеров DN.ru YT-1000RSN с обратной связью

Характеристика	Значение
Тип действия	односторонний
Входной сигнал управления	4 ~ 20 mA
Внутреннее сопротивление	250 ± 15 Ом
Входное давление	1,4~7 бар / 20~100 psi
Угол хода рычага	0~90°
Резьба подключения сжатого воздуха	1/4"
Резьба подключения манометра	1/8"
Кабельный ввод	G1/2"
Тип защиты	IP66
Рабочая температура	-20°C ~ 70°C
Допустимая влажность окружающей среды	10~90RH
Линейность	±1%
Гистерезис	±1%
Чувствительность	±0.2%
Повторяемость	±0.5%
Расход сжатого воздуха	3 л /мин (при давлении 1,4 бар)
Расход воздуха на выходе	80 л/мин (при давлении 1,4 бар)
Материал корпуса	алюминиевое литье
Вес	2,8 кг

Изображение электропневматических поворотных позиционеров DN.ru YT-1000RSN с обратной связью
