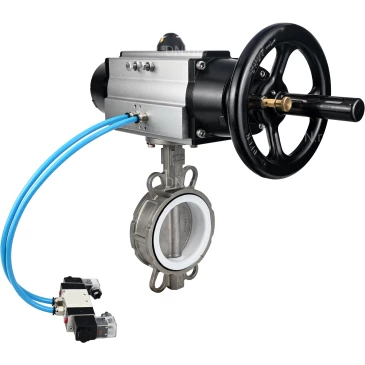

Затворы дисковые поворотные DN.ru WBV3232P-2W-Fb Ду100-125 Ру16, корпус - нержавеющая сталь 316L, диск - нержавеющая сталь 316L, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4V320-10 220В

Сортировать по:

Показывать по:

Затвор дисковый поворотный DN.ru WBV3232P-2W-Fb-H Ду125 Ру16, корпус - нержавеющая сталь 316L, диск - нержавеющая сталь 316L, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4V320-10 220В

Описание

Производитель: DN.ru, Россия

Тип затвора: поворотный дисковый

Серия бренда: WBV3232P-2W-Fb-H

Диаметр условный: 125 мм

Давление условное: 16 бар

Строительная длина: 58 мм

Температура рабочей среды макс.: 180 °С

Тип присоединения: межфланцевый

Управление: С пневмоприводом

Класс материала корпуса: нержавеющая сталь

Класс материала диска: нержавеющая сталь

Материал уплотнения: PTFE

Применение: вода, воздух, сточные воды, вода техническая

Вес: 12.50 кг

Категория: Затворы с пневмоприводом

Артикул: D050-35546

Доставим в город Москва:

В наличии:

50 041 ₽ $ €

до 2024-12-30

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Затвор дисковый поворотный DN.ru WBV3232P-2W-Fb-H Ду100 Ру16, корпус - нержавеющая сталь 316L, диск - нержавеющая сталь 316L, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4V320-10 220В

Описание

Производитель: DN.ru, Россия

Тип затвора: поворотный дисковый

Серия бренда: WBV3232P-2W-Fb-H

Диаметр условный: 100 мм

Давление условное: 16 бар

Строительная длина: 55 мм

Температура рабочей среды макс.: 180 °С

Тип присоединения: межфланцевый

Управление: С пневмоприводом

Класс материала корпуса: нержавеющая сталь

Класс материала диска: нержавеющая сталь

Материал уплотнения: PTFE

Применение: вода, воздух, сточные воды, вода техническая

Вес: 11.40 кг

Категория: Затворы с пневмоприводом

Артикул: D050-35538

Доставим в город Москва:

В наличии:

51 579 ₽ $ €

до 2024-12-30

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности.

Приводы пневматические DN.ru поворотные двойного действия PA-DA-105-1 предназначены для автоматизации процесса управления промышленной арматурой при максимальном значении крутящего момента до 2128 Нм.

Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия.

Технические параметры Затворы дисковые поворотные DN.ru WBV3232P-2W-Fb Ду100-125 Ру16, корпус - нержавеющая сталь 316L, диск - нержавеющая сталь 316L, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4V320-10 220В:

Наименование	Значение
Рабочее давление, бар	16
Применение	теплоснабжение, Нефтегазовая промышленность, Горячее/холодное водоснабжение
Присоединение к трубопроводу	межфланцевый
Тип затвора	поворотный дисковый
Класс герметичности шарового затвора	A по ГОСТ 9544
Тип управления	пневмопривод
Страна производитель	Россия

Затворы дисковые поворотные DN.ru WBV3232P-2W-Fb Ду100-125 Ру16, корпус - нержавеющая сталь 316L, диск - нержавеющая сталь 316L, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4V320-10 220В

Габариты и размеры Затворы дисковые поворотные DN.ru WBV3232P-2W-Fb Ду100-125 Ру16, корпус - нержавеющая сталь 316L, диск - нержавеющая сталь 316L, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4V320-10 220В:

Типоразмер	A, мм	B, мм	A1, мм	W, мм
Ду100	114	200	495	200
Ду125	127	213	495	200

Эскиз Затворы дисковые поворотные DN.ru WBV3232P-2W-Fb Ду100-125 Ру16, корпус - нержавеющая сталь 316L, диск - нержавеющая сталь 316L, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4V320-10 220В

Технические параметры пневмопривода DN.ru PA-DA-105-1:

Наименование	Значение
Конструкция	двойного действия
Номинальный крутящий момент, Нм	202
Угол поворота привода	90°
Рабочее давление, бар	8
Рабочая среда	фильтрованный сжатый воздух или неагрессивные газы, масла

Пневмопривод DN.ru PA-DA-105-1

Габариты и размеры пневмопривода DN.ru PA-DA-105-1:

A, мм	495
A1, мм	461.5
B, мм	133
C, мм	109.5
D, мм	153
E, мм	57.5
F, мм	64
G, мм	26
H, мм	80
I, мм	30
N, мм	22
W, мм	200
J, мм	102
K, мм	70
L, мм	М10х16
M, мм	М8х13
O, мм	4
P, мм	4
S, мм	M6
T, мм	24
U, мм	32

Эскиз габаритов и размеров пневмопривода DN.ru PA-DA-105-1

Таблица деталей и материалов пневмопривода DN.ru PA-DA-105-1:

№	Наименование	Материал
1	Индикаторный винт	ABS (пластик)
2	Индикатор положения	ABS (пластик)
3	Пружинный зажим	Нержавеющая сталь 304
4	Шайба	Нержавеющая сталь 304
5	Внешняя шайба	Инженерный пластик
6	Регулировочный винт	Нержавеющая сталь 304
7	Гайка	Нержавеющая сталь 304
8	Шайба	Нержавеющая сталь 304
9	Корпус	Экструдированный алюминий
10	Поршень	Алюминий, литье под давлением
11	Уплотнительное кольцо поршня	NBR
12	Группа подшипников	Инженерный пластик
13	Уплотнительное кольцо торцевой крышки	NBR
14	Торцевая крышка	Литой алюминий, покрытый полиэфирной краской
15	Винт крепежный	Нержавеющая сталь 304
16	Шайба внутренняя	Инженерный пластик
17	Уплотнительное кольцо	NBR
18	Подшипник	Инженерный пластик
19	Фиксатор	Легированная сталь
20	Шестерня	Легированная сталь
21	Подшипник	Инженерный пластик
22	Уплотнительное кольцо	NBR

Эскиз деталей и материалов пневмопривода DN.ru PA-DA-105-1

Параметры пневмораспределителя 4V320-10 220В:

Наименование	Значение
Тип пневмораспределителя	золотниковый
Рабочее давление, бар	1.5 ÷ 1.8
Напряжение питания, В	220 В
Полная мощность, Ва	4.5
Управление	двустороннее электромагнитное
Частота срабатывания, цикл/сек	5
