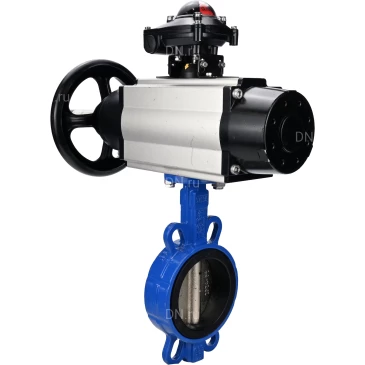

Затворы дисковые поворотные DN.ru WBV1413E-2W-Fb-H Ду150 Ру16, корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4M310-08 DC24V, с БКВ APL-210N купить в Москве и РФ

Затворы дисковые поворотные DN.ru WBV1413E-2W-Fb-H Ду150 Ру16, корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4M310-08 DC24V, с БКВ APL-210N для установки на трубопроводах в системах автоматического управления теплоснабжением и водоснабжением, в системах стационарного кондиционирования и вентиляции на промышленных и гражданских объектах.

Приводы пневматические DN.ru поворотные используются для автоматизации процесса управления промышленной арматурой при максимальном значении крутящего момента до 2128 Нм. Диапазон регулировки – 5° при вращении штока арматуры на 90° градусов. Среда эксплуатации: в помещениях и на открытом воздухе. (Все внутренние и внешние детали имеют антикоррозийное покрытие).

Блоки концевых выключателей в стандартном исполнении имеют индикатор положения затворного элемента (ОТКРЫТ/ЗАКРЫТ), корпус погодостойкий со степенью защиты IP67, стандартный вал и монтажный кронштейн из нержавеющей стали.

Технические параметры Затворы дисковые поворотные DN.ru WBV1413E-2W-Fb-H Ду150 Ру16, корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4M310-08 DC24V, с БКВ APL-210N:

Наименование	Значение
Рабочее давление, бар	16
Температура рабочей среды, °С	от -20 до 120
Присоединение к трубопроводу	межфланцевый
Тип затвора	поворотный дисковый
Класс герметичности шарового затвора	A по ГОСТ 9544
Тип управления	пневмопривод
Страна производитель	Россия

Затворы дисковые поворотные DN.ru WBV1413E-2W-Fb-H Ду150 Ру16, корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4M310-08 DC24V, с БКВ APL-210N

Габариты и размеры Затворы дисковые поворотные DN.ru WBV1413E-2W-Fb-H Ду150 Ру16, корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4M310-08 DC24V, с БКВ APL-210N:

Типоразмер	A, мм	B, мм	A1, мм	W, мм
Ду150	203	139	495	200

Затворы дисковые поворотные DN.ru WBV1413E-2W-Fb-H Ду150 Ру16, корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4M310-08 DC24V, с БКВ APL-210N

Эскиз Затворы дисковые поворотные DN.ru WBV1413E-2W-Fb-H Ду150 Ру16, корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4M310-08 DC24V, с БКВ APL-210N

Технические параметры пневмопривода DN.ru PA-DA-105-1:

Наименование	Значение
Конструкция	двойного действия
Номинальный крутящий момент, Нм	202
Угол поворота привода	90°
Рабочее давление, бар	8
Рабочая среда	воздух

Пневмопривод DN.ru PA-DA-105-1

Габариты и размеры пневмопривода DN.ru PA-DA-105-1:

A, мм	495
A1, мм	461.5
B, мм	133
C, мм	109.5
D, мм	153
E, мм	57.5
F, мм	64
G, мм	26
H, мм	80
I, мм	30
N, мм	22
W, мм	200
J, мм	102
K, мм	70
L, мм	М10х16
M, мм	М8х13
O, мм	4
P, мм	4
S, мм	M6
T, мм	24
U, мм	32

Эскиз габаритов и размеров пневмопривода DN.ru PA-DA-105-1

Таблица деталей и материалов пневмопривода DN.ru PA-DA-105-1:

№ п/п	Наименование детали	Материал
1	Индикаторный винт	АБС-пластик
2	Индикатор положения	АБС-пластик
3	Пружинный зажим	нержавеющая сталь 304
4	Металлическая шайба	нержавеющая сталь 304
5	Прижимная шайба	инженерный пластик
6	Корпус	экструдированный алюминиевый сплав с твердым анодированием
7	Прижимная шайба	инженерный пластик
8	Ограничитель	легированная сталь
9	Уплотнительное кольцо вала верхнее	NBR
10	Антифрикционное кольцо вала верхнее	инженерный пластик
11	Вал	легированная сталь никелированная
12	Антифрикционное кольцо вала нижнее	инженерный пластик
13	Уплотнительное кольцо вала нижнее	NBR
14	Заглушка	NBR
15	Уплотнительное кольцо регулировочных винтов	NBR
16	Шайба регулировочного винта	нержавеющая сталь 304
17	Стопорная гайка регулировочного винта	нержавеющая сталь 304
18	Винт регулировочный	нержавеющая сталь 304
19	Поршень	алюминиевый сплав, литой под давлением
20	Направляющая накладка поршня	инженерный пластик
21	Антифрикционное кольцо поршня	инженерный пластик
22	Уплотнительное кольцо поршня	NBR
23	Комплект пружин	пружинная сталь
24	Уплотнительное кольцо крышки	NBR
25	Торцевая крышка	литой алюминий с полиэфирным покрытием
26	Винт крышки	нержавеющая сталь 304
27	Стопорный винт	нержавеющая сталь 304
28	Адаптер	углеродистая сталь

Эскиз деталей и материалов пневмопривода DN.ru PA-DA-105-1

Параметры пневмораспределителя 4M310-08 DC24V (на корпус):

Наименование	Значение
Тип пневмораспределителя	золотниковый
Рабочее давление, бар	1.5 ÷ 8
Напряжение питания	24В
Полная мощность, Ва	4.5
Управление	двустороннее электромагнитное
Частота срабатывания, цикл/сек	5

Пневмораспределитель 4M310-08 DC24V (на корпус)

Основные технические характеристики блока концевых выключателей DN.ru APL-210N

Значение	Исполнение	Опция
Защита	Всепогодный IP65	IP67
Температура окружающей среды	От -40°C до +80°C	От -50°C до +80°C
Резьба кабельного ввода	2 x NPT1/2”	PF1/2′′， P1/2′′M20х15, PG13.5
Клеммная колодка	8 ячеек 0.08-2.6mm²
Напряжение	12V, 24V, 38V, 48V, 110V, 220V, 250V
Положение индикатора	ЗАКРЫТО: красный ОТКРЫТО: зелёный	ЗАКРЫТО: красный ОТКРЫТО: желтый
Датчик	2 SPDT электромеханических микровыключателя OMRON V151-1C25	2 индуктивных датчика NPN, 2 бесконтактных выключателя NAMUR
Внешнее покрытие	Полиэстеровое покрытие (чёрный)	красный, зелёный, жёлтый, синий цвет
Вал	Стандартный вал (17mm)	Удлинённый вал
