Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки против часовой стрелки, закрытие - по часовой стрелке. Пневмопривод поворотный предназначен для автоматизации процесса управления промышленной арматурой. Блок концевых выключателей – это электротехническое устройство, предназначенное для размыкания и замыкания рабочей цепи и для визуализации положений запорного органа трубопроводной арматуры. В герметичной коробке, как правило, находятся два механических переключателя рассчитанными на напряжение до 250 В, которые отслеживают положение штока привода и сигнализируют в крайних положениях. Монтируют их сверху на поверхность привода. В верхней части блока концевых выключателей расположена двухцветная полусфера визуального индикатора. Если присоединенная трубопроводная арматура закрыта, то видна только красная часть полусферы с надписью CLOSED; если открыта — только желтая с надписью OPEN. Данный визуальный индикатор хорошо виден издалека, чем упрощает осмотр оборудования, а цветовое различие открытого и закрытого положения уменьшает вероятность ошибочного восприятия информации. Благодаря использованию БКВ становится возможным передавать информацию о положении трубопроводной арматуры (открыто/закрыто) в автоматизированные системы управления, что позволяет повысить надежность системы в целом и упрощает проведение диагностики при обнаружении неисправностей.
|

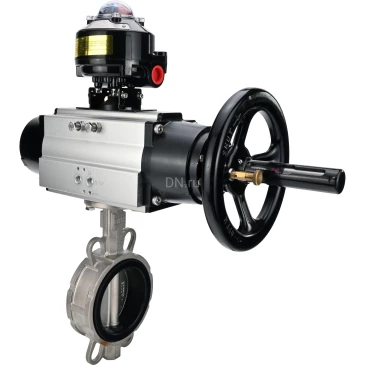

Технические характеристики затворов дисковых поворотных DN.ru WBV3131V-2W-Fb-H Ду150 Ру16 с пневмоприводом PA-DA-105-1 и БКВ APL-510N EX:
| Наименование |
Значение |
| Рабочее давление PN, бар |
16 |
| Температура рабочей среды t, ⁰C |
от -20 до +200 |
| Рабочая среда |
минеральные и растительные масла, животные жиры, пластичные смазки и топливо, горячий воздух |
| Направление потока |
двустороннее |
| Класс герметичности |
A ГОСТ 9544-2015 |
| Присоединение к трубопроводу |
межфланцевое |
| Срок службы, лет |
10 |
|
Затворы дисковые поворотные DN.ru WBV3131V-2W-Fb-H Ду150 Ру16 межфланцевые, корпус - нержавеющая сталь 304, диск - нержавеющая сталь 304, уплотнение - VITON, с пневмоприводом PA-DA-105-1 и БКВ APL-510N EX |
Габариты и размеры затворов дисковых поворотных DN.ru WBV3131V-2W-Fb-H Ду150 Ру16 с пневмоприводом PA-DA-105-1 и БКВ APL-510N EX:
| Модель |
A, мм |
B, мм |
C, мм |
PCD, мм |
4-ØD |
Q, ° |
| Ду150 |
141 |
213.5 |
56 |
240 |
4-Ø23 |
22.5 |
|
Эскиз габаритов и размеров затворов дисковых поворотных DN.ru WBV3131V-2W-Fb-H Ду150 Ру16 с пневмоприводом PA-DA-105-1 и БКВ APL-510N EX |
Таблица деталей и материалов затворов дисковых поворотных DN.ru WBV3131V-2W-Fb-H Ду150 Ру16 с пневмоприводом PA-DA-105-1 и БКВ APL-510N EX:
| № |
Наименование детали |
Материал |
| 1 |
Корпус |
нержавеющая сталь AISI 304 (аналог 08Х18Н10) |
| 2 |
Диск |
нержавеющая сталь AISI 304 (аналог 08Х18Н10) |
| 3 |
Седловое уплотнение |
VITON |
| 4 |
Шток |
нержавеющая сталь SS 416 (аналог ст.20Х13) |
|
Эскиз деталей и материалов затворов дисковых поворотных DN.ru WBV3131V-2W-Fb-H Ду150 Ру16 с пневмоприводом PA-DA-105-1 и БКВ APL-510N EX |
Технические параметры пневмопривода DN.ru PA-DA-105-1:
| Характеристика |
Значение |
| Тип пневмопривода |
двойного действия |
| Давление управления |
2 ÷ 8 бар |
| Управляющая среда |
подготовленный воздух не выше 5 класса по ГОСТ 17433-80 |
| Рабочая температура |
от -20 до +80 °C |
| Визуальный индикатор положения |
открыто / закрыто |
| Ручное управление |
маховик |
| Угол поворота |
90° ± 5° |
| Присоединительная резьба подачи воздуха |
G 1/4ʺ |
| Стандарт верхнего соединения |
NAMUR |
| Стандарт соединения подачи воздуха |
NAMUR |
|
Пневмопривод DN.ru PA-DA-105-1 |
Габариты и размеры пневмопривода DN.ru PA-DA-105-1:
| Модель пневмопривода |
PA-DA-105-1 |
| A, мм |
495 |
| A1, мм |
461.5 |
| B, мм |
133 |
| C, мм |
109.5 |
| D, мм |
153 |
| E, мм |
57.5 |
| F, мм |
64 |
| G, мм |
26 |
| H, мм |
80 |
| I, мм |
30 |
| N, мм |
22 |
| W, мм |
200 |
| J, мм |
102 |
| K, мм |
70 |
| L, мм |
М10х16 |
| M, мм |
М8х13 |
|
Эскиз габаритов и размеров пневмопривода DN.ru PA-DA-105-1 |
Технические параметры блока концевых выключателей APL-510N EX:
| Наименование |
Значение |
| Корпус |
всепогодный IP67 взрывозащищенный Exd IIB T6 |
| Полный угол поворот, ° |
90 |
| Кабельные вводы |
2 x NPT3/4″ |
| Электрическое подключение |
клеммы с винтовым зажимом 8 точек (0,08 – 2,5) мм2 |
| Резьба кабельного ввода |
2 x NPT3/4″ |
| Тип визуального индикатора |
двухцветная полусфера: ОТКРЫТО (Open) - желтый; ЗАКРЫТО (Closed) - красный |
| Переключатели/датчики |
два механических переключателя два датчика приближения |
| Номинальное напряжение, В |
250 |
| Номинальный ток, А |
16 |
| Допустимая температура окружающей среды, °С |
от -20 до +66 |
| Средний ресурс, циклов |
10 000 000 |
| Вес, кг |
1.8 |
|
Блок концевых выключателей APL-510N EX |
Габариты и размеры блока концевых выключателей APL-510N EX:
| Модель пневмораспределителя |
APL-510N EX |
| A, мм |
118 |
| B, мм |
118 |
| C, мм |
138.4 |
| D, мм |
17 |
| E, мм |
19 |
| F, мм |
7 |
| G, мм |
3 |
| H, мм |
4 |
| I, мм |
59 |
| J, мм |
59 |
| K, мм |
59 |
| L, мм |
59 |
| M, мм |
121.4 |
| Ød1, мм |
50 |
| Ød2, мм |
5 |
|
Эскиз габаритов и размеров блока концевых выключателей APL-510N EX |
