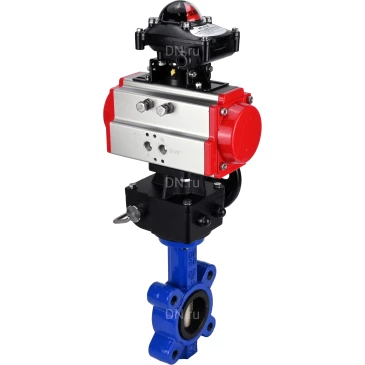

Затворы дисковые поворотные DN.ru WBV1616N-2W-Fb-H Ду50-150 Ру16 LUG корпус-чугун QT450, диск-чугун QT450, уплотнение-NBR, межфланцевые, с пневмоприводом PA-DA, БКВ APL-210N и редуктором MON

Сортировать по:

Показывать по:

Затвор дисковый поворотный DN.ru WBV1616N-2W-Fb-H Ду50 Ру16 LUG корпус - чугун QT450, диск - чугун QT450, уплотнение - NBR, с пневмоприводом PA-DA-065, БКВ APL-210N и редуктором MON1-250-T26-ISO

Описание

Производитель: DN.ru, Россия

Тип затвора: поворотный дисковый

Серия бренда: WBV1616N-2W-Fb-H

Диаметр условный: 50 мм

Давление условное: 16 бар

Строительная длина: 43 мм

Температура рабочей среды макс.: 90 °С

Тип присоединения: межфланцевый

Управление: С пневмоприводом

Класс материала корпуса: чугун

Класс материала диска: чугун

Материал уплотнения: NBR

Применение: вода, масла, углеводороды

Вес: 8.70 кг

Категория: Затворы с пневмоприводом

Артикул: D050-27249

Доставим в город Москва:

В наличии:

43 364 ₽ $ €

до 2024-12-21

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Затвор дисковый поворотный DN.ru WBV1616N-2W-Fb-H Ду65 Ру16 LUG корпус - чугун QT450, диск - чугун QT450, уплотнение - NBR, с пневмоприводом PA-DA-065, БКВ APL-210N и редуктором MON1-250-T26-ISO

Описание

Производитель: DN.ru, Россия

Тип затвора: поворотный дисковый

Серия бренда: WBV1616N-2W-Fb-H

Диаметр условный: 65 мм

Давление условное: 16 бар

Строительная длина: 46 мм

Температура рабочей среды макс.: 90 °С

Тип присоединения: межфланцевый

Управление: С пневмоприводом

Класс материала корпуса: чугун

Класс материала диска: чугун

Материал уплотнения: NBR

Применение: вода, масла, углеводороды

Вес: 9.10 кг

Категория: Затворы с пневмоприводом

Артикул: D050-27250

Доставим в город Москва:

В наличии:

45 351 ₽ $ €

до 2024-12-21

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Затвор дисковый поворотный DN.ru WBV1616N-2W-Fb-H Ду80 Ру16 LUG корпус - чугун QT450, диск - чугун QT450, уплотнение - NBR, с пневмоприводом PA-DA-083, БКВ APL-210N и редуктором MON2-450-T28-ISO

Описание

Производитель: DN.ru, Россия

Тип затвора: поворотный дисковый

Серия бренда: WBV1616N-2W-Fb-H

Диаметр условный: 80 мм

Давление условное: 16 бар

Строительная длина: 46 мм

Температура рабочей среды макс.: 90 °С

Тип присоединения: межфланцевый

Управление: С пневмоприводом

Класс материала корпуса: чугун

Класс материала диска: чугун

Материал уплотнения: NBR

Применение: вода, масла, углеводороды

Вес: 12.40 кг

Категория: Затворы с пневмоприводом

Артикул: D050-26766

Доставим в город Москва:

В наличии:

59 457 ₽ $ €

до 2024-12-21

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Затвор дисковый поворотный DN.ru WBV1616N-2W-Fb-H Ду100 Ру16 LUG корпус - чугун QT450, диск - чугун QT450, уплотнение - NBR, с пневмоприводом PA-DA-083, БКВ APL-210N и редуктором MON2-450-T28-ISO

Описание

Производитель: DN.ru, Россия

Тип затвора: поворотный дисковый

Серия бренда: WBV1616N-2W-Fb-H

Диаметр условный: 100 мм

Давление условное: 16 бар

Строительная длина: 52 мм

Температура рабочей среды макс.: 90 °С

Тип присоединения: межфланцевый

Управление: С пневмоприводом

Класс материала корпуса: чугун

Класс материала диска: чугун

Материал уплотнения: NBR

Применение: вода, масла, углеводороды

Вес: 16.70 кг

Категория: Затворы с пневмоприводом

Артикул: D050-27251

Доставим в город Москва:

В наличии:

65 650 ₽ $ €

до 2024-12-21

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Затвор дисковый поворотный DN.ru WBV1616N-2W-Fb-H Ду125 Ру16 LUG корпус - чугун QT450, диск - чугун QT450, уплотнение - NBR, с пневмоприводом PA-DA-105, БКВ APL-210N и редуктором MON3-700-T38-ISO

Описание

Производитель: DN.ru, Россия

Тип затвора: поворотный дисковый

Серия бренда: WBV1616N-2W-Fb-H

Диаметр условный: 125 мм

Давление условное: 16 бар

Строительная длина: 56 мм

Температура рабочей среды макс.: 90 °С

Тип присоединения: межфланцевый

Управление: С пневмоприводом

Класс материала корпуса: чугун

Класс материала диска: чугун

Материал уплотнения: NBR

Применение: вода, масла, углеводороды

Вес: 23.90 кг

Категория: Затворы с пневмоприводом

Артикул: D050-27252

Доставим в город Москва:

В наличии:

84 199 ₽ $ €

до 2024-12-21

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Затвор дисковый поворотный DN.ru WBV1616N-2W-Fb-H Ду150 Ру16 LUG корпус - чугун QT450, диск - чугун QT450, уплотнение - NBR, с пневмоприводом PA-DA-105, БКВ APL-210N и редуктором MON3-700-T38-ISO

Описание

Производитель: DN.ru, Россия

Тип затвора: поворотный дисковый

Серия бренда: WBV1616N-2W-Fb-H

Диаметр условный: 150 мм

Давление условное: 16 бар

Строительная длина: 56 мм

Температура рабочей среды макс.: 90 °С

Тип присоединения: межфланцевый

Управление: С пневмоприводом

Класс материала корпуса: чугун

Класс материала диска: чугун

Материал уплотнения: NBR

Применение: вода, масла, углеводороды

Вес: 27.20 кг

Категория: Затворы с пневмоприводом

Артикул: D050-27253

Доставим в город Москва:

В наличии:

90 946 ₽ $ €

до 2024-12-21

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки против часовой стрелки, закрытие - по часовой стрелке.

Приводы пневматические DN.ru поворотные двойного действия PA-DAXXX предназначены для автоматизации процесса управления промышленной арматурой при максимальном значении крутящего момента до 2128 Нм.

Ручной дублер с червячной передачей и понижающим редуктором HDM позволяет вручную устанавливать необходимое позиционирование запорного органа на четверть оборота, выступая в качестве альтернативы пневматическим, электрическим или гидравлическим четвертьоборотным приводам. Подходит как для внутренней, так и для наружной установки. Модульная конструкция ручного дублера предназначена для обеспечения наиболее эффективного и действенного решения всего спектра задач ручного переопределения.

Блок концевых выключателей предназначен для визуальной и электрической сигнализации конечных положений запорного органа арматуры: клапана, крана или дискового затвора. Устанавливается сверху на поверхность пневматического привода и соединен с валом привода стандарт DIN. В герметичной коробке, как правило, находятся два датчика, которые отслеживают положение вала привода и сигнализируют в крайних положениях. В качестве датчиков используются микровыключатели OMRON, индуктивные датчики или герконы. Визуальную индикацию положения можно наблюдать на корпусе блока имеется 3D визуальный индикатор КРАСНЫЙ–ЗАКРЫТО и ЗЕЛЁНЫЙ-ОТКРЫТО.

Технические параметры затворов дисковых поворотных DN.ru WBV1616N-2W-Fb-H Ду50-150 Ру16 LUG корпус-чугун QT450, диск-чугун QT450, уплотнение-NBR, межфланцевых, с пневмоприводом PA-DA, БКВ APL-210N и редуктором MON:

Наименование	Значение
Давление номинальное PN, бар	16
Температура рабочей среды, °С	от -10 до 90
Применение	водоснабжение, теплоснабжение
Присоединение к трубопроводу	межфланцевый
Тип затвора	поворотный дисковый
Класс герметичности	A по ГОСТ 9544
Тип управления	пневмопривод
Страна производитель	Россия
