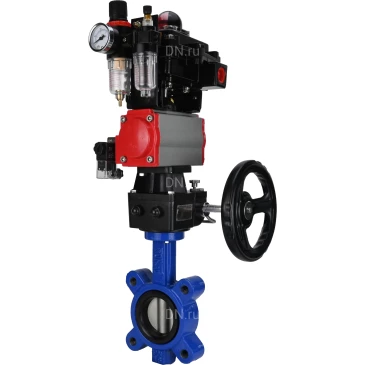

Затворы дисковые поворотные DN.ru WBV1631N-2W-Fb-H Ду50-150 Ру16 LUG корпус-чугун QT450, диск-нержавеющаясталь 304, уплотнение-NBR, межфланцевые, с пневмоприводом PA-DA, пневмораспределителем 4M310-08 24В, БКВ APL-410N EX, редуктором MON и БПВ AFC2000

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки против часовой стрелки, закрытие - по часовой стрелке.

Приводы пневматические DN.ru поворотные двойного действия PA-DAXXX предназначены для автоматизации процесса управления промышленной арматурой при максимальном значении крутящего момента до 2128 Нм.

Пневмораспределители используются для управления в пневмосистемах, имеющих стыковочную поверхность NAMUR, для установки распределителей через сквозные отверстия в корпусе. Электромагнитное управление, осуществляется при помощи катушек напряжения 12-AC, 12-DC, 24-AC, 24-DC, 110-AC, 220-AC. В зависимости от модели, распределители имеют одностороннее или двухстороннее управление. Пневмораспределители с электромагнитным управлением имеют широкую линейку моделей и включают в себя распространенные виды переключения для трех (3/2) и пяти (5/2 и 5/3) линейных пневмораспределителей. Предназначены для использования с четвертьоборотными пневмоприводами.

Ручной дублер с червячной передачей и понижающим редуктором HDM позволяет вручную устанавливать необходимое позиционирование запорного органа на четверть оборота, выступая в качестве альтернативы пневматическим, электрическим или гидравлическим четвертьоборотным приводам. Подходит как для внутренней, так и для наружной установки. Модульная конструкция ручного дублера предназначена для обеспечения наиболее эффективного и действенного решения всего спектра задач ручного переопределения.

Блок концевых выключателей – это электротехническое устройство, предназначенное для размыкания и замыкания рабочей цепи и для визуализации положений запорного органа трубопроводной арматуры. В герметичной коробке, как правило, находятся два механических переключателя рассчитанными на напряжение до 250 В, которые отслеживают положение штока привода и сигнализируют в крайних положениях. Монтируют их сверху на поверхность привода. В верхней части блока концевых выключателей расположена двухцветная полусфера визуального индикатора. Если присоединенная трубопроводная арматура закрыта, то видна только красная часть полусферы с надписью CLOSED; если открыта — только желтая с надписью OPEN. Данный визуальный индикатор хорошо виден издалека, чем упрощает осмотр оборудования, а цветовое различие открытого и закрытого положения уменьшает вероятность ошибочного восприятия информации. Благодаря использованию БКВ становится возможным передавать информацию о положении трубопроводной арматуры (открыто/закрыто) в автоматизированные системы управления, что позволяет повысить надежность системы в целом и упрощает проведение диагностики при обнаружении неисправностей.

Блок подготовки воздуха предназначен для очистки сжатого воздуха от капельной влаги и твердых частиц, удаления конденсата, автоматического поддержания величины давления на заданном уровне, подвода смазочного материала из резервуара в поток сжатого воздуха к элементам пневмосистемы.

Технические параметры затворов дисковых поворотных DN.ru WBV1631N-2W-Fb-H Ду50-150 Ру16 LUG корпус-чугун QT450, диск-нержавеющаясталь 304, уплотнение-NBR, межфланцевых, с пневмоприводом PA-DA, пневмораспределителем 4M310-08 24В, БКВ APL-410N EX, редуктором MON и БПВ AFC2000:

Затворы дисковые поворотные DN.ru WBV1631N-2W-Fb-H Ду50-150 Ру16 LUG корпус-чугун QT450, диск-нержавеющаясталь 304, уплотнение-NBR, межфланцевые, с пневмоприводом PA-DA, пневмораспределителем 4M310-08 24В, БКВ APL-410N EX, редуктором MON и БПВ AFC2000

Габариты и размеры затворов дисковых поворотных DN.ru WBV1631N-2W-Fb-H Ду50-150 Ру16 LUG корпус-чугун QT450, диск-нержавеющаясталь 304, уплотнение-NBR, межфланцевых, с пневмоприводом PA-DA, пневмораспределителем 4M310-08 24В, БКВ APL-410N EX, редуктором MON и БПВ AFC2000:

Эскиз габариты и размеры затворов дисковых поворотных DN.ru WBV1631N-2W-Fb-H Ду50-150 Ру16 LUG корпус-чугун QT450, диск-нержавеющаясталь 304, уплотнение-NBR, межфланцевых, с пневмоприводом PA-DA, пневмораспределителем 4M310-08 24В, БКВ APL-410N EX, редуктором MON и БПВ AFC2000

Таблица деталей и материалов затворов дисковых поворотных DN.ru WBV1631N-2W-Fb-H Ду50-150 Ру16 LUG корпус-чугун QT450, диск-нержавеющаясталь 304, уплотнение-NBR, межфланцевых, с пневмоприводом PA-DA, пневмораспределителем 4M310-08 24В, БКВ APL-410N EX, редуктором MON и БПВ AFC2000:

Эскиз деталей и материалов затворов дисковых поворотных DN.ru WBV1631N-2W-Fb-H Ду50-150 Ру16 LUG корпус-чугун QT450, диск-нержавеющаясталь 304, уплотнение-NBR, межфланцевых, с пневмоприводом PA-DA, пневмораспределителем 4M310-08 24В, БКВ APL-410N EX, редуктором MON и БПВ AFC2000

Технические параметры пневмоприводов DN.ru

Пневмопривода DN.ru

Габариты и размеры пневмоприводов DN.ru :

Эскиз габаритов и размеров пневмоприводов DN.ru

Таблица деталей и материалов пневмоприводов DN.ru

Технические параметры пневмораспределителей DN.ru 4M310-08 24В

Пневмораспределителя DN.ru 4M310-08 24В

Габариты и размеры пневмораспределителей DN.ru 4M310-08 24В

Эскиз габаритов и размеров пневмораспределителей DN.ru 4M310-08 24В

Технические параметры ручных дублеров DN.ru MON

Ручные дублеры DN.ru MON

Габариты и размеры ручных дублеров DN.ru MON:
