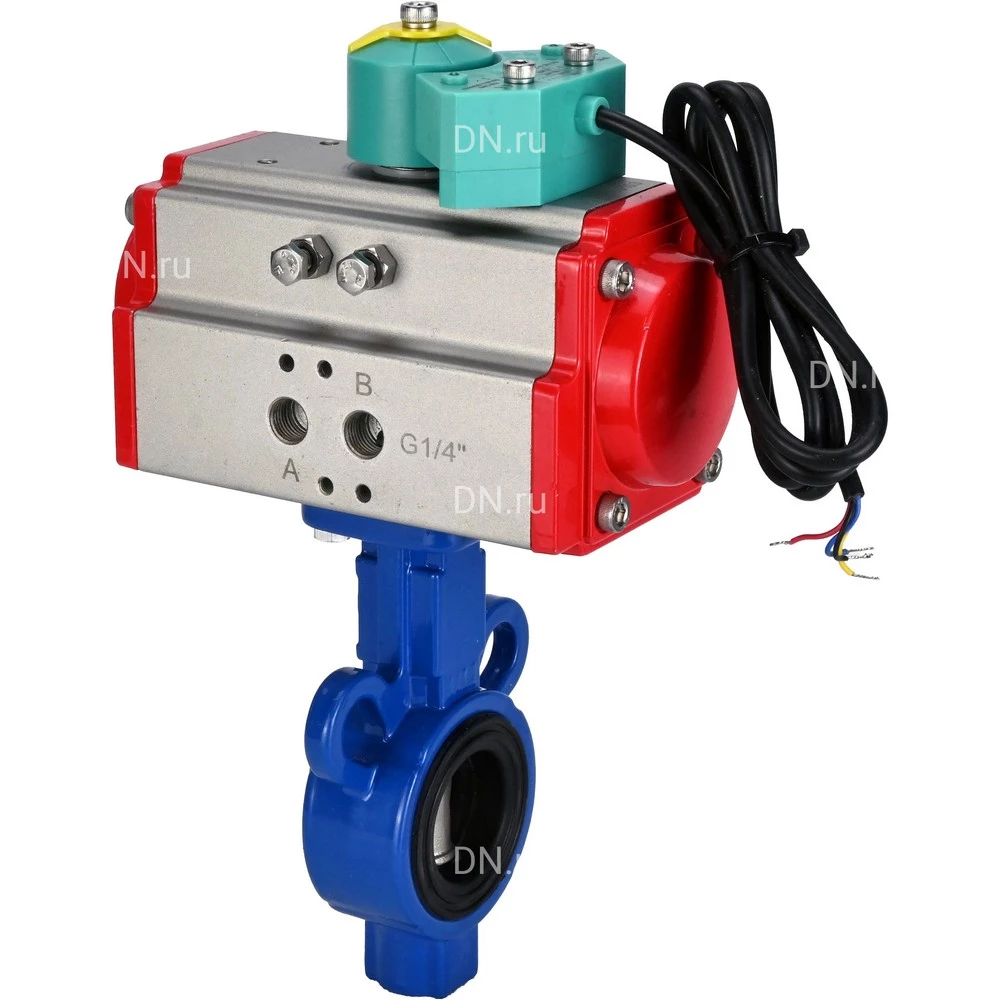

Затворы дисковые поворотные DN.ru WBV0232E-2W-Fb-H Ду25-32 Ру16 межфланцевые, корпус - алюминиевый сплав, диск - нержавеющая сталь 316L, уплотнение - EPDM, с пневмоприводом PA-SA и магнитным переключателем ALS200D купить в Москве и РФ

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности.

Пневмоприводы с возвратными пружинами SA используют один порт для подачи среды управления и перемещения в одном направлении, а возврат в исходное положение осуществляется с помощью пружин.

Магнитный переключатель DN.ru ALS200D предназначен для преобразования конечных значений положения вала пневматических приводов или запорной арматуры в электрические сигналы.

Технические характеристики затворов дисковых поворотных DN.ru WBV0232E-2W-Fb-H Ду25-32 Ру16 с пневмоприводом PA-SA и магнитным переключателем ALS200D:

Номинальный диаметр DN, мм	25 / 32
Рабочее давление PN, бар	16
Температура рабочей среды t, ⁰C	от -20 до +120
Рабочая среда	холодная и горячая вода, воздух без примесей масла и жира, иные среды нейтральные к материалу
Направление потока	двустороннее
Присоединение к трубопроводу	межфланцевое
Материал корпуса	алюминиевый сплав

Затворы дисковые поворотные DN.ru WBV0232E-2W-Fb-H Ду25-32 Ру16 межфланцевые, корпус - алюминиевый сплав, диск - нержавеющая сталь 316L, уплотнение - EPDM, с пневмоприводом PA-SA и магнитным переключателем ALS200D

Габариты и размеры затворов дисковых поворотных DN.ru WBV0232E-2W-Fb-H Ду25-32 Ру16 с пневмоприводом PA-SA и магнитным переключателем ALS200D:

Модель	A, мм	B, мм	L, мм	C, мм	D1, мм	b, мм	HxH, мм	n-Th
Ду25	93	44.5	36	10	50	8	9x9	2x14
Ду32	93	44.5	36	10	50	8	9x9	2x19

Эскиз габаритов и размеров затворов дисковых поворотных DN.ru WBV0232E-2W-Fb-H Ду25-32 Ру16 с пневмоприводом PA-SA и магнитным переключателем ALS200D

Таблица деталей и материалов затворов дисковых поворотных DN.ru WBV0232E-2W-Fb-H Ду25-32 Ру16 с пневмоприводом PA-SA и магнитным переключателем ALS200D:

№	Наименование	Материал
1	Корпус	алюминиевый сплав
2	Седловое уплотнение	EPDM
3	Штифт	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
4	Диск	нержавеющая сталь AISI 316L (аналог 03Х17Н14М3)
5	Шток	нержавеющая сталь SS 410 (аналог 12Х13)
6	Уплотнительное кольцо	EPDM
7	Пластина	сталь 45
10,12	Прокладка	нержавеющая сталь SS 201 (аналог 12Х15Г9НД)
11	Гайка	нержавеющая сталь SS 201 (аналог 12Х15Г9НД)

Эскиз деталей и материалов затворов дисковых поворотных DN.ru WBV0232E-2W-Fb-H Ду25-32 Ру16 с пневмоприводом PA-SA и магнитным переключателем ALS200D

Технические параметры пневмопривода DN.ru PA-SA:

Наименование	Значение
Тип пневмопривода
Номинальное давление PN, бар	12
Рабочее давление, бар	2…8
Рабочая среда	фильтрованный сжатый воздух
Максимальный диаметр частиц рабочей среды, мкм2	≤30
Температура окружающей среды, ⁰C	от –20 до +80
Угол поворота, °	0 - 90
Регулировка угла поворота, %	±5
Индикатор положения	открыто/закрыто
Стандарт верхнего соединения	NAMUR
Стандарт соединения подачи воздуха	NAMUR
Средний ресурс, циклов закрытие/открытие	70 000 (при неагрессивной среде и средних значениях давления и температуры)

Пневмопривод DN.ru PA-SA

Габариты и размеры пневмопривода DN.ru PA-SA:

Модель	PA-SA-083
A, мм	46
B, мм	57
C, мм	98.5
D, мм	108.7
E, мм	128.7
F, мм	92
G, мм	30
H, мм	80
I, мм	50
J, мм	70
M, мм	17х17
N, мм	21
Z, мм	204
d, мм	40
K	M6x10
L	M8x13

Эскиз габаритов и размеров пневмопривода DN.ru PA-SA

Технические параметры магнитного переключателя ALS200D:

Характеристика	Значение
Материал корпуса	пластик PP-GF30
Степень защиты корпуса	IP67
Совместимые устройства	пневматические приводы, любые исполнительные механизмы с поворотом вала на 90°
Индикация угла поворота вала совмещаемого устройства	0-90°
Тип контакта	NO
Тип взаимодействия датчиков	магнитный
Расстояние взаимодействия датчиков	1÷6 мм
Частота переключения вкл/выкл	0÷4.8 кГц
Визуальная индикация	два светодиода
Номинальное напряжение	5÷240В AC/DC
Номинальный ток	0÷300 mA
Номинальная мощность	10 Вт
Температура окружающей среды	от -40 до +85 °C
Кабельный вывод	4 провода (2 провода/обрыв, 2 провода/закрытие)
Вес	0.14 кг
Гарантия	12 мес.
Срок службы	10 лет

Магнитный переключатель ALS200D

Габариты и размеры магнитного переключателя ALS200D:

A, мм	B, мм	C, мм	E, мм	d, мм
75	30	51	40	5.5

Эскиз габаритов и размеров магнитного переключателя ALS200D
