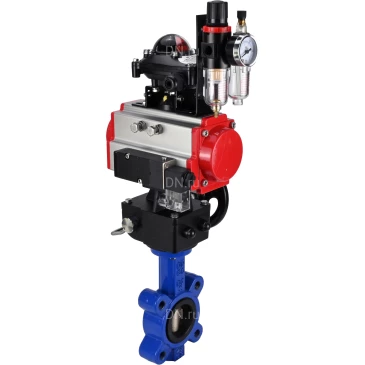

Затворы дисковые поворотные DN.ru WBV1616E-2W-Fb-H Ду50-150 Ру16 LUG корпус-чугун QT450, диск-чугун QT450, уплотнение-EPDM, межфланцевые, с пневмоприводом PA-DA, пневмораспределителем 4M310-08 220В, БКВ APL-210N, редуктором MON и БПВ AFC2000

Сортировать по:

Показывать по:

Затвор дисковый поворотный DN.ru WBV1616E-2W-Fb-H Ду50 Ру16 LUG корпус - чугун QT450, диск - чугун QT450, уплотнение - EPDM, с пневмоприводом PA-DA-065, пневмораспределителем 4M310-08 220В, БКВ APL-210N, редуктором MON1-250-T26-ISO и БПВ AFC2000

Описание

Производитель: DN.ru, Россия

Тип затвора: поворотный дисковый

Серия бренда: WBV1616E-2W-Fb-H

Диаметр условный: 50 мм

Давление условное: 16 бар

Строительная длина: 43 мм

Температура рабочей среды макс.: 150 °С

Тип присоединения: межфланцевый

Управление: С пневмоприводом

Класс материала корпуса: чугун

Класс материала диска: чугун

Материал уплотнения: EPDM

Применение: вода, масла, углеводороды

Вес: 9.09 кг

Категория: Затворы с пневмоприводом

Артикул: D050-28197

Доставим в город Москва:

В наличии:

50 331 ₽ $ €

до 2024-12-03

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Затвор дисковый поворотный DN.ru WBV1616E-2W-Fb-H Ду65 Ру16 LUG корпус - чугун QT450, диск - чугун QT450, уплотнение - EPDM, с пневмоприводом PA-DA-065, пневмораспределителем 4M310-08 220В, БКВ APL-210N, редуктором MON1-250-T26-ISO и БПВ AFC2000

Описание

Производитель: DN.ru, Россия

Тип затвора: поворотный дисковый

Серия бренда: WBV1616E-2W-Fb-H

Диаметр условный: 65 мм

Давление условное: 16 бар

Строительная длина: 46 мм

Температура рабочей среды макс.: 150 °С

Тип присоединения: межфланцевый

Управление: С пневмоприводом

Класс материала корпуса: чугун

Класс материала диска: чугун

Материал уплотнения: EPDM

Применение: вода, масла, углеводороды

Вес: 9.49 кг

Категория: Затворы с пневмоприводом

Артикул: D050-28198

Доставим в город Москва:

В наличии:

52 422 ₽ $ €

до 2024-12-03

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Затвор дисковый поворотный DN.ru WBV1616E-2W-Fb-H Ду80 Ру16 LUG корпус - чугун QT450, диск - чугун QT450, уплотнение - EPDM, с пневмоприводом PA-DA-083, пневмораспределителем 4M310-08 220В, БКВ APL-210N, редуктором MON2-450-T28-ISO и БПВ AFC2000

Описание

Производитель: DN.ru, Россия

Тип затвора: поворотный дисковый

Серия бренда: WBV1616E-2W-Fb-H

Диаметр условный: 80 мм

Давление условное: 16 бар

Строительная длина: 46 мм

Температура рабочей среды макс.: 150 °С

Тип присоединения: межфланцевый

Управление: С пневмоприводом

Класс материала корпуса: чугун

Класс материала диска: чугун

Материал уплотнения: EPDM

Применение: вода, масла, углеводороды

Вес: 12.79 кг

Категория: Затворы с пневмоприводом

Артикул: D050-26630

Доставим в город Москва:

В наличии:

66 669 ₽ $ €

до 2024-12-03

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Затвор дисковый поворотный DN.ru WBV1616E-2W-Fb-H Ду100 Ру16 LUG корпус - чугун QT450, диск - чугун QT450, уплотнение - EPDM, с пневмоприводом PA-DA-083, пневмораспределителем 4M310-08 220В, БКВ APL-210N, редуктором MON2-450-T28-ISO и БПВ AFC2000

Описание

Производитель: DN.ru, Россия

Тип затвора: поворотный дисковый

Серия бренда: WBV1616E-2W-Fb-H

Диаметр условный: 100 мм

Давление условное: 16 бар

Строительная длина: 52 мм

Температура рабочей среды макс.: 150 °С

Тип присоединения: межфланцевый

Управление: С пневмоприводом

Класс материала корпуса: чугун

Класс материала диска: чугун

Материал уплотнения: EPDM

Применение: вода, масла, углеводороды

Вес: 17.09 кг

Категория: Затворы с пневмоприводом

Артикул: D050-28891

Доставим в город Москва:

В наличии:

72 383 ₽ $ €

до 2024-12-03

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Затвор дисковый поворотный DN.ru WBV1616E-2W-Fb-H Ду125 Ру16 LUG корпус - чугун QT450, диск - чугун QT450, уплотнение - EPDM, с пневмоприводом PA-DA-105, пневмораспределителем 4M310-08 220В, БКВ APL-210N, редуктором MON3-700-T38-ISO и БПВ AFC2000

Описание

Производитель: DN.ru, Россия

Тип затвора: поворотный дисковый

Серия бренда: WBV1616E-2W-Fb-H

Диаметр условный: 125 мм

Давление условное: 16 бар

Строительная длина: 56 мм

Температура рабочей среды макс.: 150 °С

Тип присоединения: межфланцевый

Управление: С пневмоприводом

Класс материала корпуса: чугун

Класс материала диска: чугун

Материал уплотнения: EPDM

Применение: вода, масла, углеводороды

Вес: 24.29 кг

Категория: Затворы с пневмоприводом

Артикул: D050-28892

Доставим в город Москва:

В наличии:

89 751 ₽ $ €

до 2024-12-03

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Затвор дисковый поворотный DN.ru WBV1616E-2W-Fb-H Ду150 Ру16 LUG корпус - чугун QT450, диск - чугун QT450, уплотнение - EPDM, с пневмоприводом PA-DA-105, пневмораспределителем 4M310-08 220В, БКВ APL-210N, редуктором MON3-700-T38-ISO и БПВ AFC2000

Описание

Производитель: DN.ru, Россия

Тип затвора: поворотный дисковый

Серия бренда: WBV1616E-2W-Fb-H

Диаметр условный: 150 мм

Давление условное: 16 бар

Строительная длина: 56 мм

Температура рабочей среды макс.: 150 °С

Тип присоединения: межфланцевый

Управление: С пневмоприводом

Класс материала корпуса: чугун

Класс материала диска: чугун

Материал уплотнения: EPDM

Применение: вода, масла, углеводороды

Вес: 27.60 кг

Категория: Затворы с пневмоприводом

Артикул: D050-28893

Доставим в город Москва:

В наличии:

99 183 ₽ $ €

до 2024-12-03

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки против часовой стрелки, закрытие - по часовой стрелке.

Приводы пневматические DN.ru поворотные двойного действия PA-DAXXX предназначены для автоматизации процесса управления промышленной арматурой при максимальном значении крутящего момента до 2128 Нм.

Пневмораспределители используются для управления в пневмосистемах, имеющих стыковочную поверхность NAMUR, для установки распределителей через сквозные отверстия в корпусе. Электромагнитное управление, осуществляется при помощи катушек напряжения 12-AC, 12-DC, 24-AC, 24-DC, 110-AC, 220-AC. В зависимости от модели, распределители имеют одностороннее или двухстороннее управление. Пневмораспределители с электромагнитным управлением имеют широкую линейку моделей и включают в себя распространенные виды переключения для трех (3/2) и пяти (5/2 и 5/3) линейных пневмораспределителей. Предназначены для использования с четвертьоборотными пневмоприводами.

Ручной дублер с червячной передачей и понижающим редуктором HDM позволяет вручную устанавливать необходимое позиционирование запорного органа на четверть оборота, выступая в качестве альтернативы пневматическим, электрическим или гидравлическим четвертьоборотным приводам. Подходит как для внутренней, так и для наружной установки. Модульная конструкция ручного дублера предназначена для обеспечения наиболее эффективного и действенного решения всего спектра задач ручного переопределения.

Блок концевых выключателей предназначен для визуальной и электрической сигнализации конечных положений запорного органа арматуры: клапана, крана или дискового затвора. Устанавливается сверху на поверхность пневматического привода и соединен с валом привода стандарт DIN. В герметичной коробке, как правило, находятся два датчика, которые отслеживают положение вала привода и сигнализируют в крайних положениях. В качестве датчиков используются микровыключатели OMRON, индуктивные датчики или герконы. Визуальную индикацию положения можно наблюдать на корпусе блока имеется 3D визуальный индикатор КРАСНЫЙ–ЗАКРЫТО и ЗЕЛЁНЫЙ-ОТКРЫТО.

Блок подготовки воздуха предназначен для очистки сжатого воздуха от капельной влаги и твердых частиц, удаления конденсата, автоматического поддержания величины давления на заданном уровне, подвода смазочного материала из резервуара в поток сжатого воздуха к элементам пневмосистемы.

Технические параметры затворов дисковых поворотных DN.ru WBV1616E-2W-Fb-H Ду50-150 Ру16 LUG корпус-чугун QT450, диск-чугун QT450, уплотнение-EPDM, межфланцевых, с пневмоприводом PA-DA, пневмораспределителем 4M310-08 220В, БКВ APL-210N, редуктором MON и БПВ AFC2000:

Наименование	Значение
Давление номинальное PN, бар	16
Температура рабочей среды, °С	от -10 до 90
Применение	водоснабжение, теплоснабжение
Присоединение к трубопроводу	межфланцевый
Тип затвора	поворотный дисковый
Класс герметичности	A по ГОСТ 9544
Тип управления	пневмопривод
Страна производитель	Россия

Затворы дисковые поворотные DN.ru WBV1616E-2W-Fb-H Ду50-150 Ру16 LUG корпус-чугун QT450, диск-чугун QT450, уплотнение-EPDM, межфланцевые, с пневмоприводом PA-DA, пневмораспределителем 4M310-08 220В, БКВ APL-210N, редуктором MON и БПВ AFC2000

Габариты и размеры затворов дисковых поворотных DN.ru WBV1616E-2W-Fb-H Ду50-150 Ру16 LUG корпус-чугун QT450, диск-чугун QT450, уплотнение-EPDM, межфланцевых, с пневмоприводом PA-DA, пневмораспределителем 4M310-08 220В, БКВ APL-210N, редуктором MON и БПВ AFC2000:

Модель	Н, мм	A, мм	E, мм	Н1, мм	I, мм	B, мм	С, мм
Ду100	277.5	216	109	133	162	88	139
Ду125	317.5	279	134	180	162	88	139
Ду150	354.5	279	134	180	162	88	139
Ду50	203	174	89	120	162	88	139
Ду65	224	174	89	120	162	88	139
Ду80	248	216	109	133	162	88	139
Ду100	277.5	216	109	133	162	88	139
Ду125	317.5	279	134	180	162	88	139
Ду150	354.5	279	134	180	162	88	139

Эскиз габариты и размеры затворов дисковых поворотных DN.ru WBV1616E-2W-Fb-H Ду50-150 Ру16 LUG корпус-чугун QT450, диск-чугун QT450, уплотнение-EPDM, межфланцевых, с пневмоприводом PA-DA, пневмораспределителем 4M310-08 220В, БКВ APL-210N, редуктором MON и БПВ AFC2000

Таблица деталей и материалов затворов дисковых поворотных DN.ru WBV1616E-2W-Fb-H Ду50-150 Ру16 LUG корпус-чугун QT450, диск-чугун QT450, уплотнение-EPDM, межфланцевых, с пневмоприводом PA-DA, пневмораспределителем 4M310-08 220В, БКВ APL-210N, редуктором MON и БПВ AFC2000:

№	Детали	Материал
1	Корпус	чугун QT450
2	Диск	чугун QT450
3	Седловое уплотнение	EPDM
4	Шток	нержавеющая сталь SS 316

Эскиз деталей и материалов затворов дисковых поворотных DN.ru WBV1616E-2W-Fb-H Ду50-150 Ру16 LUG корпус-чугун QT450, диск-чугун QT450, уплотнение-EPDM, межфланцевых, с пневмоприводом PA-DA, пневмораспределителем 4M310-08 220В, БКВ APL-210N, редуктором MON и БПВ AFC2000

Технические параметры пневмоприводов DN.ru

Наименование	Значение
Давление управления, бар	2 ÷ 8

Пневмопривода DN.ru

Габариты и размеры пневмоприводов DN.ru :

Модель привода	DA-065	DA-083	DA-105
G, мм	15	15	25
М, мм	80	80	80
N, мм	30	30	30
Ф0, мм	34	34	41
Р, мм	20	20	20
B1, мм	174	216	279
C, мм	36	46	55
E, мм	89	109	134
J	4-M6x10	4-M6x10	4-M8x12
К	4-М8х12	4-М8х12	4-М10х16
F, мм	26	26	26
А1, мм	125	152	189
D, мм	46	55	64
L, мм	14х14	17х17	22х22
H	F05	F05	F07
I	F07	F07	F10

Эскиз габаритов и размеров пневмоприводов DN.ru

Таблица деталей и материалов пневмоприводов DN.ru

№	Наименование	Кол-во	Материал	Покрытие
1	Корпус	1	эструдированный алюминий	твердое анодированное
2	Боковые заглушки	2	литой алюминий
3	Шестерня	1	нержавеющая сталь	никелированное
4	Поршень	2	сталь/алюминий	оксидирование/ гальваническая оцинковка
5	Заглушки	8	нержавеющая сталь
6	Поршневое кольцо	2	NBR
7	Пружины	0-12	пружинная сталь	эпоксидное покрытие
8	Подшипник поршня	2	инженерный пластик
9	Поршневое кольцо	2	NBR
10	Заглушка	2	NBR
11	Упорное кольцо	2	инженерный пластик
12	Кольцо	1	инженерный пластик
13	Шайба	1	нержавеющая сталь
14	Пружинный зажим	2	нержавеющая сталь
15	Индикатор	1	пластик
16	Корпус индикатора	1	пластик
17	Подшипник	1	инженерный пластик
18	Кулачок	1	сталь	оксидирование/ гальваническая оцинковка
19	Подшипник	1	NBR
20	Подшипник	1	инженерный пластик
21	Подшипник	1	инженерный пластик
22	Уплотнительное кольцо	2	NBR
23	Уплотнительное кольцо	2	NBR
24	Подшипник	2	нержавеющая сталь
25	Гайка регулировки	2	нержавеющая сталь
26	Винт регулировки	2	нержавеющая сталь
27	Втулка	2	алюминий

Технические параметры пневмораспределителей DN.ru 4m310-08 220в

Наименование	Значение
Тип пневмораспределителя	золотниковый
Модель пневмораспределителя	4m310-08 220в
Рабочее давление максимальное, бар	8
Частота срабатывания, цикл/сек	5

Пневмораспределителя DN.ru 4m310-08 220в

Габариты и размеры пневмораспределителей DN.ru 4m310-08 220в

Модель пневмораспределителя	4M310-08
D, мм	32
E, мм	69
F, мм	40
I, мм	45
K, мм	40
L, мм	134.5
M, мм	40
N, мм	24
S, мм	27
U, мм	2.4
H, мм	17.5

Эскиз габаритов и размеров пневмораспределителей DN.ru 4m310-08 220в

Технические параметры ручных дублеров DN.ru MON

Наименование	Значение
Модель ручного дублера	MON
Климатическое исполнение	У,УХЛ,Т,ОМ
Способ монтажа	горизонтальный/вертикальный
Степень защиты, IP	67
Тип присоединения	ISO 5211

Ручные дублеры DN.ru MON

Габариты и размеры ручных дублеров DN.ru MON:

Модель	MON1-250-T26-ISO	MON2-450-T28-ISO	MON3-700-T38-ISO
b1, мм	14	17	22
N, мм	22	22	28
b2, мм	14	17	22
M, мм	16	18	22
D1, мм	Ø50	Ø70	Ø102
4-M1, мм	4-M6	4-M8	4-M10
D2, мм	Ø70	Ø102	Ø125
4-M2, мм	4-M8	4-M10	4-M12
E, мм	70х70	95х95	114х114
D3, мм	Ø50	Ø70	Ø102
4-Ø1, мм	4-Ø6.5	4-Ø8.5	4-Ø10.5
D4, мм	Ø70	Ø102	Ø125
4-Ø2, мм	4-Ø8.5	4-Ø10.5	4-Ø12.5
A, мм	90	125	140
B, мм	55	64	71
ØC, мм	Ø88	Ø110	Ø129
F, мм	115	135	166
T, мм	44	62.5	70
Y, мм	145	178	212
H, мм	120	133	180
S, мм	53	56.5	68.7
K, мм	10	13	12.5
Ø штурвала, мм	180	200	280

Эскиз габаритов и размеров ручных дублеров DN.ru MON

Таблица деталей и материалов ручных дублеров DN.ru MON:

№ п/п	Детали	Материал
1	Шток для монтажа пневмопривода	сталь 45
2, 8	Уплотнительное кольцо	EPDM
3	Фиксирующая пружина	пружинная сталь
4	Верхняя торцевая крышка	сплав алюминия
5	Винт	сталь 304
6	Фиксирующая скоба (главная тяга)	сталь 304
7	Корпус	сплав алюминия
9	Редуктор	чугун ВЧ50
10	Переходная муфта	чугун ВЧ40
11	Шток редуктора	чугун ВЧ40

Эскиз деталей и материалов ручных дублеров DN.ru MON

Технические параметры блоков концевых выключателей DN.ru APL-210N

Наименование	Значение
Модель блока концевых выключателей	APL-210N
Срок службы, лет	10

Блоки концевых выключателей DN.ru APL-210N

Габариты и размеры блоков концевых выключателей DN.ru APL-210N

Модель	Н, мм	L, мм	B, мм	D, мм	D1, мм	M
APL-210N	77	112	88	10	5	20х1.5

Эскиз габаритов и размеров блоки концевых выключателей DN.ru APL-210N

Таблица деталей и материалов блоков концевых выключателей DN.ru APL-210N

Деталь	Материал
Корпус	литьевой алюминий
Индикаторный колпак	полиэстер пластик
3D-индикатор	ABC -пластик
Кулачок	полиэстер пластик
Пружина	нержавеющая сталь
Винты	нержавеющая сталь
Уплотнительные кольца	NBR
Втулка	бронза
Клемма заземления	нержавеющая сталь
Вал	нержавеющая сталь

Технические параметры блоков подготовки воздуха Dn.ru AFC2000

Наименование	Значение
Рабочее давление, бар	8
Регулируемый диапазон давления, бар	0.5 ÷ 9
Размер фильтруемых частиц, мкм	40 мкм
Вес, кг	0.395

Блоки подготовки воздуха Dn.ru AFC2000

Габариты и размеры блоков подготовки воздуха Dn.ru AFC2000:

Модель БПВ	AFC2000
A, мм	162
B, мм	88
C, мм	139
D, мм	31
E, мм	53.5
F, мм	12
G, мм	8
H, мм	7
I, мм	13.3
J, мм	39
K, мм	5
L, мм	40
M, мм	32
N, мм	53
O, мм	29
P, мм	6
R, мм	41.5

Технические параметры пневмоприводов DN.ru

Пневмопривода DN.ru

Габариты и размеры пневмоприводов DN.ru :

Эскиз габаритов и размеров пневмоприводов DN.ru

Таблица деталей и материалов пневмоприводов DN.ru

Технические параметры пневмораспределителей DN.ru 4m310-08 220в

Пневмораспределителя DN.ru 4m310-08 220в

Габариты и размеры пневмораспределителей DN.ru 4m310-08 220в

Эскиз габаритов и размеров пневмораспределителей DN.ru 4m310-08 220в

Технические параметры ручных дублеров DN.ru MON

Ручные дублеры DN.ru MON

Габариты и размеры ручных дублеров DN.ru MON:

Эскиз габаритов и размеров ручных дублеров DN.ru MON

Таблица деталей и материалов ручных дублеров DN.ru MON:

Эскиз деталей и материалов ручных дублеров DN.ru MON

Технические параметры блоков концевых выключателей DN.ru APL-210N

Блоки концевых выключателей DN.ru APL-210N

Габариты и размеры блоков концевых выключателей DN.ru APL-210N

Эскиз габаритов и размеров блоки концевых выключателей DN.ru APL-210N

Таблица деталей и материалов блоков концевых выключателей DN.ru APL-210N

Технические параметры блоков подготовки воздуха Dn.ru AFC2000

Блоки подготовки воздуха Dn.ru AFC2000

Габариты и размеры блоков подготовки воздуха Dn.ru AFC2000:

Эскиз габаритов и размеров блоков подготовки воздуха Dn.ru AFC2000

Москва. Пункт выдачи.
