Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Пневмоприводы двойного действия DA используют два порта для подачи среды управления и создания движения в обоих направлениях, как для открытия, так и для закрытия арматуры. Один порт используется для перемещения поршня в одном направлении, а другой — для перемещения в противоположном направлении. Блок концевых выключателей – это электротехническое устройство, предназначенное для размыкания и замыкания рабочей цепи и для визуализации положений запорного органа трубопроводной арматуры. В герметичной коробке, как правило, находятся два механических переключателя рассчитанными на напряжение до 250 В, которые отслеживают положение штока привода и сигнализируют в крайних положениях. Монтируют их сверху на поверхность привода. В верхней части блока концевых выключателей расположена двухцветная полусфера визуального индикатора. Если присоединенная трубопроводная арматура закрыта, то видна только красная часть полусферы с надписью CLOSED; если открыта — только желтая с надписью OPEN. Данный визуальный индикатор хорошо виден издалека, чем упрощает осмотр оборудования, а цветовое различие открытого и закрытого положения уменьшает вероятность ошибочного восприятия информации. Благодаря использованию БКВ становится возможным передавать информацию о положении трубопроводной арматуры (открыто/закрыто) в автоматизированные системы управления, что позволяет повысить надежность системы в целом и упрощает проведение диагностики при обнаружении неисправностей. Ручной дублер с червячной передачей и понижающим редуктором позволяет вручную устанавливать необходимое позиционирование запорного органа на четверть оборота, выступая в качестве альтернативы пневматическим, электрическим или гидравлическим четвертьоборотным приводам. Подходит как для внутренней, так и для наружной установки. Модульная конструкция ручного дублера предназначена для обеспечения наиболее эффективного и действенного решения всего спектра задач ручного переопределения.
|
Технические характеристики затворов дисковых поворотных DN.ru WBV0232E-2W-Fb-H Ду25-32 Ру16 с пневмоприводом PA-DA двойного действия, БКВ APL-510N EX и ручным дублером MON:
| Номинальный диаметр DN, мм |
25 / 32 |
| Рабочее давление PN, бар |
16 |
| Температура рабочей среды t, ⁰C |
от -20 до +120 |
| Рабочая среда |
холодная и горячая вода, воздух без примесей масла и жира, иные среды нейтральные к материалу |
| Направление потока |
двустороннее |
| Присоединение к трубопроводу |
межфланцевое |
| Материал корпуса |
алюминиевый сплав |
|

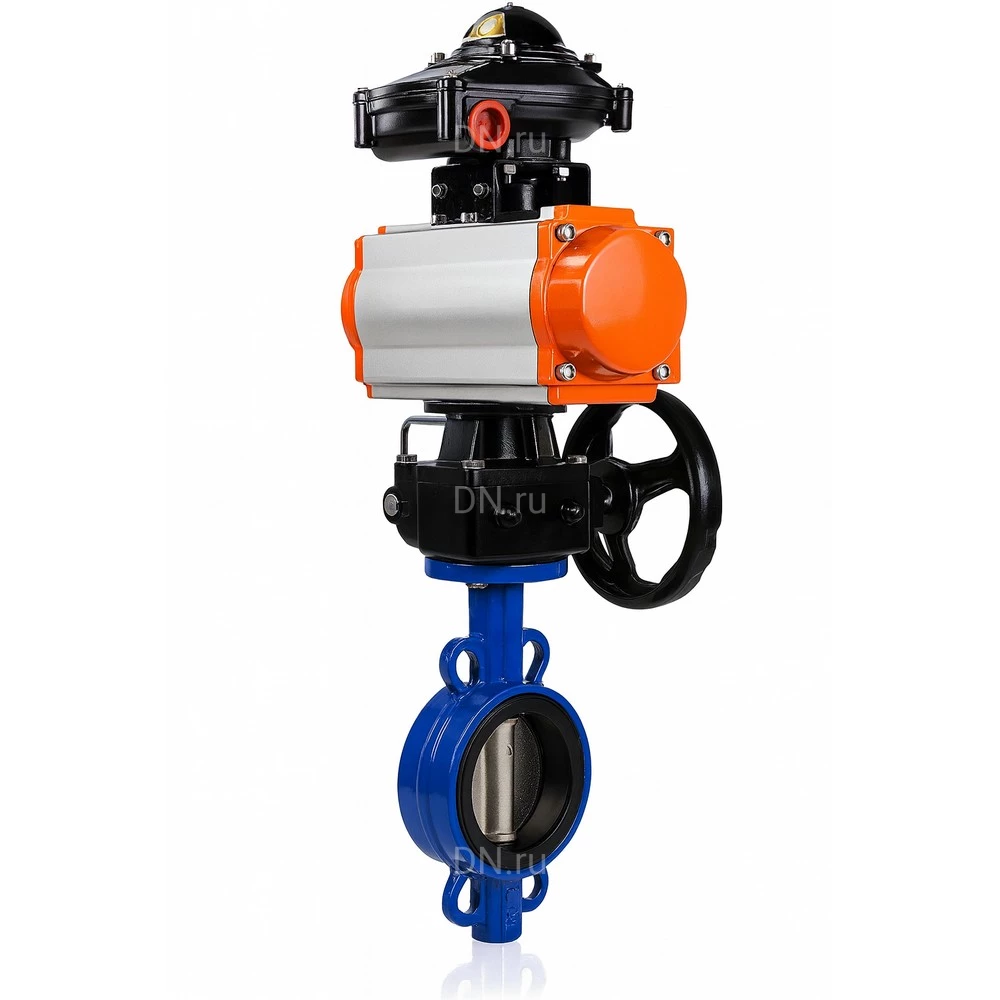

Затворы дисковые поворотные DN.ru WBV0232E-2W-Fb-H Ду25-32 Ру16 межфланцевые, корпус - алюминиевый сплав, диск - нержавеющая сталь 316L, уплотнение - EPDM, с пневмоприводом PA-DA двойного действия, БКВ APL-510N EX и ручным дублером MON |
Габариты и размеры затворов дисковых поворотных DN.ru WBV0232E-2W-Fb-H Ду25-32 Ру16 с пневмоприводом PA-DA двойного действия, БКВ APL-510N EX и ручным дублером MON:
| Модель |
A, мм |
B, мм |
L, мм |
C, мм |
D1, мм |
b, мм |
HxH, мм |
n-Th |
| Ду25 |
93 |
44.5 |
36 |
10 |
50 |
8 |
9x9 |
2x14 |
| Ду32 |
93 |
44.5 |
36 |
10 |
50 |
8 |
9x9 |
2x19 |
|
Эскиз габаритов и размеров затворов дисковых поворотных DN.ru WBV0232E-2W-Fb-H Ду25-32 Ру16 с пневмоприводом PA-DA двойного действия, БКВ APL-510N EX и ручным дублером MON |
Таблица деталей и материалов затворов дисковых поворотных DN.ru WBV0232E-2W-Fb-H Ду25-32 Ру16 с пневмоприводом PA-DA двойного действия, БКВ APL-510N EX и ручным дублером MON:
| № |
Наименование |
Материал |
| 1 |
Корпус |
алюминиевый сплав |
| 2 |
Седловое уплотнение |
EPDM |
| 3 |
Штифт |
нержавеющая сталь AISI 304 (аналог 08Х18Н10) |
| 4 |
Диск |
нержавеющая сталь AISI 316L (аналог 03Х17Н14М3) |
| 5 |
Шток |
нержавеющая сталь SS 410 (аналог 12Х13) |
| 6 |
Уплотнительное кольцо |
EPDM |
| 7 |
Пластина |
сталь 45 |
| 10,12 |
Прокладка |
нержавеющая сталь SS 201 (аналог 12Х15Г9НД) |
| 11 |
Гайка |
нержавеющая сталь SS 201 (аналог 12Х15Г9НД) |
|
Эскиз деталей и материалов затворов дисковых поворотных DN.ru WBV0232E-2W-Fb-H Ду25-32 Ру16 с пневмоприводом PA-DA двойного действия, БКВ APL-510N EX и ручным дублером MON |
Технические параметры пневмопривода DN.ru PA-DA:
| Наименование |
Значение |
| Тип пневмопривода |
|
| Номинальное давление PN, бар |
12 |
| Рабочее давление, бар |
2…8 |
| Рабочая среда |
фильтрованный сжатый воздух |
| Максимальный диаметр частиц рабочей среды, мкм2 |
≤30 |
| Температура окружающей среды, ⁰C |
от –20 до +80 |
| Угол поворота, ° |
0 - 90 |
| Регулировка угла поворота, % |
±5 |
| Индикатор положения |
открыто/закрыто |
| Стандарт верхнего соединения |
NAMUR |
| Стандарт соединения подачи воздуха |
NAMUR |
| Средний ресурс, циклов закрытие/открытие |
70 000 (при неагрессивной среде и средних значениях давления и температуры) |
|
Пневмопривод DN.ru PA-DA |
Габариты и размеры пневмопривода DN.ru PA-DA:
| Модель |
PA-DA-065 |
| A, мм |
36 |
| B, мм |
47 |
| C, мм |
81 |
| D, мм |
88 |
| E, мм |
108 |
| F, мм |
72 |
| G, мм |
30 |
| H, мм |
80 |
| I, мм |
50 |
| J, мм |
70 |
| M, мм |
14х14 |
| N, мм |
18 |
| Z, мм |
168 |
| d, мм |
40 |
| K |
M6x10 |
| L |
M8x13 |
|
Эскиз габаритов и размеров пневмопривода DN.ru PA-DA |
Технические параметры ручного дублера DN.ru MON1-250-T26-ISO:
| Наименование |
Значение |
| Режим работы |
повторно-кратковременный, реверсивный |
| Рабочая среда |
фильтрованный сжатый воздух или неагрессивные газы, масла |
| Климатическое исполнение |
У, УХЛ, Т, ОМ по ГОСТ 15150-69 |
| Степень защиты, IP |
67 |
| Тип присоединения |
ISO 5211 |
| Применение |
водоснабжение, отопление, пожаротушение, тепловые пункты |
| Монтаж |
горизонтальный/вертикальный |
| Материал корпуса |
сплав алюминия |
| Ход |
механический предел 0-90 ° |
| Среда эксплуатации |
в помещениях и на открытом воздухе |
| Место установки |
между пневмоприводом и шаровым краном или затвором |
| Угол поворота вала, ° |
90±5 |
|
Ручной дублер DN.ru MON1-250-T26-ISO |
Габариты и размеры ручного дублера DN.ru MON1-250-T26-ISO:
| Модель |
MON1-250-T26-ISO |
| b1, мм |
14 |
| N, мм |
22 |
| b2, мм |
14 |
| M, мм |
16 |
| D1, мм |
Ø50 |
| 4-M1, мм |
4-M6 |
| D2, мм |
Ø70 |
| 4-M2, мм |
4-M8 |
| E, мм |
70х70 |
| D3, мм |
Ø50 |
| 4-Ø1, мм |
4-Ø6.5 |
| D4, мм |
Ø70 |
| 4-Ø2, мм |
4-Ø8.5 |
| A, мм |
90 |
| B, мм |
55 |
| ØC, мм |
Ø88 |
| F, мм |
115 |
| T, мм |
44 |
| Y, мм |
145 |
| H, мм |
120 |
| S, мм |
53 |
| K, мм |
10 |
| Ø штурвала, мм |
180 |
|
Эскиз габаритов и размеров ручного дублера DN.ru MON1-250-T26-ISO |
Технические параметры блока концевых выключателей APL-510N EX:
| Наименование |
Значение |
| Корпус |
всепогодный IP67 взрывозащищенный Exd IIB T6 |
| Полный угол поворот, ° |
90 |
| Кабельные вводы |
2 x NPT3/4″ |
| Электрическое подключение |
клеммы с винтовым зажимом 8 точек (0,08 – 2,5) мм2 |
| Резьба кабельного ввода |
2 x NPT3/4″ |
| Тип визуального индикатора |
двухцветная полусфера: ОТКРЫТО (Open) - желтый; ЗАКРЫТО (Closed) - красный |
| Переключатели/датчики |
два механических переключателя два датчика приближения |
| Номинальное напряжение, В |
250 |
| Номинальный ток, А |
16 |
| Допустимая температура окружающей среды, °С |
от -20 до +66 |
| Средний ресурс, циклов |
10 000 000 |
| Вес, кг |
1.8 |
|
Блок концевых выключателей APL-510N EX |
Габариты и размеры блока концевых выключателей APL-510N EX:
| Модель пневмораспределителя |
APL-510N EX |
| A, мм |
118 |
| B, мм |
118 |
| C, мм |
138.4 |
| D, мм |
17 |
| E, мм |
19 |
| F, мм |
7 |
| G, мм |
3 |
| H, мм |
4 |
| I, мм |
59 |
| J, мм |
59 |
| K, мм |
59 |
| L, мм |
59 |
| M, мм |
121.4 |
| Ød1, мм |
50 |
| Ød2, мм |
5 |
|
Эскиз габаритов и размеров блока концевых выключателей APL-510N EX |
