Затвор дисковый поворотный DN.ru WBV4242E-2W-Fb-ISO Дн80 Ру10 межфланцевый, корпус - НПВХ, диск - НПВХ, уплотнение - EPDM, с пневмоприводом PA-SA-083, пневмораспределителем 4М310-08 220В NAMUR и магнитным переключателем ALS200D

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах водоснабжения и других отраслях промышленности. Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки против часовой стрелки, закрытие по часовой стрелке.

Пневмоприводы двойного действия DA используют два порта для подачи среды управления и создания движения в обоих направлениях, как для открытия, так и для закрытия арматуры. Один порт используется для перемещения поршня в одном направлении, а другой — для перемещения в противоположном направлении.

Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия. Управление осуществляется за счет переключения схемы соединения внутренних каналов распределителя с входными и выходными присоединительными отверстиями. Под внешними пневмолиниями понимаются воздухопроводы и каналы для прохождения воздуха (в том числе и отверстия для связи с атмосферой), соединяемые в определенных сочетаниях при различных положениях распределительного органа. Основными элементами конструкции золотникового пневмораспределителя являются корпус, в котором выполнены каналы и золотник, установленный в корпусе. На золотнике выполнены шейки, позволяющие соединять выбранные каналы между собой. При перемещении сердечника под воздействием управляющих сигналов, изменяющих создаваемую соленоидом напряженность магнитного поля, происходит переключение внутренних каналов распределителя, при помощи которых соединяются входные и выходные отверстия. Перемещаясь в корпусе, золотник изменяет схему соединения каналов пневмораспределителя.

Магнитный переключатель DN.ru ALS200D предназначен для преобразования конечных значений положения вала пневматических приводов или запорной арматуры в электрические сигналы.

Технические параметры затвора дискового поворотного DN.ru WBV4242E-2W-Fb-ISO Дн80 Ру10:

• Давление номинальное PN - 10 бар
• Наружный диаметр Дн - 80 мм
• Тип присоединения - межфланцевый
• Количество болтовых отверстий на одном фланце - 8 шт
• Среда - вода, воздух
• Тип управления - пневмопривод
• Применение - водоснабжение
• Напряжение питания - 220В
• Класс герметичности - A
• Тип запорного органа - дисковый
• Модель арматуры - WBV4242E-2W-Fb-ISO
• Тип затвора - поворотный дисковый
• Диаметр в дюймах - 3″
• Крутящий момент на валу арматуры - 13 Нм
• Тип ISO-фланца арматуры - F05, F07
• Размер вала арматуры (квадрат) - 11х11 мм
• Страна производитель - Россия
• Гарантия - 12 мес.
• Вес - 5.33 кг

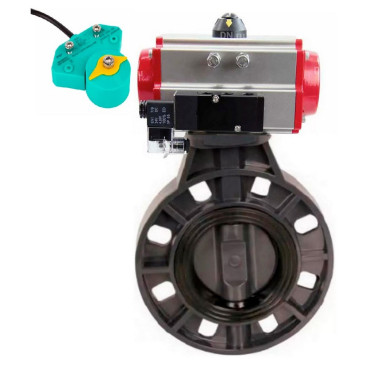

Затвор дисковый поворотный DN.ru WBV4242E-2W-Fb-ISO Дн80 Ру10 с пневмоприводом PA-SA-083, пневмораспределителем 4М310-08 220В NAMUR и магнитным переключателем ALS200D

Габариты и размеры затвора дискового поворотного DN.ru WBV4242E-2W-Fb-ISO Дн80 Ру10:

• D - 195 мм
• D1 - 154 мм
• L - 48 мм
• H1 - 131 мм
• n-Ød - 8–Ø20*24 мм
• ØD - 65 мм
• ØD1 - 50/70 мм
• ØD2 - 36/49.5 мм
• H - 17 мм
• BxB - 11х11 мм
• N - 4 мм

Эскиз габаритов и размеров затвора дискового поворотного DN.ru WBV4242E-2W-Fb-ISO Дн80 Ру10

Таблица деталей и материалов затвора дискового поворотного DN.ru WBV4242E-2W-Fb-ISO Дн80 Ру10:

Эскиз деталей и материалов затвора дискового поворотного DN.ru WBV4242E-2W-Fb-ISO Дн80 Ру10

Технические параметры пневмопривода DN.ru PA-SA-083:

• Тип пневмопривода - с возвратными пружинами
• Крутящий момент привода - 32 Нм
• Рабочее давление пневмопривода - 8 бар
• Угол поворота привода - 90°
• Диапазон регулировки привода - 5°
• Наличие ручного дублера - нет
• Тип ISO-фланца привода - F05, F07
• Размер штока - 17х17 мм
• Страна производитель - Китай
• Вес привода - 3.6 кг

Пневмопривод DN.ru PA-SA-083

Габариты и размеры пневмопривода DN.ru PA-SA-083:

Эскиз габаритов и размеров пневмопривода DN.ru PA-SA-083

Технические параметры пневмораспределителя DN.ru 4М310-08 220В NAMUR:

• Тип пневмораспределителя - золотниковый
• Модель пневмораспределителя - 4М310-08 220В NAMUR
• Рабочее давление - 1.5 ÷ 8 бар
• Максимальное давление - 8 бар
• Напряжение питания - 220В
• Рабочая среда - фильтрованный сжатый воздух
• Частота срабатывания - 5 цикл/сек

Пневмораспределитель DN.ru 4М310-08 220В NAMUR

Технические параметры магнитного переключателя DN.ru ALS200D:

Магнитный переключатель DN.ru ALS200D

Габариты и размеры магнитного переключателя DN.ru ALS200D:

Эскиз габаритов и размеров магнитного переключателя DN.ru ALS200D
