Затвор дисковый поворотный DN.ru WBV4242E-2W-Fb-ISO Дн50 Ру10 межфланцевый, корпус - НПВХ, диск - НПВХ, уплотнение - EPDM, с пневмоприводом PA-DA-052, ручным дублером MON1-250-T26-ISO и пневмопозиционером YT-1000RSN с обратной связью

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах водоснабжения и других отраслях промышленности. Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки против часовой стрелки, закрытие по часовой стрелке.

Пневмоприводы двойного действия DA используют два порта для подачи среды управления и создания движения в обоих направлениях, как для открытия, так и для закрытия арматуры. Один порт используется для перемещения поршня в одном направлении, а другой — для перемещения в противоположном направлении.

Ручной дублер с червячной передачей и понижающим редуктором позволяет вручную устанавливать необходимое позиционирование запорного органа на четверть оборота, выступая в качестве альтернативы пневматическим, электрическим или гидравлическим четвертьоборотным приводам.

Электропневматический поворотный позиционер используется для управления пневматическими приводами поворотного типа с помощью электрического контроллера или системы управления с аналоговым выходным сигналом постоянного тока диапазоном от 4 до 20 мА.

Технические параметры затвора дискового поворотного DN.ru WBV4242E-2W-Fb-ISO Дн50 Ру10:

• Давление номинальное PN - 10 бар
• Наружный диаметр Дн - 50 мм
• Тип присоединения - межфланцевый
• Количество болтовых отверстий на одном фланце - 4 шт
• Среда - вода, воздух
• Тип управления - пневмопривод
• Применение - водоснабжение
• Класс герметичности - A
• Тип запорного органа - дисковый
• Модель арматуры - WBV4242E-2W-Fb-ISO
• Тип затвора - поворотный дисковый
• Диаметр в дюймах - 2″
• Крутящий момент на валу арматуры - 8 Нм
• Тип ISO-фланца арматуры - F05
• Размер вала арматуры (квадрат) - 9х9 мм
• Страна производитель - Россия
• Гарантия - 12 мес.
• Вес - 8.05 кг

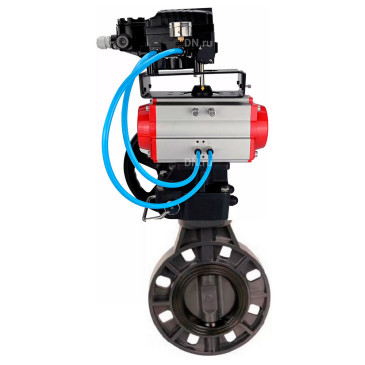

Затвор дисковый поворотный DN.ru WBV4242E-2W-Fb-ISO Дн50 Ру10 с пневмоприводом PA-DA-052, ручным дублером MON1-250-T26-ISO и пневмопозиционером YT-1000RSN с обратной связью

Габариты и размеры затвора дискового поворотного DN.ru WBV4242E-2W-Fb-ISO Дн50 Ру10:

• D - 158 мм
• D1 - 120.5 мм
• L - 45 мм
• H1 - 98 мм
• n-Ød - 4–Ø19.3*24.5 мм
• ØD - 65 мм
• ØD1 - 50 мм
• ØD2 - 35.5 мм
• h - 3.5 мм
• H - 32 мм
• BxB - 9х9 мм
• N–Ød - 4–8 мм

Эскиз габаритов и размеров затвора дискового поворотного DN.ru WBV4242E-2W-Fb-ISO Дн50 Ру10

Таблица деталей и материалов затвора дискового поворотного DN.ru WBV4242E-2W-Fb-ISO Дн50 Ру10:

Эскиз деталей и материалов затвора дискового поворотного DN.ru WBV4242E-2W-Fb-ISO Дн50 Ру10

Технические параметры пневмопривода DN.ru PA-DA-052:

• Тип пневмопривода - двойного действия
• Крутящий момент привода - 24 Нм
• Рабочее давление пневмопривода - 8 бар
• Угол поворота привода - 90°
• Диапазон регулировки привода - 5°
• Наличие ручного дублера - есть
• Тип ISO-фланца привода - F03, F05
• Размер штока - 11х11 мм
• Страна производитель - Китай
• Вес привода - 1.4 кг

Пневмопривод DN.ru PA-DA-052

Габариты и размеры пневмопривода DN.ru PA-DA-052:

Эскиз габаритов и размеров пневмопривода DN.ru PA-DA-052

Технические параметры ручного дублера DN.ru MON1-250-T26-ISO

• Модель ручного дублёра - MON1-250-T26-ISO
• Диаметр штурвала - 180 мм
• Климатическое исполнение - У, УХЛ, Т, ОМ
• Передаточное соотношение- 26:1
• Крутящий момент- 250 Нм
• Вес - 3 кг.

Ручной дублер DN.ru MON1-250-T26-ISO

Габариты и размеры ручного дублера DN.ru MON1-250-T26-ISO:

Эскиз габаритов и размеров ручного дублера DN.ru MON1-250-T26-ISO

Технические параметры электропневматического поворотного позиционера DN.ru YT-1000RSN:

• Входной сигнал управления - 4 ~ 20 mA
• Внутреннее сопротивление - 250 ± 15 Ом
• Входное давление - 1,4~7 бар
• Угол хода рычага - 0~90°
• Резьба подключения сжатого воздуха - 1/4″
• Резьба подключения манометра - 1/8″
• Кабельный ввод - G1/2″
• Тип защиты - IP66
• Линейность - ±1.0% F.S
• Гистерезис - ±1.0% F.S
• Чувствительность - ±0.2% F.S
• Повторяемость - ±0.5% F.S
• Расход сжатого воздуха - 3 л /мин (при давлении 1.4 бар)
• Расход воздуха на выходе - 80 л/мин (при давлении 1.4 бар)
• Материал корпуса - алюминиевое литье
• Вес позиционера - 2.8 кг

Электропневматический поворотный позиционер DN.ru YT-1000RSN

Габариты и размеры электропневматического поворотного позиционера DN.ru YT-1000RSN:

Эскиз габаритов и размеров электропневматического поворотного позиционера DN.ru YT-1000RSN
