Name: Затвор дисковый поворотный DN.ru WBV4242E-2W-Fb-ISO Дн150 Ру10 межфланцевый, корпус - НПВХ, диск - НПВХ, уплотнение - EPDM, с пневмоприводом PA-DA-105-1 и магнитным переключателем ALS200D
Brand: DN.ru
SKU: D050-81723
Price: 23734.5 RUB
Availability: InStock

Артикул: D050-81723

Внешний вид товара, размеры, количество и параметры монтажных элементов зависят от выбранных характеристик конкретного товара и могут отличаться от изображения на сайте.

Модификация

О товаре

Артикул: D050-81723

Производитель: DN.ru, Россия

Серия бренда: WBV4242E

Диаметр условный Ду(Dn): 150 мм

Давление условное Ру(Pn): 10 бар

Строительная длина: 69 мм

Температура рабочей среды макс.: 45 °С

Тип присоединения: межфланцевый

Управление: С пневмоприводом

Наличие пневмораспределителя: нет

Наличие блока концевых выключателей: нет

Наличие блока подготовки воздуха: нет

Наличие позиционера: нет

Класс материала корпуса: НПВХ

Класс материала диска: НПВХ

Материал уплотнения: EPDM

Все характеристики

на 2025-12-31

23 734,5

Гарантия 12 месяцев

Возможна отсрочка до 90 дней

В избранное

Характеристики

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах водоснабжения и других отраслях промышленности. Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки против часовой стрелки, закрытие по часовой стрелке.

Пневмопривод поворотный предназначен для автоматизации процесса управления промышленной арматурой.

Магнитный переключатель DN.ru ALS200D предназначен для преобразования конечных значений положения вала пневматических приводов или запорной арматуры в электрические сигналы.

Технические параметры затвора дискового поворотного DN.ru WBV4242E-2W-Fb-ISO Дн150 Ру10:

Давление номинальное PN - 10 бар
Наружный диаметр Дн - 150 мм
Тип присоединения - межфланцевый
Количество болтовых отверстий на одном фланце - 4 шт
Среда - вода, воздух
Тип управления - пневмопривод
Применение - водоснабжение
Класс герметичности - A
Тип запорного органа - дисковый
Модель арматуры - WBV4242E-2W-Fb-ISO
Тип затвора - поворотный дисковый
Диаметр в дюймах - 6″
Крутящий момент на валу арматуры - 40 Нм
Тип ISO-фланца арматуры - F07
Размер вала арматуры (квадрат) - 14х14 мм
Страна производитель - Россия
Гарантия - 12 мес.
Вес - 13.09 кг

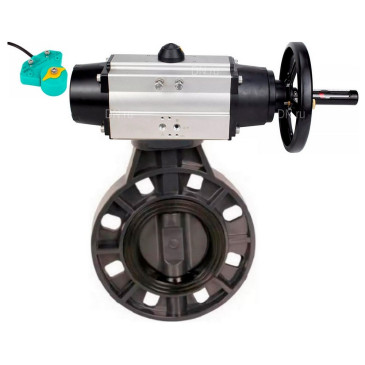

Затвор дисковый поворотный DN.ru WBV4242E-2W-Fb-ISO Дн150 Ру10 с пневмоприводом PA-DA-105-1 и магнитным переключателем ALS200D

Габариты и размеры затвора дискового поворотного DN.ru WBV4242E-2W-Fb-ISO Дн150 Ру10:

D - 280 мм
D1 - 234 мм
L - 69 мм
H1 - 185 мм
n-Ød - 4–Ø23*28 мм
ØD - 90 мм
ØD1 - 70 мм
ØD2 - 55.5 мм
h - 3.5 мм
H - 32 мм
BxB - 14х14 мм
N–Ød - 4–10 мм

Эскиз габаритов и размеров затвора дискового поворотного DN.ru WBV4242E-2W-Fb-ISO Дн150 Ру10

Таблица деталей и материалов затвора дискового поворотного DN.ru WBV4242E-2W-Fb-ISO Дн150 Ру10:

№ п/п	Наименование	Материал
1	Корпус	UPVC (НПВХ)
2	Диск	UPVC (НПВХ)
3	Седловое уплотнение	EPDM
4	Шток	сталь 45
5	Уплотнение штока	EPDM

Эскиз деталей и материалов затвора дискового поворотного DN.ru WBV4242E-2W-Fb-ISO Дн150 Ру10

Технические параметры пневмопривода DN.ru PA-DA-105-1:

Тип пневмопривода - двойного действия
Крутящий момент привода - 202 Нм
Рабочее давление пневмопривода - 8 бар
Угол поворота привода - 90°
Наличие ручного дублера - нет
Тип ISO-фланца привода - F07, F10
Размер штока - 22х22 мм
Страна производитель - Китай
Вес привода - 9 кг

Пневмопривод DN.ru PA-DA-105-1

Габариты и размеры пневмопривода DN.ru PA-DA-105-1:

A - 495 мм
A1 - 461.5 мм
B - 133 мм
C - 109.5 мм
D - 153 мм
E - 57.5 мм
F - 64 мм
G - 26 мм
H - 80 мм
I - 30 мм
N - 22 мм
W - 200 мм
J - 102 мм
K - 70 мм
L - М10х16 мм
M - М8х13 мм

Эскиз габаритов и размеров пневмопривода DN.ru PA-DA-105-1

Технические параметры магнитного переключателя DN.ru ALS200D:

Материал корпуса - пластик PP-GF30
Степень защиты корпуса - IP67
Совместимые устройства - пневматические приводы, любые исполнительные механизмы с поворотом вала на 90°
Индикация угла поворота вала совмещаемого устройства - 0-90°
Тип контакта - NO
Тип взаимодействия датчиков - магнитный
Расстояние взаимодействия датчиков - 1÷6 мм
Частота переключения вкл/выкл - 0÷4.8 кГц
Визуальная индикация - два светодиода
Номинальное напряжение - 5÷240В AC/DC
Номинальный ток - 0÷300 mA
Номинальная мощность - 10 Вт
Температура окружающей среды - от -40 до +85 °C
Кабельный вывод - 4 провода (2 провода/обрыв, 2 провода/закрытие)
Вес - 0.14 кг
Гарантия - 12 мес.
Срок службы - 10 лет

Магнитный переключатель DN.ru ALS200D

Габариты и размеры магнитного переключателя DN.ru ALS200D:

A - 75 мм
B - 30 мм
C - 51 мм
E - 40 мм
d - 5.5 мм

Эскиз габаритов и размеров магнитного переключателя DN.ru ALS200D

Паспорта и сертификаты

Паспорт на магнитный переключатель ALS200D DN.ru для пневматических приводов

Декларация о соответствии на пневмоприводы DN.ru DA

Технический паспорт на пневмопривод DN.ru PA-DA-105-1

Паспорт Затвор дисковый поворотный DN.ru WBV4242E-2W-Fb-ISO Ру10 UPVC (НПВХ), с ISO-фланцем и голым штоком квадратным
