Затвор дисковый поворотный DN.ru WBV3432P-2W-Fb-H Ду100 Ру16, корпус - углеродистая сталь WCB, диск - нержавеющая сталь 316, уплотнение - PTFE, с пневмоприводом PA-DA-105 двойного действия

Затвор дисковый поворотный DN.ru WBV3432P-2W-Fb-H Ду100 Ру16, корпус - углеродистая сталь WCB, диск - нержавеющая сталь 316, уплотнение - PTFE, с пневмоприводом PA-DA-105 двойного действия
Артикул: D050-07960

Модификация

О товаре

Артикул: D050-07960
Производитель: DN.ru, Россия
Серия бренда: WBV3432P-2W-Fb-H
Диаметр условный Ду(Dn): 100 мм
Строительная длина: 52 мм
Температура рабочей среды макс.: 180 °С
Тип присоединения: межфланцевый
Управление: С пневмоприводом
Наличие пневмораспределителя: нет
Наличие блока концевых выключателей: нет
Наличие блока подготовки воздуха: нет
Наличие позиционера: нет
Класс материала корпуса: углеродистая сталь
Класс материала диска: нержавеющая сталь
Материал уплотнения: PTFE
Все характеристики
на 2025-12-31
29 980,81
  • $
  • €
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
В избранное

Характеристики

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности.

Пневмоприводы двойного действия PA-DA-х используют два порта для подачи среды управления и создания движения в обоих направлениях, как для открытия, так и для закрытия арматуры. Один порт используется для перемещения поршня в одном направлении, а другой — для перемещения в противоположном направлении.

Технические параметры затвора дискового поворотного DN.ru WBV3432P-2W-Fb-H Ду100 Ру16:

  • Давление номинальное PN - 16 бар
  • Диаметр номинальный DN - 100 мм
  • Тип присоединения - межфланцевый
  • Количество болтовых отверстий на одном фланце - 4 шт
  • Диаметр болтовых отверстий на одном фланце - 10 мм
  • Среда - вода, воздух, сточные воды, вода техническая
  • Тип управления - пневмопривод
  • Применение - водоснабжение
  • Напряжение питания - 220В
  • Температура рабочей среды - от -29°С до +180°С
  • Цвет - серый
  • Класс герметичности - A
  • Модель арматуры - WBV3432P-2W-Fb-H
  • Тип затвора - поворотный дисковый
  • Диаметр в дюймах - 4″
  • Крутящий момент на валу арматуры - 128 Нм
  • Тип ISO-фланца арматуры - F07
  • Размер вала арматуры (квадрат) - 11х11 мм
  • Крутящий момент на валу арматуры - 128 Нм
  • Страна производитель - Россия
  • Гарантия - 12 мес.
  • Срок службы - 10 лет
  • Вес - 10.9 кг
 Затвор дисковый поворотный DN.ru WBV3432P-2W-Fb-H Ду100 Ру16, корпус - углеродистая сталь WCB, диск - нержавеющая сталь 316, уплотнение - PTFE, с пневмоприводом PA-DA-105 двойного действия

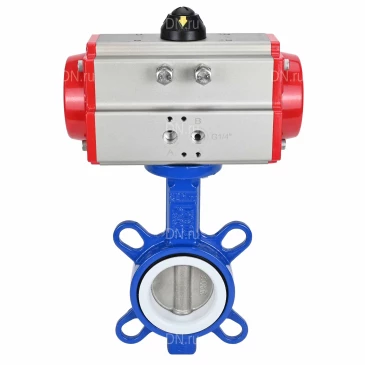

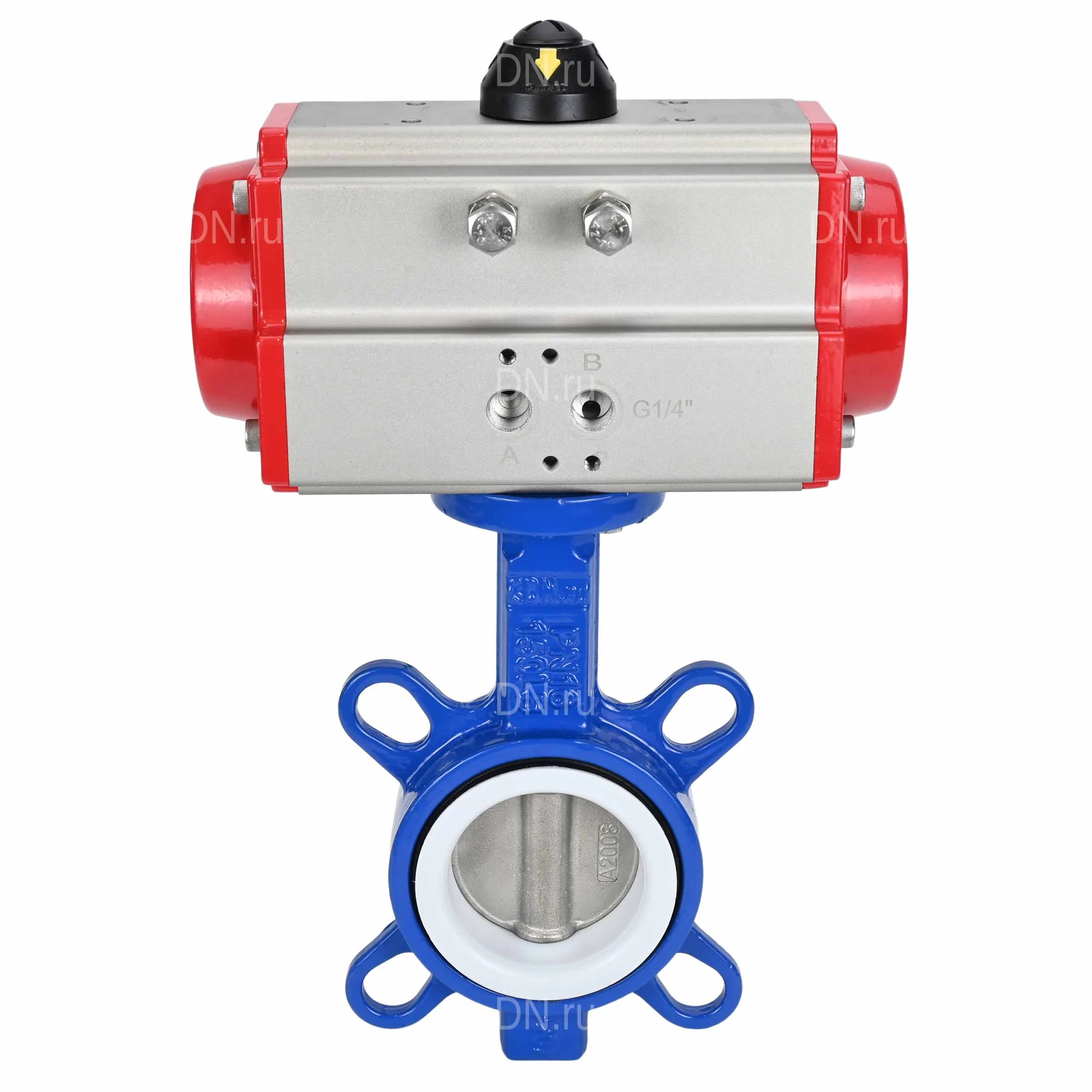

Затвор дисковый поворотный DN.ru WBV3432P-2W-Fb-H Ду100 Ру16 с пневмоприводом PA-DA-105 двойного действия

Габариты и размеры затвора дискового поворотного DN.ru WBV3432P-2W-Fb-H Ду100 Ру16:

  • DN - 100 мм
  • H1 - 105 мм
  • H2 - 166 мм
  • H3 - 25 мм
  • ØDм - 131 мм
  • ØDк - 151 мм
  • L - 52 мм
  • ØC - 180 мм
 Затвор дисковый поворотный DN.ru WBV3432P-2W-Fb-H Ду100 Ру16, корпус - углеродистая сталь WCB, диск - нержавеющая сталь 316, уплотнение - PTFE, с пневмоприводом PA-DA-105 двойного действия

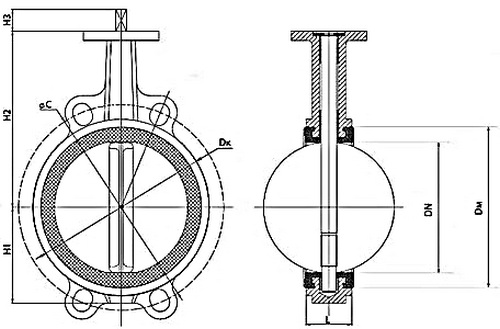

Эскиз габаритов и размеров затвора дискового поворотного DN.ru WBV3432P-2W-Fb-H Ду100 Ру16

Таблица деталей и материалов затвора дискового поворотного DN.ru WBV3432P-2W-Fb-H Ду100 Ру16:

№ Наименование Материал
1 Корпус сталь WCB (аналог 25Л)
2 Манжета PTFE
3 Диск нержавеющая сталь AISI 316L (аналог 03Х17Н14М3)
4 Шток нержавеющая сталь SS 416/2Cr13 (аналог ст.20Х13)
5 Шпилька нержавеющая сталь AISI 316L (аналог 03Х17Н14М3)
6 Втулка EPDM
7 Уплотнительное кольцо EPDM
8 Пластина фиксирующая углеродистая сталь
Затвор дисковый поворотный DN.ru WBV3432P-2W-Fb-H Ду100 Ру16, корпус - углеродистая сталь WCB, диск - нержавеющая сталь 316, уплотнение - PTFE, с пневмоприводом PA-DA-105 двойного действия

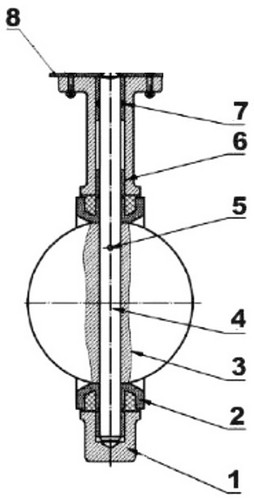

Эскиз деталей и материалов затвора дискового поворотного DN.ru WBV3432P-2W-Fb-H Ду100 Ру16

Технические параметры пневмопривода DN.ru PA-DA-105:

  • Тип пневмопривода - двойного действия
  • Крутящий момент привода - 198 Нм
  • Рабочее давление пневмопривода - 6 бар
  • Угол поворота привода - 90°
  • Диапазон регулировки привода - 5°
  • Наличие ручного дублера - нет
  • Тип ISO-фланца привода - F07, F10
  • Размер штока - 22х22 мм
  • Страна производитель - Китай
  • Вес привода - 6.8 кг
 Затвор дисковый поворотный DN.ru WBV3432P-2W-Fb-H Ду100 Ру16, корпус - углеродистая сталь WCB, диск - нержавеющая сталь 316, уплотнение - PTFE, с пневмоприводом PA-DA-105 двойного действия

Пневмопривод DN.ru PA-DA-105

Габариты и размеры пневмопривода DN.ru PA-DA-105:

  • A - 57.5 мм
  • B - 64 мм
  • C - 122.5 мм
  • D - 133 мм
  • E - 153 мм
  • F - 109.5 мм
  • G - 30 мм
  • H - 80 мм
  • I - 70 мм
  • J - 102 мм
  • M - 22х22
  • N - 26 мм
  • Z - 268 мм
  • d - 40 мм
  • K - M8x13
  • L - M10x16
 Затвор дисковый поворотный DN.ru WBV3432P-2W-Fb-H Ду100 Ру16, корпус - углеродистая сталь WCB, диск - нержавеющая сталь 316, уплотнение - PTFE, с пневмоприводом PA-DA-105 двойного действия

Эскиз габаритов и размеров пневмопривода DN.ru PA-DA-105

Аналоги

График сравнения цен аналогичных затворов*. При клике на точку графика получите развернутую информацию.

*Затворы подобраны по следующим параметрам: Ду100, Ру16, тип присоединения - межфланцевый, класс материала корпуса - углеродистая сталь, класс материала запорного органа - нержавеющая сталь, уплотнение - PTFE , управление - С пневмоприводом
